团队介绍：

我们是安徽工业大学的HeavyLight战队，团队一共有六位成员，指导老师为我院工程管理系主任陈德鹏教授，有着丰富的BIM应用指导经验，组长为兰红娟同学，主要负责分工协作、定期检查和土建专业建模，工程管理专业的韦雨、王国胜同学，负责钢筋和多专业转化建模任务，工程造价专业的胡新源和王昶铸同学负责安装和造价专业建模。整个建模过程中，我们也遇到了很多难题，但是我们通过请教老师和查阅资料等逐一克服了这些难题，最终完成各专业建模任务，并实现对模型的应用，通过这次比赛我们对BIM有了更深的了解，学习到BIM多方面的应

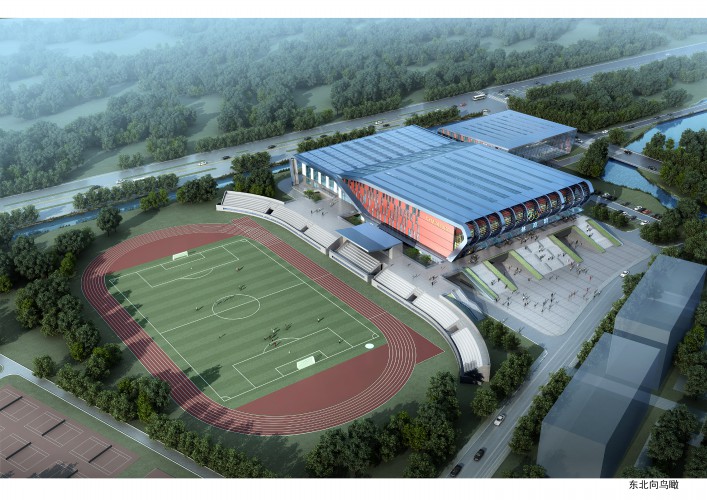

项目介绍：

安徽工业大学新建体育教学实训楼项目，本工程位于安徽工业大学院内，南侧与313省道由护校河相隔，总建筑面积19274.38平方米。体育教学实训楼是综合性体育场馆，建成后可容纳5000余人，用于体育实训、体育赛事、开学典礼、毕业典礼等重要的大型集会，是人员集中的重要公共建筑。 其中：体育教学实训楼建筑面积为15432.26m2，地上二层，高度为23.3m，框架结构，预应力管桩基础。

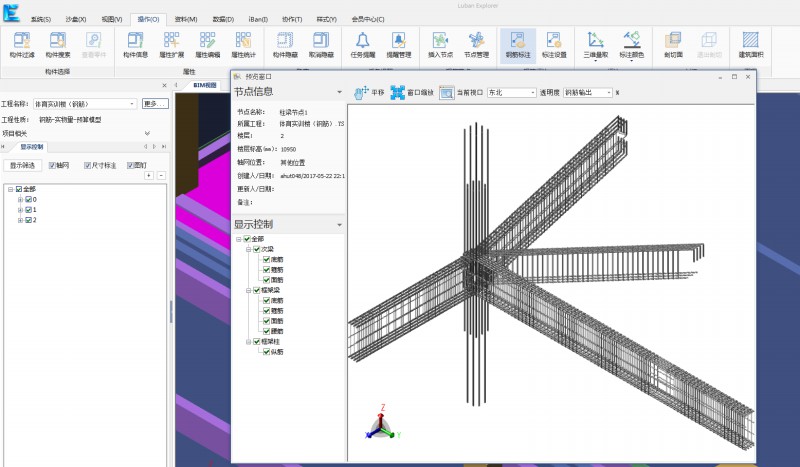

应用点1：

在鲁班钢筋中可以通过PBPS功能，将钢筋节点详细三维图输出，再上传到BE中。就可以在BE中的钢筋模型中可以查询钢筋节点的详细三维模型，可以根据这些模型来指导现场工人的钢筋绑扎工作。

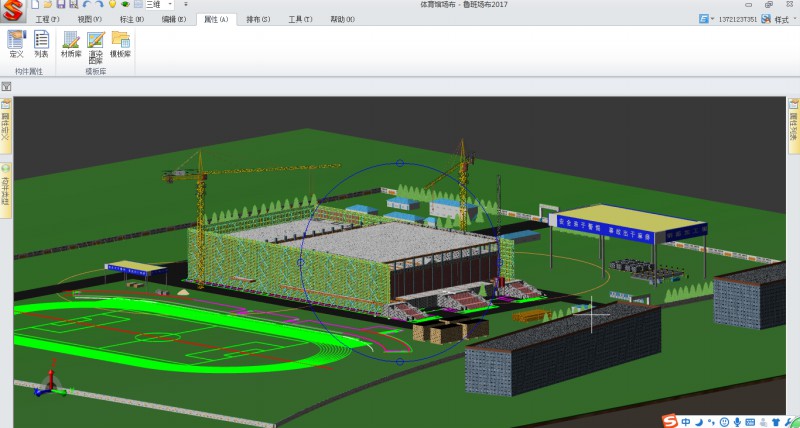

应用点2：

鲁班三维场布实现了参数化构件及逼真的贴图设置，可以建立真的三维施工总平面图模型，支持导入鲁班算量软件LBIM模型。

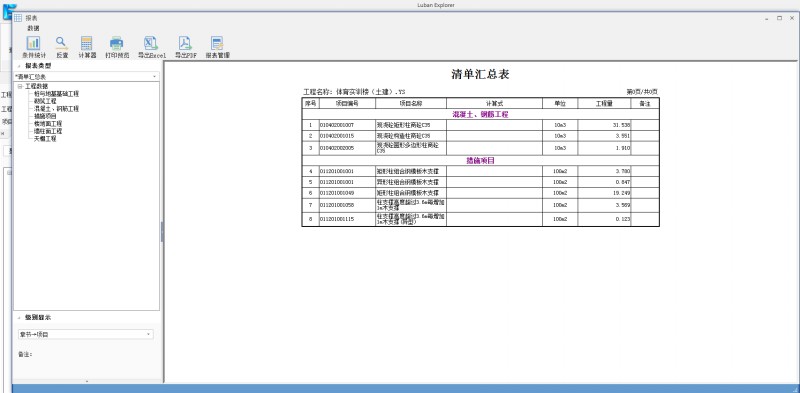

应用点3：

在BE中可以查询项目的整体的工程量，也可以查询我们选定的构件的工程量通过查询我们需要构件的工程量，可以指导后面施工，像商品混凝土的预定，也可以做到成本管控。

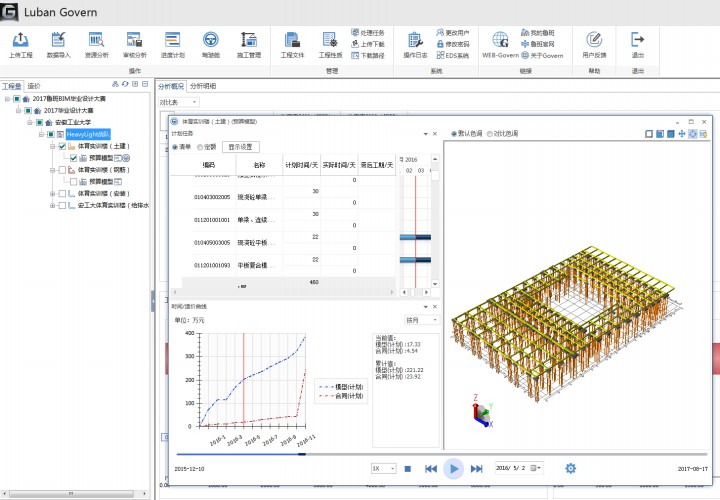

应用点4：

驾驶舱功能可以形成5D模型，实现5D虚拟建造，通过动画播放，形象直观，掌握项目整体进度，资金趋势，为相应工期计划及资金准备提供依据。

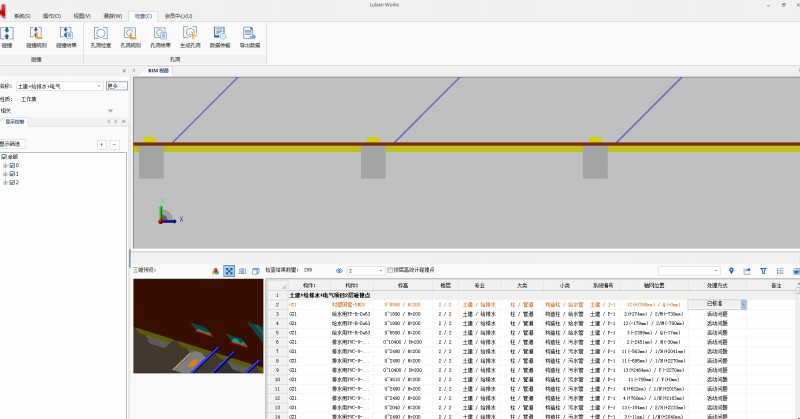

应用点5：

碰撞检查是指在电脑中提前发现工程项目中各不同专业（结构、暖通、消防、给排水、电气桥架等）空间上的碰撞冲突。Luban BIM works充分发挥BIM技术和云技术两者相结合的优势，把原来分专业的二维平面图纸转化成三维BIM模型，并通过Luban BIM Works云计算功能查找工程中的碰撞点。
