团队介绍：

梦之翼队是来自郑州财经学院的一支队伍，本次郑州财经学院毕业设计——郑州蓝都华东惠济新华路商办项目在多位老师的指导下，由五位小组成员协同完成六项基于BIM的设计任务。各专业协同进行设计使用以便顺利完成设计任务以及BIM运用，然后完成PPT及视频制作。

项目介绍：

本项目名称为郑州蓝都华东惠济新华路商办项目，建造地点为郑州长宁区新华路街道，规划总建筑面积23747.74平方米（其中地上约12620平方米，地下约11128平方米）。本工程结构类型为框架结构，桩承台基础，地下三层，地上五层。地下耐火一级，地上耐火二级。本项目是集住宅/商业/产业为主体的多元化综合开发企业。

应用点1：

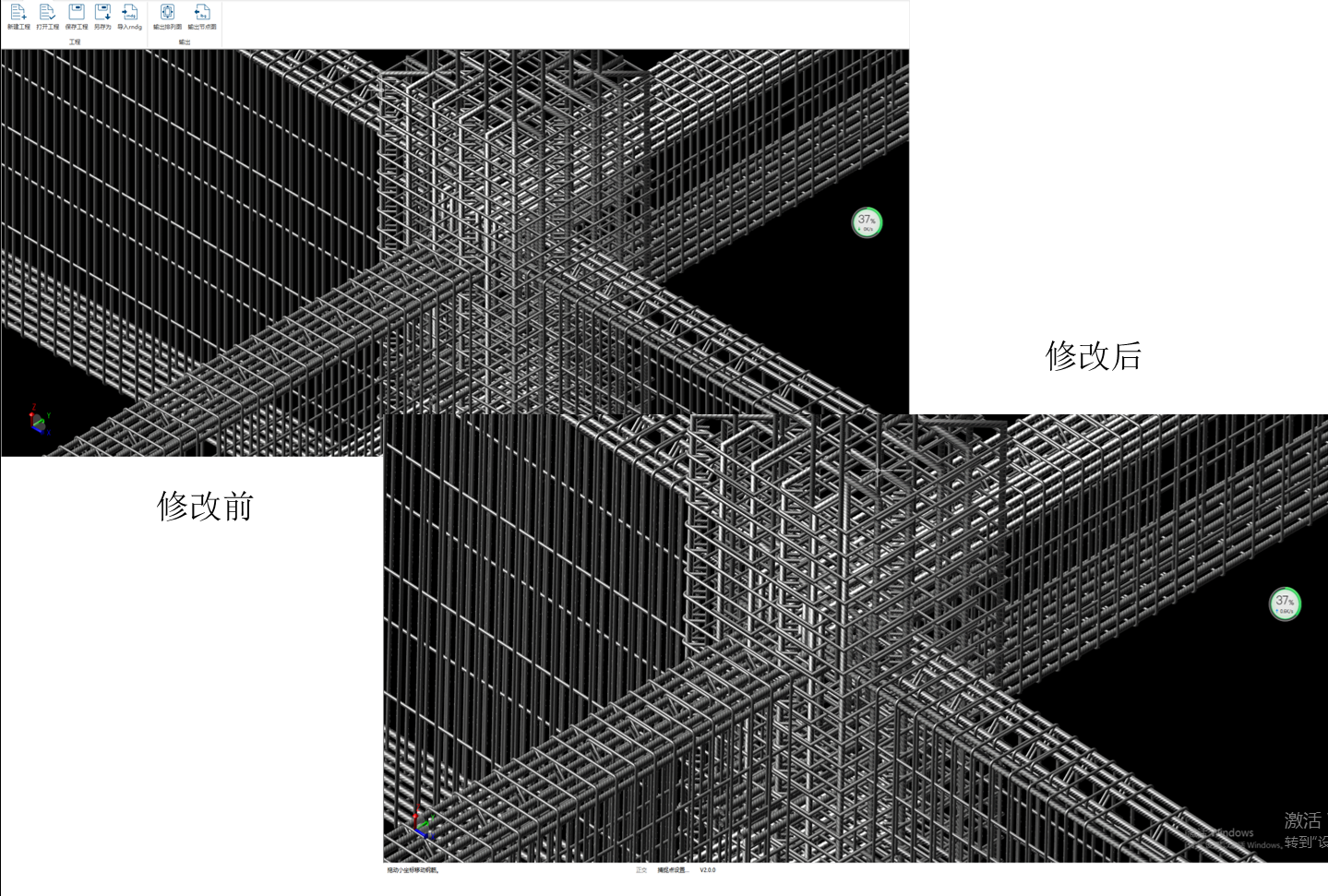

1. 钢筋节点 复杂钢筋节点一直是施工中的难题，通过鲁班节点对钢筋模型有交叉，重叠现象的，依据钢筋排布规则进行手动调整。然后输出节点图倒入iworks模型中进行节点管理，便于随时查看，有利于提升施工进度以及钢筋排布的准确性。 在鲁班节点中检查钢筋模型的排布是否有交叉、重叠的现象，依据钢筋调整规则对复杂钢筋节点手动调整。将输出的节点图指定其位置插入到iworks模型中进行节点管理，便于对钢筋节点编辑

应用点2：

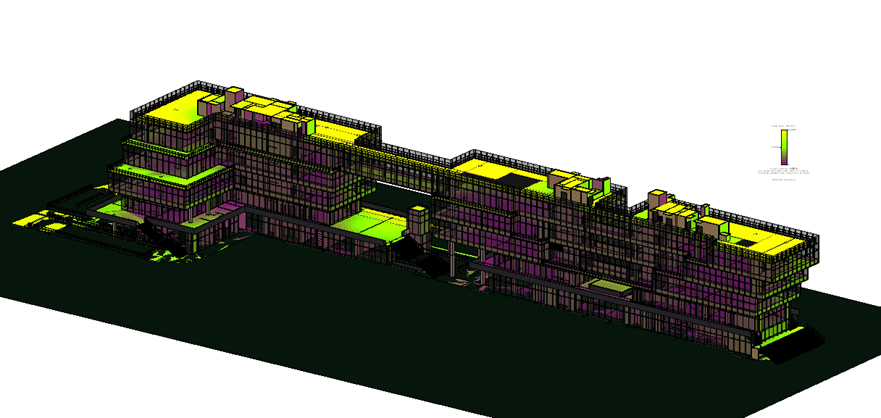

2. 日照分析 通过rivet建模使用insight插件对建筑整体或某一区域进行日照分析，通过不同的颜色可清晰的显示建筑建筑物表面日光辐射强弱的分布情况，也可以根据不同颜色的分布清楚的表示出建筑物各区域每天日照时间的长短，进而为玻璃幕墙以及室内装修提供参考。

应用点3：

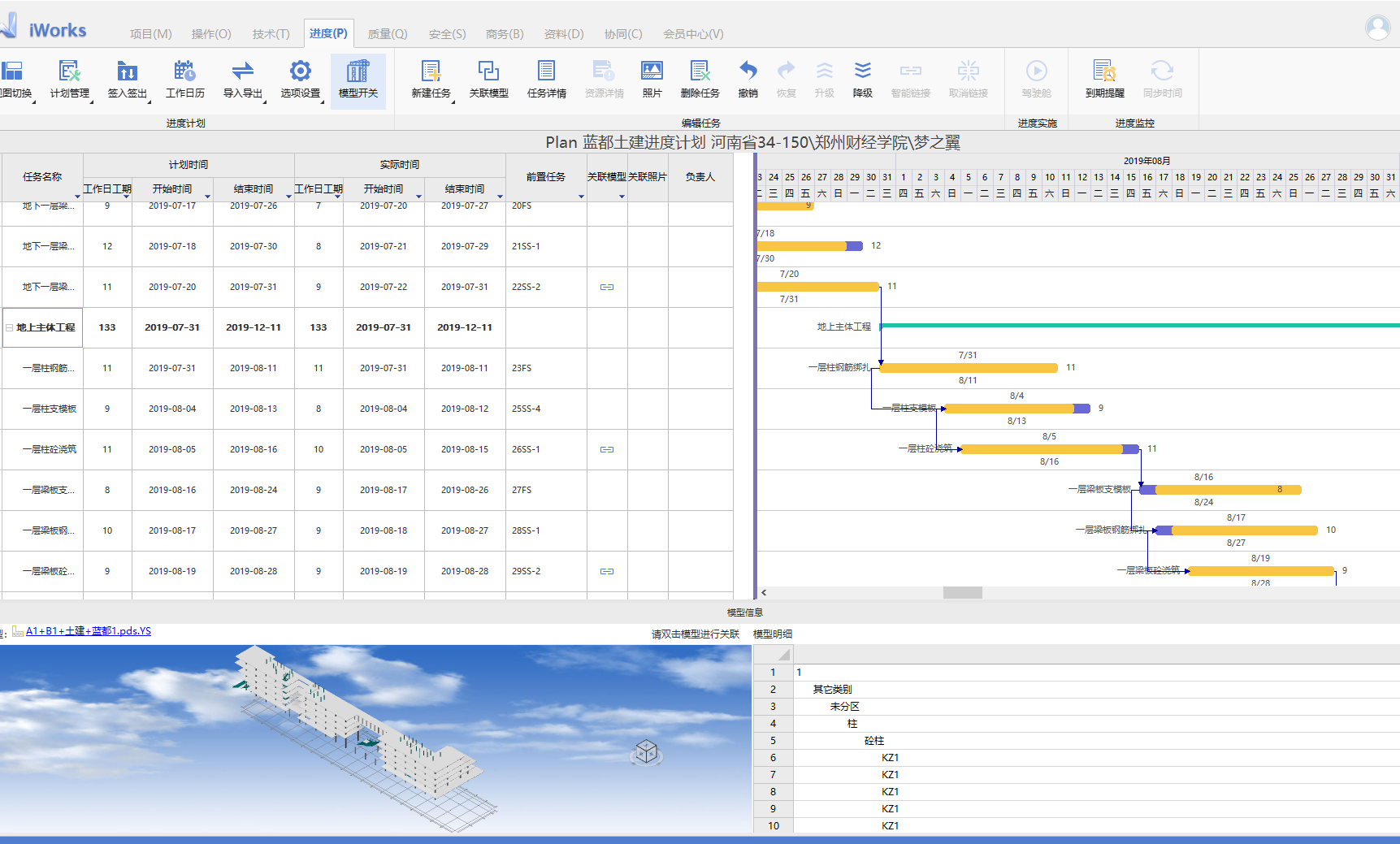

3. 4D BIM应用 通过project进行进度计划的编译导入iworks平台，在iworks平台中将施工进度各个模型构件进行关联，进行施工进度模拟。与实际施工进度对比实施进行计划预警分析与进度汇报，进行资源合理分配，提高施工效率。

应用点4：

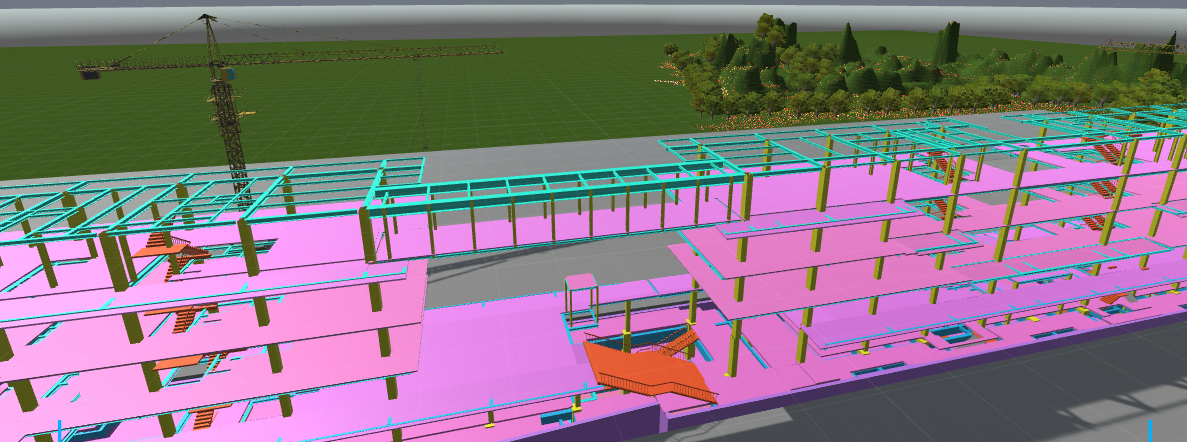

4. BIM-FILM虚拟施工系统 将revit模型以为FBX格式导入BIM-FILM，根据过程进度计划表、施工方案对建筑物整体进行分阶段的虚拟施工模拟；对于各个建筑构件，根据施工方案，利用BIM-FILM制作其施工工艺模拟动画，便于施工技术的交底。

应用点5：

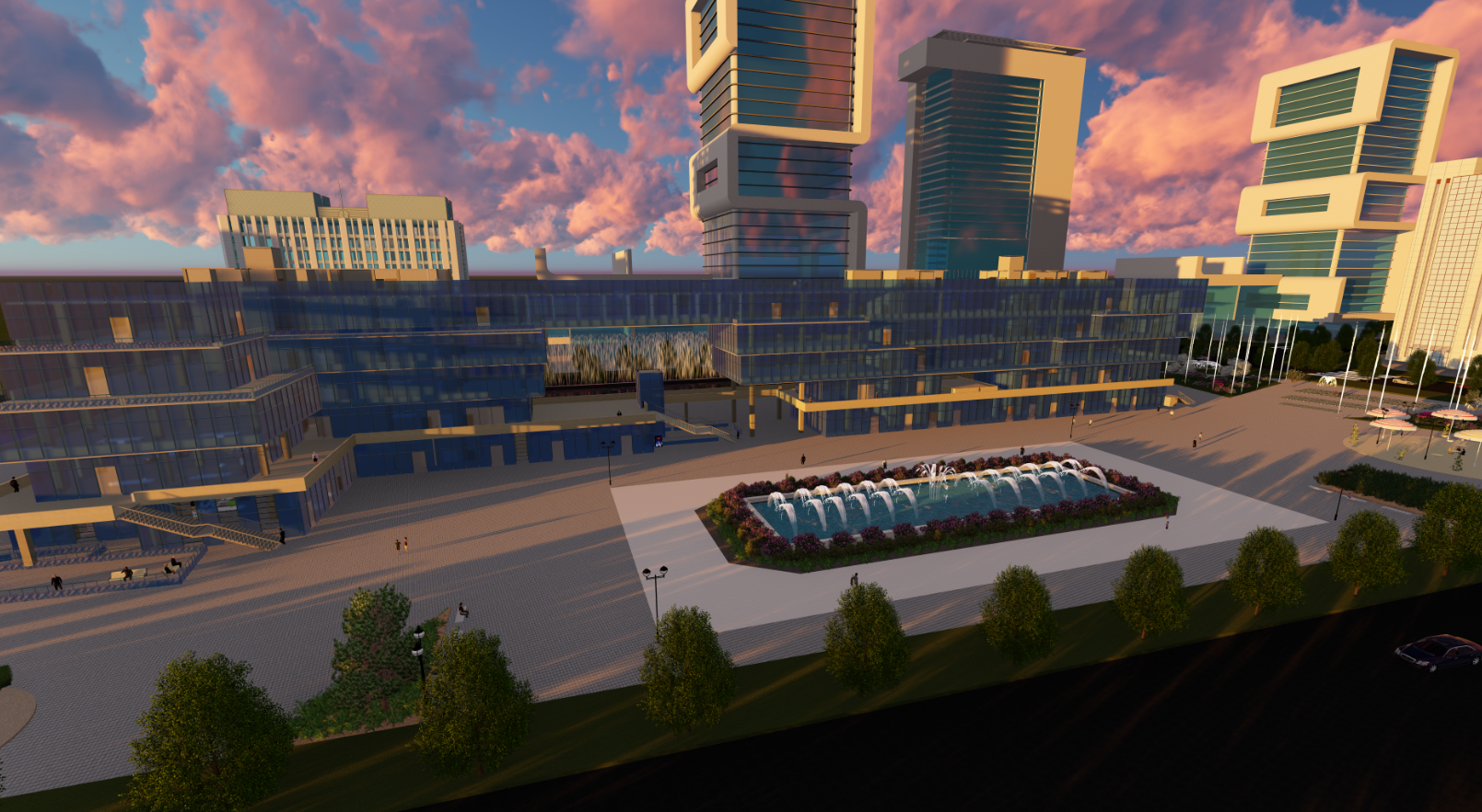

5. Lumion 通过lumion使用BIM技术制作VR全景动画，通过不同的漫游模式及视角，在操作过程中有如身临其境的感觉；依据三维模型对周边景观进行协调，检查设计的合理性。通过让客户观看VR动画，切身体验建筑及其周围景观的可视化、实时三维动画等内容所带来真实效果。
