作品展示  |  Exhibition of Works

筑梦团队
宁夏大学新华学院

指导老师:雷婷
指导老师:马小龙
队员:哈靖
队长:杨云
队员:纳绍庆
队员:马涛
队员:黄霞
队员:朱芸唱

BIM技术在新百总店施工的集成应用

团队介绍:

筑梦团队是由宁夏大学新华学院中具有活力以及团队协作能力的青年土建学子组成。本着“积极、开拓、创新”的精神,为发扬建筑创新精神及推广宁夏BIM应用出一份力。 我们认识到BIM将会对建筑行业带来革命性的深远影响,踊跃地学习BIM技术及应用,积极参加各类BIM类竞赛,团队共获得区级以上奖项三十余项,其中获得全国冠军6项,全国一等奖12项,对团队及个人能力都有着综合提升。


项目介绍:

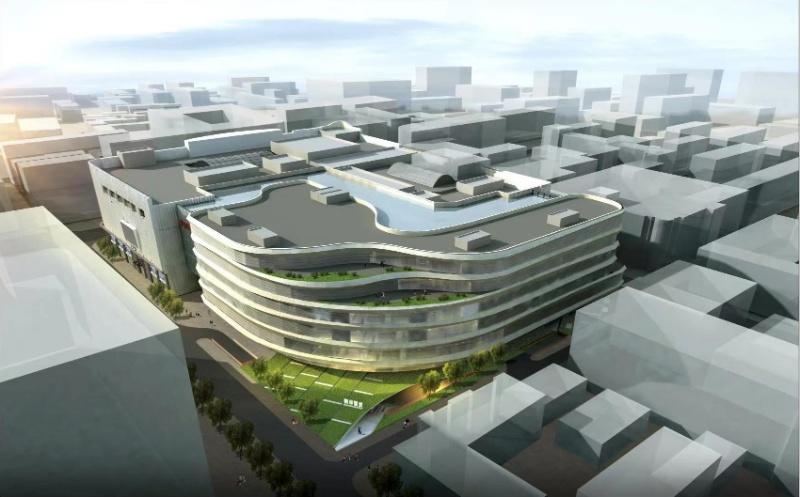

本次的BIM应用项目为新华百货总店扩建工程新华百货C馆,项目地点位于银川市兴庆区最繁华的核心区域新华商业圈,朝阳巷以西,仁义巷以南。 项目地上6层,地下3层,高度30m。规划用地面积9550㎡,总建筑面积55340㎡,其中地上建筑面积32450㎡,地下建筑面积2289㎡。


应用点1:


在图纸校核工作中,发现图纸问题、碰撞问题共186条,其中涉及到信息缺失、设计不明和按图无法施工等土建问题113条,涉及设备安装、消火栓设置等机电问题73条,并汇总成问题报告,提出调整方案,达到在初期阶段解决图纸问题的目的。


应用点2:


团队根据优化后的管线综合模型,结合结构建筑模型对柱、梁、剪力墙等不可随意开洞的位置预先布置套管,并将套管规格、具体位置、标高等信息导出施工图,用于现场管件预埋施工,避免后期开孔破坏成品,共预埋128个套管,其中仅4个套管与管线错位,合格率为96.8%


应用点3:


利用BIM技术对机电综合支吊架进行选型、安装生根、受力计算、编辑调整、材料统计、材料编号、出具预制加工图及安装图,指导综合支吊架的安装,提高了施工效率。


应用点4:


项目室外附属管线较为繁杂,且需要与主体同步进行施工,利用BIM技术,通过对室外官网分析,发现并解决了18处管线标高错误、14处管井标高错误、28处管井位置调整,并对管网进行合理优化、排布,极大程度减小了对主体施工的影响,确保了室外官线连接的准确性。


应用点5:


施工现场根据BIM模型来合理布置现场,各专业材料堆场、加工区等根据使用需求和安全进行排布,尽可能提高场地利用率,为现场提供便利性,经过优化后的场地利用率提升约23%,增设材料堆放场一处。
