作品展示  |  Exhibition of Works

胜羽队


指导老师:张小富
指导老师:张晓兵
队长:巩俐
队员:刘欣然
队员:李悦悦
队员:杜甜甜
队员:魏艺林

文峰区东风片区棚户区改造安置房

团队介绍:

指导老师:张小富,副教授,一级建造师,主要从事建筑经济管理的教学科研和工程实践工作。近年来指导学生参加BIM设计大赛获得国家及省级奖项十余项。副教授,主要从事工程经济及项目管理领域研究,曾获得校教育教学成果奖,积极指导学生参加科研学科竞赛、 国家级省级学科竞赛、“挑战杯”创业设计竞赛,“挑战杯”大学生课外学术科技作品竞赛等获奖多项。 成员:巩俐,钢筋专业,场布模型,二维码应用,手动输出场布CAD图;刘欣然 电气专业,暖通专业;杜甜甜,土建专业,漫游,视频制作;李悦悦,土建专业, 沙盘应用,PPT制作,成本

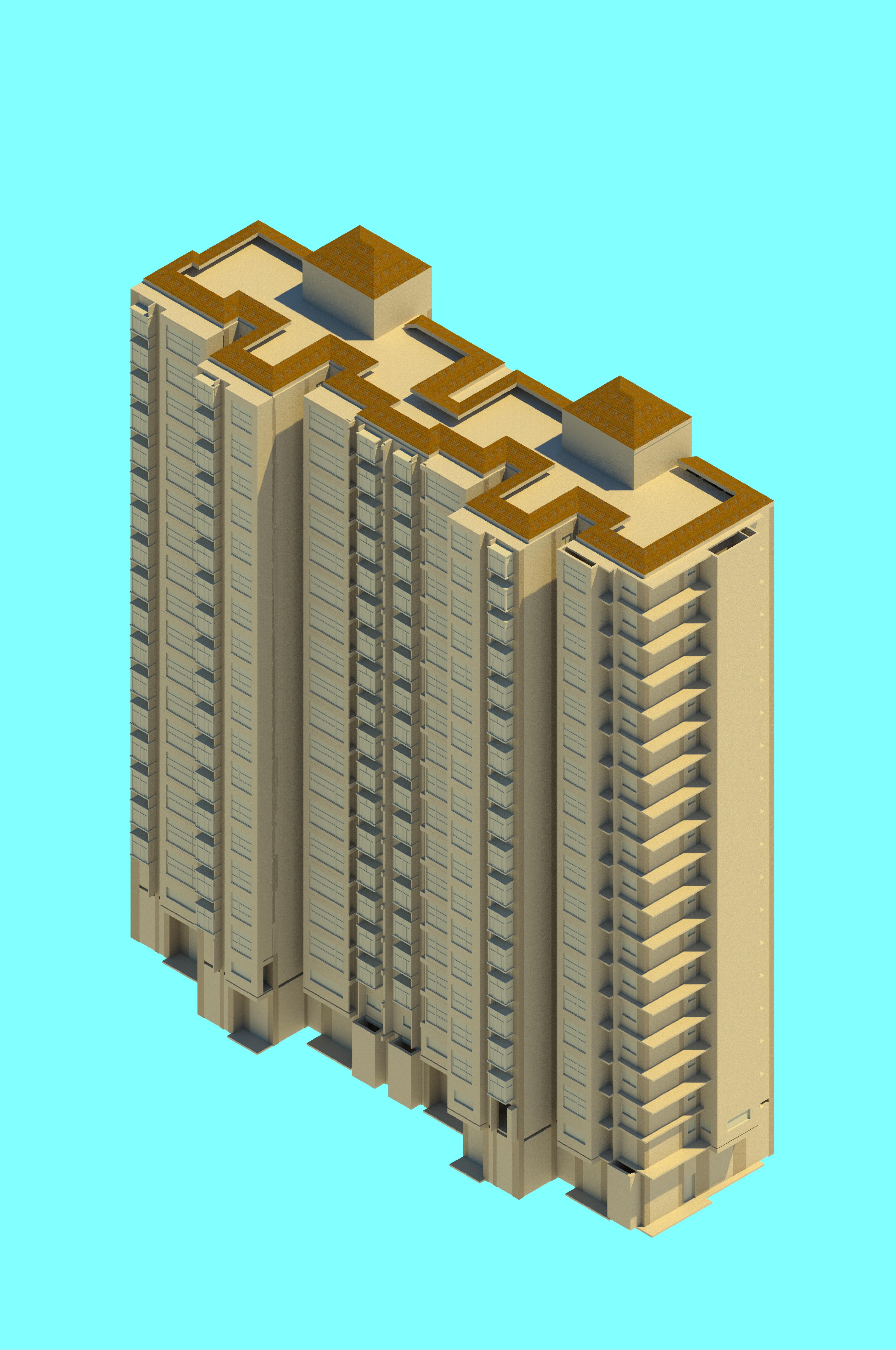

项目介绍:

工程项目名称:文峰区东风片区棚户区改造安置房; 建设单位:安阳市文峰区人民政府; 建设地点:位于安阳市霞光路和安顺大道交叉口; 结构形式及抗震设防裂度:剪力墙结构,抗震设防烈度为八度; 建筑面积:13075.9㎡,其中地下室建筑面积661.3㎡,阳台半面积399.2㎡,屋面,电梯机房,楼梯间建筑面积86.2㎡,建筑基底面积687.1㎡; 建筑高度和室外室内外高差:建筑总高度52.65m(室外地坪至屋面结构层)住宅室内外高差5m是内0.000所相当于绝对标高,以小区竖向设计图为准; 建筑层数及建筑使用功能:

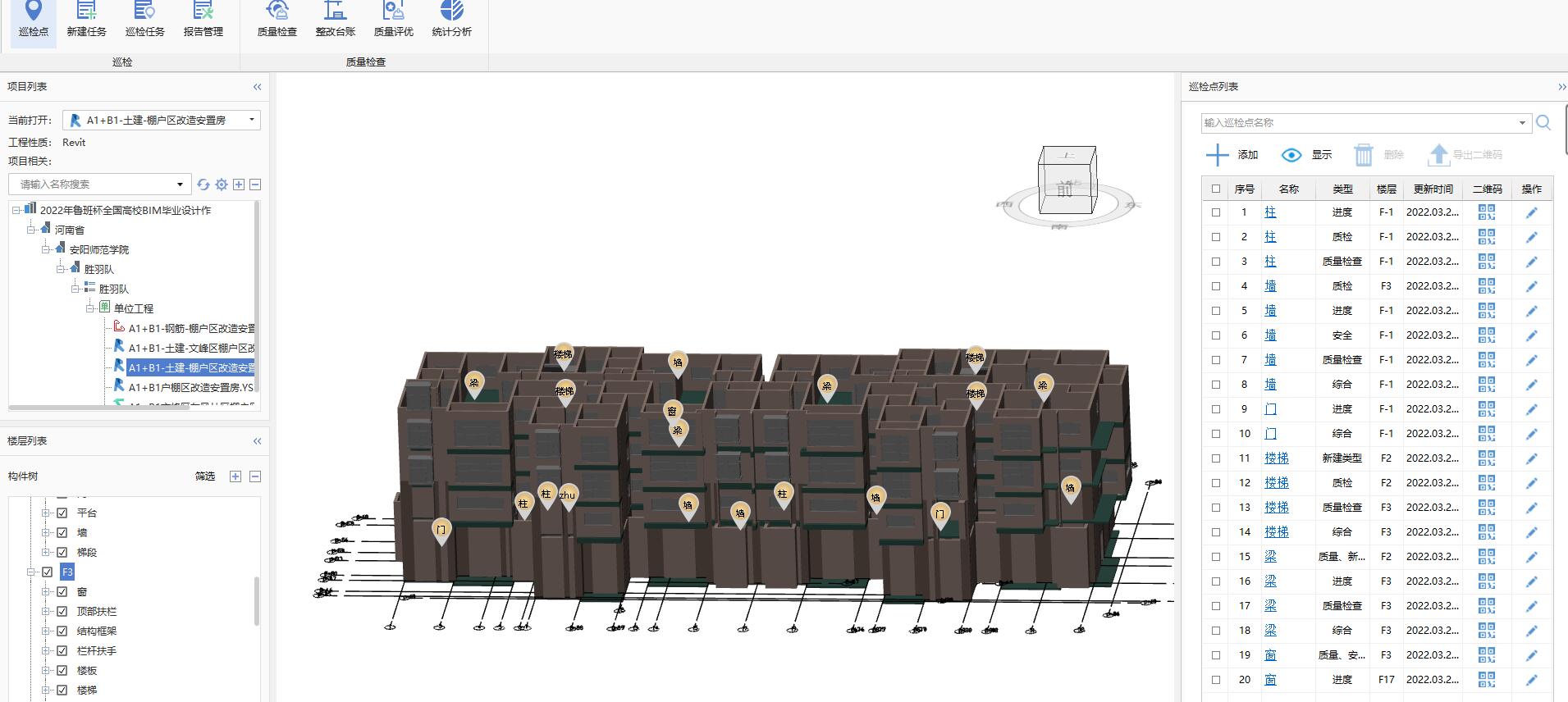

应用点1:


加强质量管理,切实发挥质量巡查监督作用。本组通过运用鲁班工厂质量检查平台, 不断改进质量巡查方法,提高巡查质量,充分发挥检查监督作用,督促规范质量行为、 落实改进措施,提升质量管理水平,为高质量发展固牢基础。本次一共模拟质量巡检近 100个点,建立建筑专业等巡检任务20余项,发现质量问题5余处,为提高整体工程质量、发现工程问题并及时整改提供了重要参考意义。

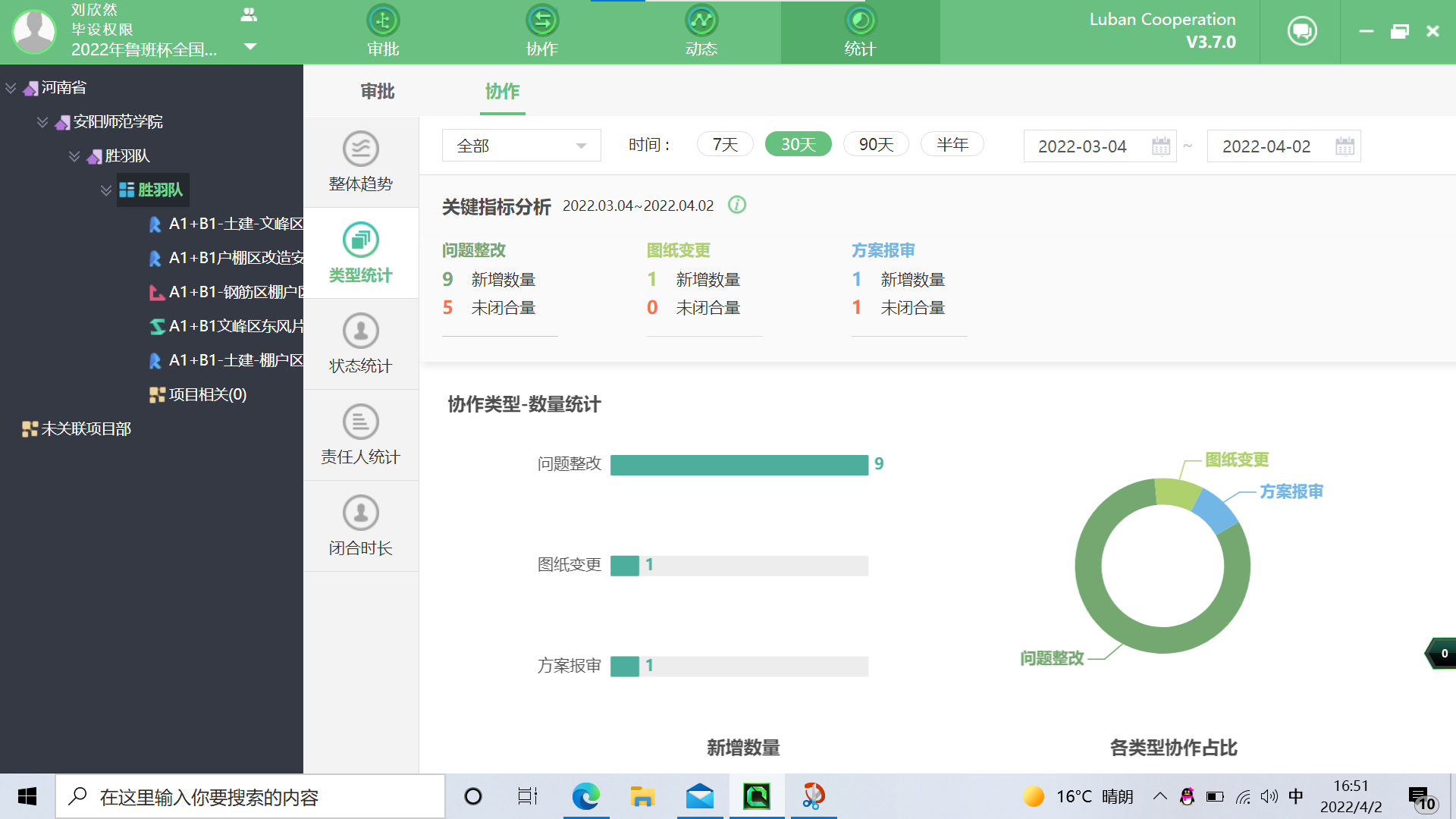

应用点2:


鲁班协同(Luban Cooperation)定位为企业级、跨组织的协同管理工作。通过发起流程或发起协作的方式将参建各方的传统线下工作流在线上完成,并关联BIM模型、照片和资料,支持相关人员对协作作出审批、回复、生成报告等多项工作,大大提高了工作效率,并且结果可以追溯,快速发现问题,快速作出回应。鲁班协同分为审批和协作两大功能。 审批功能:主要用于自下而上的报审,适用于签证审批、图纸变更、方案报审

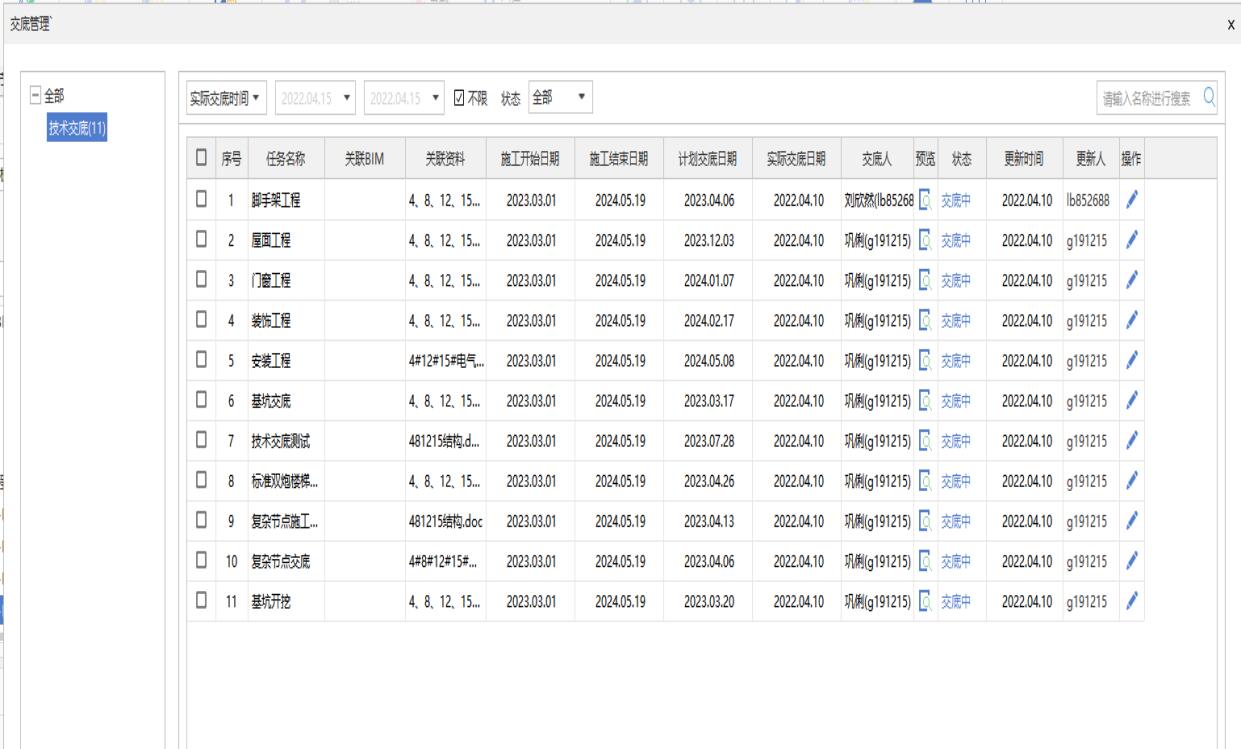

应用点3:


在鲁班工厂的技术工具栏发起交底管理,新建交底任务并对交底任务内容进行编辑,输入交底任务名称,确定交底人、被交底人和交底任务验收工作人员,并且根据进度计划,选择施工开始日期、施工结束日期、计划交底日期以及交底任务截止日期。然后将交底任务关联土建建模模型,关联交底构件的工程资料以及关联节点或视口,最后发布交底任务。交底任务完成后留档交底资料,被交底人实名认证,方便后期责任追溯,最后对交底任务验收,

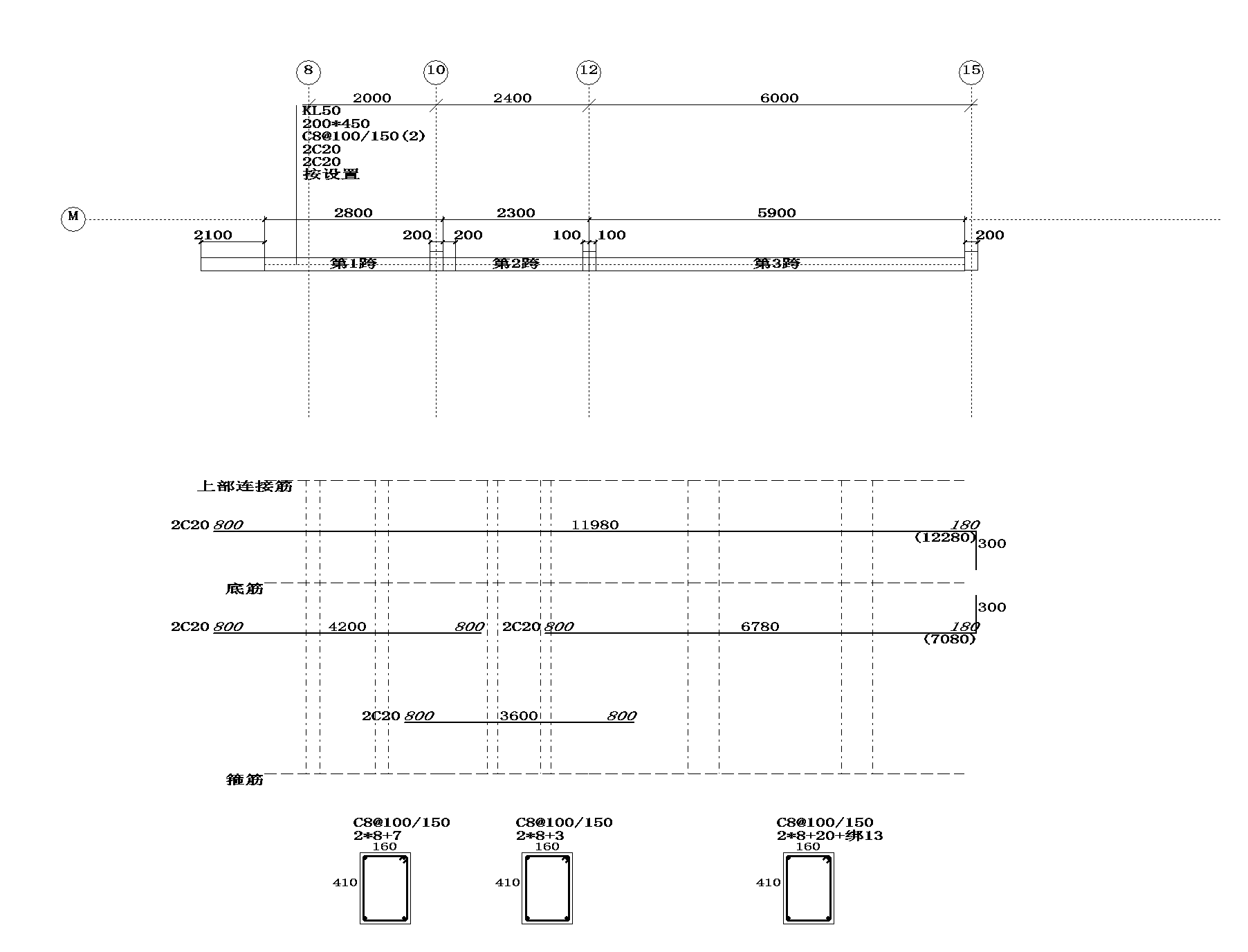

应用点4:


在钢筋模型中,梁是内部钢筋最为复杂的一类构件。为更方便地指导钢筋施工,可以将梁平法配筋图中的信息输入到鲁班大师(钢筋)软件中,进行工程量计算后,不仅可以得到钢筋的工程量,还可 以通过输出梁骨架图的方式查看梁内所有钢筋的排布。比起图纸中的结构施工说明和平法配筋图,骨架图可以更准确直观地展示梁内钢筋的情况,对指导钢筋施工非常有意义。

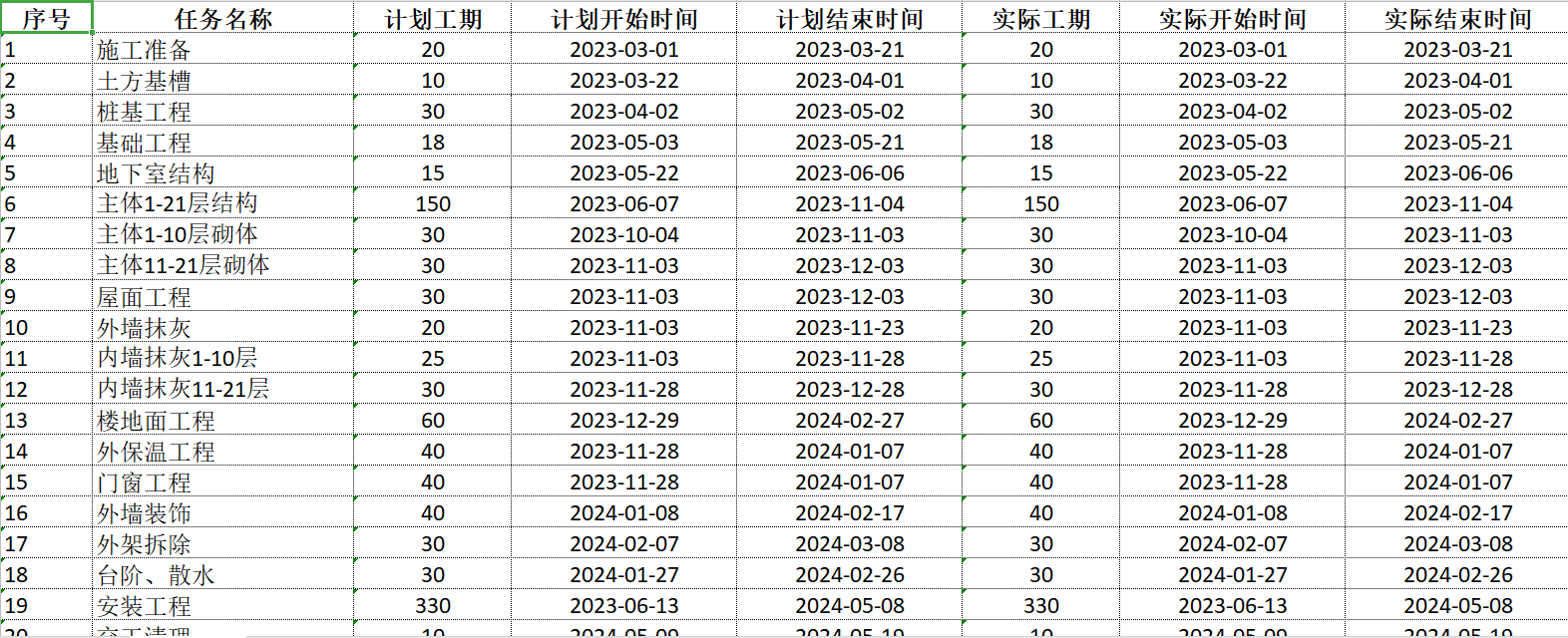

应用点5:


依据项目实际情况,在三维模型基础上,编制施工进度计划表,制作进度计划4D虚拟,给予三维模型时间属性。施工阶段沙盘实时记录施工状态,对计划进度和实际进度进行对比,发现偏差及时采取措施。三维模型与时间进度紧密结合,方便直观了解项目进度,为合理利用控制时间提供依据的同时,也为施工劳务安排等提供支持,并节控成本,提高建筑进度与成本信息交流可视性。
