团队介绍：

桑卓伟，卜双双本次鲁班毕业设计大赛中作为团队 的指导教师，主要负责图纸方面的讲解， 指导学生完成毕设成果，检查进度并及时 纠偏。 队长马馨雨：完成土建模型创建，土建专业施工段划分，作品提交，制作PPT和视频。 周琦：完成钢筋模型创建，钢筋专业施工段划分，模型碰撞及优化。 孟娟：完成安装部分的给排水和暖通的模型创建，所有安装模型合并，安装专业的智能避让。 罗斌：完成安装部分消防模型的创建。三维场布与建筑漫游 查健健：完成模型场布，质量安全协同，质量安全协同管理

项目介绍：

建设地点:联合路与纬二路交叉口 设计规模:总建筑面积: 7920.76m2,一层商业部分建筑面积:941.17m2 ;住宅建筑面积:6837.44m2 ,配电房:94.31m2 ,开闭所: 247.84m2 ;地上12层。 平时使用功能：本建筑为二类高层单元式住宅楼,一层为商业网点,二~十二层为单元式一梯二户住宅单元。 建筑层数:主楼建筑地上12层,1F高度为3.6米,2F-12F高度为2.9米。 本建筑的设计使用年限为50年; 主要结构类型:框剪结构。

应用点1：

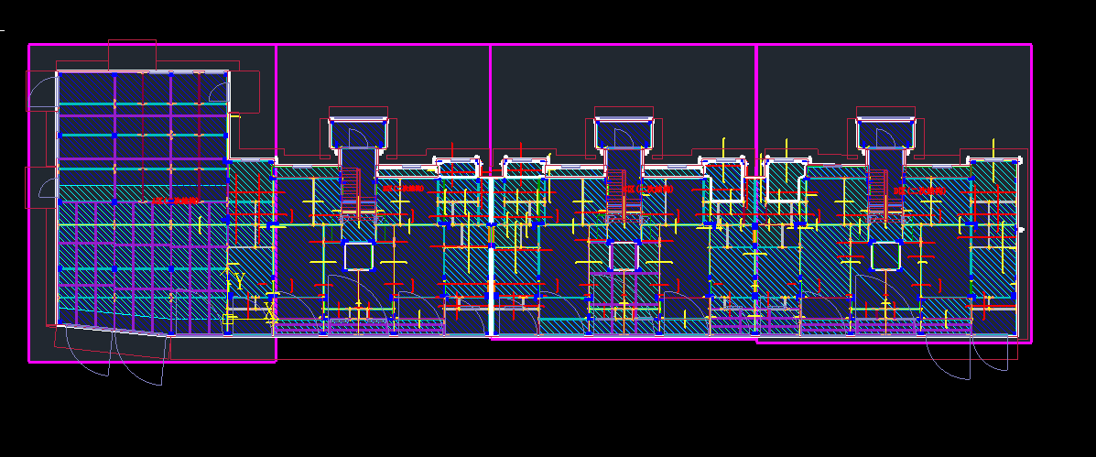

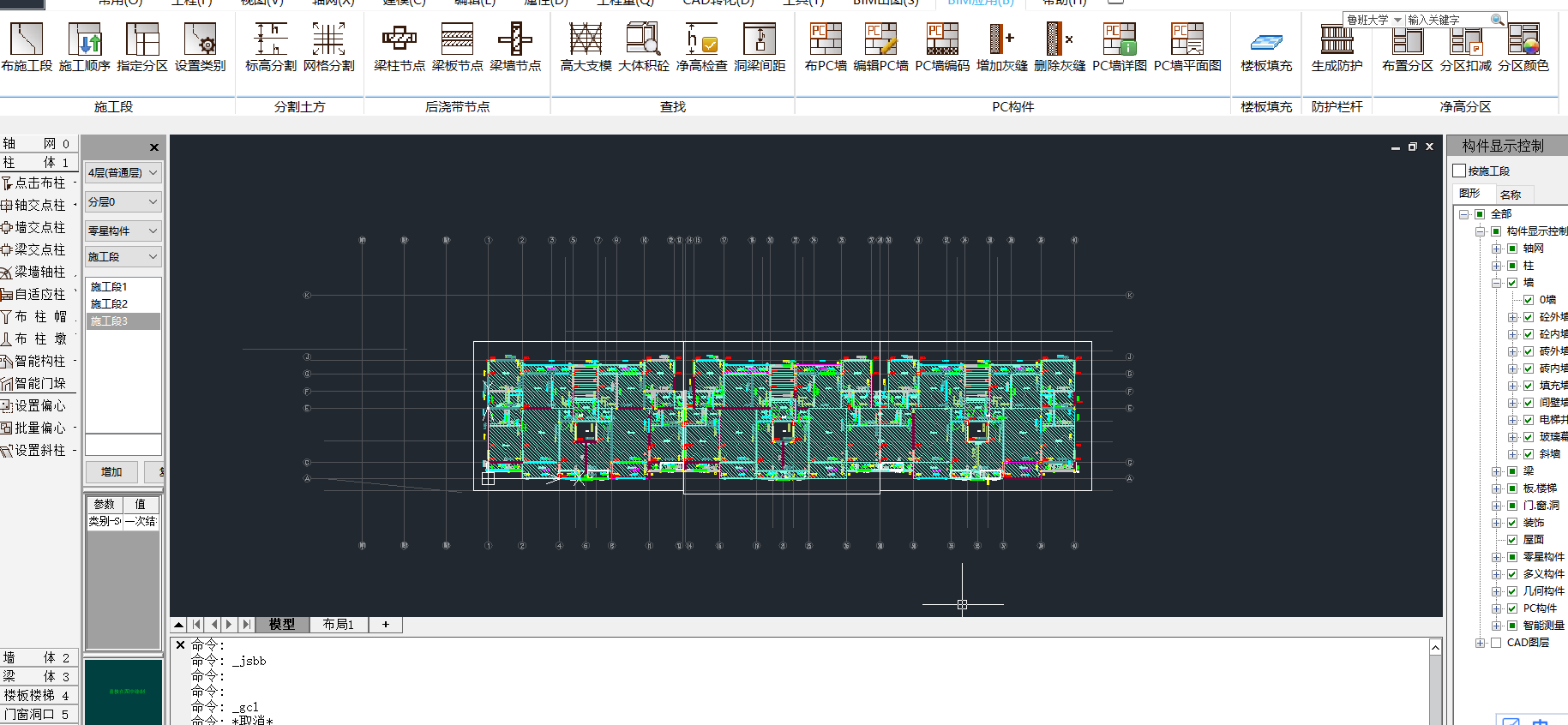

土建施工段的划分 ：在具体施工中为了有效组织流水施工，通常把项目在平面上划分 为若干个劳动量大致相同的施工段落，简称为施工段。在建模结 束后对土建模型合理进行施工段划分。根据计划的划分界限点击 施工段命令并对其进行类别设置，最后框选各个施工段，划分结束后可根据划分的施工段导出报表。

应用点2：

钢筋专业施工段划分：在对钢筋的施工段进行划分后，可导出钢筋分区工程量。

应用点3：

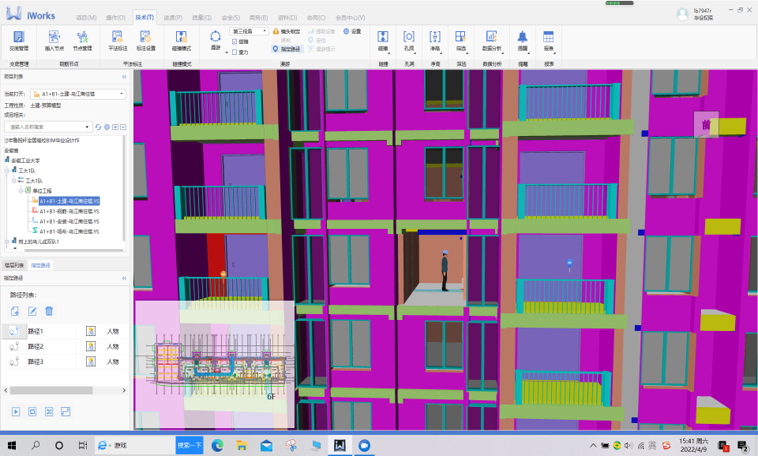

建筑漫游：在鲁班iworks中可通过不同的模式设定以及不同的视角切换、不同的线路设定等方式，进行虚拟 三维漫游，给人以一种人临其境的真实感。 ➢通过虚拟三维漫游能更加高效的检测出建筑设计是否合理、场布是否符合安全文明施工的要求。 也可以通过模拟设备进场路线，设定出更加高效的进场方案。

应用点4：

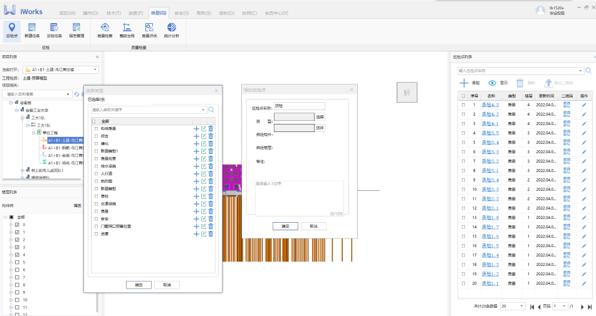

质量巡查：Luban iWorks可设置巡查点，界 面直观，方便在进行质量巡查时 进行任务安排,人员安排.以及对 巡查结果进行反馈

应用点5：

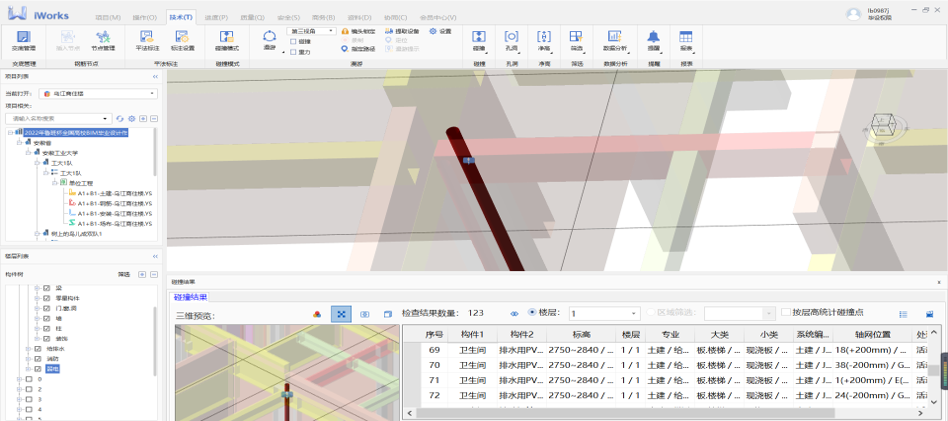

模型碰撞及优化：在鲁班工场中进行模型碰撞检查，有效识别出多个碰撞点。对各个碰撞点位置与各专业构件之间的位置进行分析，通过鲁班工场进行优化处理。
