团队介绍：

团队名称：建工新时代队 指导教师：刘伟老师、任晓丽老师 团队成员：苗帅、王洪涛、岳增涛、肖英姿、刘春雨 团队分工：王洪涛负责土建模型创建与应用； 苗帅负责钢筋模型创建与应用； 刘春雨负责安装模型的创建与应用 肖英姿负责场布模型的创建与应用。 岳增涛负责BIM模型综合应用、成果展示； 我们是来自滨州职业学院建筑工程学院的建工新时代队。指导老师有刘伟、任晓丽，其中任晓丽老师是我们的建筑工程学院的专任老师她丰富的知识和经验为我们提供理论指导、与我们共同攻克重点、难点还给了我们莫大的鼓舞；刘伟老师

项目介绍：

本工程建设在山东省滨州市阳信县阳城八路以南，河东一路以西，为医疗养老用地，用地规模11673.00㎡，总建筑面积为：31847㎡，地上建筑面积22568.62㎡，地下建筑面积：9279.16㎡；地上建筑高度为27.45m地下建筑高度为6.15m，室内外高差为0.2m。本工程为一类高层医疗建筑，耐火等级：地上一级，地下一级。地上建筑层数为6层，1F-6F层高为4.5m.4F-6F层高为3.6m，地下一层非人防区层高为4.65m，人防区层高为4.15m。结构、基础形式：框架结构，主楼基础桩筏基础，车库基础筏板

应用点1：

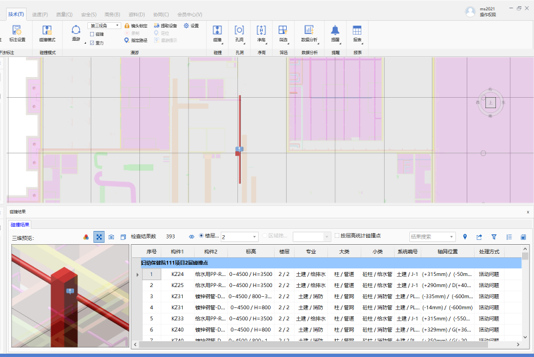

1、模型碰撞检查及优化 使用鲁班iworks建立工作集，将各专业模型进行整 合，并进行各专业模型之间的碰撞检测，找到并优化碰 撞1400多个点位。发现结构工程与安装工程中的“碰、 漏、错、缺”问题，同时对BIM碰撞检查流程加以深化， 在管线交叉位置，要确定其标高角度，结合各专业的重 要程度及碰撞调整原则，制定各碰撞位置的优化方案， 通过碰撞检测，避免施工中因重大设计缺陷导致返工事 件的发生，对于提

应用点2：

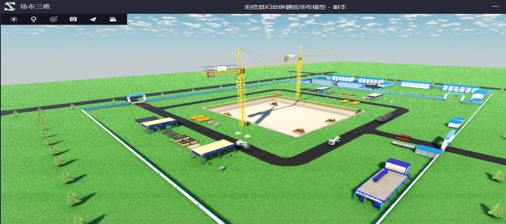

2、场地的合理布置 应用BIM技术直观可视化的特性，解决了现场平面 布置的问题。在三维空间中划分不同区域，利用鲁班场 布软件分阶段创建基础施工、主体施工、装饰装修阶段 的场布模型，依据施工平面布置原则布置各种临时设施 与现场道路，并满足企业VIS标准与安全文明工地的需 要，导出平面图指导现场布置。同时，根据施工部署将 建筑结构、幕墙、内装、外装等垂直交叉作业按进度模 拟，规划现场布置及垂直交叉作业

应用点3：

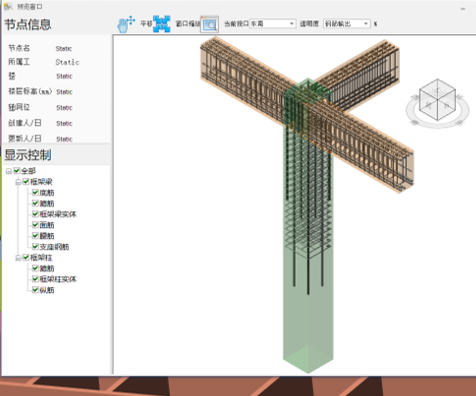

3、梁柱节点精细化设计 框架梁柱节点区内各钢筋的排布直接影响着节点的 施工质量，通过运用鲁班大师（钢筋）软件建立的本项 目框架梁柱节点模型，针对影响节点可施工性的各方面 因素，通过节点三维分析反馈节点精细化设计，进一步 优化节点，满足设计和施工要求。用BIM的三维可视化 提前对异形或重要的梁柱节点进行处理，在施工前发现 并解决可能出现的技术性难题，通过模拟优化节点施工 方案，更直观的向现场作业人员

应用点4：

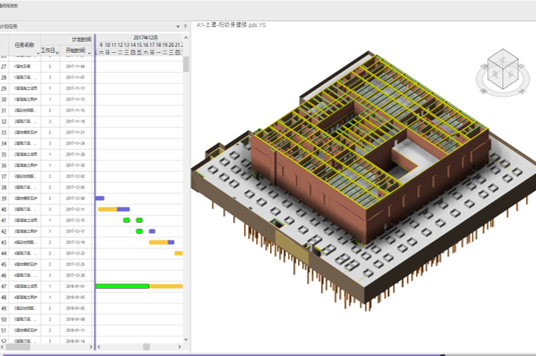

4、虚拟建造技术模拟 利用BIM 技术进行施工模拟，优化施工进度BIM 技 术的应用，提前优化施工方案并形成可视化交底，并按 照工程项目的施工计划模拟现实的建造过程，通过反复 模拟施工建造的整个过程，发现施工过程中可能存在或 者将要发生的问题和风险，并以此为基础，对数据模型 或计划进行针对性调整，进而优化施工计划，进行施工 进度管理

应用点5：

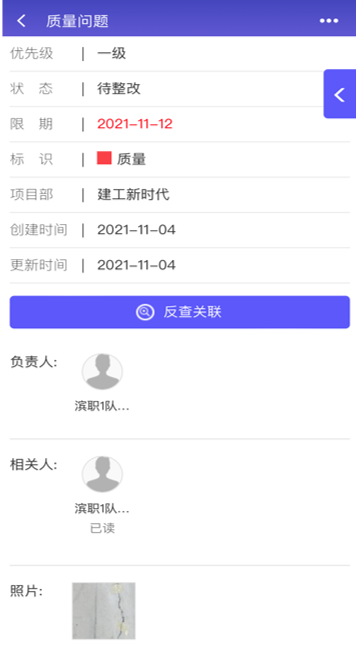

5、质量安全协同 现场项目部管理人员通过应用鲁班协同软件，把发 现的质量安全问题直接使用移动端APP记录和拍照上传 问题，并制定责任人，质量安全部门通过鲁班协同平台 生成的整改通知单形成管理闭环。企业管理人员、项目 管理人员通过鲁班协同平台针对每条问题是否整改以及 进程查看，让工程质量安全管理有迹可循、精准管控。
