团队介绍：

我们是来自内蒙古科技大学的能创队，本校坐落在首批全国文明城市，美丽的鹿城——包头，学校现已发展成为以冶金、矿业、煤炭、稀土为特色，以工为主，工、理、文、管、经、法、艺术、教育等学科协调发展，集研究生教育、本科教育、高职教育、继续教育、留学生教育为一体的多科性大学。很高兴参加2022年“鲁班杯”的全国高校BIM毕业设计大赛。本团队由两位指导老师及五位队员组成，我们通过专业知识的相互沟通，以及对其他专业知识的学习，我们之间相互协调合作，以及指导老师的细心教导，加上大赛组的耐心教导，我们共同克服困难，最终完成大

项目介绍：

本团队所做项目称为天津市光华医院综合楼，总体建筑结构为钢筋混凝土，建筑高度为14.5米，分为地上三层和地下二层。总体面积为26495平方米。我们主要进行了土建安装模块及深化设计，其土建安装模块分为建筑结构和机电安装，建筑结构主要分为建筑基础、柱、梁、板、墙、坡道、楼梯等，机电安装分为给排水、暖通、电气、消防等各个专业。深化设计则分为碰撞排除，排布优化、预留洞及支架布置。将多个专业进行综合考虑和检测，以保证项目的顺利进行。我们通过CAD2019将图纸进行收集和熟悉，利用REVIT2018进行项目的安装建模、

应用点1：

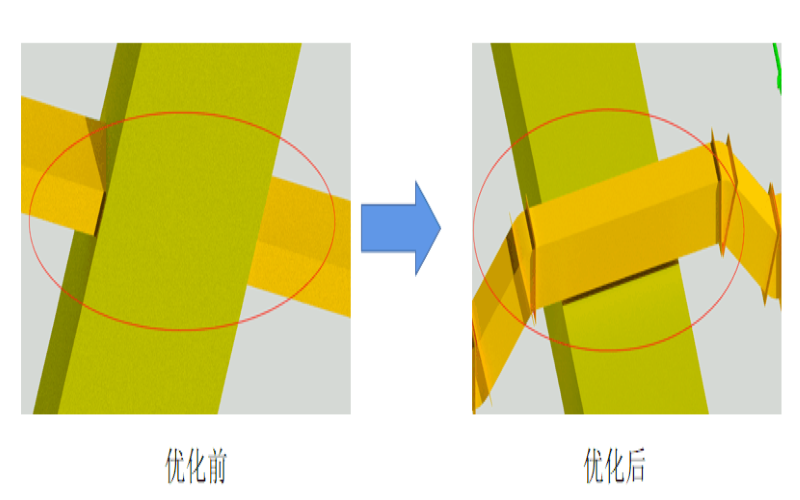

项目碰撞检查主要包括给排水、暖通和电气专业管道，各专业管道之间错综复杂，为了避免管道之间发生的交叉排列，使其能够有序规整，利用revit进行管道的碰撞检查，从多个角度检查碰撞问题，各系统存在的碰撞问题，通过优化调整，可提前发现复杂的交叉点，形成碰撞检查报告，并及时修正调整，从而减少施工过程中因碰撞问题导致的不必要返工，不仅避免了材料浪费，还节省了人工费用。

应用点2：

本着有压管道让无压管道;低压管道让高压管道;单管让排管;小管让大管;水管让风管;电气管线避让冷热水管道;附件少的管道让附件多的管道的原则进行管线排布设置。

应用点3：

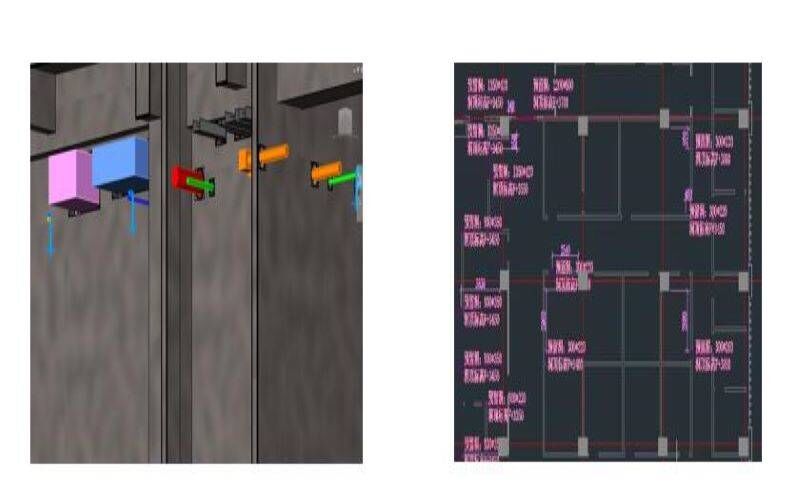

利用BIM技术可以适应建筑项目的结构复杂性和施工多样性，全面综合分析预留孔洞的因素，使得我们在预留预埋阶段不需要更多的技术支持和管理手段，在施工前解决多种问题，避免返工现象，从而达到节约时间，缩短工期，并降低人工成本的效果。

应用点4：

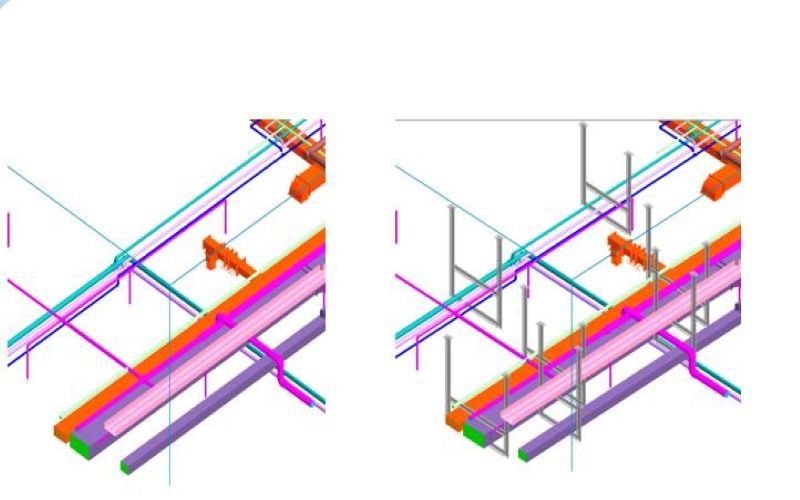

支吊架的布置应考虑到水管、风管保温层的厚度，考虑与电气桥架、水管外壁、墙柱的最小净距，考虑支吊架垂直槽钢的放置空间。根据管线排布设置支吊架，从而加快施工进度、并最大限度的节省空间。

应用点5：

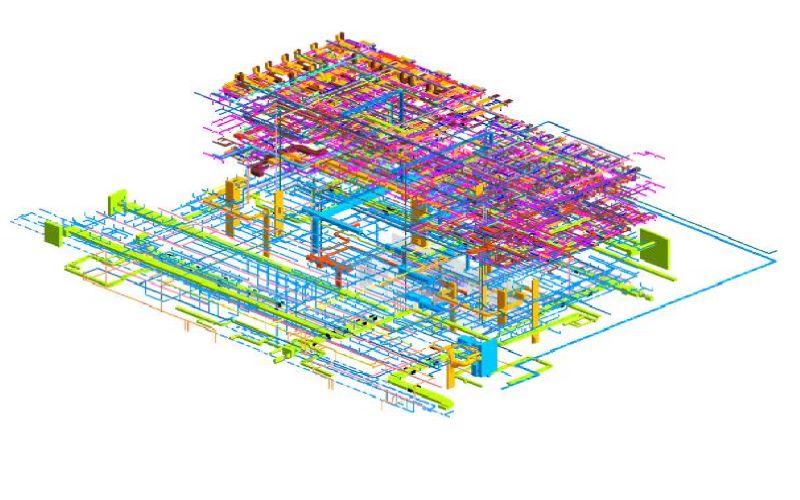

管线综合是根据设计图纸中管线的布置，进行综合考虑后，可清晰体现实际施工的效果，极大的解决了机电安装工程中存在的各种专业管线安装标高重叠、位置冲突的问题，不仅可以控制各专业和分包的施工工序，减少返工，节省了建筑高度，在施工前做好施工计划，不仅可以节省大量的时间，还可以控制工程的施工质量与成本。
