团队介绍：

本团队名为路桥筑梦队，由建筑工程学院服副院长韩利红和BIM工程中心主任李骏担任指导老师，指导团队完成比赛。队长习炜主要负责大桥坐标计算和公路立交建模，杨镇涛主要负责桥梁模型创建和轻量化应用，呼云跃主要负责桥梁模型创建和鲁班应用分析，李永洪主要负责桥梁模型创建和钢筋建模及碰撞检查，李佳妮主要负责三维场景创建和场地设施建模，各成员分工明确，高效合作。

项目介绍：

本次大赛我们团队选用了位于曲靖至师宗段高速公路 2标段中的水城大桥项目，大桥全长934.5m，桥宽12.55m，设计时速80Km/h。平面由圆曲线和缓和曲线构成，纵面坡度2.7%，共设有16道伸缩缝，分为左右两幅且均属于先简直后结构连续预应力混凝土T形梁桥。中桥全长84.3m，桥宽12.75m，均属于预应力混凝土T形梁桥。

应用点1：

坐标计算： 本团队依据图纸文件，通过Excel软件编辑公式并优化计算过程，在庞大的坐标数据库批量计算两千组坐标数据，所得数据准确可靠，为后续模型正确创建打下了坚实的基础。 场布分析 本团队通过鲁班场布软件，根据场布地形和规范进行场布的创建和规划，形成场部的三维模型，以帮助指导实际工程的场地布置，同时汇总相应物资的数量便于工程造价统计。

应用点2：

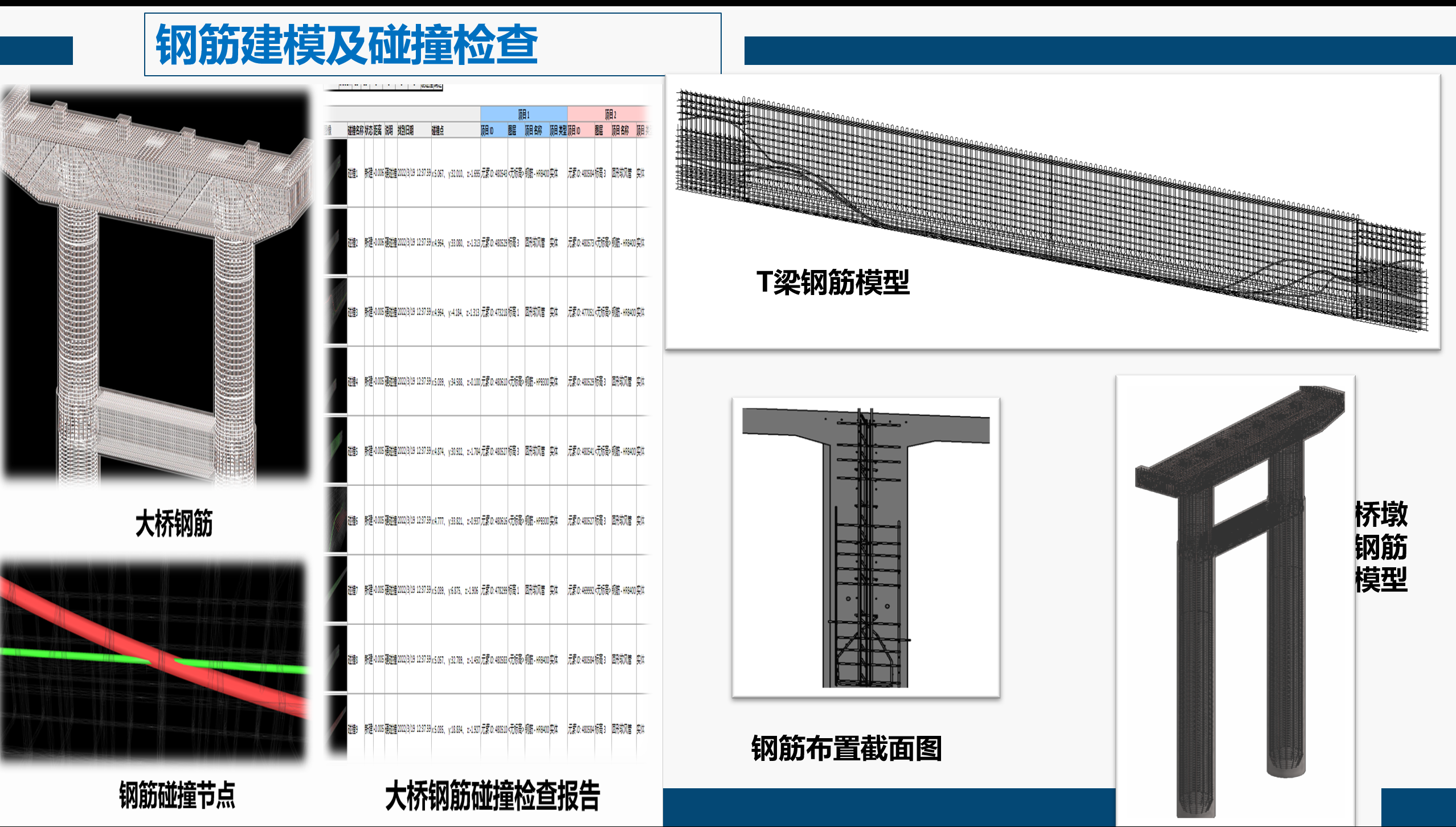

钢筋建模， 依据CAD图纸绘制钢筋，并依设计要求调整钢筋尺寸等特征属性，计算波纹管长度并放置。同时依照设计图自上而下建立桥墩钢筋模型，最后将桥梁模型和钢筋模型整合合模最终形成完整的水城大桥模型。 碰撞检查 团队将钢筋模型导出为NWC格式，导入到Navisworks软件中，设置碰撞检查并导出碰撞报告，帮助施工人员提前规避碰撞发生，以减少工期的延误和材料的损失。

应用点3：

资料管理 各工作要求进行分类扫描和批量上传图纸和模型资料，以生成树状资料文件夹 质量管理 设置巡检路线和生成巡检报告，再根据质量检查和质量整改报告对模型进行修改调整 安全管理 设计表单和数据库接着发起安全检查，进行安全评分和评估安全风险 进度控制 设置开工和竣工日期等信息并且输入双向施工工序，形成施工进度计划表和横道图 技术管理 生成交底计划，创建模型联系视口，移动端实端实施交底线上审批交底材

应用点4：

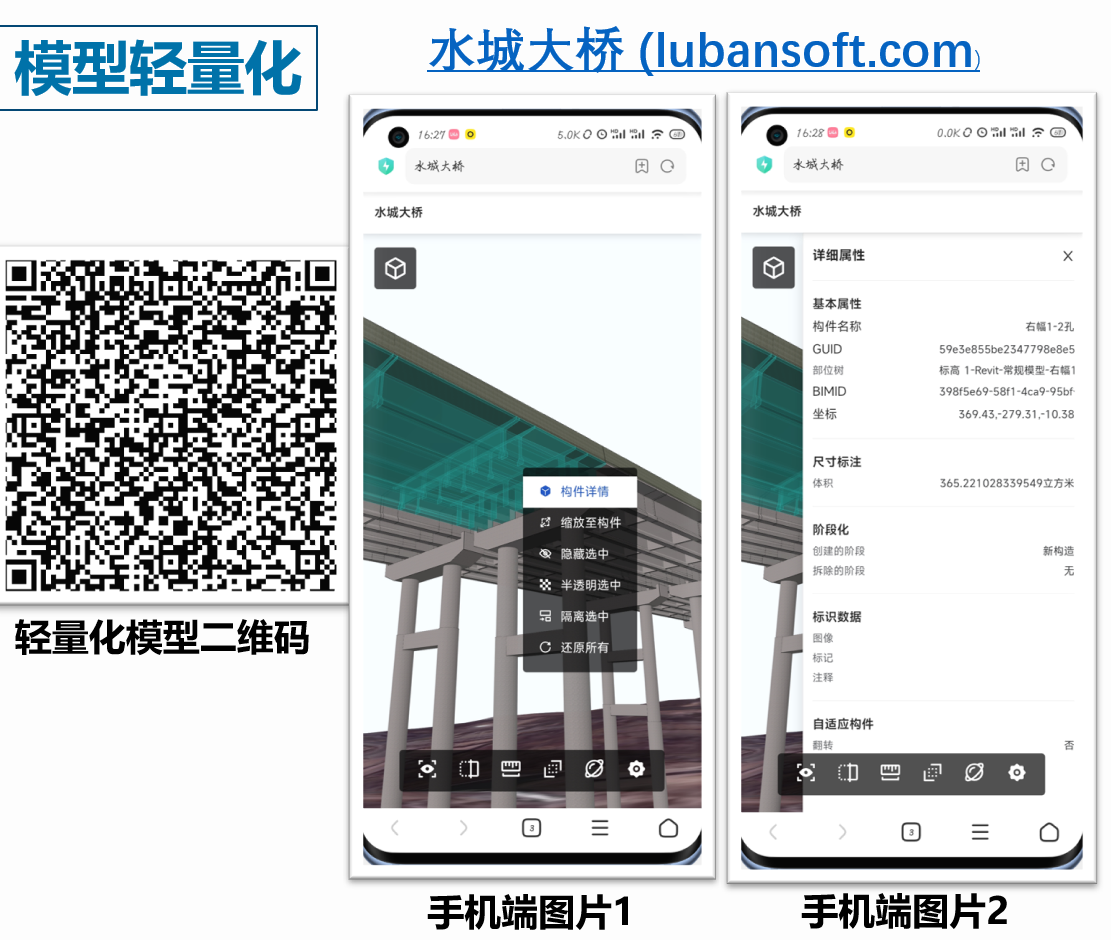

模型轻量化 利用鲁班万通软件团队导出大桥模型等为PDS格式文件，将PDS上传到鲁班开发者平台，再通过ArcGIS Desktop10.2版本保存DEM等资源将3个URL地址输入开发者平台中链入GIS模型，将平台所有模型整合进行装饰优化。此时就可以脱离各类软件限制，通过网址或二维码随时用电脑和手机在云端进行模型的三位漫游、构件查询，尺寸标注等各类操作。

应用点5：

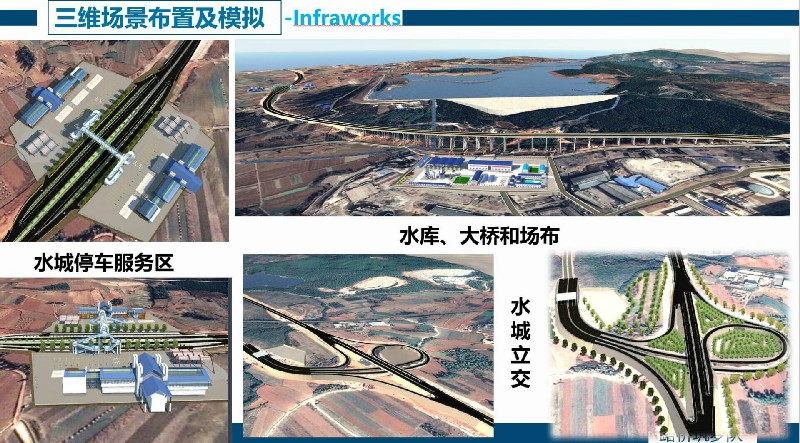

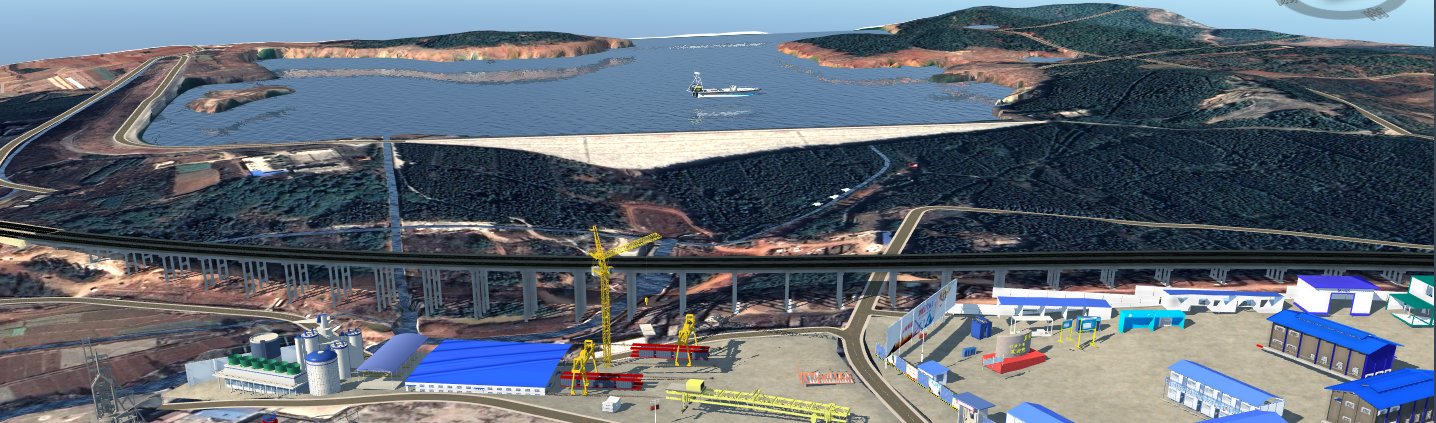

实景模拟 团队从水经注软件中下载特定区域的高程和卫星影像等tif文件，创建高清三维地形，在Sketch up软件中完成水城服务区，加油站等基础设施模型，将其导出为FBX模型后，再将基础设施及水城大桥的FBX文件导入Infraworks软件中进行模型和地形整合。依据道路平、纵、横各要素绘制高速公路及立交系统，完成整条路线的连续贯穿。最后进行水流、水域等场景的实景创建，从而进行交通模拟，实景漫游等操作
