团队介绍：

筑桥designer团队来自云南农业大学建筑工程学院。团队成员由土木工程专业房建及道桥专业的学生组成，对项目前期的建模、后期的BIM应用有明确的分工并合作共同完成。指导老师则是建筑工程学院优秀教师，不仅有深厚的专业知识基础，还具有丰富的实践经验。

项目介绍：

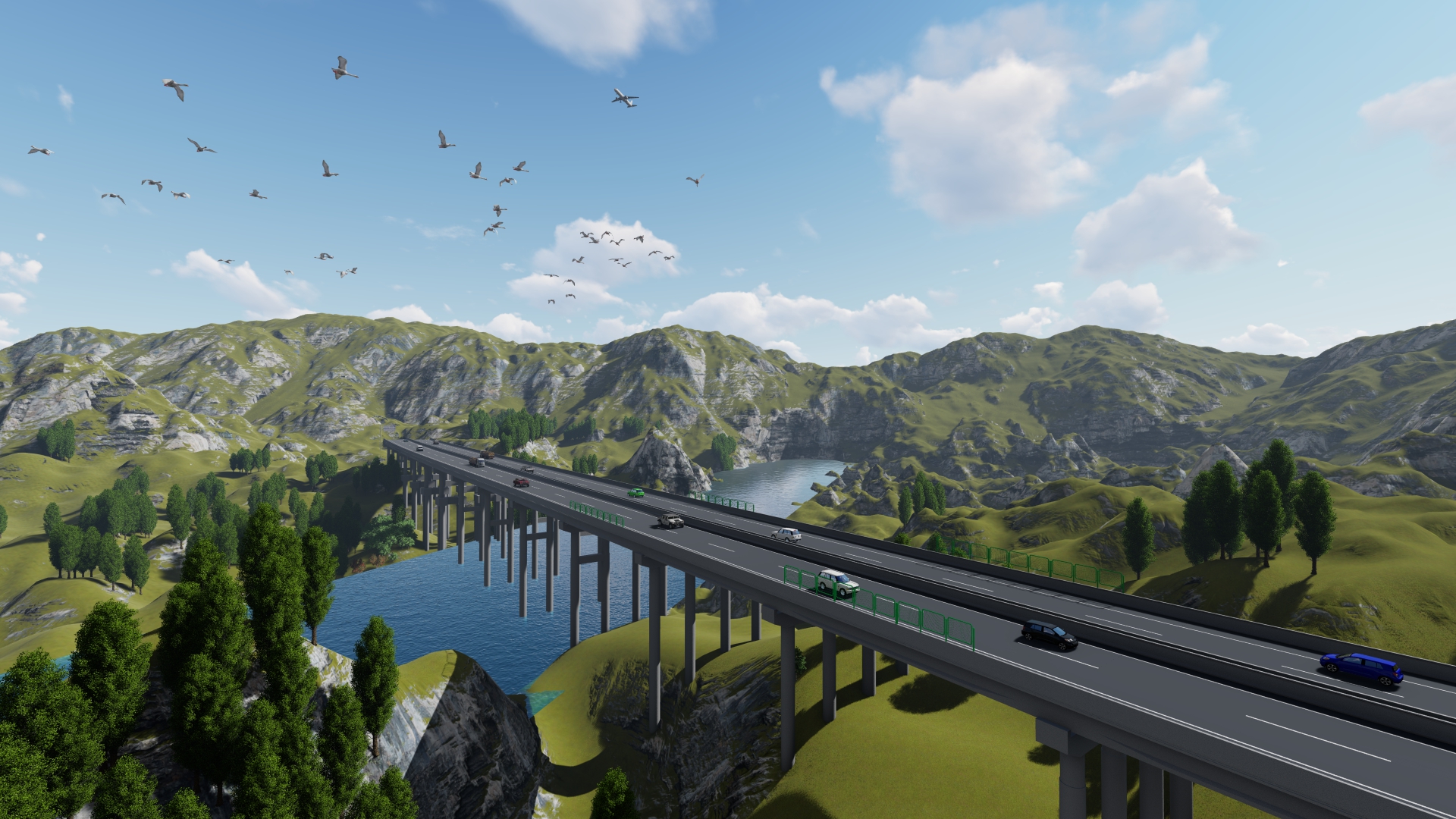

项目名称：孙家营大桥 项目地点：云南省曲靖市 项目概况： 大桥为跨越小河、地方路而设置，本桥处于半径2400m的左偏圆曲线和半径1725m 的右偏圆曲线上，全超高2%，无加宽，纵坡为-1.4%，正交90度。桥梁起点桩号为 K12+806.46，桥梁终点桩号为K13+295.54。 左右桥型布置为11×30.5m+5×29.5m的装配式预应力混凝土连续T梁，先简支后结构连续，左右幅各四联，全桥共设八联，全桥等宽。

应用点1：

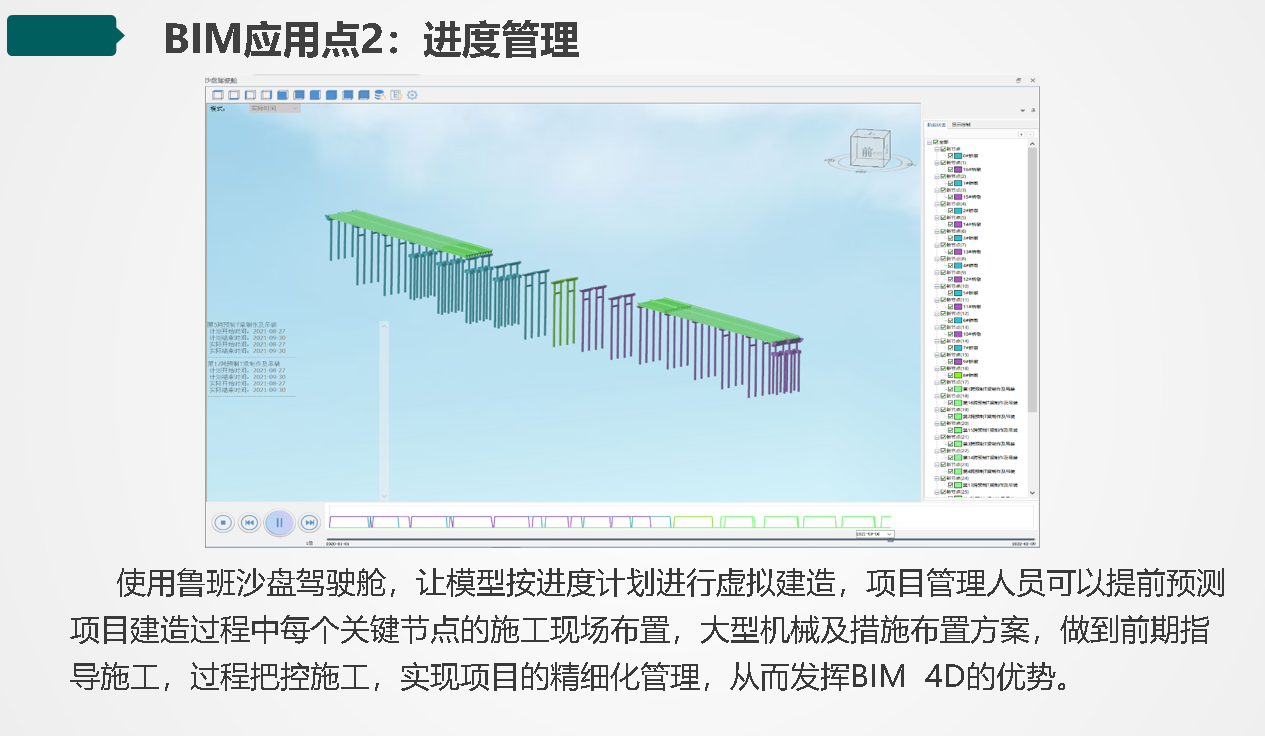

进度管理，通过编制施工进度计划，导入鲁班工厂，关联模型构件，基于鲁班工厂沙盘驾驶舱，模拟大桥建造过程，做到前期指导施工，过程把控施工，充分发挥BIM4D优势，对大桥施工进行模拟仿真。

应用点2：

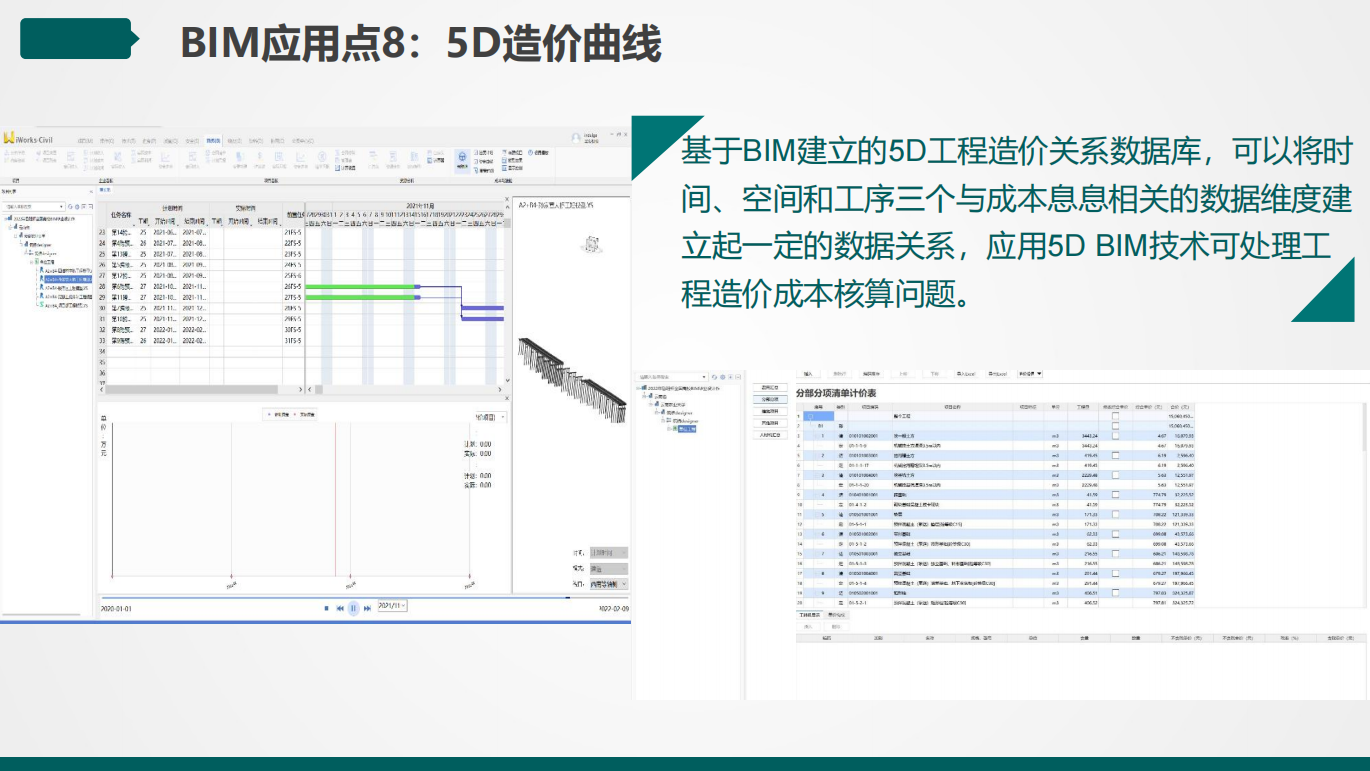

根据公路桥梁建造的清单与定额，制定本项目清单计价表与综合单价表，导入鲁班工厂，根据实时建造过程，实现工程造价5D可视化管控，形成5D造价曲线。

应用点3：

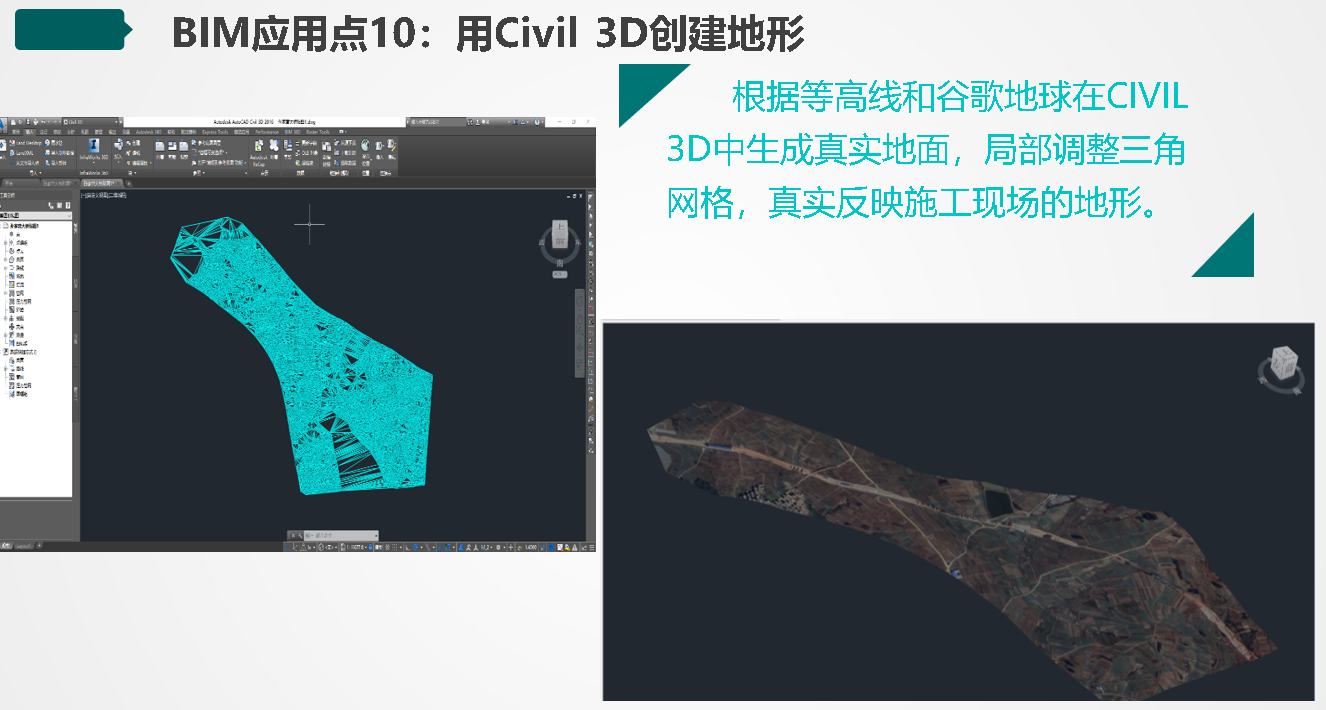

利用Civil 3D根据实际地形等高线创建三维曲面地形，并对曲面网格进行调整，利用谷歌地图导出大桥附近的卫星图片，实现卫星贴图，真实还原地形地貌。

应用点4：

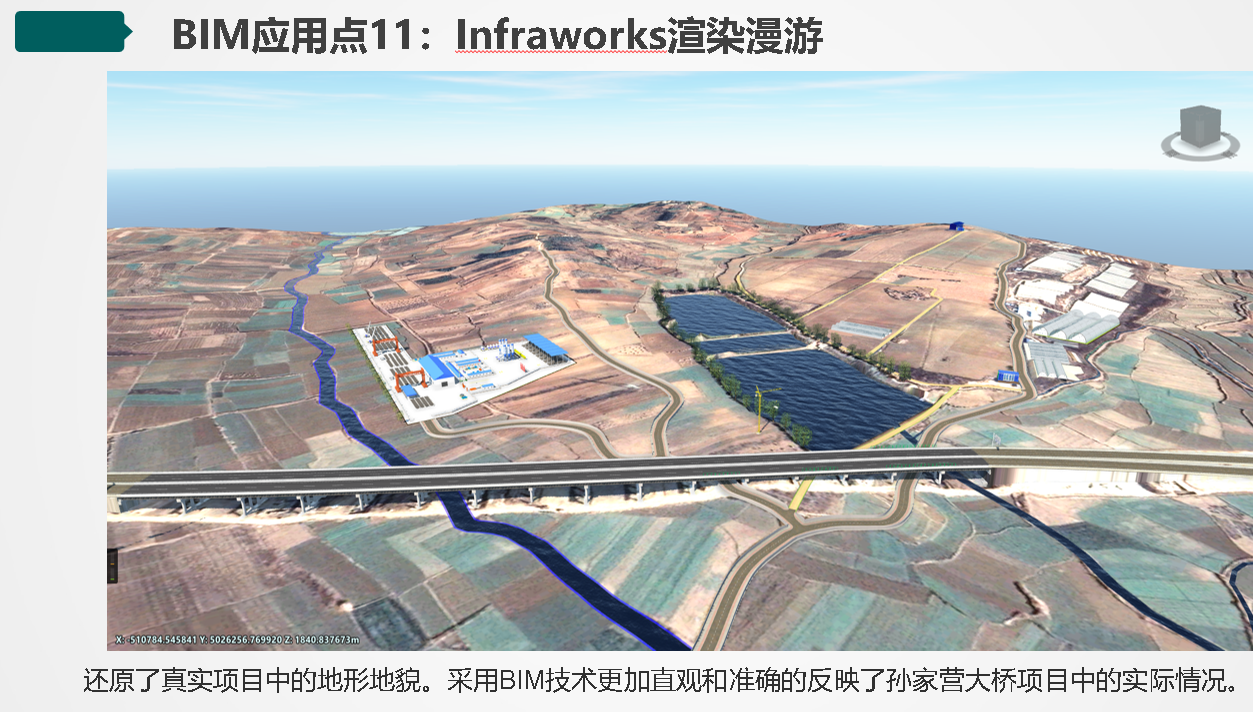

BIM+GIS：利用infraworks导入已创建的地形模型，1：1还原项目真实地貌。分别创建服务区工程模型，混凝土搅拌站工程模型，项目部工程模型，将地形模型，大桥模型及上述模型导infrsworks进行模型整合交互，实现大桥附近实景创建，并完成模型渲染漫游。

应用点5：

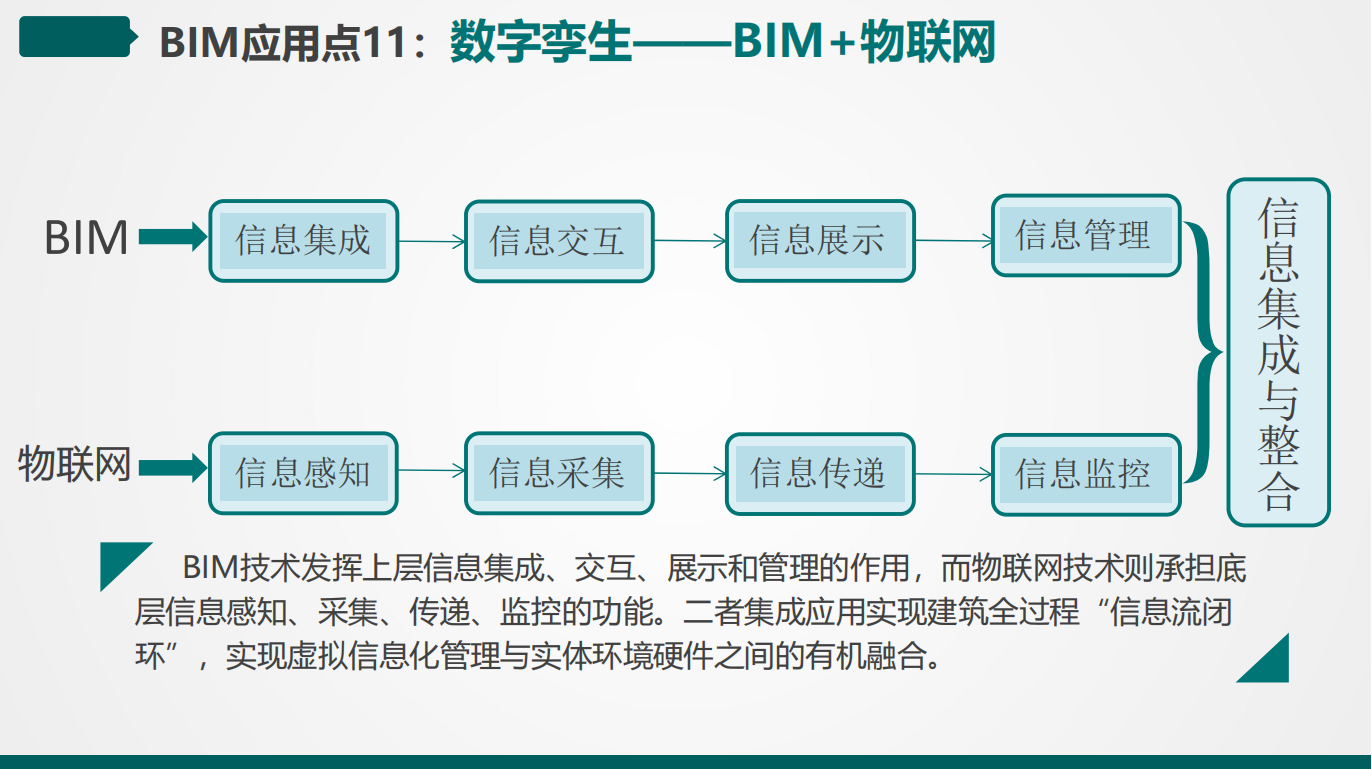

数字孪生：基于BIM协同物联网技术，实现信息模型与物理实体的信息传递与交互，通过物联网技术，无人机成像技术，智能传感技术，对大桥构件实时状态实施监测管理。实现桥梁工程数字孪生。
