团队介绍：

外瑞古德是very good的诙谐音译，因为我们希望我们队的所有人都能在比赛的过程中不断提升自己，不断从中获取知识，尽力完善每一处细节，呈现出最好的作品，成为外瑞古德的我们。团队成员来自土木工程、港口航道等专业，都有过学科竞赛等相关经验，综合素质较高。团队知识结构合理、优势互补，是一支团结协作、充满激情的优秀团队！

项目介绍：

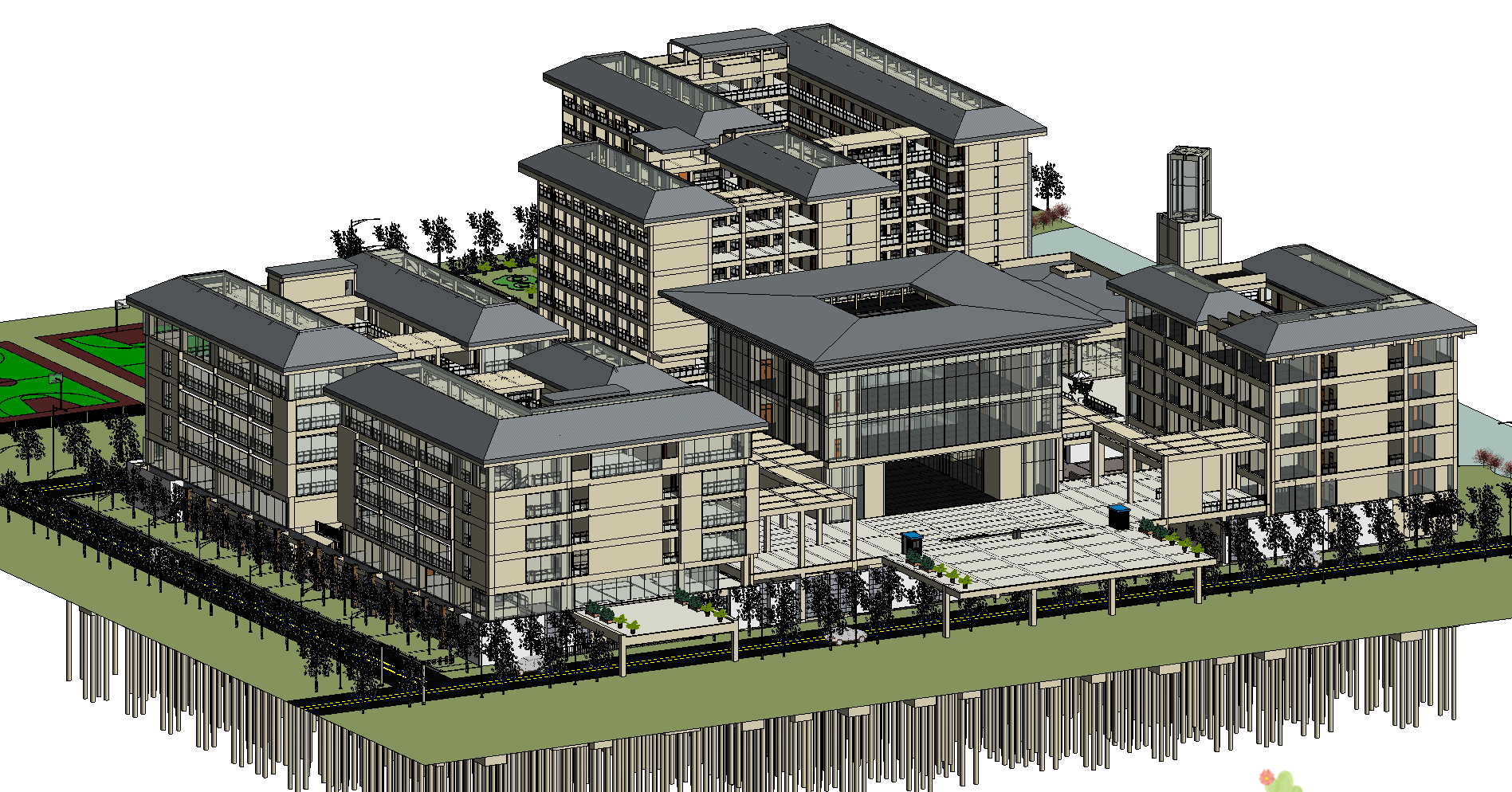

广州市黄埔区委党校新校区建设工程楼作为黄埔区未来培养党干部的新摇篮和新基地，建成后将在进一步提高该地区党员党性修养，壮大党的人才队伍建设，弘扬党的时代精神等方面，发挥至关重要的作用。 广州黄埔区委党校新校区项目涵盖了计算机网络系统、能效监管系统在内的23个子系统，运用了点云模型、可视化建模等新技术，显著提高了黄埔区委党校智能化系统的集成能力。而在施工项目管理当中结合多项应用点，按照安全标准化的要求，结合各项目反溃的制度落实状况，对项目进行修改、完善，使制度更适应工程现实需要。

应用点1：

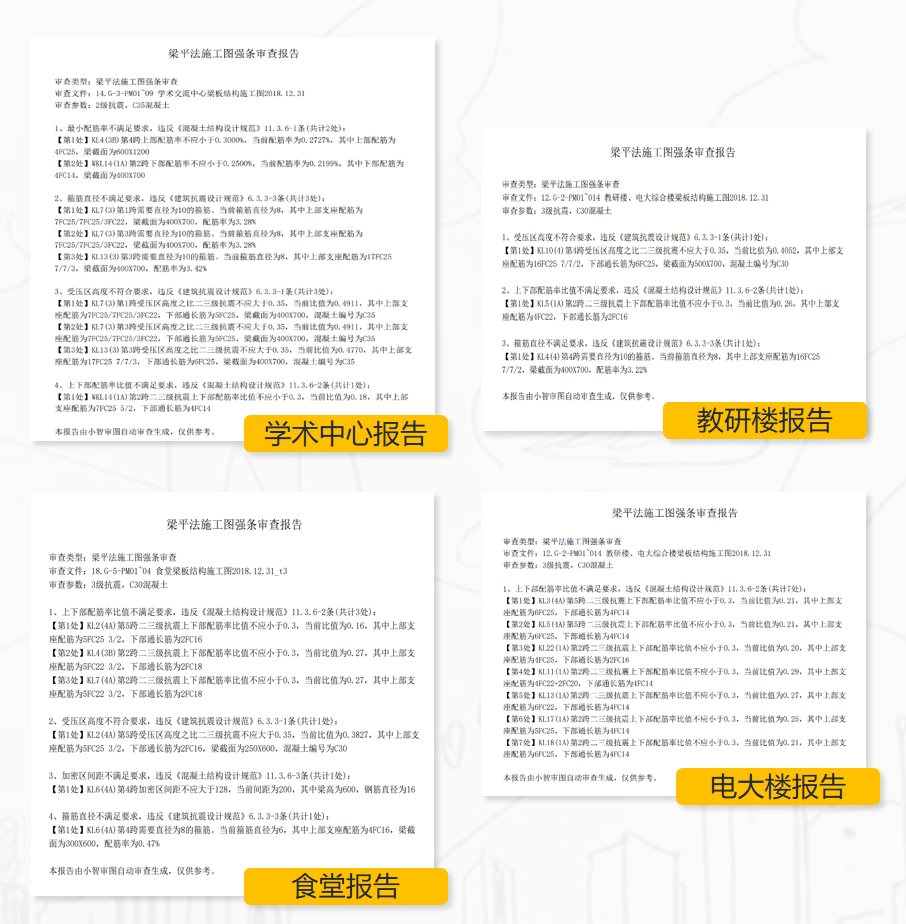

图纸会审 本项目利用审图软件对设计图纸进行审查，发现了多处图纸错误，其中绝大部分都是由于钢筋配比率与图纸所标明的抗震等级不匹配，我们根据报告结果对于图纸进行进一步修改以达到标准，而后再开始按流程进行专业BIM模型的建立。此步骤避免了因图纸问题而产生的施工错误，为后期的项目施工降低了损失。

应用点2：

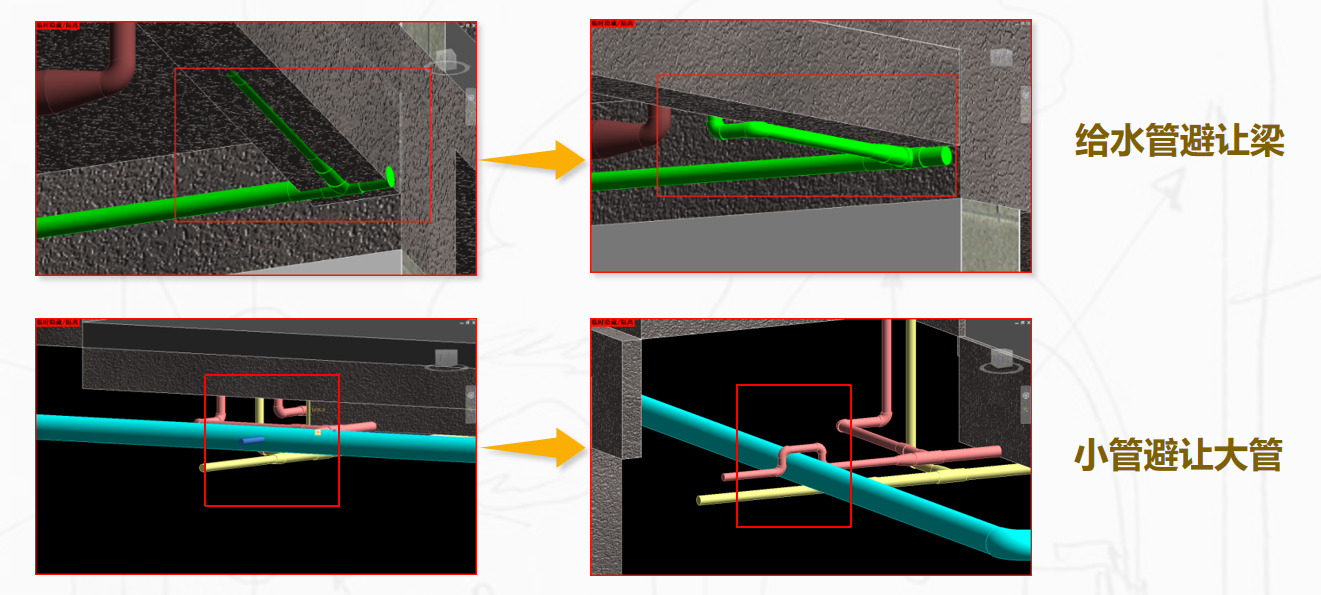

碰撞检查 通过红瓦建模大师对全专业模型进行碰撞检查，查出有上千处碰撞。本项目根据大管优先，小管让大管；有压管让无压管；低压管避让无压管的总原则进行了碰撞部分的修改。 对碰撞部分进行修改，有利于施工时建筑空间内相关的机电管线的实际布置, 用以确定合理的施工顺序, 以避免不同专业人员交叉作业所造成的不必要的拆改，提升造价人员算量的准确程度，降低造价成本。

应用点3：

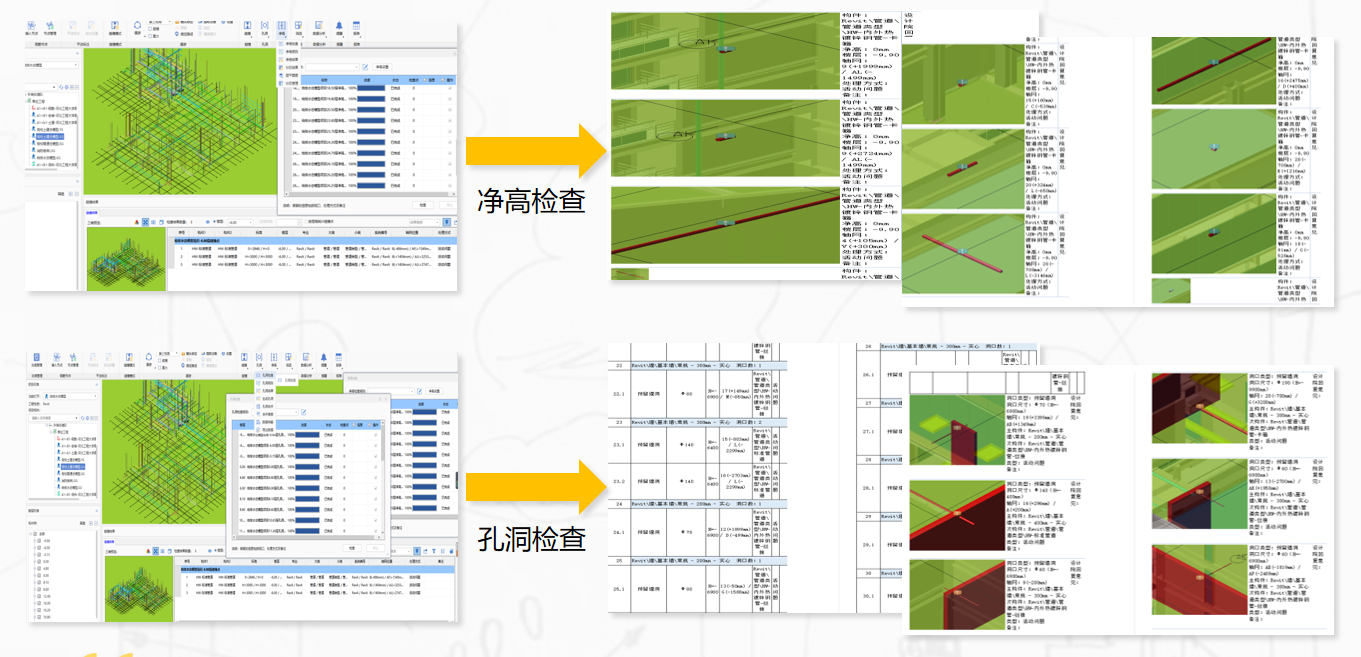

净高孔洞检查 在iworks中根据区域净高规则进行净高分析，可及时对不满足要求部分进行调整，实时优化各区净高及管线初排方案，减少后期变更。 预留孔洞检查功能，检测分析模型中管线与结构碰撞位置，结合验收标准，自动算出需要预留孔洞大小，提供检测结果报告，并且可以在三维中对其合理性进行定位反查和修改。例如模型首层的窗尺寸是900*1200,将预留950*1250的洞口以方便安装。

应用点4：

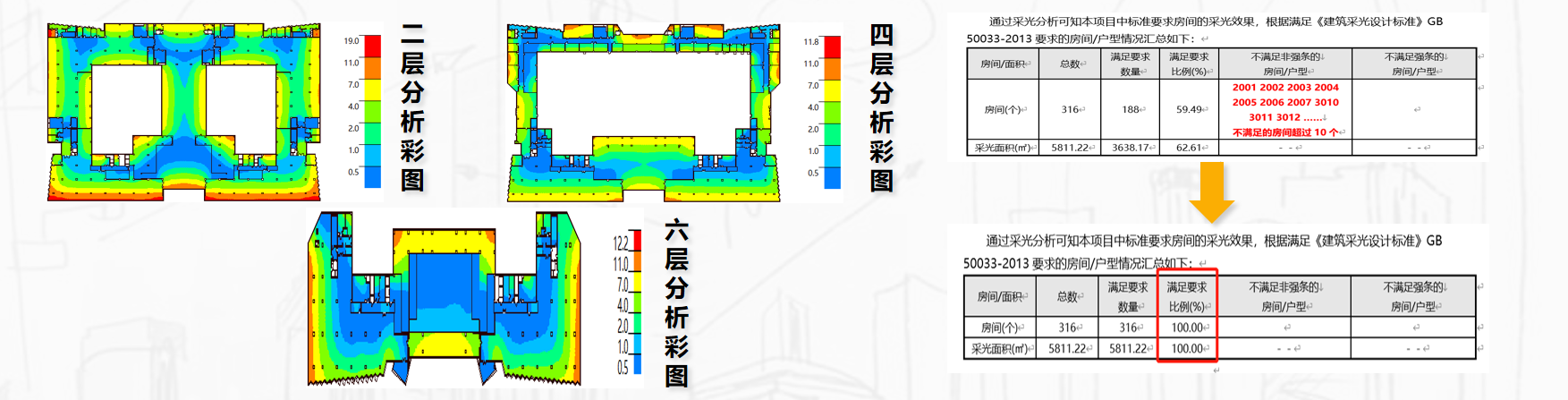

采光分析 对未经过更改的模型进行采光分析，所得到的报告有近乎三分之一的房间不符合采光设计标准，通过深入分析，得知不符合标准的房间可分为过亮与过暗。 本项目通过改变幕墙和窗户的样式，做到了让所有房间满足了标准。具体措施如：建筑内部中心的楼梯间采光不足，通过增添光伏板，让其达到了标准。建筑外侧的部分房间采光过量，通过将幕墙系统的样式改为具有百叶进行遮光的幕墙，使其达到了标准。

应用点5：

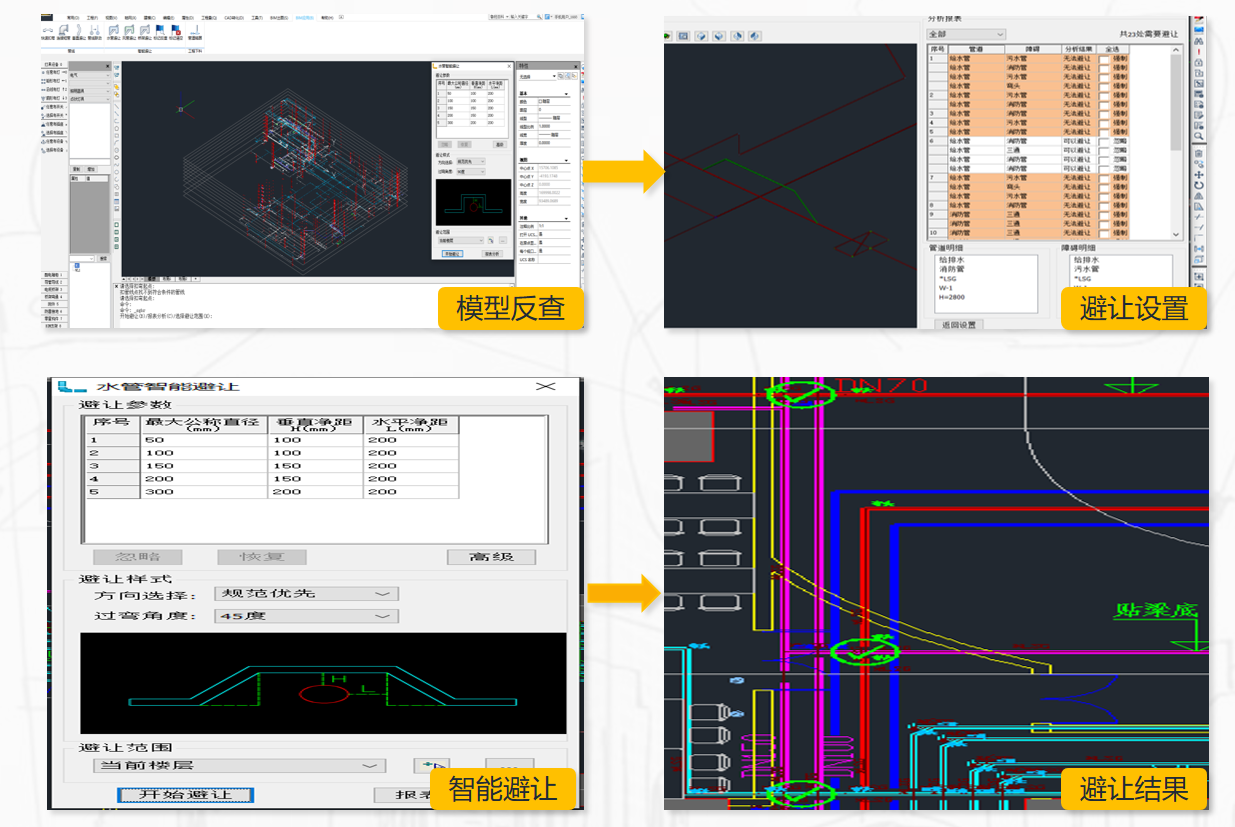

智能避让 通过iworks软件对全专业模型进行碰撞检查。利用模型反查功能，实施管线智能优化与管综调整，结合碰撞检查与施工规范，能自主判断需要绕弯的管线并快速进行管线间的避让，方便快捷。有个别未避让成功的，结合快速扣弯对其进行调整。还可以选择避让距离的类型对避让距离进行设置。这一操作大大提高了机电部分的碰撞修改效率，模型精确度也得到大大提升。
