团队介绍：

我们是来自新乡学院土木工程与建筑学院的这一队，指导老师为陈凡老师和袁大伟书记。团队成员中，其中土木工程4人，交通工程1人，队长为杨瑞波同学，队员有陈亦新、李亚、王晨阳、李晨怀同学。 团队成员均进行模型创建。应用模块中，杨瑞波同学主要负责组织策划、图纸整理、分配任务、模型融合、施工模拟工作；陈亦新同学负责建成渲染、成果收集以及PPT制作和讲解；李亚同学负责机电模型碰撞检查和模型优化、钢筋节点排布和优化；王晨阳同学负责VR虚幻引擎搭建、建筑外观调整；李晨怀同学负责施工场布排布和资料统计。 我们拥有不怕困难

项目介绍：

长葛市人民医院新区医院基地位于长葛市东北，距市区8公里，距京港澳高速2.1公里。实际用地面积122148平方米。现场地周边市政基础设施配套基本完善，项目施工条件具备，交通便利。本次参赛重点研究该项目病房楼在BIM中的综合应用。其中病房楼建筑层数15层（不含机房层），建筑高度61.35米。抗震设防烈度为七度，建筑物场地类别Ⅱ类，设计使用年限50年。

应用点1：

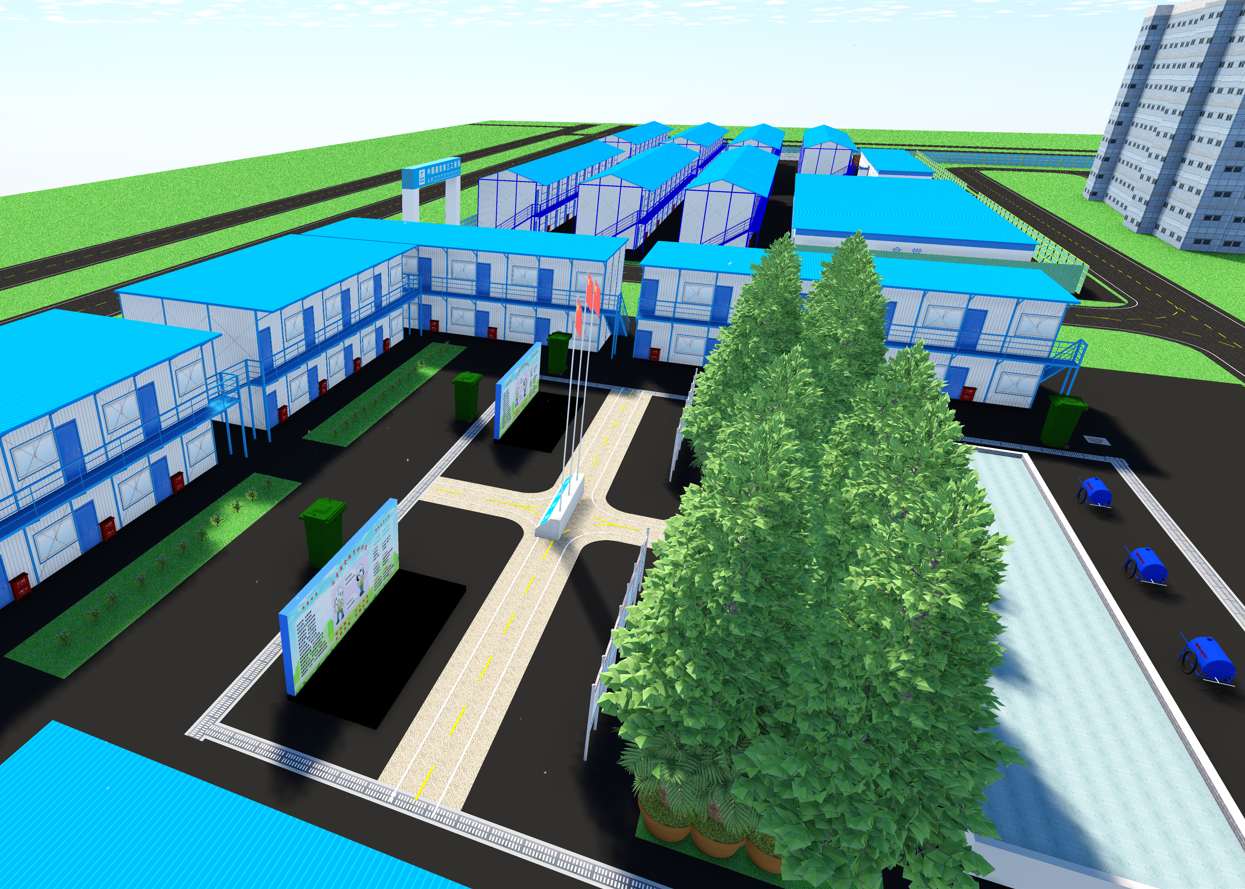

施工现场布置和资料管理：通过鲁班场布软件，将CAD场地图纸导入，合理布置施工场地。在排布中与施工方沟通交流，确定合理的工作流程，我们将场地布置模型合理构建，让施工方更方便地设定前期场地布置的方式，提高施工效率，降低场地布置的施工成本，方便生产工作有序进行。通过软件直接导出脚手架、材质、构件的汇总表，提供给施工方，方便设备的进出场顺序优化，同时方便添置施工材料，方便后期管理维护。

应用点2：

Lumion建成效果渲染及Fuzor可视化：渲染将合并过的revit模型导入Lumion，随后添置渲染素材库，对模型和场地进行了二次优化，最后拾取了模型的渲染路径，导出了渲染视频及建成效果图。利用Fuzor的游戏引擎优势，搭配VR眼镜实现真实漫游，便于了解施工构件信息，沉浸式漫游。我们还生成了构件信息的二维码，后续通过链接应用，让BIM模型真正实现数字化和场景化。

应用点3：

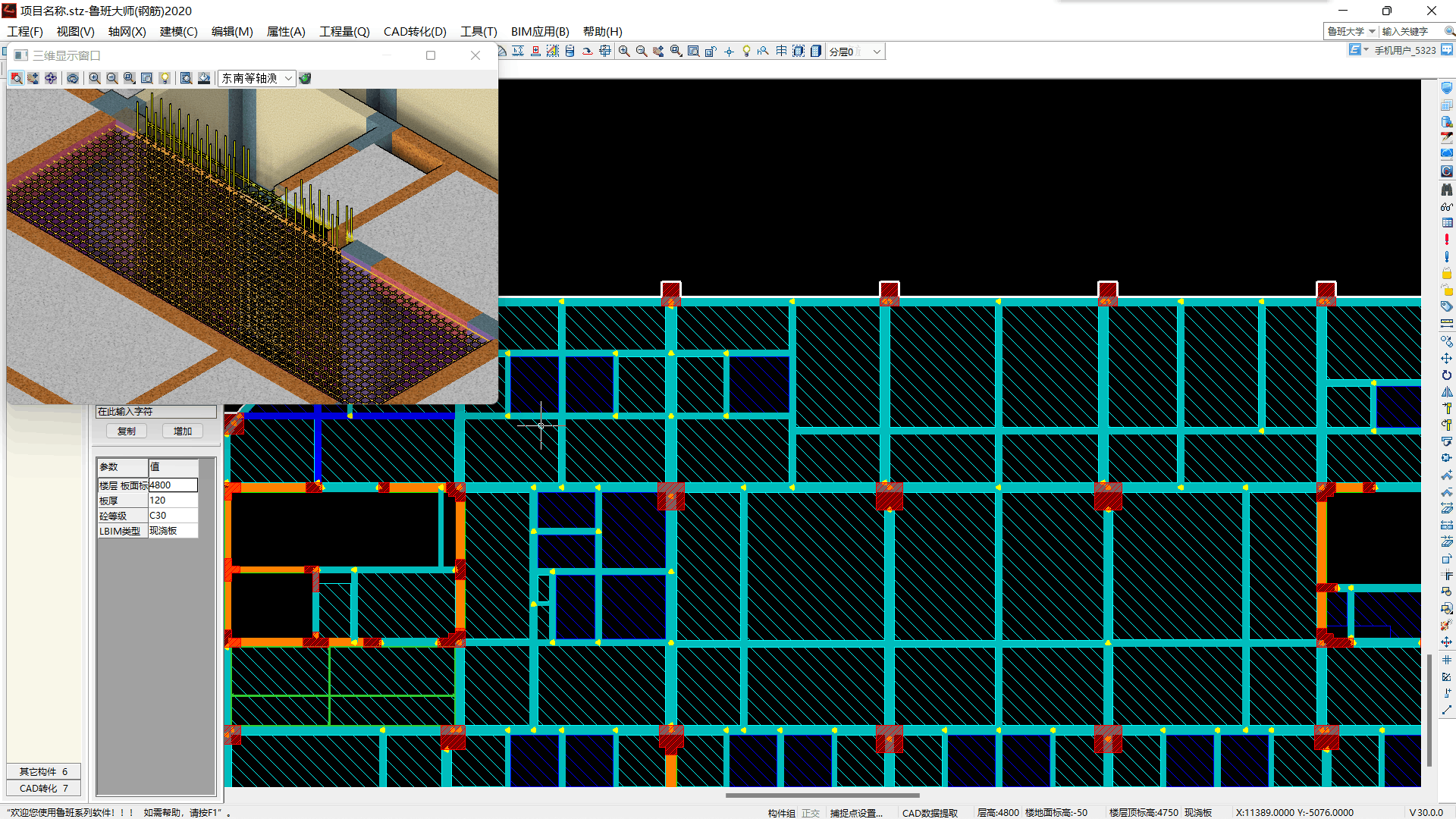

钢筋排布及优化：通过鲁班钢筋对重点节点钢筋排布建模，检查钢筋排布是否有交叉问题，对钢筋排布建模优化，方便了管理人员与施工人员沟通交流，降低沟通成本。也正因此，能够提升项目施工效率，减少工程的出错率和返工率。

应用点4：

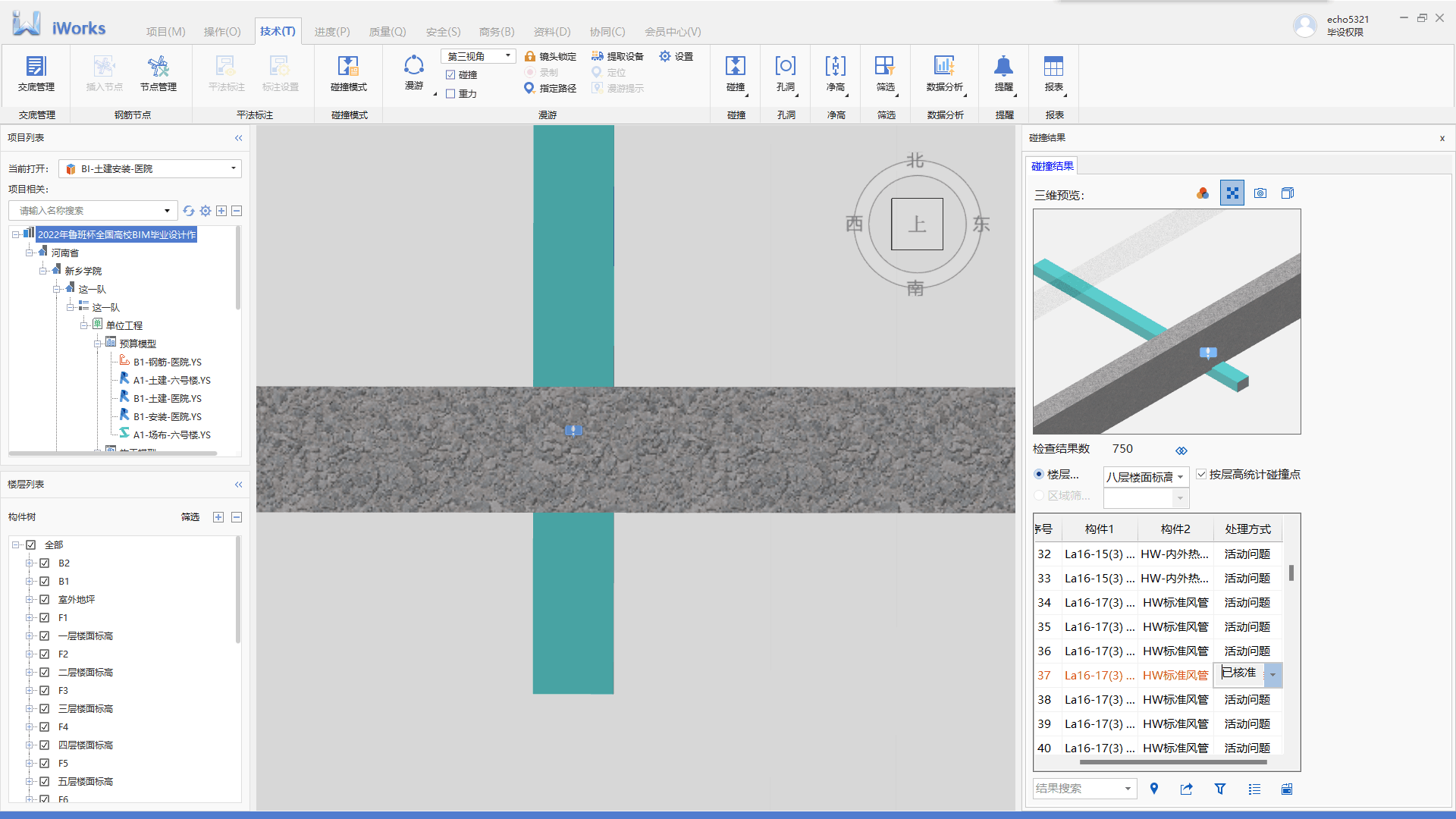

碰撞检查以及管线排布优化：将模型导入鲁班工厂，运用鲁班工厂合模碰撞，找出了管线碰撞的位置，并在Revit中做出模型修改。在此基础上联系施工方，与施工方交流探讨方案，对模型提出合理的修改意见。在本次碰撞检查中，我们为了保证精确无误，再次使用Revit软件合模，检查碰撞情况，核对碰撞检查的真实性，最终呈交机电模型的修改指导意见。

应用点5：

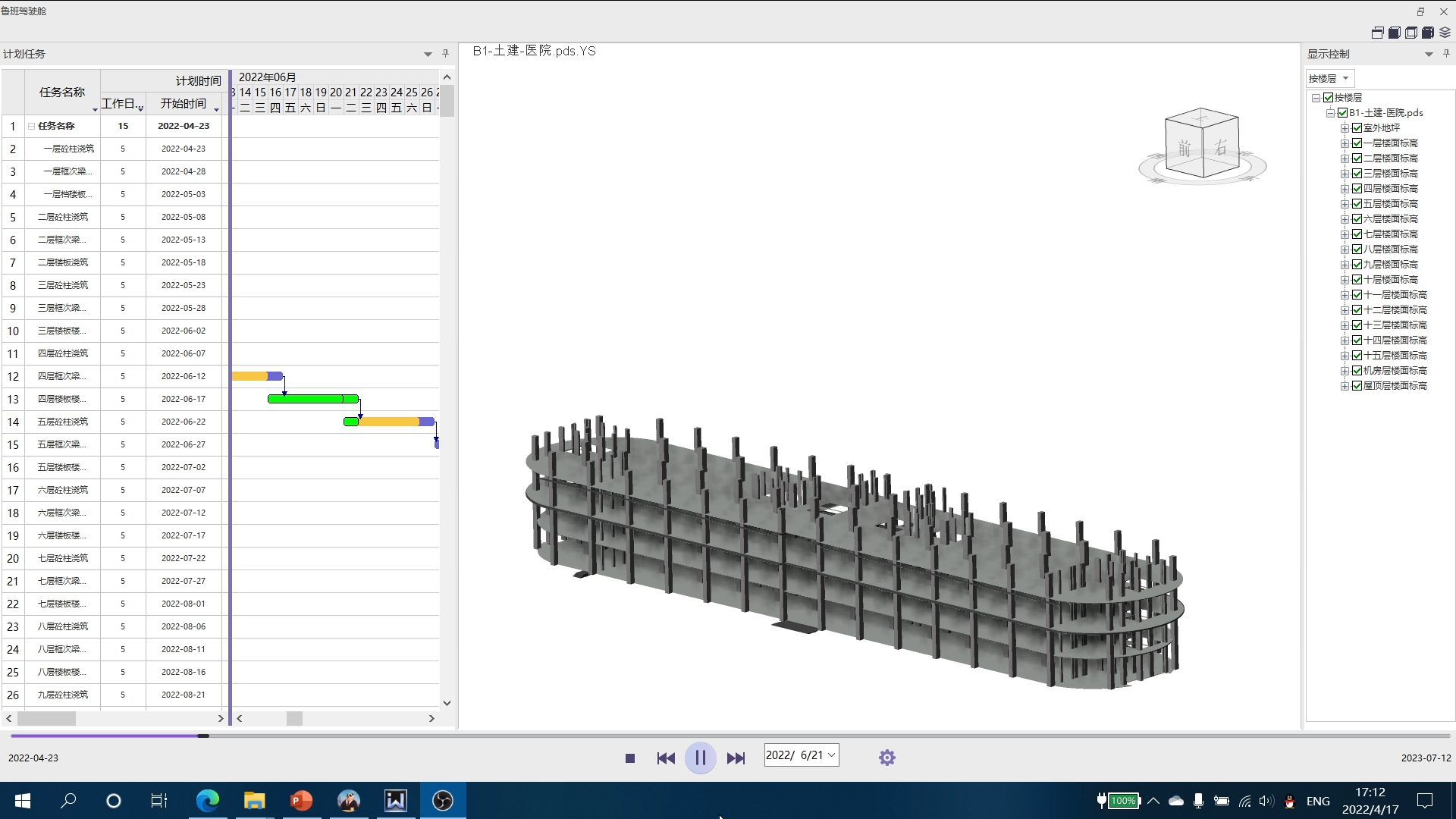

施工的进度管理：在鲁班学堂里学习了解鲁班工厂的施工进度管理方法，根据视频中的讲解指导，选择使用Excel做前期的施工进度表，询问施工方实际的施工进度情况以及他们的工期要求，将实际施工进度链接优化。将前期的Excel表格导进鲁班工厂，同时将模型也导进去，链接时间表和模型部分。最后，我们对模型优化，导出最终版的施工进度报表，同时导出了施工模拟动画，供施工方和甲方使用。
