团队介绍：

本团队共由两名指导老师与五名同学组成，两名指导老师分别为：赵全斌教授、张代理教授，五名同学名字及任务分配分别为：李烨：B4模块队长，负责土建、电气、场布建模、预制构件拆分布置等，郭蕾：B4模块队员，负责给排水建模、智慧工地设计及造价管理等，张凌宇：B4模块队员，负责结构、暖通建模、预制构件深化设计等，郝瑞平：B4模块队员，负责施工模拟、全景渲染及AR的应用等，刘善亮：B4模块队员，负责视频制作。

项目介绍：

本项目位于济南市，项目规划面积75134.51㎡，工程项目建筑面积31860.96 ㎡,地上建筑面积25169.21㎡，地下建筑面积6691.75㎡（本项目选取其中3#楼作为应用案例），本栋楼结构类型为框架剪力墙结构，地下2层、地上25层，基础形式为桩筏基础，主要功能为居住和商用。

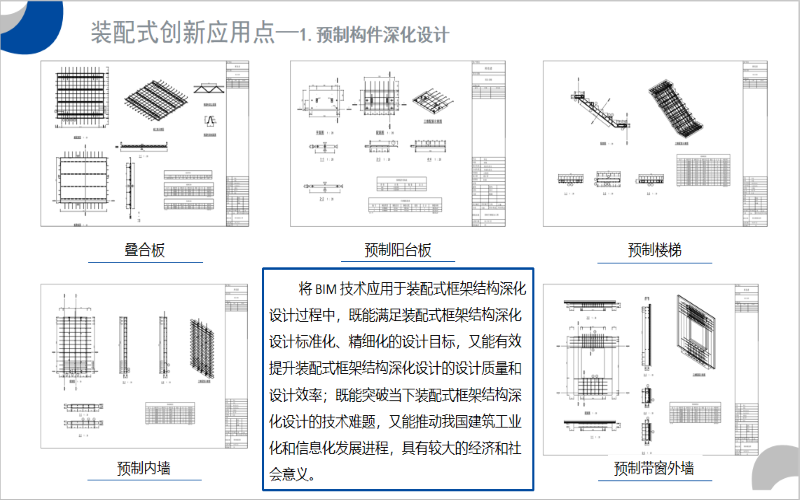

应用点1：

本应用点采用GS-REVIT软件建立结构模型，进行结构计算，对预制构件深化设计，共输出叠合板、预制阳台板、预制楼梯、预制内墙、预制带窗外墙深化设计图5张，将 BIM 技术应用于装配式框架结构深化设计过程中，既能满足装配式框架结构深化设计标准化、精细化的设计目标，又能有效提升装配式框架结构深化设计的设计质量和设计效率。

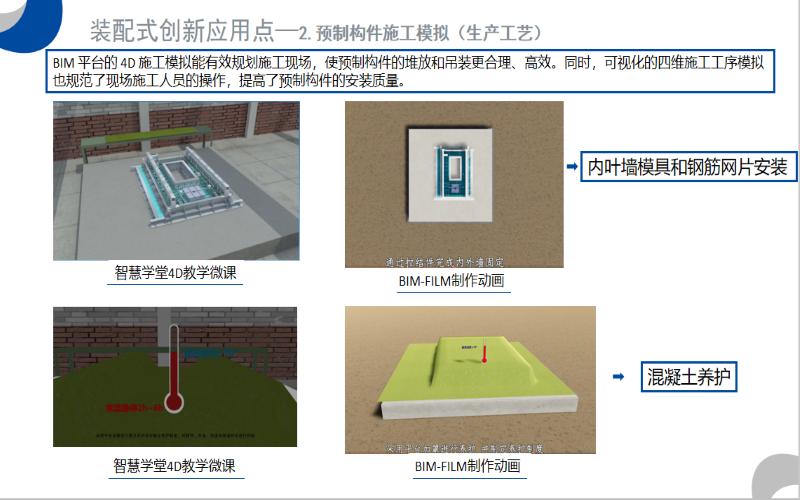

应用点2：

本应用点参照教学软件相关视频，采用BIM-FILM软件制作叠合板生产工艺流程动画及预制带窗外墙生产工艺流程动画。BIM 平台的 4D 施工模拟能有效规划施工现场，使预制构件的堆放和吊装更合理、高效。同时，可视化的四维施工工序模拟也规范了现场施工人员的操作，提高了预制构件的安装质量。

应用点3：

本应用点参照教学软件相关视频，采用建模大师软件对结构模型2层叠合板、叠合梁、预制墙等构件进行拆分布置。在预制构件拆分时，要考虑多方面的因素根据构件的复用率、构件的安装简易程度等进行拆分选择，同时要进行节点连接设计，以满足结构安全需求。

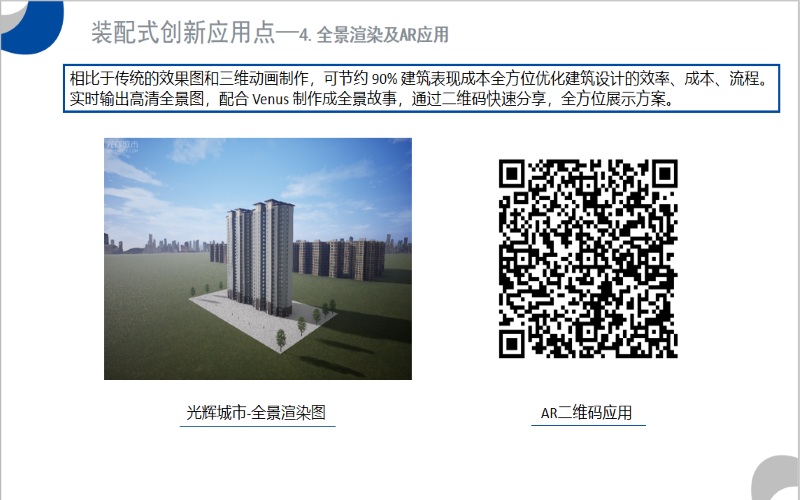

应用点4：

本应用点采用光辉城市Mars软件输出720全景渲染图及漫游视频，实时输出高清全景图，配合Venus制作成全景故事，通过二维码快速分享，全方位展示方案。相比于传统的效果图和三维动画制作，可节约 90% 建筑表现成本全方位优化建筑设计的效率、成本、流程。实时输出高清全景图，配合 Venus 制作成全景故事，通过二维码快速分享，全方位展示方案。

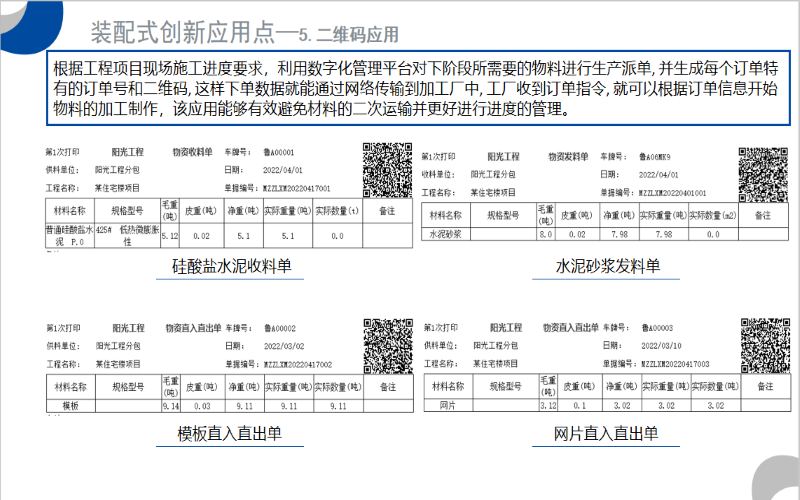

应用点5：

本应用点根据项目现场施工进度要求，利用数字化管理平台对下阶段所需要的物料进行生产派单, 并生成每个订单特有的订单号和二维码, 这样下单数据就能通过网络传输到加工厂中, 工厂收到订单指令, 就可以根据订单信息开始物料的加工制作，该应用能够有效避免材料的二次运输并更好进行进度的管理。
