团队介绍：

我们团队成员始终秉承着我校“实事求是，果毅力行”的校训，扎实学习，注重实际，并实现跨专业的相互协作。在专业老师的指导下，不断优化模型，对各专业进行应用分析，进行合理的管综优化、材料运用、工期安排等来有效减少建筑施工过程中不必要的麻烦，得出最佳方案。共同完成图书馆的土建、安装、场布的全专业精细化建模。在此基础上，对BIM模型进行BIM深化应用。

项目介绍：

华北理工大学图书馆位于河北省唐山市曹妃甸唐山湾生态城，形式结构为框架结构和框架剪力墙结构，地上8层，总建筑面积78000平方米，设计藏书300万册，阅览座位4700席。建筑耐火等级为二级、抗震防设烈度为七级。建筑体量庞大，且有较多幕墙，完成难度较大。

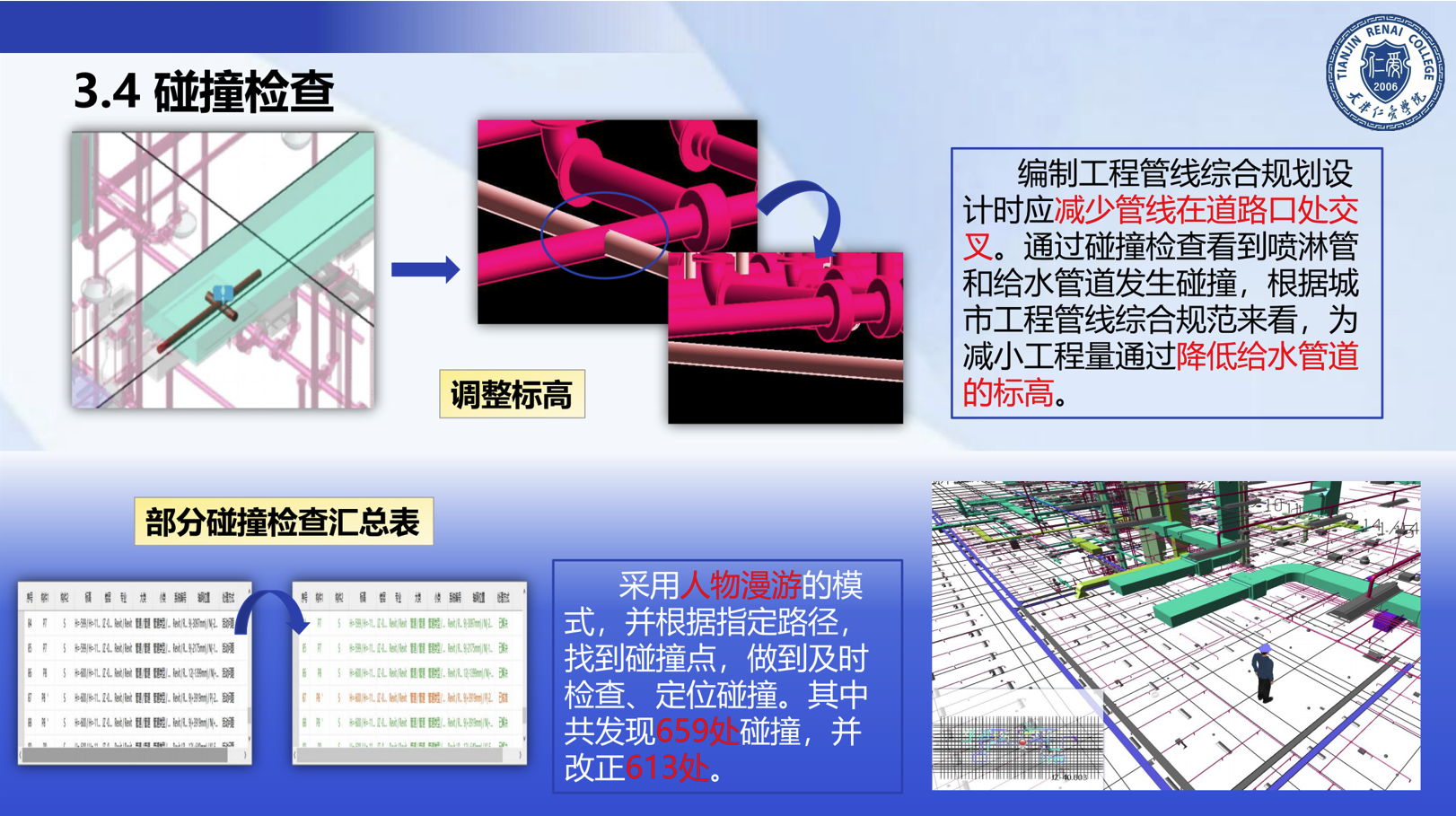

应用点1：

碰撞检查及优化：通过iworks软件对全专业模型进行碰撞检查，并且根据“大管优先，小管让大管；有压管让无压管；低压管避让无压管“的总原则进行管综优化设计。

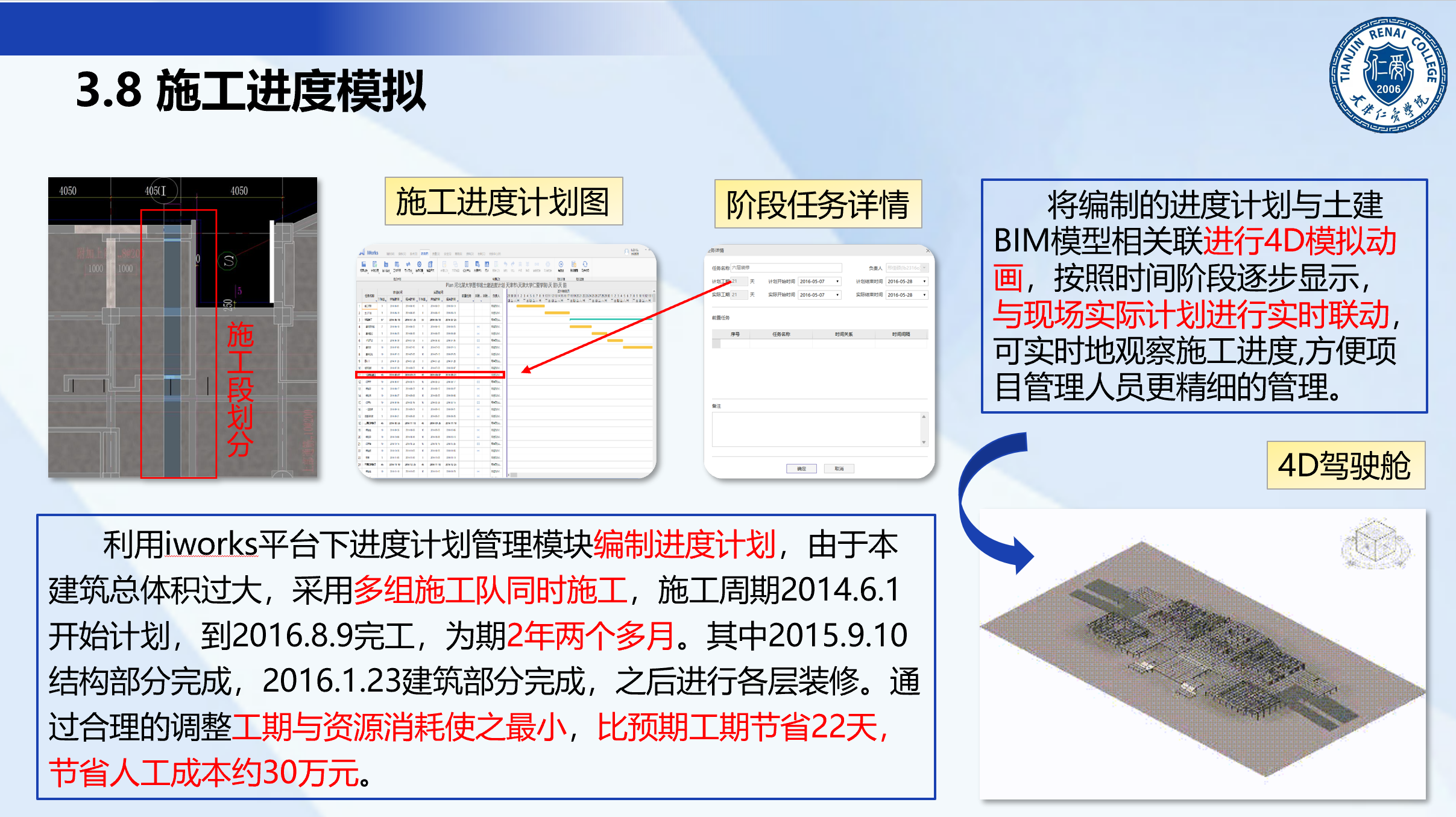

应用点2：

BIM-5D：在鲁班iworks中，通过进度计划编制及关联项目中各个时间节点，将原本的二维进度计划数据转化为可视的三维进度模型，每条任务根据施工段及构件建立其于BIM模型的关联，形成施工模拟方案，在与质量、费用、安全目标协调的基础上，实现工期目标，有效提高项目管理的效能，确保了施工正常有序进行和对施工进度的严格控制。使用鲁班驾驶舱，让模型按进度计划进行虚拟建造，实现项目的精细化管理。

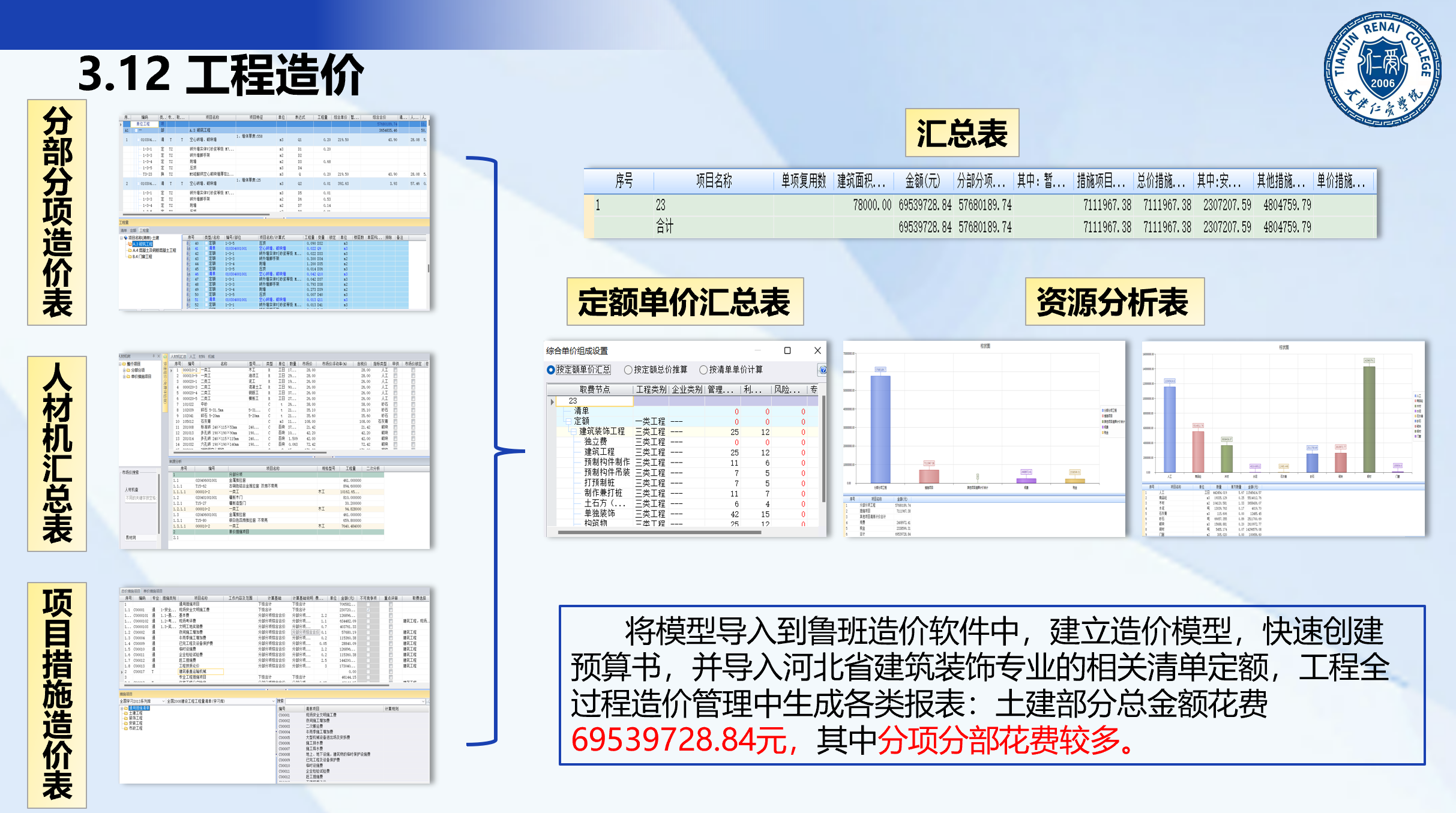

应用点3：

鲁班造价：将优化模型导出.tozj文件，再导入到鲁班造价软件中，建立造价模型，快速创建预算书，并导入当地的信息价，再工程全过程造价管理中生成各类报表，为成本核实提供数据。分析工程造价，提高采购的精确性、提高领料的效率，为工程资金计划实施以及分包结算提供工程数据资料。

应用点4：

质量安全协同管理：在鲁班工场中设置相应的巡检点及巡检任务，分配到巡检任务的人员在鲁班工场手机APP中对现场进 行检查，拍摄现场照片进行巡检记录。对出现工程质量问题的巡检信息设置主题、 优先级等再上传至鲁班协同进行审批，在协作模块上相关人可以迅速了解问题，并展开任务，从而对工程质量安全进行管控

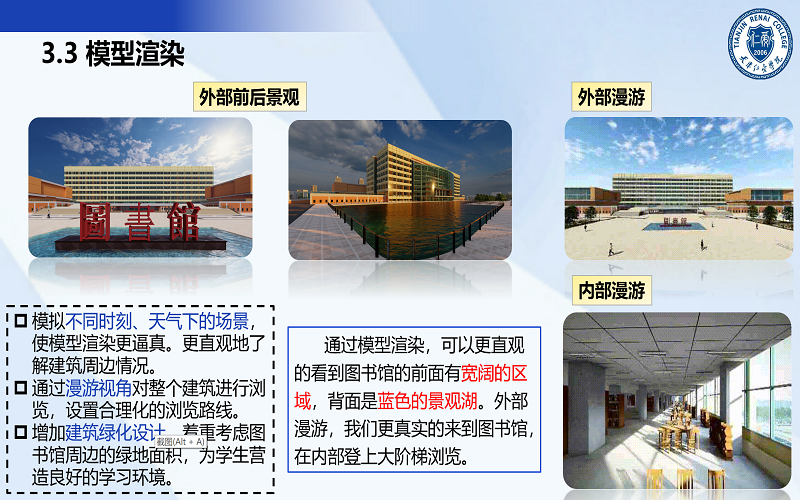

应用点5：

Lumion渲染：模型渲染采用实时的3D可视化工具lumion10进行渲染，它能够提供优质的图像，视频演示可以使我们在短短几秒内就创造惊人的建筑可视化效果。对于模型进行室外渲染，通过对内部与外部的渲染，增加室内设施和人物，模拟建筑运行时候的场景，对建筑内部的舒适感进行评估，使体验者更加真实的感受项目。
