团队介绍：

来自珠海科技学院（原吉林大学珠海学院）建筑与城乡规划学院建筑学专业的珠科BIM小组，由两名指导老师和四名学生组成，其中，指导老师：唐健伟（左一）、范昊（受疫情影响无法返校参与合照）；组长：邓洁莹（左二）；组员：陈君宇（中间） 、黄琤瀚（右二） 、崔恩诚（右一）。团队组长及组员分别负责工程资料管理；BIM 项目交付标准制定； BIM模型创建应用及其可视化；汇报成果制作等系列工作。

项目介绍：

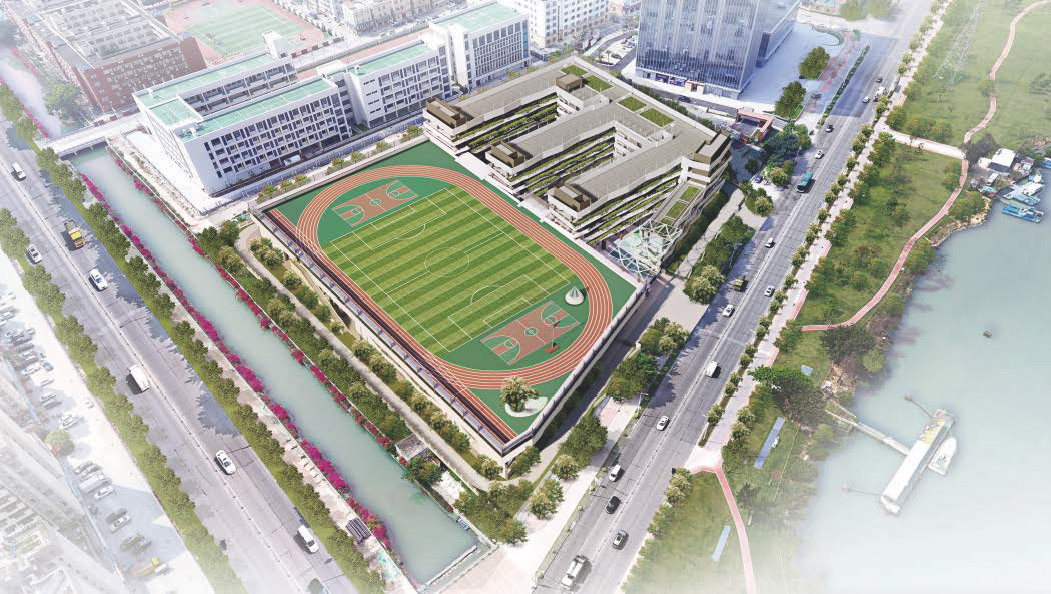

本工程位于广东省珠海市香洲区，结构类型框架结构，主要用于文教类建筑建设，项目总用地面积约23731平方米，总建筑面积约41507平方米。地上五层，建筑面积约35507平方米，地下一层，建筑面积约6000平方米，提供120个机动车停车位。本设计功能分区分为5个区，分别为校前区，办公区，教学区，文体运动区以及生活区。

应用点1：

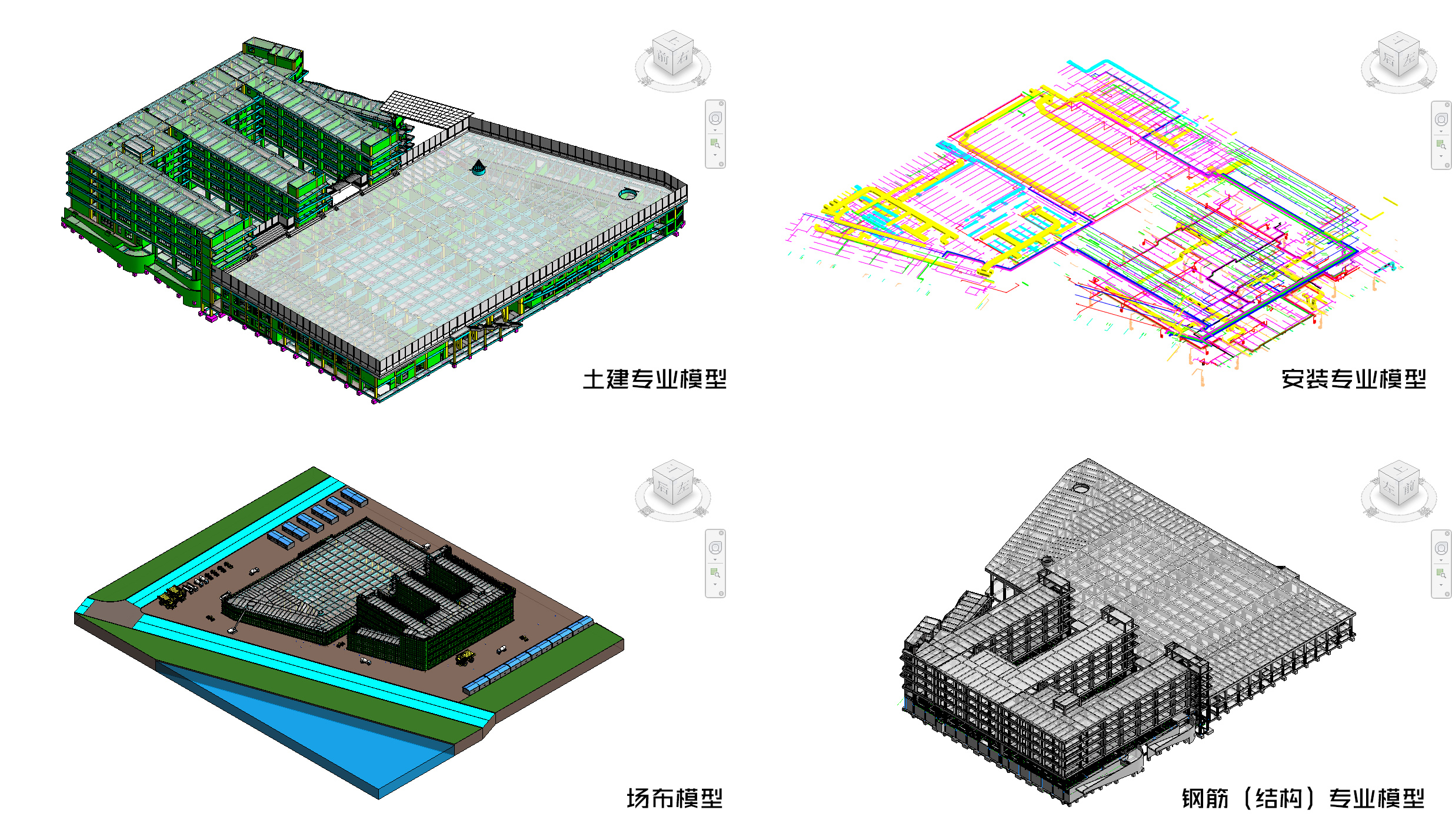

BIM的核心价值在于信息化，在实际施工前以三维图形化、构件对象化、信息参数化为特点的方式建立建筑物，以便找出潜在的问题并将其一一解决，以及模拟并分析设计方案会带来的影响。

应用点2：

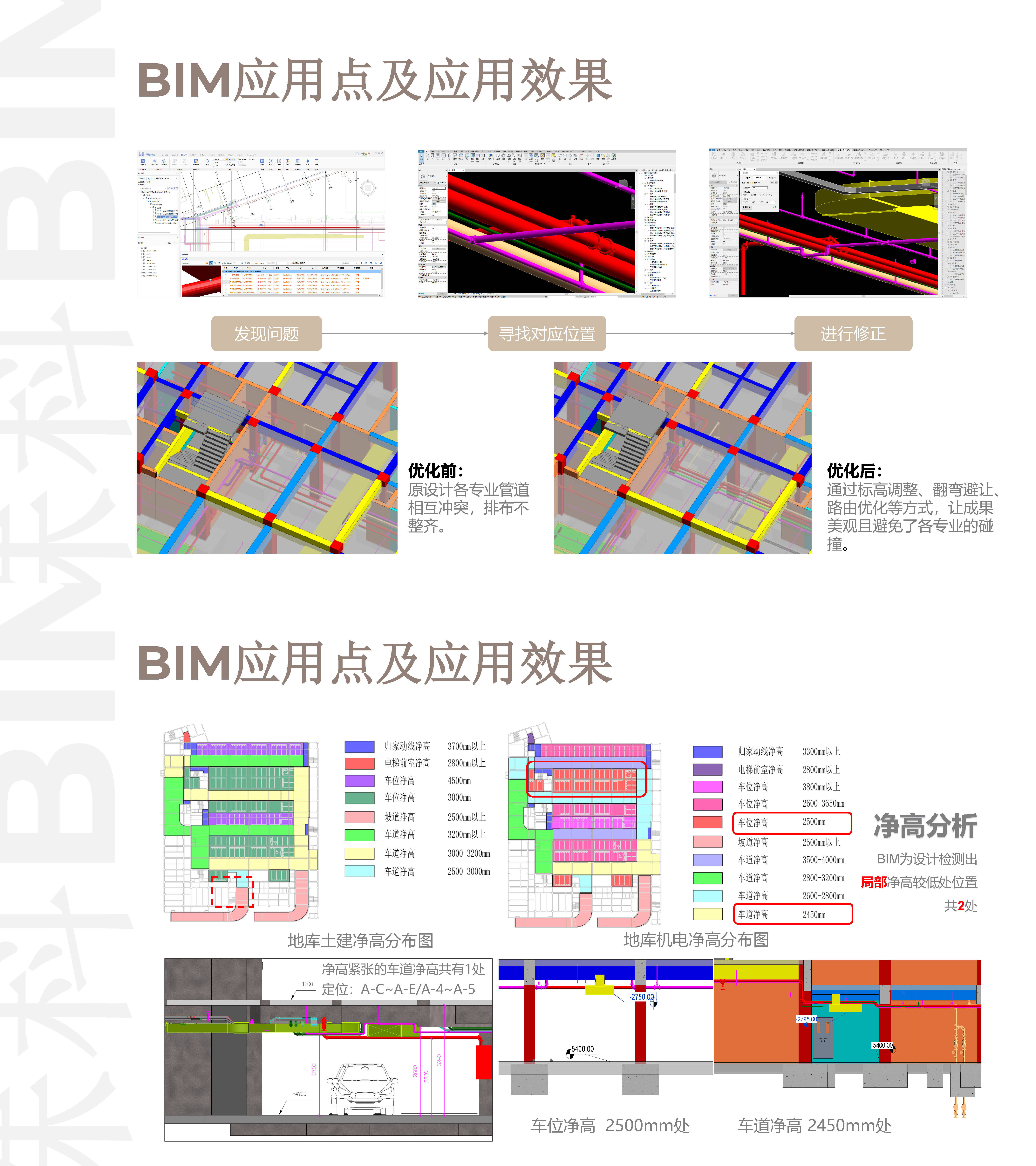

管综优化，成果美观且避免了各专业的碰撞；净高分析，检测局部净高较低处位置，及时进行调整。利用各专业精确的BIM模型，应用BIM三维可视化技术，当给排水、暖通和电气等专业管道之间碰撞时，利用建模大师（机电）的“精确避障”功能，就能实现管道精确避障翻弯，优化管线设计，避免设计错误传递到施工阶段，减少材料的浪费，避免碰撞返工，对建筑物的最终竖向空间设计进行检测分析，并给出最优净空高度。

应用点3：

三维渲染：利用BIM技术三维动态模拟，对模型进行精细化渲染，直观呈现共享空间室内外布置，对于各个部位建筑空间需求进行平面功能等分析，利用BIM技术初步优化总平道路长度、管线布置、海绵城市、绿色建筑布局，给建筑工程的设计和施工等阶段带来了极大的便利。

应用点4：

施工方案模拟：场地项目有限，阶段材料周转、场地策划需合理布置，施工现场模拟平面布局合理，内容全面，场布道路呈环状布置，工人宿舍与办公区分开搭建；进行可视化展示和施工交底。 4D BIM应用：通过Navisworks以动画形式呈现，将施工活动根据工作任务分解结构要求，分别列出各进度计划的活动内容；根据相关规范使进度计划分配合理，在规划阶段实现项目进度计划最优化。

应用点5：

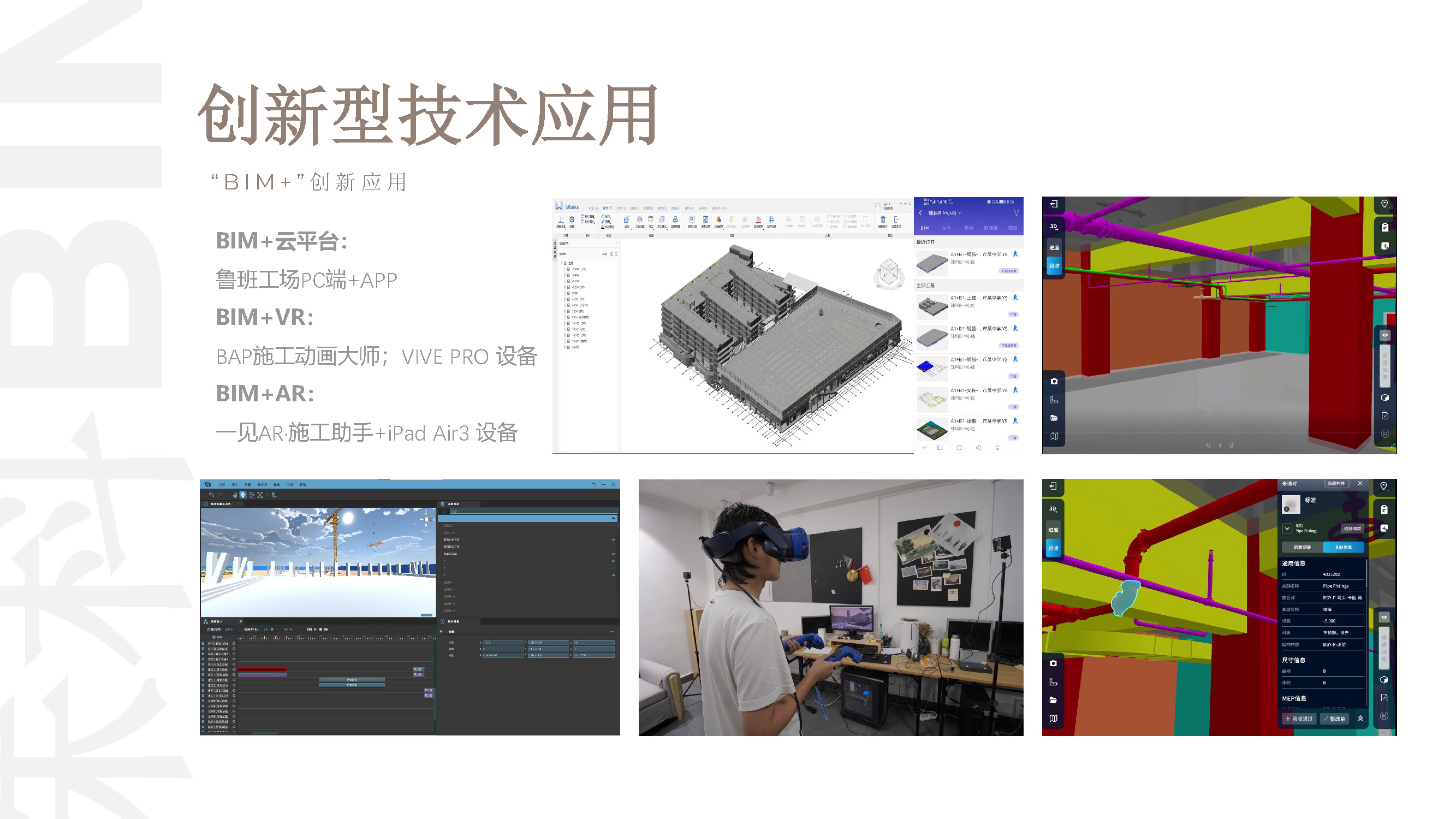

BIM+云平台：我们选用Luban iWorks PC端+APP，方便团队内部现场讨论复杂阶段深化设计。 BIM+VR：使用BAP施工动画大师制作专业的BIM“施工工艺模拟”动画以及BIM-VR作品，外接VR系统给建筑师多维度的人机交互体验，便于在多方案之间进行比较。 BIM+AR：在BIM的基础上，通过一见AR·施工助手将BIM模型信息植入虚拟世界中，再与施工现场实景结合，深度实现模型可视化。
