团队介绍：

昊極破空团队，队伍由高向前老师，黎姝洵老师指导，队伍成员有胥江明，徐孟川，张迅，邓伟，方凯。队伍立足于四川水利职业技术学院BIM协会。

项目介绍：

武汉立交桥工程位于汉口常青路与张公堤交汇处，南面毗邻民航小区，北望常青花园小区，也是将要建设的武汉市中环线北环段（下称北环线）与机场路的相交处，是武汉市北环线的一个重要节点。该节点是武汉市区北部的重要交通枢纽，是连接北环线、天河飞机场、汉口火车站、市区进出口的重要通道。

应用点1：

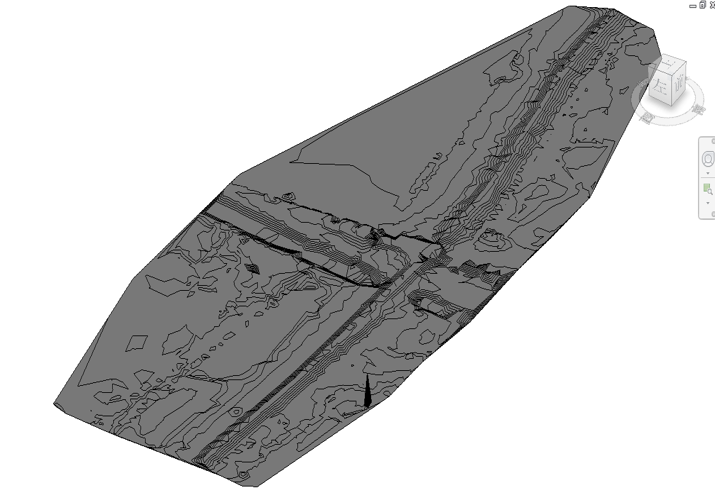

利用GIS技术，测量该地周围的高程，将测量所得数据通过CAD导入Revit，创建高程点。进而对该地地形地貌进行工程可行性分析，结合路线平纵确定其桥墩及承台埋深。

应用点2：

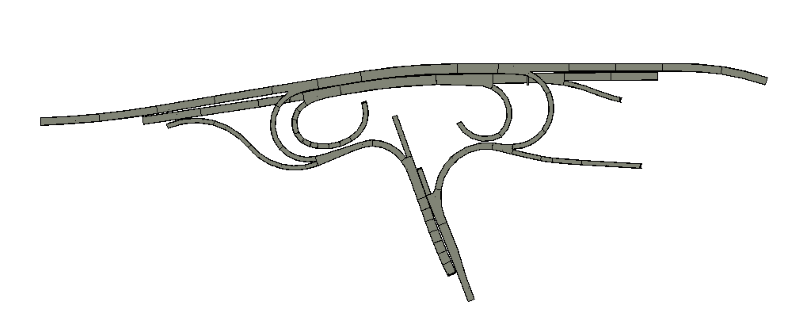

利用Revit中的参数化建模的功能，将传统的的设计思路与信息模型的全新表达方式相结合，为了提高设计效率，解决复杂工程模型的标准化、规范化的问题，采用参数驱动三维模型生成的方法，通过设定项目构件的参数，对模型的几何信息和非几何信息添加相应的约束，从而使模型实现参数可变，以便高效调整方案以响应项目进行中的各种变化，提高了效率。

应用点3：

借助Navisworks软件，在业主方档案资料协同管理平台，可将施工管理中、项目竣工运维阶段需要的资料档案等列入BIM模型中，实现高效管理与协同。对项目施工的关键节点进行方案模拟，重点关注总平面布置、交通组织，流水穿插等，更直观、更精确地发现并提前解决施工过程中可能遇到的问题，为不同施工方案提供可视化的沟通、分析、决策平台。方便了工程项目建设各阶段、各专业中，相关人员的沟通和交流，减少了建设项目因

应用点4：

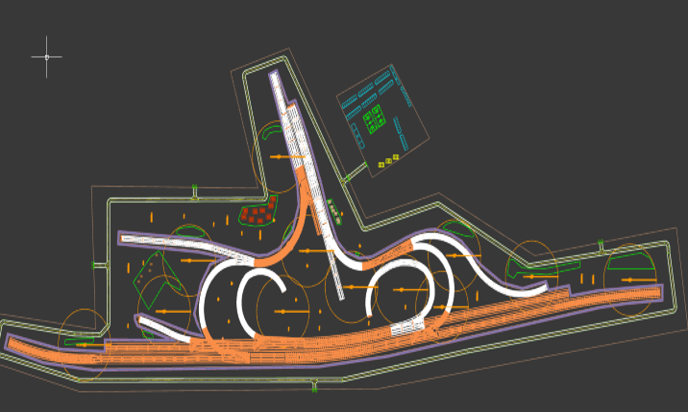

通过三维场布可以直观的了解大型机械进场的顺序，以及台班数量，使工程施工有条不紊的进行。有效提高了机械施工的效率。BIM的出现可以让相关管理人员快速准确地获得工程基础数据，为施工企业制定精确的施工依据，施工方法、施工顺序。为实现限额领料、消耗控制提供技术支持

应用点5：

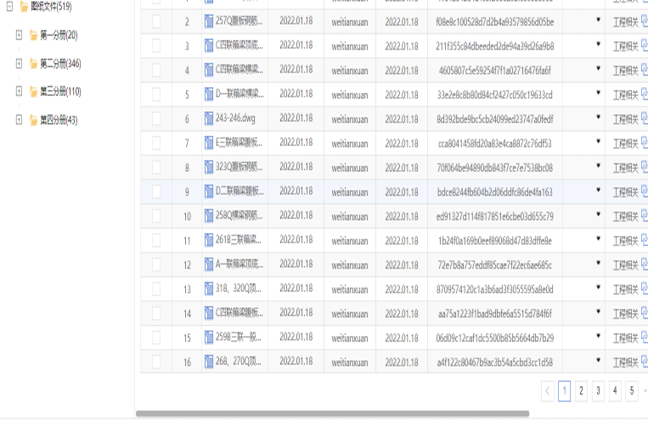

通过协同进行签证审批、图纸变更、方案报审、阶段报告等场景，自定义表单和配置流程节点，方便灵活。原本需要线下签章的文件，全部可以线上实现，并打印存档，流程节点会实时提醒到相关人，原本需要较长时间的线下流程在一天就可以完成，大大提高了效率。通过关联BIM模型、附件等形式，让相关人可以迅速了解问题，并展开任务。任务中的回复、照片可以让任务的发起人了解当前任务进度，做到实时把控
