团队介绍：

秋明山下队由山东理工大学建筑工程学院工程管理五人组成，该团队指导老师为李坤老师和任晓宇老师，对赛事进行指导工作。刘东浩同学担任队长，主要负责项目综合规划、安装模块建模、计算预制率等工作。刘培源同学负责钢筋模型制作、钢筋节点、质量协同应用等工作。牛紫曼同学负责场布模型场布模型建模、协同管理应用、PPT制作等工作。马云梦同学负责土建模块建模预制构件布置和拆分模拟等工作。

项目介绍：

本工程建设地点位于章丘区世纪西路以西，双山北路以北，兴旺路以东，北邻修建中的小区地块。本项闫用地内总体较为平整，地势西北略低。项目规模：15#楼为地上21层住宅楼,两层储藏室，地下一层层高3.00m地下二层层高2.80mp地下二层储藏室与地下车库连通。地上一层至二十一层为住宅，层高均为2.90米。

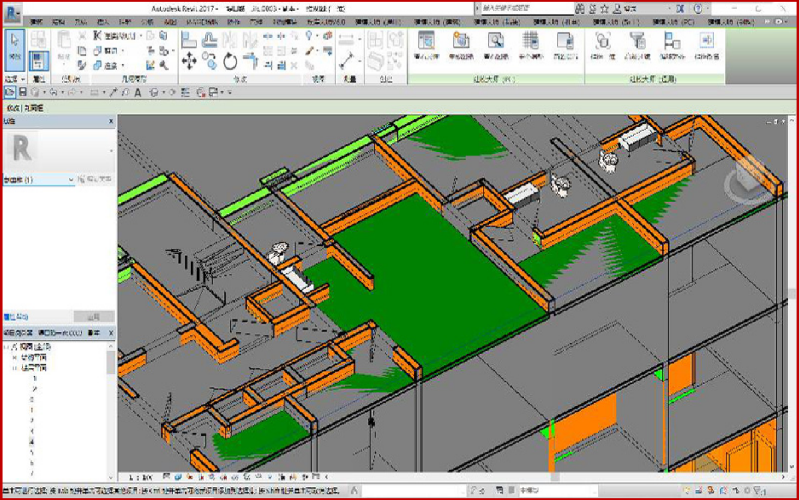

应用点1：

对15号楼进行预制构件拆分，在完成预制构件布置后，我们需要将大量预制构件拆分，为了满足快速精确拆分的需求，我们在鲁班预制构件转化功能下进行系统转化，最后达到了快速转化构件的效果。通过设置拆分构件规则，对所要拆分的预制构件进行快速准确的拆分。

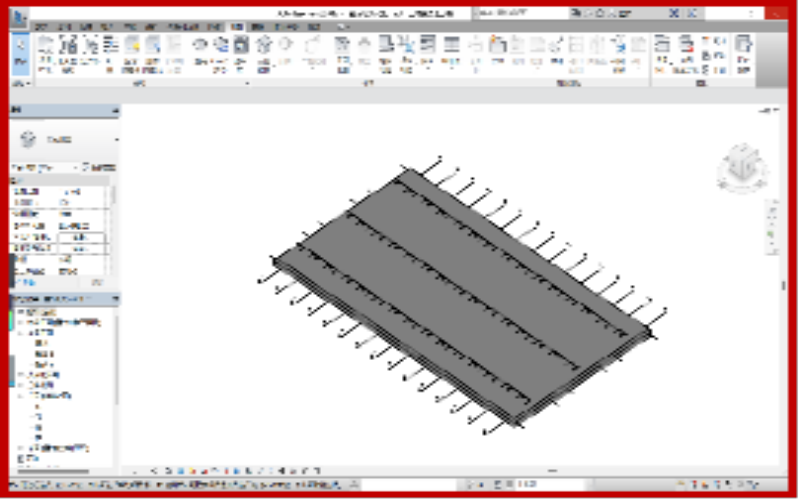

应用点2：

通过对预制构件进行属性细化，对本项目预制楼梯，板，墙等标注吊点位置，选择预埋件型号。利用BIM技术的可视化和可操作性，分类导出构件三维和属性清单，是生产人员更好理解设计意图，为预制构件生产加工提供技术指导，提高构件加工效率和减少返工现象。

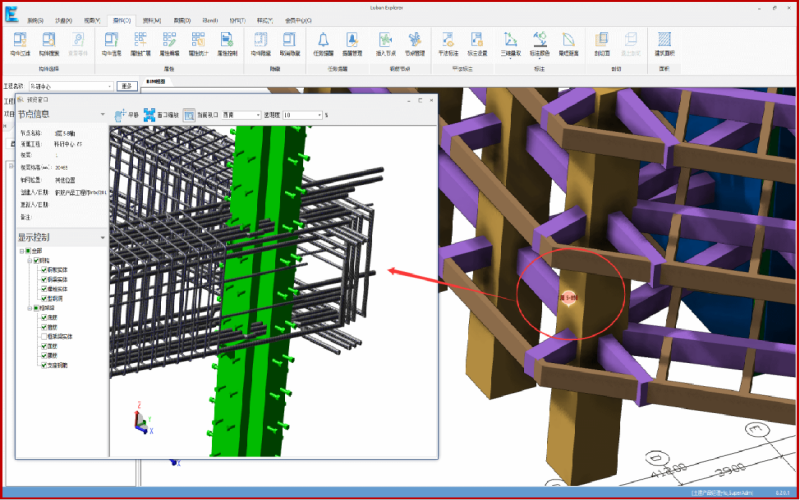

应用点3：

鲁班钢筋采用CAD转化建模，绘图建模，解决钢筋工程量的计算问题，通过鲁班钢筋节点进行优化，优化后的节点上传到Luban iworks中，进行钢筋节点位置定位。通过三维查看钢筋种类、级别、直径、长度等信息，实现图纸深化、信息共享，方便施工现场钢筋节点的指导。

应用点4：

利用iworks平台下进度计划管理模块编制进度计划，通过合理的改变工序之间的逻辑关系，充分利用关键工序的时差,科学地调整工期与资源消耗使之最小，不断地改善初始的计划。将编制的进度计划与土建BIM模型相关联，进行4D模拟动画，按照时间阶段逐步显示，与现场实际计划进行实时联动，可实时地观察施工进度,方便项目管理人员更精细的管理。

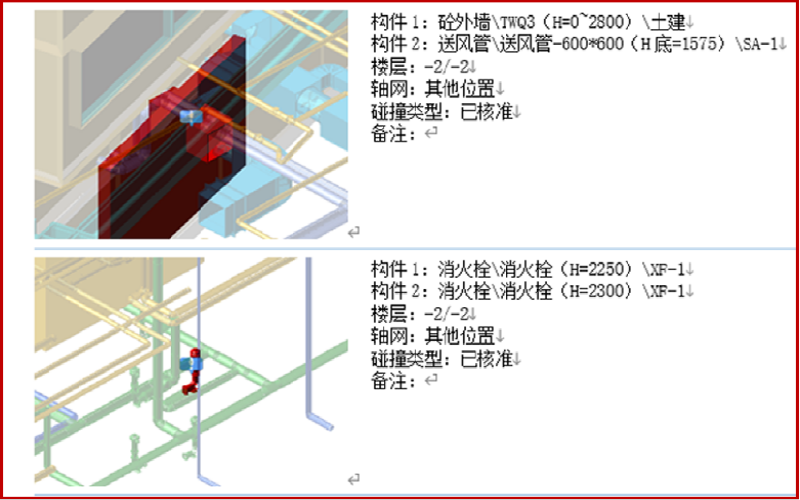

应用点5：

构建天玺15号楼三维BIM模型,通过鲁班平台进行碰撞检查，进行专业 间碰撞检查，通过云计算功能查找碰撞点，输出检查报告，通过鲁班iWorks，碰撞得出15号楼1层碰撞点为406个，返回原建模软件修改模型碰撞位置，碰撞点数量最终降为0，获得优化模型，这减少 了图纸的变更次数、优化施工方案，方便了施工，节省了建筑材料，有效实现了施工的能耗节约。
