团队介绍：

团队指导老师：党晓旭，博士、副教授，工程管理系主任。交通运输部软科学入库专家；李文琴，硕士，副教授，研究领域和方向：管理科学与工程、项目管理等。成员4人，均来自管理学院工程管理专业，队长吕志鸿，负责暖通、场布、景观建模、进度计划编制、景观设计深化、成果展示PPT与视频制作；队员雷盼杰，负责强弱电、幕墙建模、安装全专业预算文件编制，客房精装设计；队员李超，负责土建专业建模、土建预算文件编制、钢筋深化应用；队员张璐，负责给排水、消防专业建模、施工工艺动画制作、施工管理应用、模型渲染与漫游视频制作。

项目介绍：

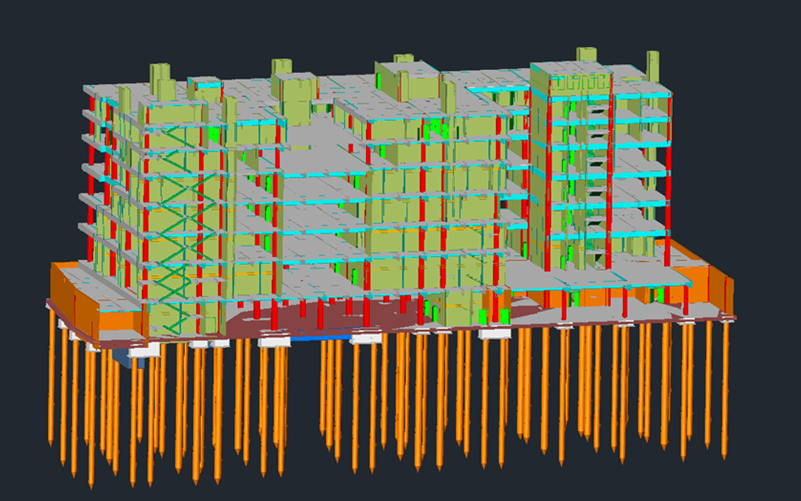

本项目位于广东省广州市，为大型商业综合体建筑。总建筑面积31953.7㎡，招标控制价100409940.43元。建筑结构为钢筋混凝土框架结构。地上6层，为商铺、酒店，地下一层，为机房、停车场；五、六层及屋顶设计有空中花园，建筑绿地率达35%。本项目建筑功能复杂，建筑与安装专业需紧密配合；单体建筑面积大，装修与室外景观要求高；预留施工场地狭小，安全文明施工考虑因素多；各工种穿插作业面多，施工现场管理难度大。本团队依据以上工程难点，利用鲁班系列BIM软件，对项目进行BIM深化设计、施工设计、项目管理应用，共2

应用点1：

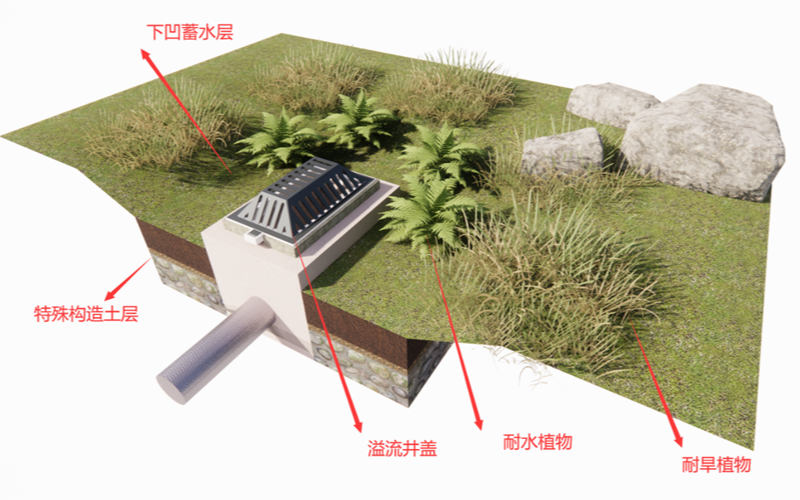

本项目位于广东省广州市，属于年径流总量控制率的 V 区，年径流总量控制率应为（60%≤α≤85%）。本团队查阅《建筑与小区雨水控制及利用工程技术规范》（GB50400-2016）等相关资料，结合现有实际案例，制作了下凹式绿地模型，并依此导出其构造详图。将此设计应用于该项目的室外景观，可使项目绿化景观达到调蓄雨水、控制地表径流等目的。

应用点2：

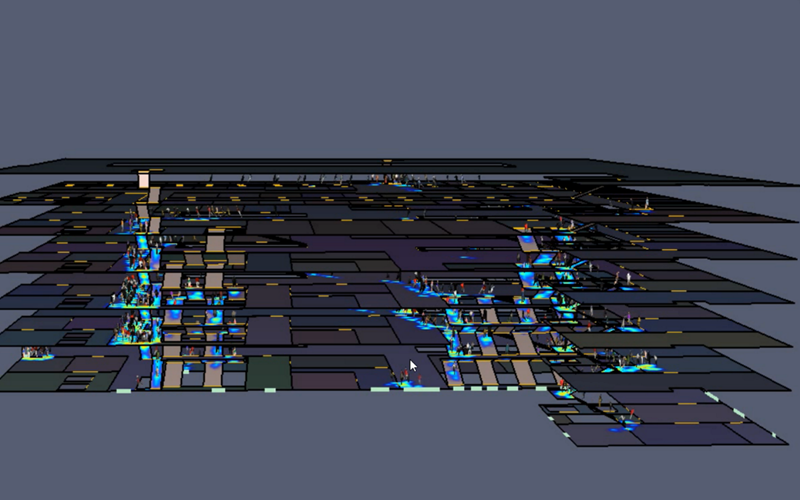

本项目为大型商业综合体建筑，项目实际运营时人员密集，消防设计十分重要。本团队利用Pathfinder软件创建本工程楼层房间模型，结合《建筑设计防火规范》GB50016-2014，在软件内预设房间人员密度，模拟火灾逃生场景，并导出逃生过程中的人流量密度图像，为消防逃生通道的设计提供直观的设计参考。

应用点3：

本项目含一处剪刀楼梯，楼梯间构造较为复杂，但缺少该楼梯的详图，给项目建模、施工带来不便。本团队采用“建立模型-动态剖切-标注出图”的流程，利用鲁班土建，可任意建立剖面后对构件尺寸进行快速标注，输出本楼梯的详图，该方法可用于实现BIM正向设计出图。

应用点4：

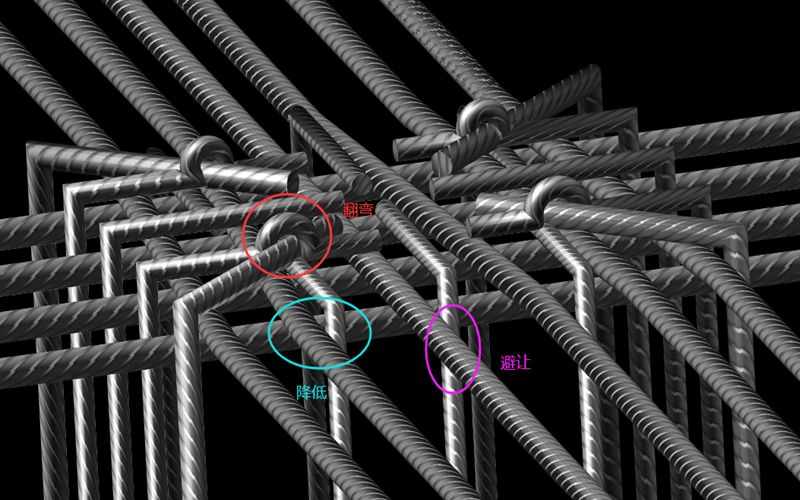

利用鲁班钢筋软件，结合平法规则，高效创建钢筋三维实体模型，再利用鲁班节点对已经形成的钢筋模型如梁柱节点、变截面梁跨等钢筋密集区域进行优化，对钢筋碰撞点进行细致的调整、修改，最后生成钢筋节点施工交底方案，指导实际施工。

应用点5：

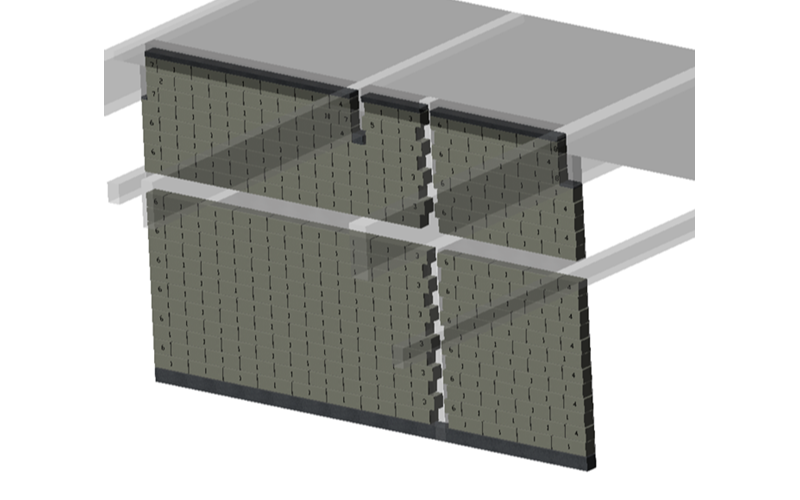

本项目砌体墙采用蒸压加气砼砌块砌筑，利用鲁班排布软件，充分考虑二次结构构件，如构造柱马牙槎、圈梁过梁等影响，结合现场实际经验与规范要求，对砌块排布进行设置，使砌块排布结果跟贴近现场，并导出墙体排布图、砌体排布下料表等，达到施工材料定点定量投放、减少二次搬运的损耗的目的。
