团队介绍：

建筑工程队来自山东商业职业技术学院，团队指导教师由学校晁风芹、李广鹏及青岛东建建设有限公司的张玉英组成，全程指导鑫江研发中心项目的BIM建模及应用。队长张宇负责土建、钢筋、幕墙、楼梯等建模工作及应用点制作；队员周智博负责土建、钢构、场布、暖通等建模工作及应用点制作；队员张新宇负责土建、核心筒、消防、暖通、给排水等建模工作及应用点制作；队员李丛富负责土建、裙房、消防、给排水、暖通等建模工作及应用点制作。团队秉承校训“尚德蕴能，日精日新”，分工协同，精益求精，高质量、高效率的完成了项目的创建及优化。

项目介绍：

鑫江研发中心项目由青岛东建建设有限公司承建，位于山东省青岛市黄岛区，近唐岛湾中心商务区，未来规划新区的商贸、金融、对外开放的发展中心。项目基地南侧面向南海海湾，有良好的的资源景观优势资源。两座双子塔位于基地南侧，向海，以研发办公为主，裙房位于塔楼北侧，为研发成果展厅及餐厅等配套用房； 工程总建筑面积 179681.15 ㎡，建筑整体高度165米，工程塔楼采用筏板基础，结构形式为钢骨柱框架-剪力墙结构；裙房为钢框架及桁架结构。地下三层，地上裙房局部两层，总高度三十五层，分别为塔楼一、塔楼二、塔楼裙房。

应用点1：

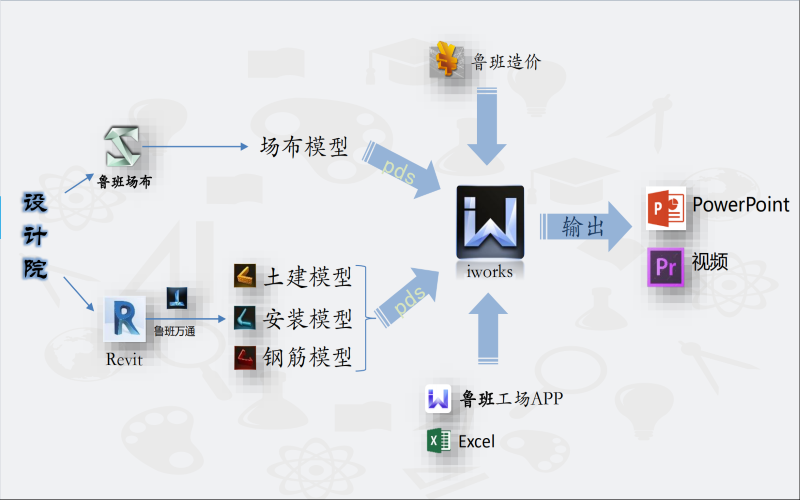

软件应用框架。团队在拿到工程图纸后利用Revit建立三维模型，模型建立完成后使用鲁班万通输出pds文件，导入到鲁班iworks中进行bim模型优化与应用实现协同管理。

应用点2：

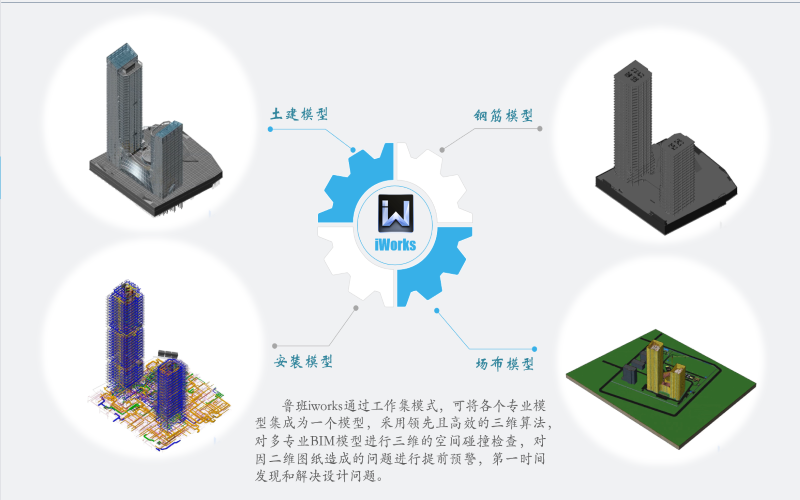

鲁班iworks通过工作集模式，可将各个专业模型集成为一个模型，采用领先且高效的三维算法，对多专业BIM模型进行三维的空间碰撞检查，对因二维图纸造成的问题进行提前预警，第一时间发现和解决设计问题。

应用点3：

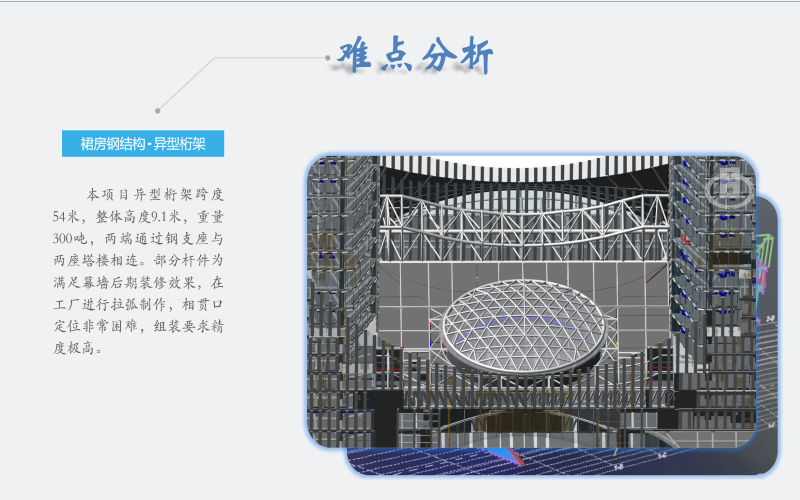

项目难点——钢结构。本项目异型桁架跨度54米，整体高度9.1米，重量300吨，两端通过钢支座与两座塔楼相连。部分杆件为满足幕墙后期装修效果，在工厂进行拉弧制作，相贯口定位非常困难，组装要求精度极高。

应用点4：

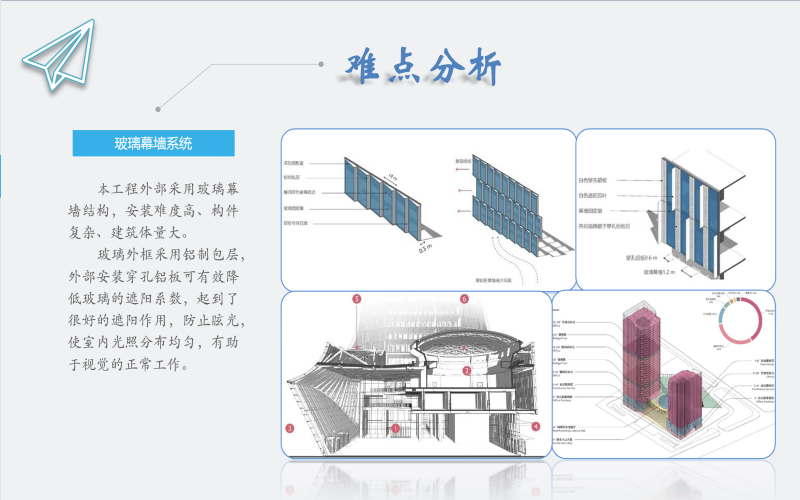

项目难点——幕墙系统。本工程外部采用玻璃幕墙结构，安装难度高、构件复杂、建筑体量大。 玻璃外框采用铝制包层，外部安装穿孔铝板可有效降低玻璃的遮阳系数，起到了很好的遮阳作用，使室内光照分布均匀，有助于视觉的正常工作。
