团队介绍：

河北建筑工程学院坐落在被誉为“第二延安”和“长城博物馆”美称的冬奥名城张家口市，被誉为河北省建筑行业的黄埔军校。指导教师张国兴教授、许彬讲师。 团队成员有李家豪、王宇、匡俊宇、杨雅茹、马静，团队成员均来自工程建造与管理专业。李家豪负责模型轻量化；人员疏散及火灾模拟；精装修设计；渲染漫游；总结成果PPT制作。王宇负责结构模型拆分、钢筋碰撞检查、预制构件深化设计、预制构件生产施工图绘制。匡俊宇负责场地布置；AR；鲁班协同。杨雅茹负责叠合板生产工艺动画制作；砌体排砖；后期成果视频剪辑制作。马静负责进度模拟；3

项目介绍：

本建筑为张家口市岭秀城小区住宅楼7#楼，建筑为地下一层，地上十八层。地下一层为储藏室；地上一层至十八层为住宅。建筑总高度：52.35m,总建筑面积为13410.29㎡，属于二类高层建筑住宅楼。结构形式为钢筋混凝土剪力墙结构。

应用点1：

根据相关规范与标准，对结构模型进行拆分，拆分出的预制构件分别为叠合板、空调板、预制楼梯、预制外墙、预制内墙、阳台板，预制凸窗，预制女儿墙，生成预制构件之间现浇连接节点大样图，方便查看连接构造说明；进行钢筋碰撞检查，调整钢筋的碰撞问题；进行计算预制率的检查，均满足要求。最后进行相应的预制构件深化设计，深化至与构件加工厂对接程度，方便后期预制构件加工生产。

应用点2：

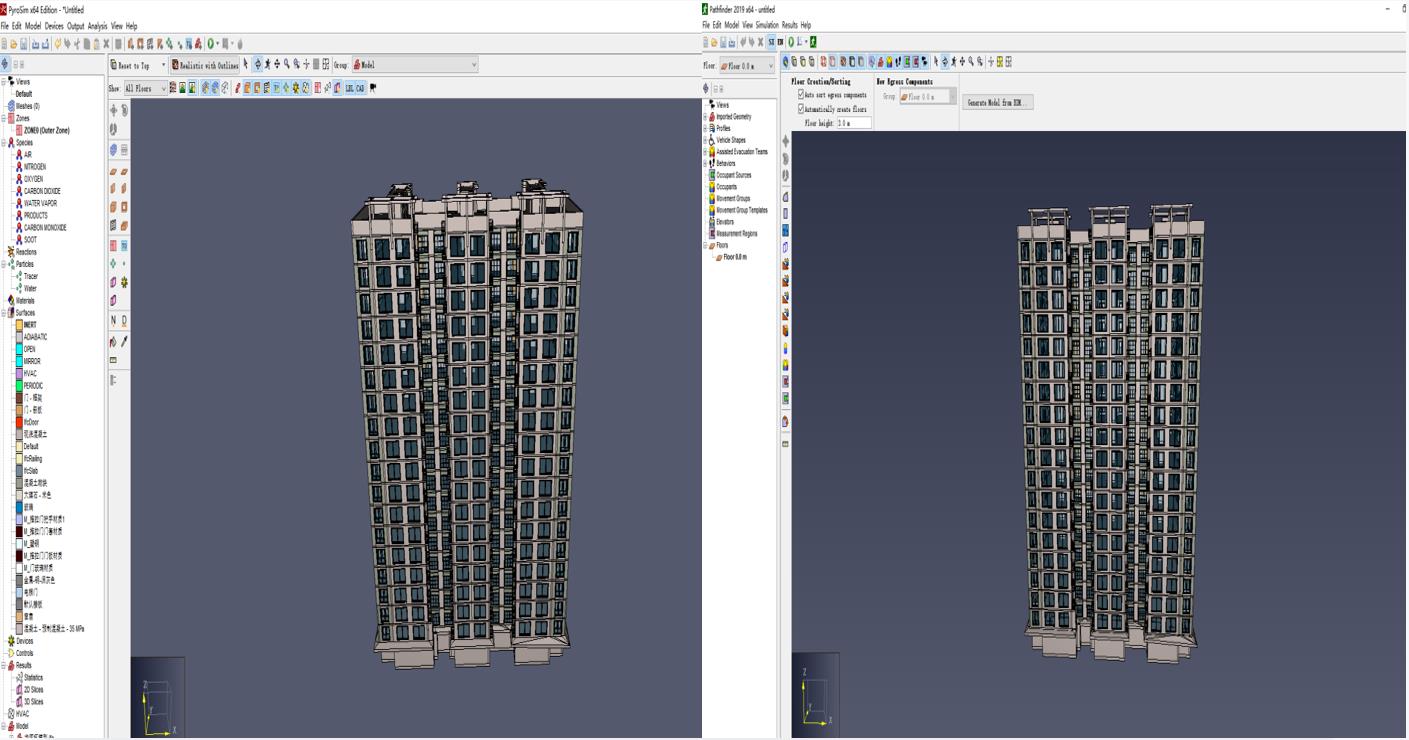

基于PyroSim火灾模拟：将3*3*1m的着火点放置在建筑物一层起居室，以模拟生活中某层突发火情，对火势及烟气的蔓延进行动态研究，观察参数设为能见度、温度、一氧化碳浓度。通过分析功能导出热释放速率图、辐射量数图、热通量图以及烟气扩散率图。 基于Pathfinder人员疏散模拟：本次模拟人员疏散时间为270s，符合高层建筑所需疏散时间，因此安全通道布置以及疏散路线合理。

应用点3：

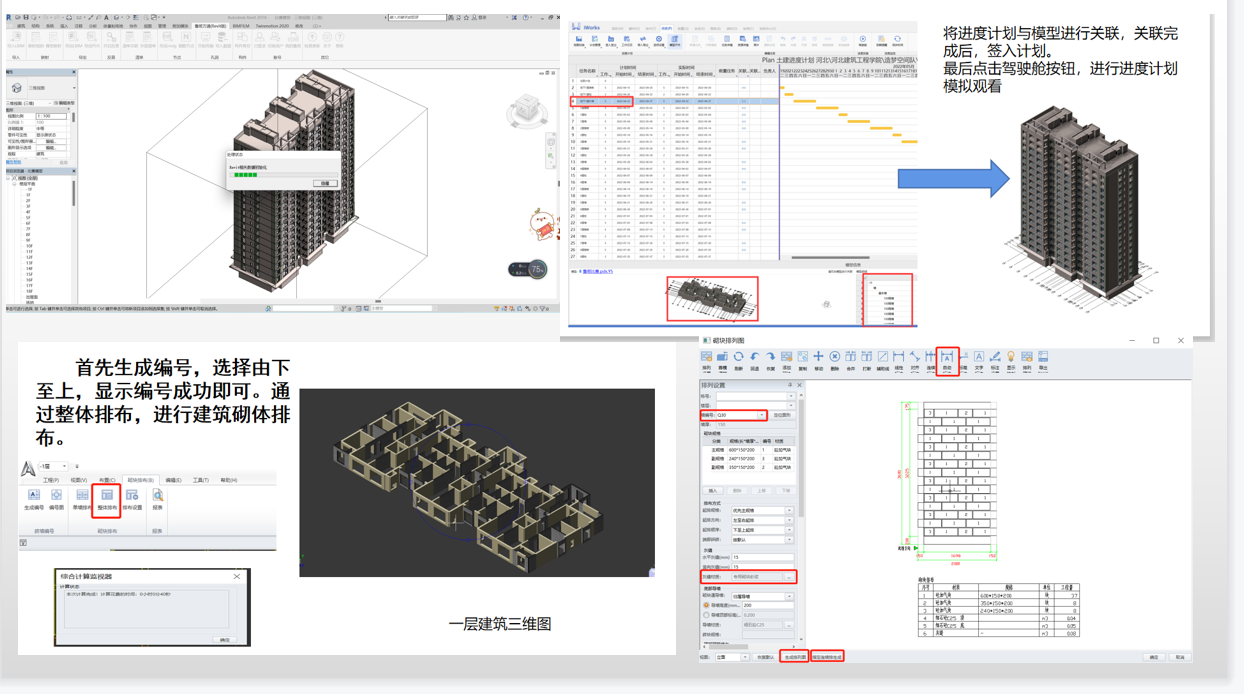

鲁班进度：将Revit模型导出PDS格式,导入至鲁班iworks，完成项目设置。在进度选项卡下，选择新建进度计划。将进度计划表导入，与模型关联，关联完成后，签入计划。点击驾驶舱按钮，模拟观看完成制作。 砌体排砖：将rlbim格式模型导入鲁班排布，进行信息设置，提取墙厚。构件显示中选择显示墙体，采用整体排布，选择砌体排布构件，确定计算完成，生成编号。排布设置采取由下至上。完成后在报表中查看信息。

应用点4：

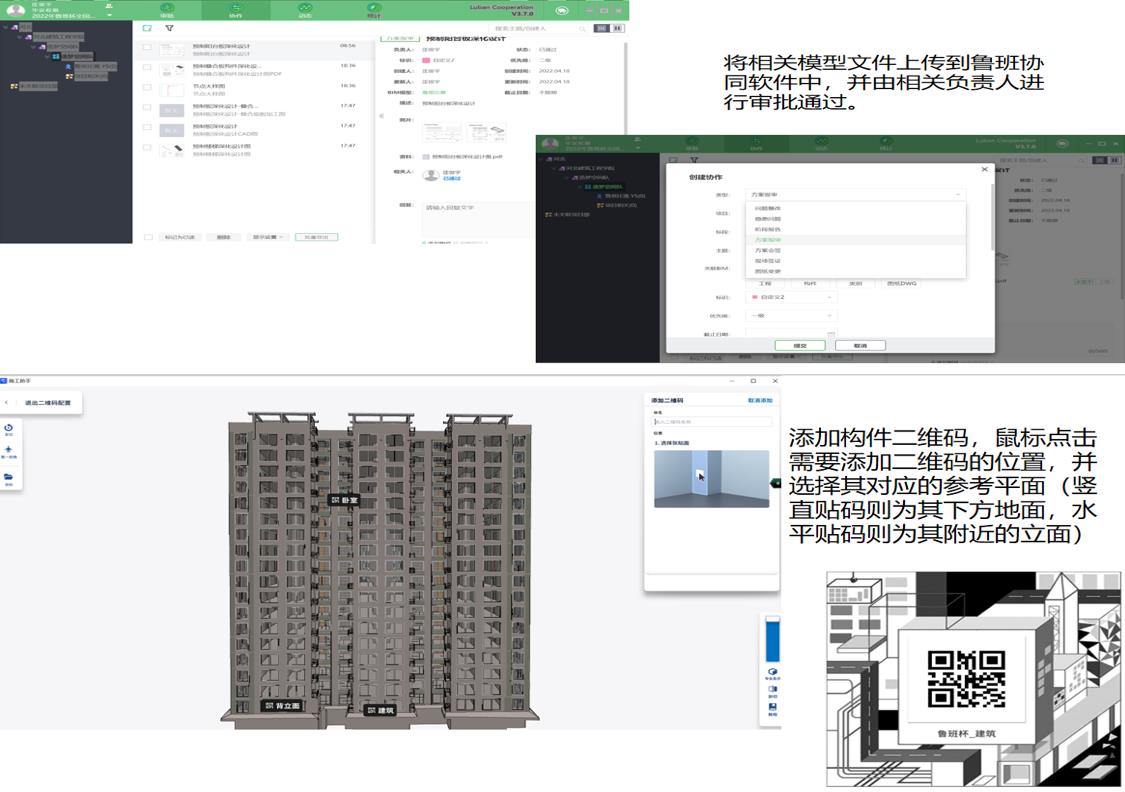

AR：将revit模型详细程度设为精细，视觉样式设为真实，上传至平台并进行二维码的配置。添加构件二维码的位置，并选择其对应的参考平面，通过手机移动端扫描二维码，查看AR信息。 鲁班协同：打开鲁班协同软件，确定协作的类型，填写主题，并关联云端的BIM模型，标识文件的优先级别，并对其进行文字描述，添加其照片信息等，选择相关模型文件将其上传到鲁班协同软件中，并由相关负责人进行审批通过。

应用点5：

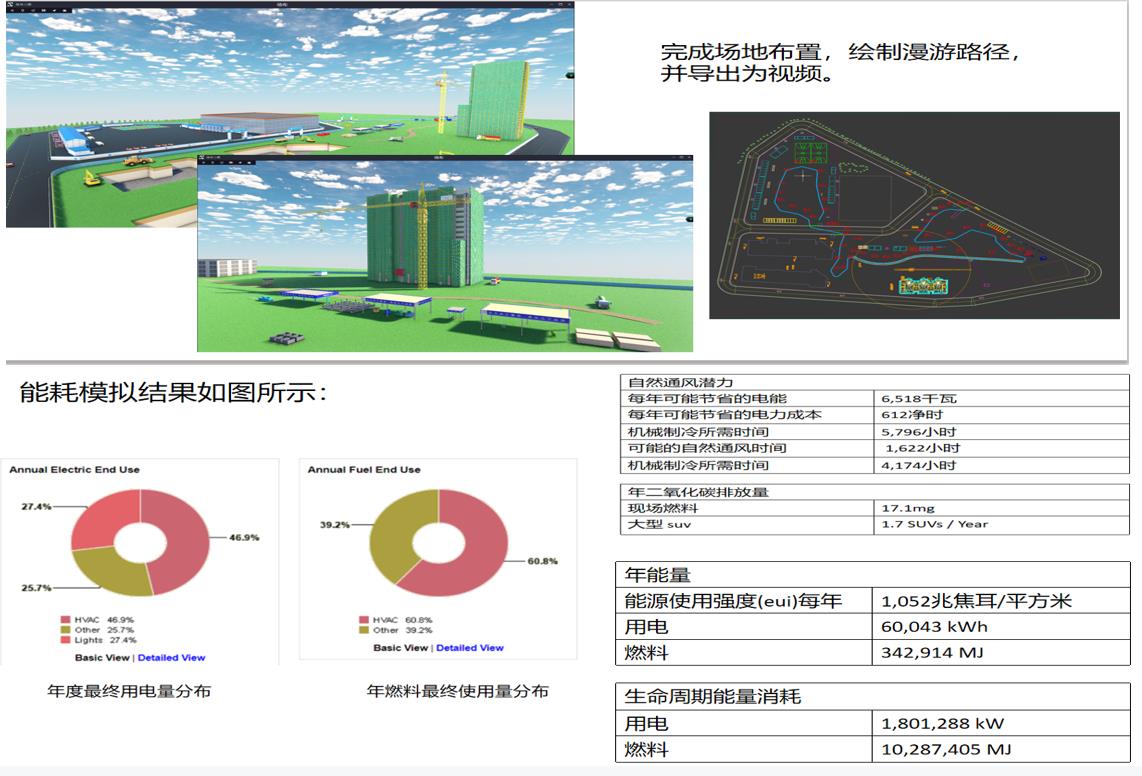

场地布置：将CAD图纸导入，绘制场地布置物料堆放布置，塔吊范围，施工电梯的布置，以及消防、生活区等的布置，完成场地布置，绘制漫游路径，并导出为视频。 能耗分析：将模型导出gbXML文件，上传到Green Building Studio服务器上，进行建筑整体能耗、碳排放等分析计算；基于BIM的能耗分析可以在满足强制性要求下，使建筑的能耗降到最低，给出合理的能源成本预测。
