团队介绍：

我们是来着福建省厦门工学院的“地平线”队，我们的指导老师张丹和黄小雁分别是我们的计量与计价和合同管理课程老师。以下为我们的主要成员以及分工，陈小龙负责本次的安装建模及安装相关应用点，吴思利及朱雨晴负责本项目的土建建模及土建相关应用点，陈责泓和洪景富负责本次的钢筋建模及钢筋相关应用点。都说鲁班无木难做屋，我们就是这次比赛木，通过这次比赛我们爱上并熟练了鲁班相关软件，一定会在未来工作中加以应用。

项目介绍：

本项目为东莞信易电热机械有限公司1厂区-4号员工宿舍，建设地点在广东省东莞市大朗镇石厦村沙钢地段，建设单位为东莞市信易电热机械有限公司。总建筑面积为19495.12平方米。其中计容积率建筑面积17791.97平方米，不计容积率建筑面积1703.15平方米，建筑基底面积2576.94平方米，建筑地上面积119495.12平方米，建筑类别为民用住宅，建筑高度28.4米，地上九层，防火等级一级，屋面防水等级一级，抗震设防烈度6级，属于框架结构。

应用点1：

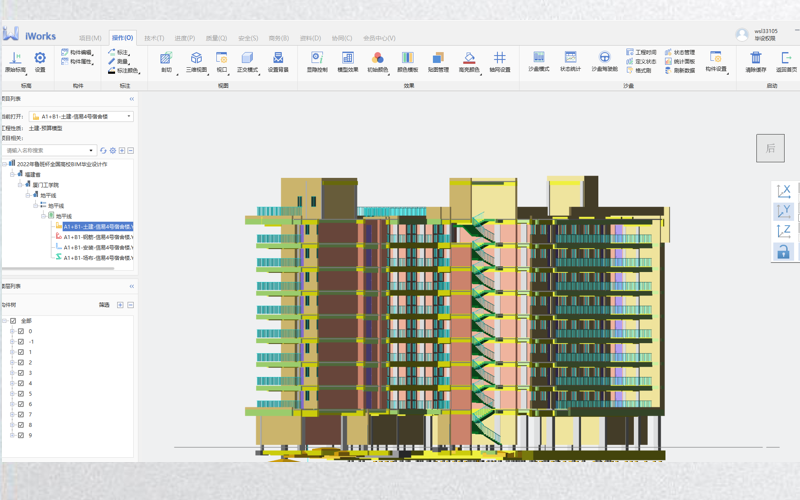

三维动态剖切：利用LubanWorlks中剖切面功能对三维模型进行剖切，模型的内部构造更加清晰直观的展现出来，能够清晰的让业主看出图纸设计的问题，以便及时修改减少返工。同时能够显示各种对象在该剖切面上的位置、距离等空间关系，能从整体剖切至局部。并且通过剖面图，能直观的看见安装专业和土建专业的契合度，发现空间使用是否充分的同时还可以使施工人员在施工现场可以通过查看视口确保更准确的了解到工程中隐蔽构

应用点2：

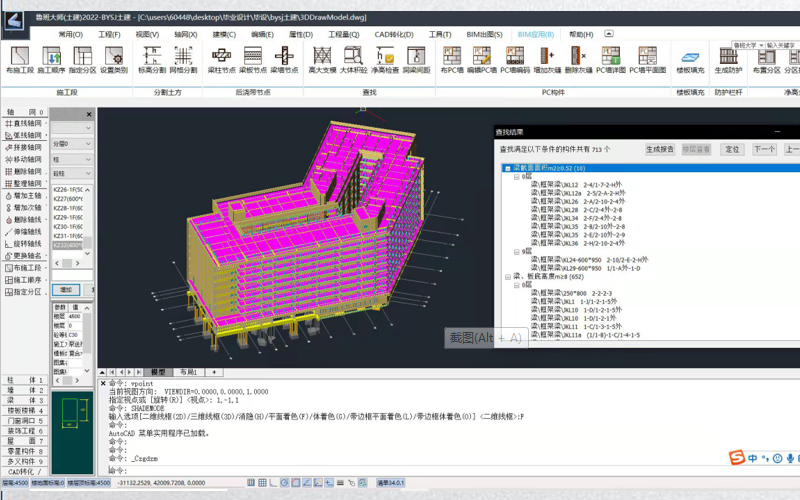

土建专业BIM应用之高大支模应用：软件准确、全面、直观地找到高大支模的位置，可指定合理的施工方案，同时有效减少施工安全隐患、加快施工进度。鲁班土建具备高大支模查找功能，提前对模型构件进行高大支模查找、确定高大支模方案，通过查找找出具体需要高大支模的位置，并汇总导出，详细注明了位置及具体信息，如：楼层、支模面积、构件尺寸等，并配合截图标出该构件具体位置，这有利于施工的完善性和高效性。

应用点3：

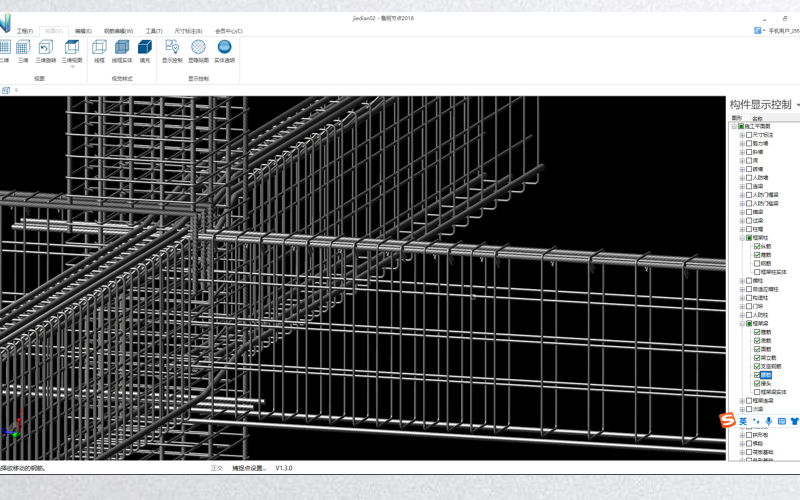

钢筋专业BIM应用之钢筋节点应用：利用鲁班节点对鲁班钢筋中已选钢筋节点模型导出，生成钢筋节点分布模型。用视图栏下显示控制功能，隐藏节点框架实体，在三维视图下检查钢筋碰撞。产生碰撞时，按照角筋、箍筋、拉筋、中部筋、架立筋、附加箍筋的优先级次序对碰撞钢筋用钢筋编辑栏下裁剪构件、移动钢筋、钢筋绕弯等功能进行二次编辑。完成节点编辑后可选中所需钢筋后在工程栏中输出节点图可清晰表现变截面处钢筋分布情况。

应用点4：

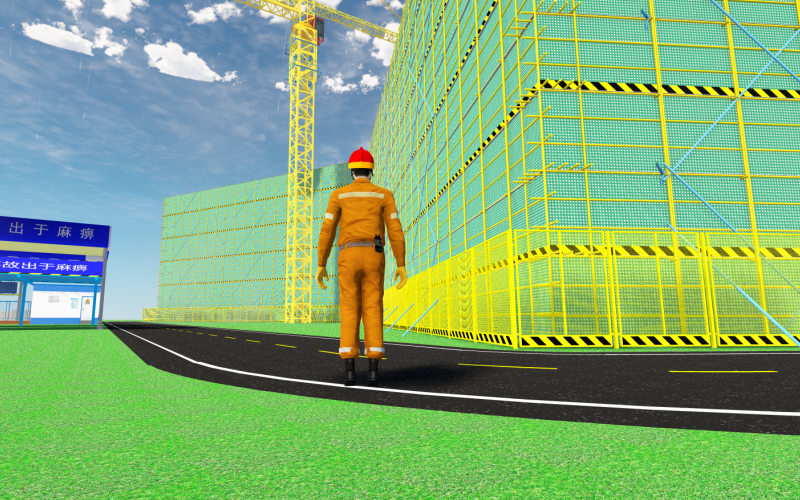

Luban Works场地漫游，场地漫游可自由漫游或指定路径漫游，在漫游过程中能直观的看到建筑物的真实情况。还可以对施工现场进行环境的模拟，检查施工环境中存在哪些问题，以及模拟人员入场路线，看到真实的现场环境以及作业人员流动，检查施工场布合理性同时检查建筑设计合理性。

应用点5：

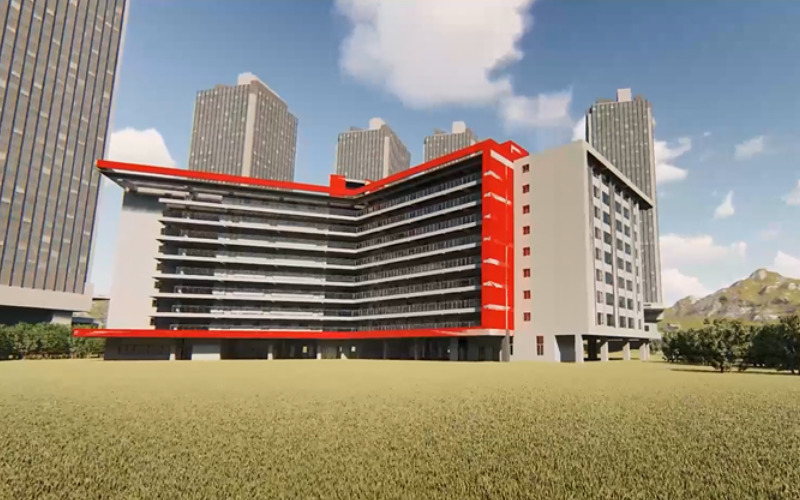

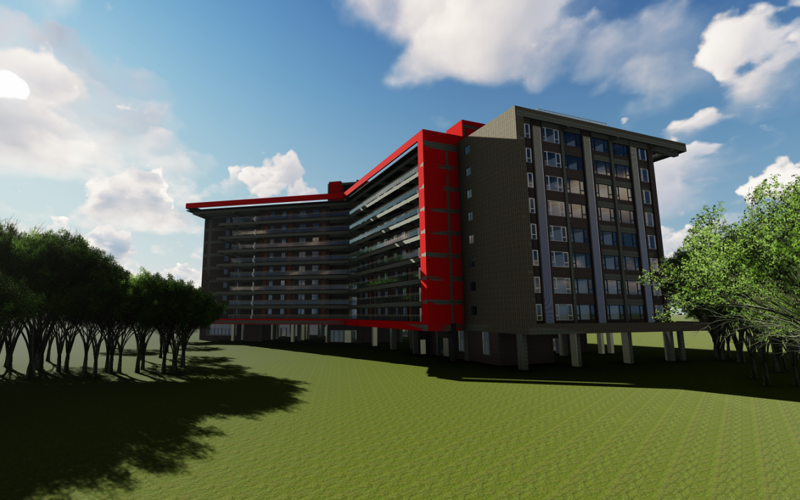

lumion渲染可以快速又直观观察到场景真实效果，也可直观看到光线、树木环境等，展现效果真实。通过软件的渲染，展现出一个逼真的动画，让我们感受到建筑空间和范围。
