团队介绍：

我们是来自南京工业大学浦江学院的黑山羊队。 自成立之日起，成员皆以超越自我为目标，秉着认真、负责、努力、坚持的态度，勤学苦练，探索创新，争取超越昨天的自己。我们有信心、有决心、有能力坚决完成此次大赛任务。

项目介绍：

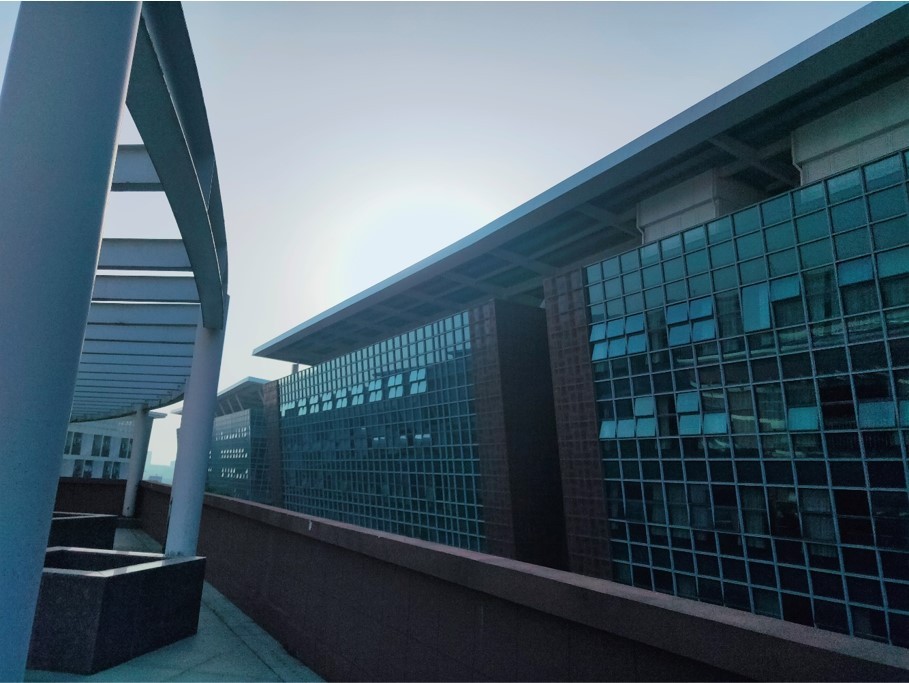

南京工业大学浦江学院L8教学楼位于江苏省南京市溧水区石湫镇，建筑面积33581.03m2,  建筑高度为23.4m ，建筑层数为6层，结构为框架结构，地基采用桩基础。建筑等级为2级，建筑耐火等级为2级，抗震设防烈度为7度，使用年限为50年。

应用点1：

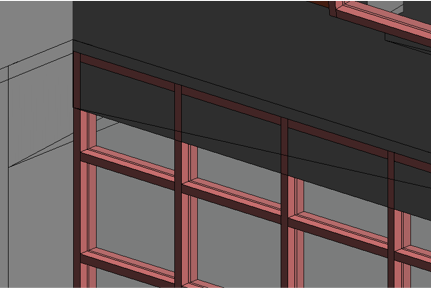

在BIM三维模型的基础上，进行建筑、结构、机电、装饰等各专业深化设计，并随工程进展绘制土建-机电-装修综合图，通过各专业三维图叠加、综合，做到三维可视化，及时发现综合图中各专业之间的碰撞、错、漏、碰、缺等问题，并根据BIM模型提供碰撞检测报告，及时进行解决，以实现图纸设计零冲突、零碰撞，避免施工过程中的返工、停工等现象发生，大大减少设计变更，确保施工进度。

应用点2：

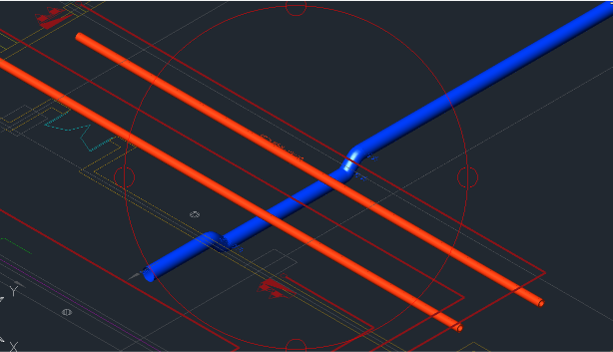

通过鲁班安装软件中快速避让命令，且遵循管线避让原则完成管线避让。在完成了综合管线的碰撞检测与修正，确保整体模型的合理性与可行性后，各专业设计人员按照本专业修正后的模型完成深化施工平面图，详细标注专业管线的标高与详细标注专业管线的标高与位置，用于指导具体施工。

应用点3：

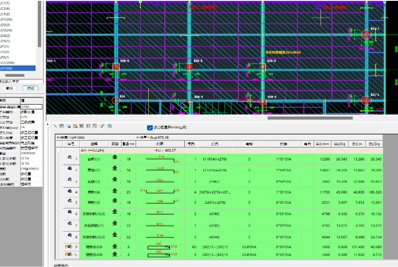

钢筋施工段划分功能能快速高效得提取某个分区的工程量，进而大大提高了人员的工程效率。如图A所示通过布置施工段能轻松划分施工区域。如图B所示在钢筋应用处可以通过施工段类别设置来将构件分段施工。如图C,D所示，通过工程量计算以及构件钢筋量查询就能识别构件施工时用到的钢筋量，大大加快了施工的进度。

应用点4：

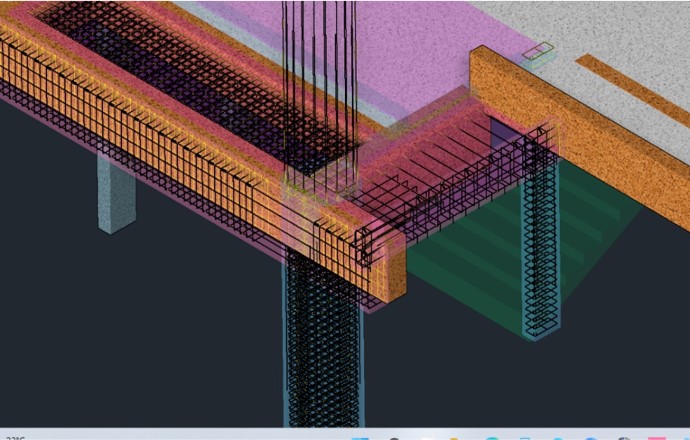

通过鲁班节点与iworks软件可以准确的查看钢筋是否缺失以及碰撞等问题，可以通过软件去对钢筋复杂节点进行可视化编辑与交底，同时也可以对钢筋进行编辑、打断、绕弯等等操作。

应用点5：

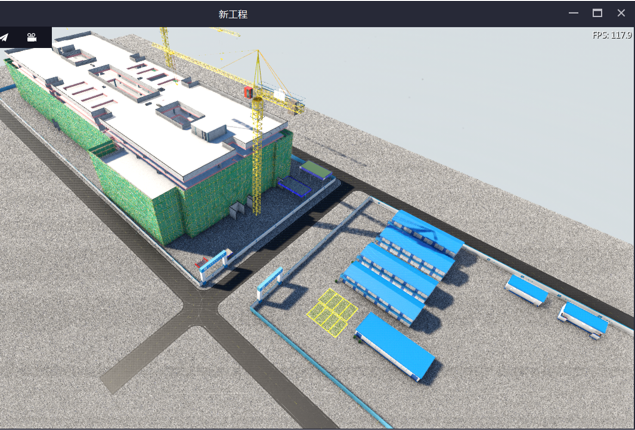

利用鲁班场布软件，导入初期土建模型，绘制相应场地内容，合理排布。项目现场工序复杂，机械较多，场布变换频繁、各工种需穿插进行，场地受限等各种问题，运用BIM技术对现场平面进行科学、合理的布置，减少现场材料、机具二次搬运以及避免环境污染，并符合施工现场卫生、安全防火和环境保护等要求。工程开工前，利用BIM技术对项目进行场地模拟布置，对生活区、办公区、施工区进行科学合理布局，快速出图，减少工期、节约成本
