团队介绍：

指导老师：李勇老师、李建沛老师 队员：邢文艺、魏新月、曹刘洋、李云鹏、杜亚辉 专业：工程造价专业、建筑技术专业 团队：比赛经验丰富、遵守比赛规则、积极乐观、百折不挠

项目介绍：

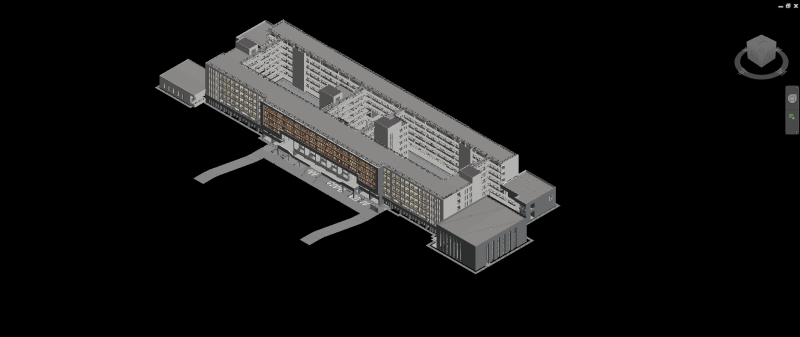

本项目为公共建筑、地上六层、地下一层，地下一层为停车场，地上部分为教室和报告厅。建筑面积37724平米，占地面积13060平米，建筑高度23.9米。北面为图书馆，左侧为食堂。位于夏热冬寒地区。

应用点1：

安装专业BIM应用-智能避让，首先碰撞检测使用naviswork软件进行，导出碰撞报告，在模型中找出碰撞位置综合考虑进行修改。例如：积水支管和风管碰撞，我们采用积水支管向上翻弯，最初碰撞较多，经过多次修改大大减少了碰撞点。

应用点2：

安装专业BIM应用-生成图纸，在各个专业模型创建结束后，对管道进行标注，导出图纸在CAD中进行修改，得到最后的图纸

应用点3：

钢筋专业BIM应用-施工段划分 划分所有区域施工段进度，按顺序施工，精准分配构件区域，数据数据化得出，各区域钢筋类型、钢筋数量、钢筋型号、钢筋总长度、其中箍筋、接头类型及接头总数等。

应用点4：

成本控制，通过BIM应用，划分计算得出各区域工程量，精准计算出建筑面积，每平方所含钢筋、管道等设置又在区域内精准计算出构件类型工程量，如梁的工程量、板的工程量、柱的工程量等，每层梁板柱的工程量都可以精准划分

应用点5：

3D动态剖切，是3D剖切面的灵活运用，可以帮助设计人员在新设计，方案研讨等方面更加细节高效的进行3D模型的观察。通过控制剖切面的数量可以任意组合剖切面可以得道特定的效果，方面了对复杂产品的各个角度结构分析对比，提高设计效率
