团队介绍：

重庆城市科技学院 后浪队 指导老师：谭金兰 队长：张修云 负责安装电气及场布建模，制作应用点可视化视频漫游、施工现场管理应用、制作应用点4DBIM应用，制作应用点3D渲染，制作应用点安装专业BIM应用之生成图纸、三维动态剖切。 队员：马俊杰，负责安装建模、质量安全问题查询，视频及PPT。 队员：黎潇，负责钢筋建模，制作应用点钢筋BIM应用之施工段划分。团队分工明确，互帮互助，齐心协力共同完成本次大赛所有内容。

项目介绍：

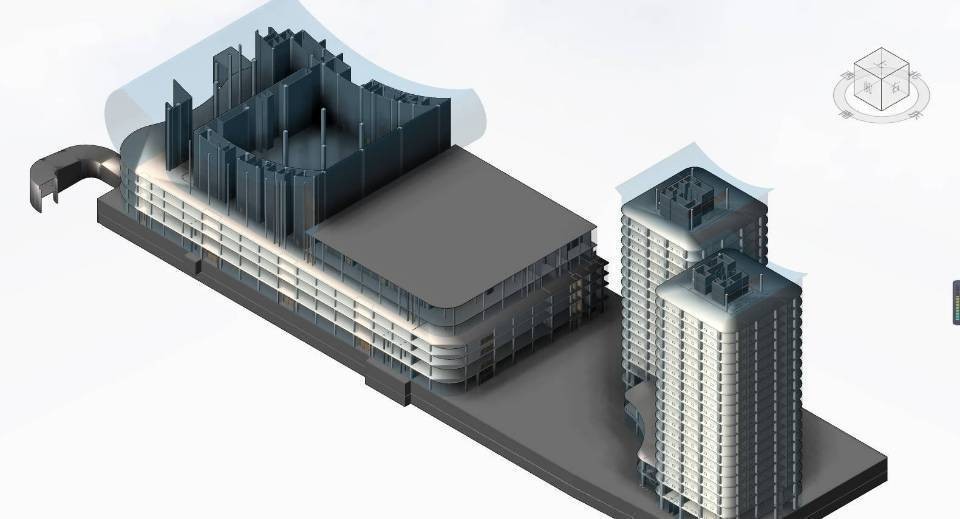

工程名称：本工程为长风商业办公综合楼 工程地址：该项目位于上海普陀区苏州河北岸长风生态商务区，是集会务、展览、办公、商务于一体的建筑综合体 建筑规模：总用地面积为38364.5㎡ 建筑总面积为144851㎡， 建筑高度：建筑高度为93.760m 结构类型：会展中心上部结构和办公楼上部结构采用钢筋混凝土框架剪力墙结构，地下室采用钢筋混凝土形式，基础采用桩基础 设计使用年限：设计使用年限50年 抗震等级：抗震设防烈度为7度 耐火等级：耐火等级为一级

应用点1：

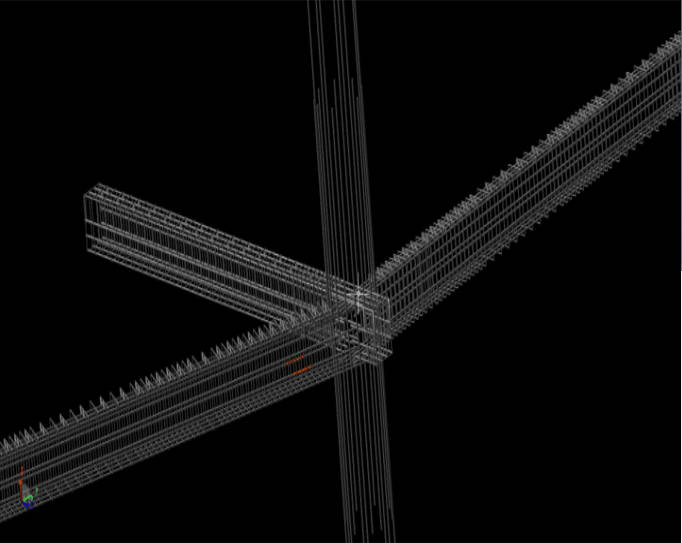

钢筋节点应用在鲁班节点中检查钢筋模型的排布是否有交叉，重叠的现象，依据钢筋调整规则对复杂钢筋节点钢筋手动处理，钢筋节点应用在鲁班节点中检查钢筋模型的排布是否有交叉，重叠的现象，依据钢筋调整规则对复杂钢筋节点钢筋手动处理

应用点2：

通过LubaniWorks软件将工程模型与进度相关联，沙盘驾驶舱,可以记录实际现场施工情况，根据标准施工工艺，在服务器中建立标准模板,之后根据实际情况套用或者自定义，通过对构件状态时间的设置,来反应施工工艺的顺序,用不同颜色来区别构件的状态,通过对模型下方时间轴拖动可以查看某天的实际进度,来对比是否与计划出入较大。

应用点3：

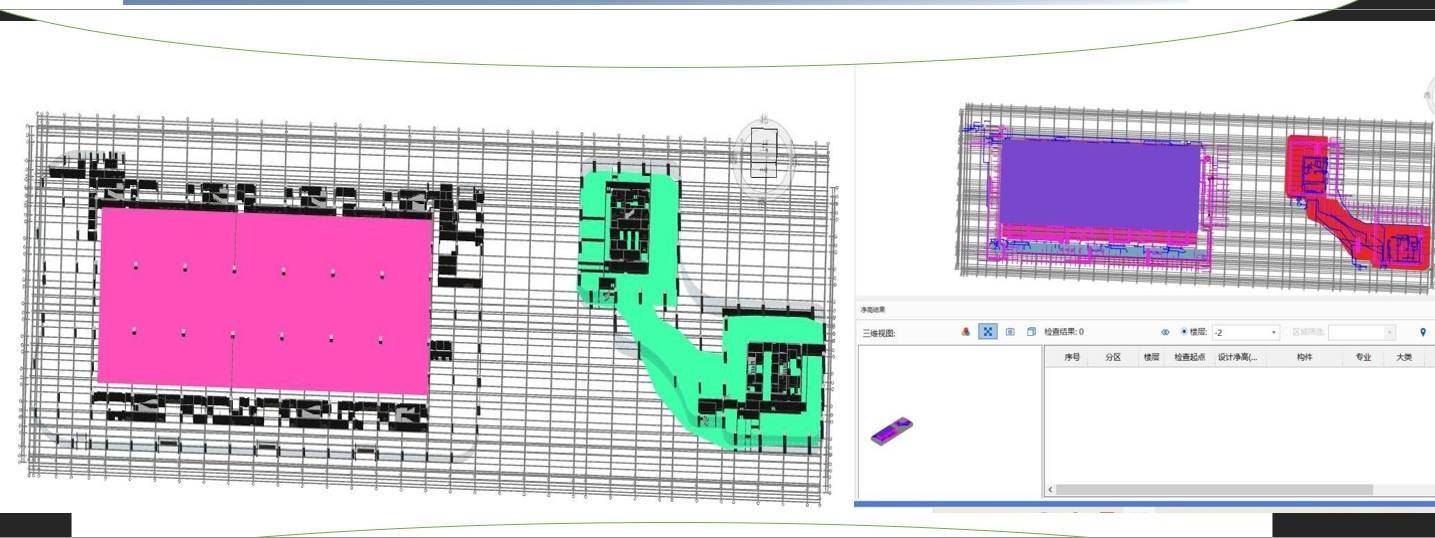

净高检查，建筑本身是有净高要求，除去业主要求以外，在楼梯、夹层以及汽车车道处都有强规要求。提前发现工程净高问题能避免图纸设计不合理、后期验收不合格带来的返工。利用本软件的“净高检查”功能能够大大提升发现净高问题的速度，减少技术人员工作量。 BIM应用流程 建立土建模型,明确区域净高,净高设置,结果反查,生成净高报告,反馈设计院

应用点4：

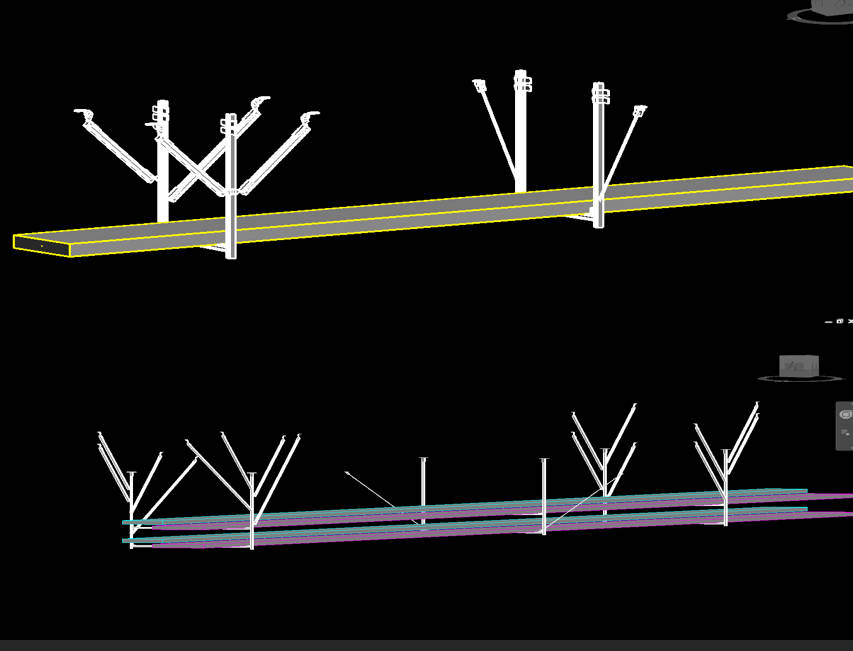

普通安装方式支吊架凌乱分散，交叉较多，采用综合支吊架施工，将排布整齐有序的综合支吊架取代传统支吊架形式，不仅减少了支吊架的数量，而且使管线走线更清晰，明朗，观感、质量均大大提高。在满足各种管线布置的前提下，有效地控制整体占用空间。支吊架相对于传统支吊架强度更高，做法更安全可靠，不仅节约了成本，减少了建材用量，还对现场加工的噪音和固体废弃物污染有显著改善。

应用点5：

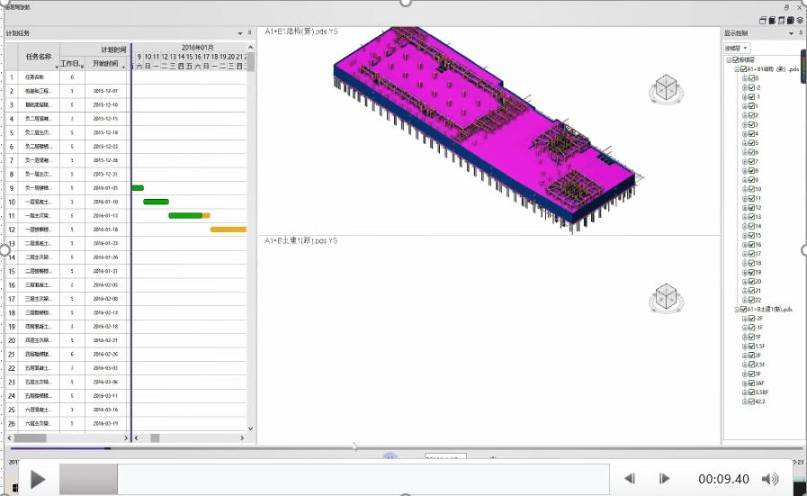

通过制定project进度计划导入模型和合同数据根据进度条目BIM进行虚拟建造，利用鲁班工厂强大的luban jovem驾驶舱功能解决数据。有助于消化最后一刻的现场设计，协调和返工，从而最终消除交付过程中的浪费，并加快交付过程。每个人都可以看到并清楚了解资产的外观，而不必计划或甘特图中进行设想
