团队介绍：

我们说的都队成员共计五人，分别为赵钰桢、伍思淇、陈雅婵、刘慧怡、潘玉馨。我们来自广东海洋大学海洋工程学院工程管理专业，我们在学习互相监督，共同勉励，在生活上互相关爱，互相照顾，我们之间形成了良好的默契。同时，我们对BIM建模也是同样充满热情，在建模过程中大家互相帮忙，互相学习，保持科学严谨的态度。我们团结一致，斩破风浪，自信起航。

项目介绍：

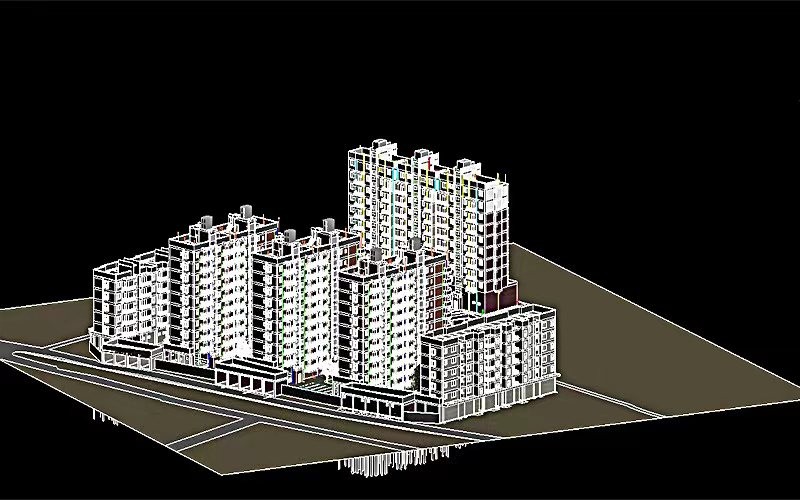

我们的参赛项目是一个住宅小区。该小区名为锦绣华庭，位于福建省南平市建阳市，总建筑占地面积24927平方米，用地面积为10838平方米，绿地率为30%，停车面积合计1660平方米。该小区地理位置优越，气候适宜，昼夜温差较小。小区周围靠近城市的主干道，交通便利，同时也靠近大型活动场所。由于该地海拔差异不大，小区内建筑密度不大，视野开阔，让人住在里面不会感到拥挤，在城市的快节奏里找到一些慢生活的小确幸。同时，小区的周边配套设施齐全，附近也有相应的学校，有孩子的家长也方便接送小孩上下学，不用担心孩子上学出行问题。

应用点1：

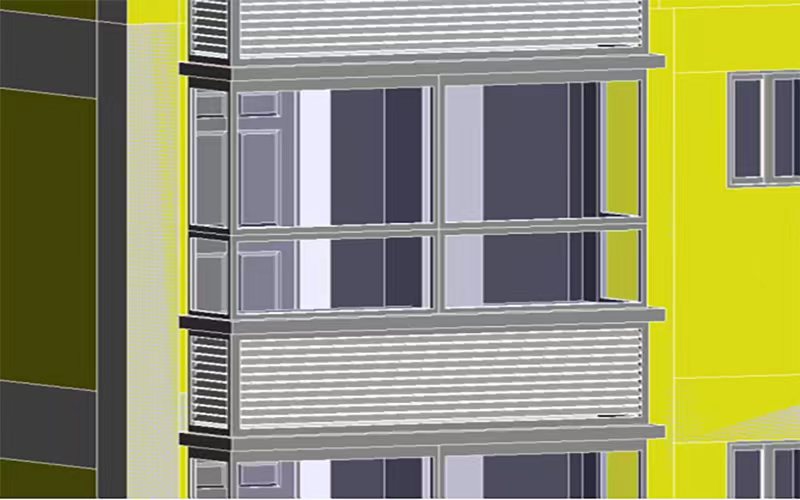

采用族构建技术：如图所示，本项目特别的自建族凸窗，它特别之处是它的构成部分是窗沿上下的PVC百页设计。其中我们还按照图纸预留出直径为100的空调窗孔，以便后期的施工的进行。

应用点2：

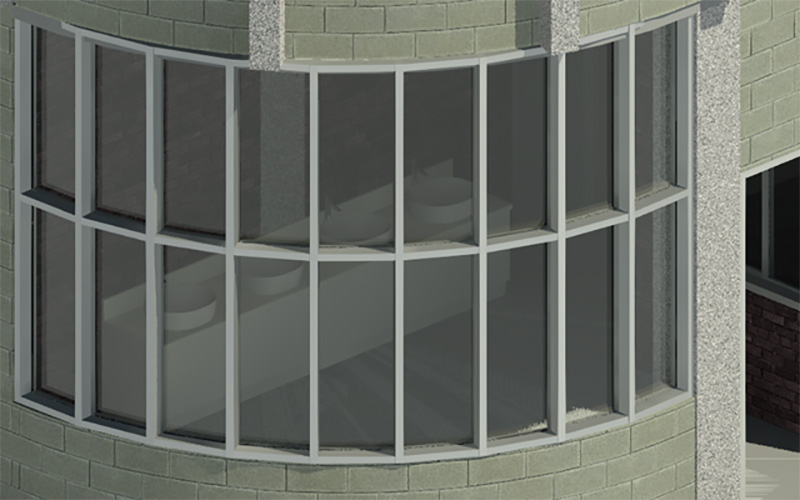

安装图纸优化：如图 所示，本次项目图纸优化的地方是八等份的窗优化成为玻璃幕墙。从结构层面来讲，是比原本图纸上的窗更为安全；从外观来讲，我们优化后的窗是更为雅观、大气。

应用点3：

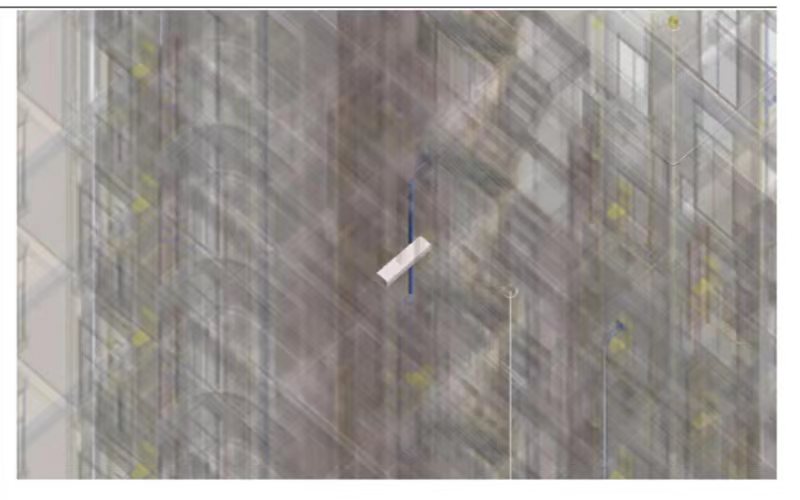

碰撞分析：如图 所示，如雨水立管碰撞到了结构框架，我们运用的解决方法是雨水立管向右偏移少许距离，让其留有足够空间，不再与结构框架发生碰撞，其中我们可以预估雨水立管即使到了使用后期也不会影响建筑结构使用期限，这有利于经过模型与图纸核对后，可以及时提前发现并解决问题，和及时解决施工过程和建筑后期问题。

应用点4：

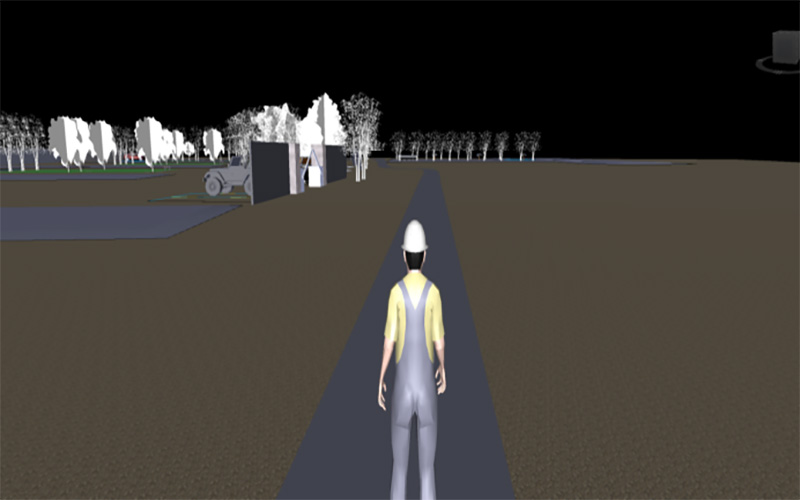

虚拟漫游：如图 所示，本工程运用NAVIWORKS展示了一条路线是绕场地一周，可以更加的仔细地观察到我们场地设计以及场地设施。沿着此条路径，我们首先经过的是停车场和1号楼，直行右转后途径2号楼，再直走途经3-6号楼，由此发现项目中路线设计通畅无阻，我们在施工阶段时，可以高效运输建筑材料，节省工时。让大家可以身临其境的感受我们的锦丽华庭的小区绿化、配套设施完善。

应用点5：

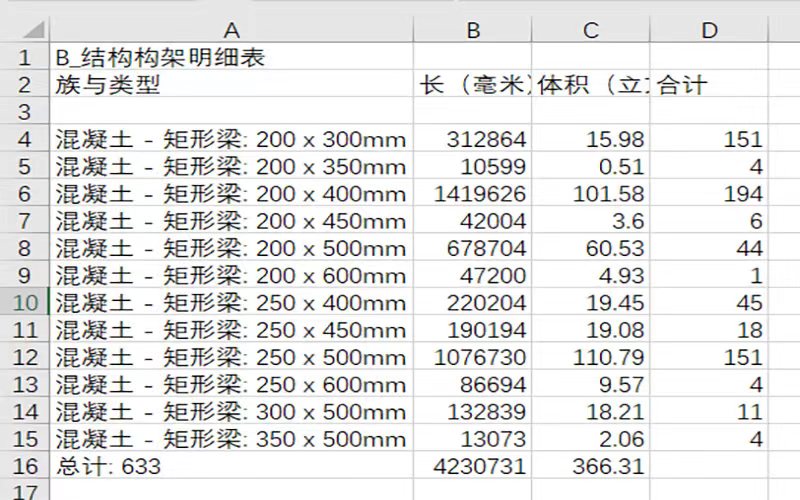

导出材料清单：如图 所示，通过这些材料清单明细表，我们可以出表格，做统计，提供量的统计。我们可以更快捷地进行后续造价工作的开展，从而不必花费大量人力精力对建筑材料和装修材料进行统计。当然，对材料清单明细表的汇总可以使我们在创建计划表时更直接地说明不同面积的用途 以及有效面积的利用率，进而说明了建筑设计的合理性，工程的混凝土消耗、水泥沙浆的消耗、砖消耗以及其它材料消耗用量等。
