团队介绍：

指导老师：王展光 团队名称：乘风 破浪 团队组长：何云 团队成员：付艺、刘艳、廖丕 正、吴高磊 分工： 何云：安装模型 廖丕正：施工方案模拟、渲染 漫游 吴高磊：土建模型 刘艳：土建专业bim应用之高大支模应 用、成果汇报PPT的制作 付艺：模型碰撞检查及优化、三维动态剖切

项目介绍：

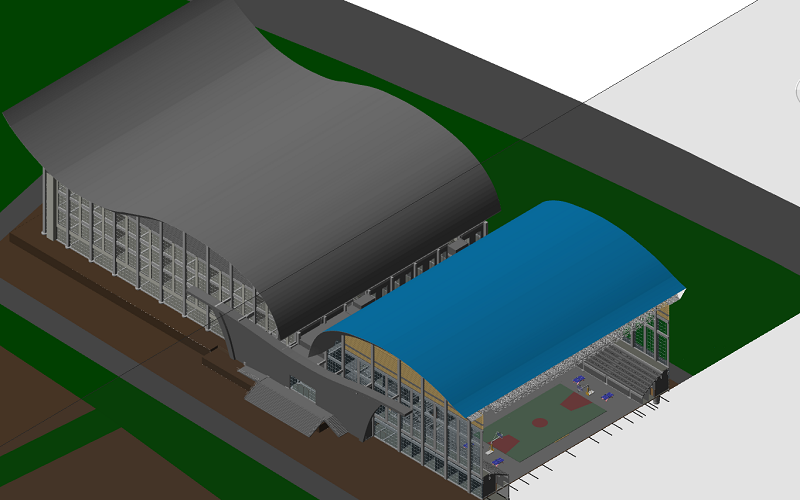

项目位于凯里经济开发区开元大 道3号，该项目属于大跨度空间网架结 构工程，总高度27.75m,长轴长 174.45m，短轴长65m，地上建筑面 积20510㎡，地下建筑面积555.20㎡， 基底面积：9602.8㎡。体育馆包含比 赛馆、训练馆和训练馆二楼4间房间。 其中比赛馆有1个篮球场、灯光设备、 看台桌椅等齐全，可容纳2880名观众； 训练馆有4个篮球场、灯光设备等齐全； 训练馆二楼4间房间均约185平方米， 可用于建设健身房使用。网球馆一个， 面积500平方米，灯光设备等齐全。

应用点1：

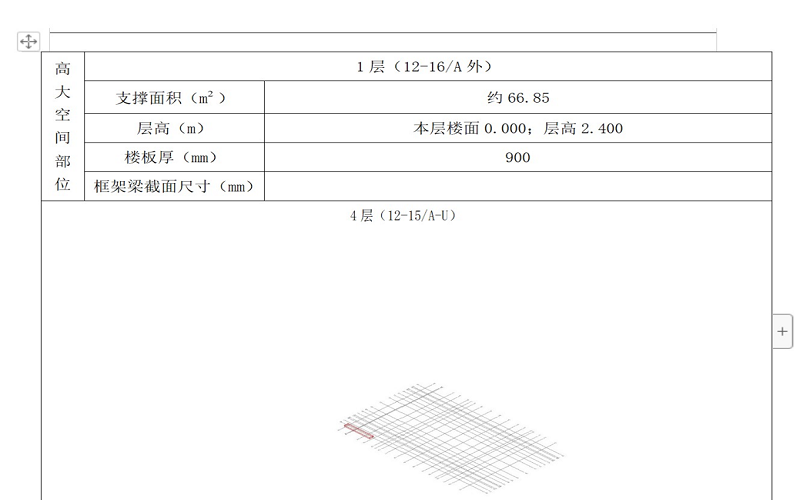

利用土建模型，运用鲁班大师土建软件导入模型之后，进行高大支模的查找定位。 随着建筑工程规模的越来越大，越来越多的工程建设需要采用高大支模，它能够准确、全面、直观地 找到高大支模的位置，一方面可以指定合理的施工方案；另一方面可以有效减少施工安全隐患、加快 施工进度。

应用点2：

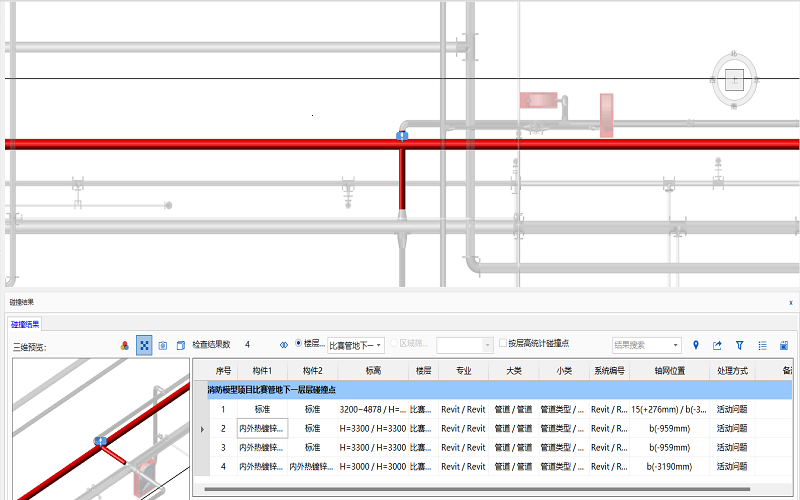

集成各专业的BIM模型进行碰撞检查，发现碰撞点后，在模型中，通过三维模型调整，再次综合模型，并 可导出二维平面图，生成剖面图，指导现场施工。根据重点部位的结构标高，结合深化后的机电综合排布 方案，完成项目建造阶段的各专业的碰撞检查,发现影响实际施工的碰撞点，生成错误报告。使用三维实 体模型创建，对不同专业的模型进行碰撞检查，来识别重叠和相互冲突的图元。

应用点3：

通过鲁班工厂对上传的模型进行局部剖切，能很好的显示出安装、lumion渲染等精细构件

应用点4：

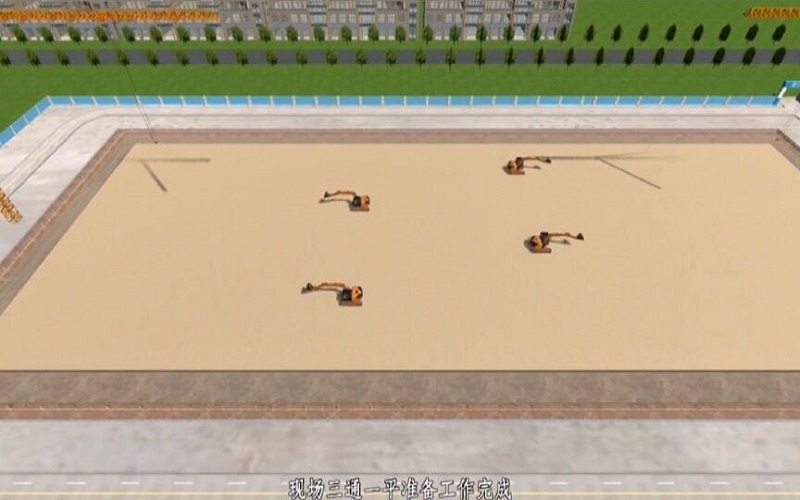

利用BIM模型多维度可视化的特性,对施工方案进行模拟。项目可利用BIM模型进行讨论，调整方案，最终 确定最优的施工方案，首先将从revit建成的模型转换fbx格式导入lumion，然后将体育馆模型进行渲染，布置场景，添加人物，植物等。以上完成之后开始制作视频(漫游)。导出视频之后不可逆，只保存了这张渲染完成之后的效果图。最后就是使用剪映和爱剪辑进行之后的配音，字幕等。

应用点5：

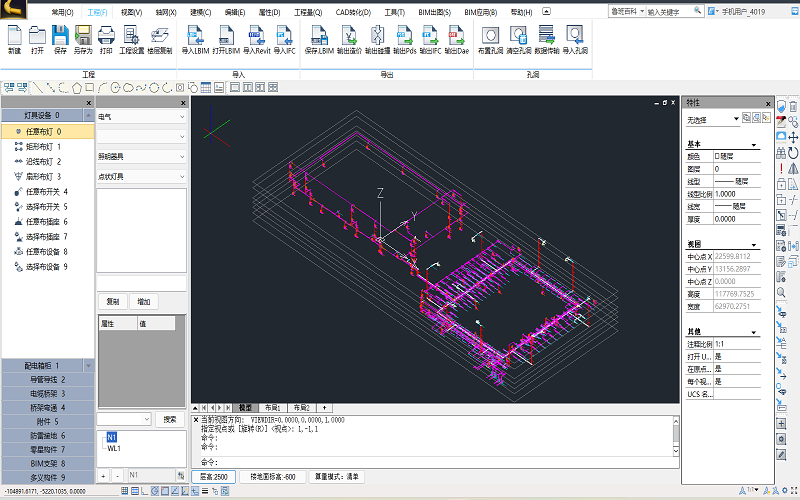

利用图纸与软件建立消防、暖通、给排水安装模型。由于建筑工程内部结构的复杂，而对 于建设整体的精度要求却越来越高。这也就使得在建筑安装也需要与建筑同步进行发展和 进步。但是大型建筑内部的安装结构也越来越复杂，所以就需要新技术来进行支撑。而机 电安装工程中最为困难的步骤就是前期对整个管道的排列布局。
