团队介绍：

指导老师：赵海春 队长：彭康 队员：朱朋 李浴阳 贾涵语 徐瑞

项目介绍：

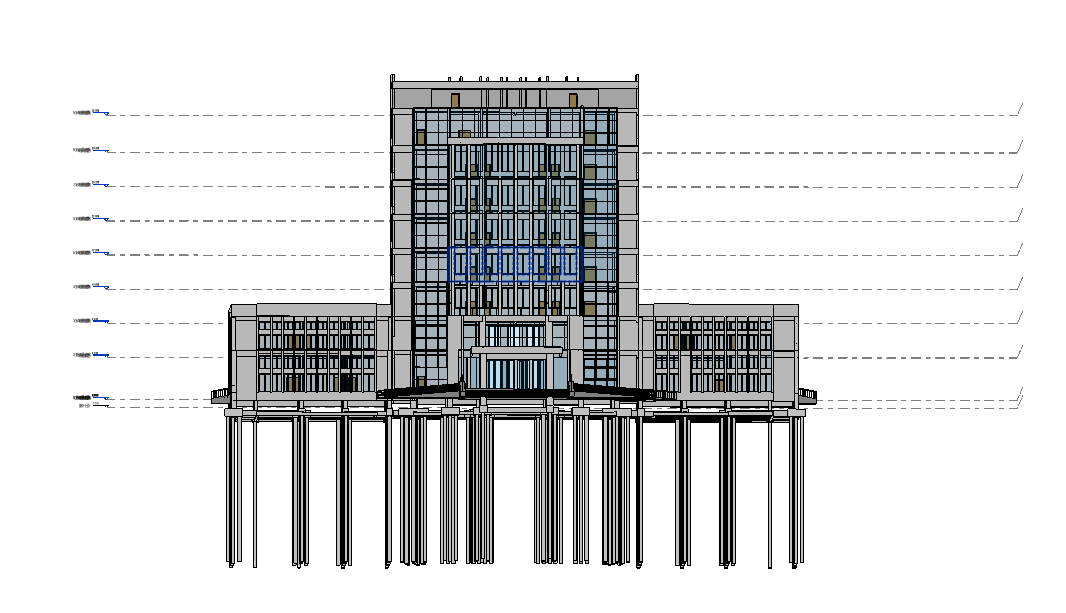

此项目为 办公楼 用房，建筑面积5002.3 m2；地上部分主楼8层，裙房2层，并将建筑水平分段为3个独立部分，地上建筑基地面积为1264.4m2，总建筑面积为5002.3m2。最大建筑高度为36米，设计使用年限 50 年，主体结构拟采用现浇钢筋混凝土框架结构体系，抗震设防烈度为7度。

应用点1：

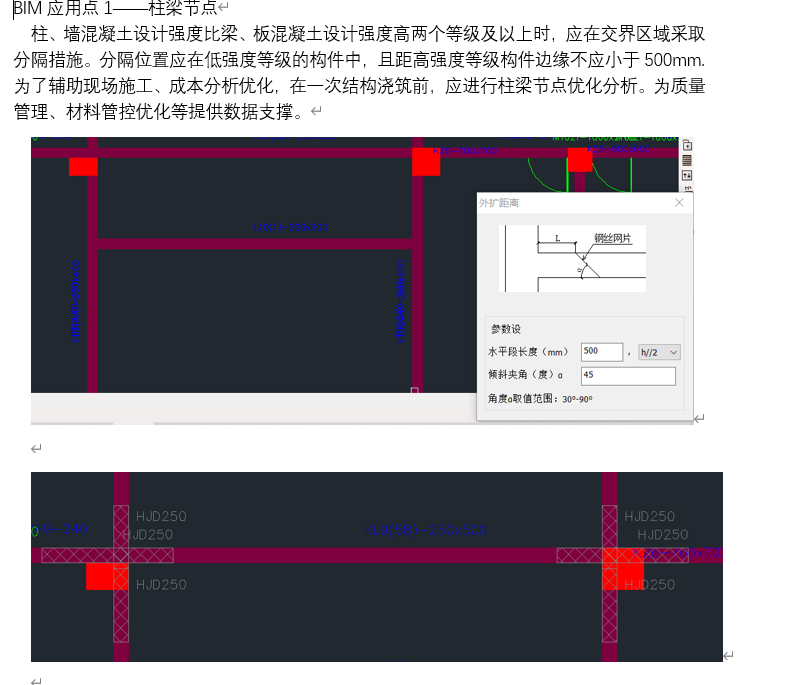

BIM应用点1——柱梁节点 柱、墙混凝土设计强度比梁、板混凝土设计强度高两个等级及以上时，应在交界区域采取分隔措施。分隔位置应在低强度等级的构件中，且距高强度等级构件边缘不应小于500mm. 为了辅助现场施工、成本分析优化，在一次结构浇筑前，应进行柱梁节点优化分析。为质量管理、材料管控优化等提供数据支撑。

应用点2：

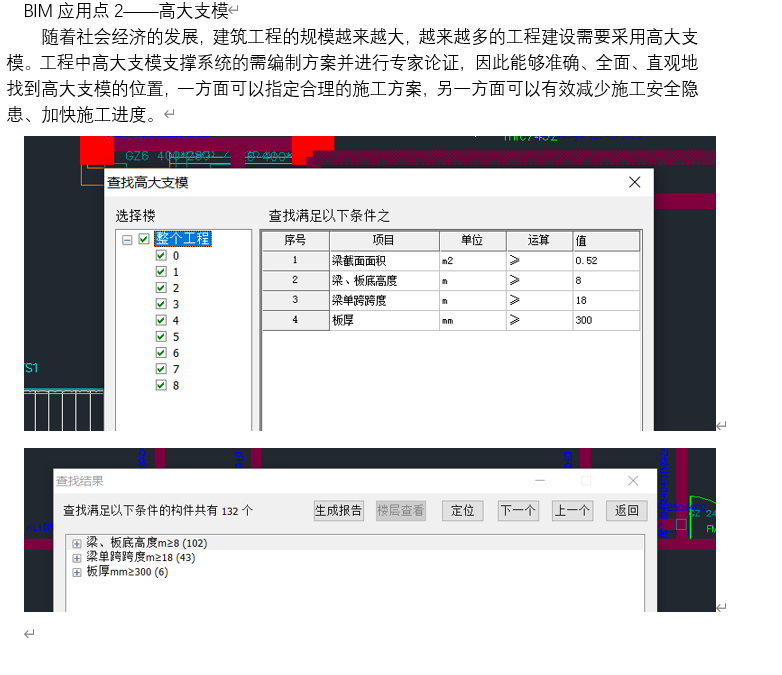

BIM应用点2——高大支模 随着社会经济的发展，建筑工程的规模越来越大，越来越多的工程建设需要采用高大支模。工程中高大支模支撑系统的需编制方案并进行专家论证，因此能够准确、全面、直观地找到高大支模的位置，一方面可以指定合理的施工方案，另一方面可以有效减少施工安全隐患、加快施工进度。

应用点3：

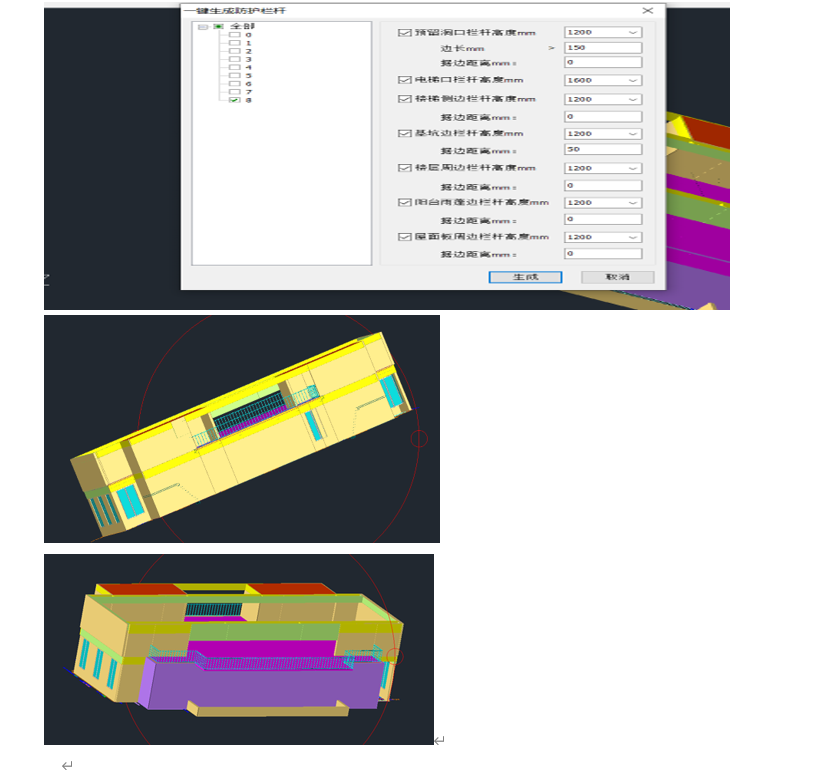

BIM应用点3——栏杆防护 通过bim技术模拟板洞口、临边、楼梯安全防护栏杆，可以防护栏杆、防护板的加工工程量进行统计; 根据三维模型及平面布置图检查现场施工，确保现场的安全防护做到位，避免安全事故的发生。

应用点4：

BIM应用点4——墙体排布 为了使砌块合理排布，加快施工进度，在施工前应编制砌块排列图，然后按图施工。相关价值亦可拓展为超高层减少二次搬运、材料管控优化及多项目工厂集中加工等

应用点5：

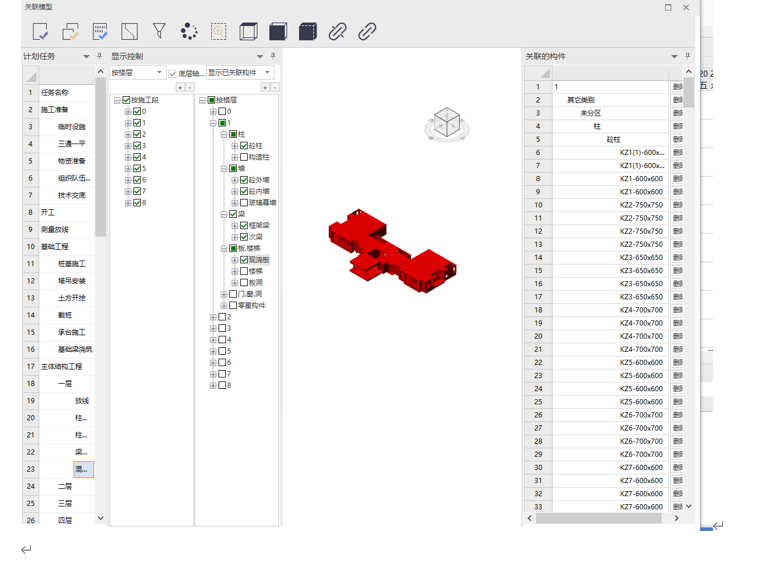

BIM应用点5——鲁班工厂进度模块
