团队介绍：

MEI战队由广西建设职业技术学院市政与交通学院的5名同学组成，团队指导教师黄文珑和曾丽莎老师负责整个赛程的赛事指导，队长孙丽华负责模型创建、模型碰撞检查及优化、模型渲染及应用；队员谷清河负责图纸整理、勘误以及参数化分析；队员唐弦桉负责项目计划管理、视频制作；队员陈树明负责项目效果展示、成果汇总及资料整理；队员罗创维负责项目漫游、手机端APP

项目介绍：

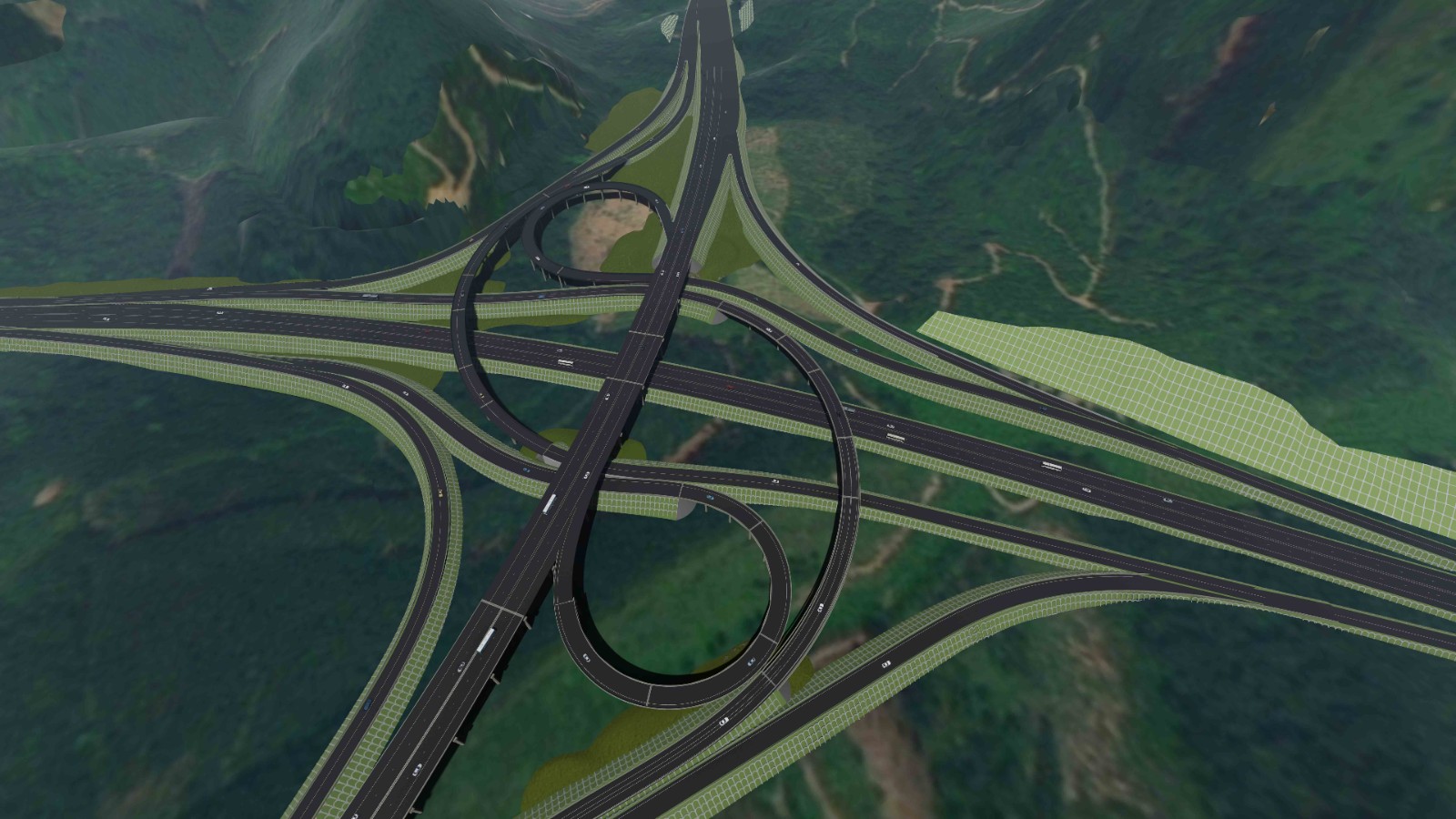

平果互通采用对称双环变形苜蓿叶型设计，主线桥为左右幅分离式，左幅：2×(3×30)m先简支后结构连续T梁+3×40m先简支后桥面连续T梁+45m简支钢箱梁+2×40m先简支后桥面连续T梁+2×30m预应力混凝土现浇连续箱梁+2×30m先简支后结构连续T梁，右幅：2×(3×30)m先简支后结构连续T梁+1×40m预应力混凝土现浇连续箱梁+2×40m先简支后桥面连续T梁+45m简支钢箱梁+2×40m先简支后桥面连续T梁+2×30m先简支后桥面连续T梁+2×30m先简支后结构连续T梁

应用点1：

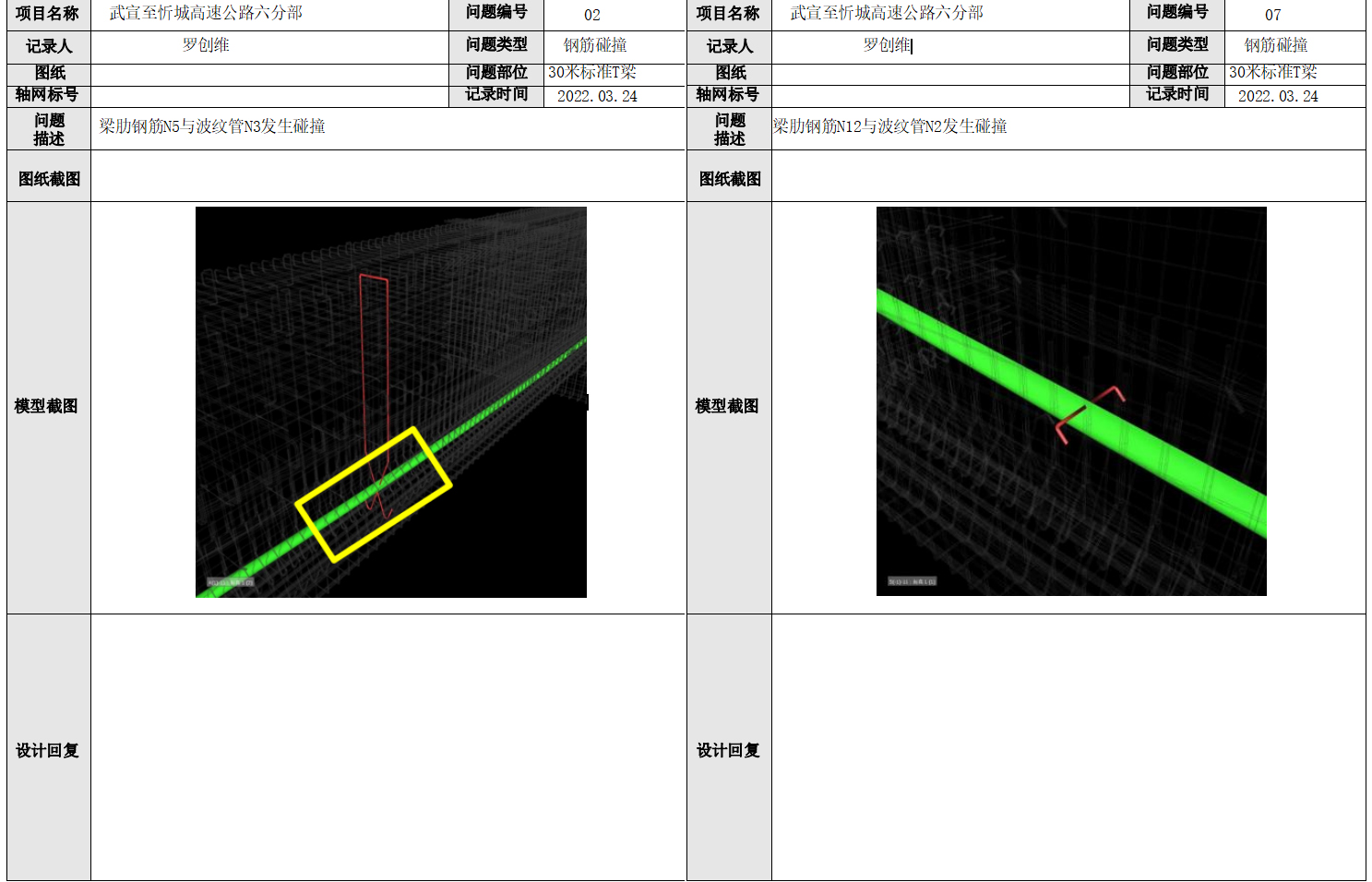

按照图纸尺寸1：1创建T梁中的钢筋、波纹管模型并在对Navisworks中对各个模型进行碰撞检查，及时发现图纸设计中的不合理，避免了由于图纸问题造成的设计变更的同时，有效避免施工中因图纸问题造成的资源浪费。

应用点2：

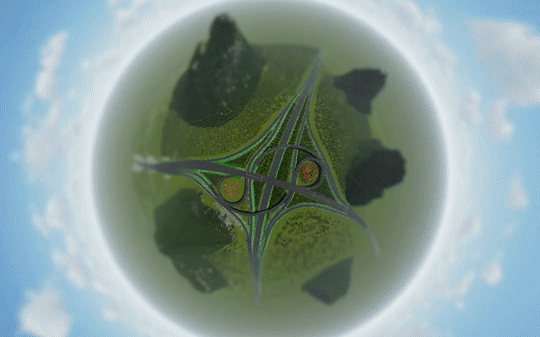

通过已完成创建及渲染的模型，在720云中利用竣工效果全景展示720全景技术，生成模型720云，既方便项目建造时对所需进行完善和未达到预期效果的地方进行及时调整，也可以通过720云对项目进行宣传展示。

应用点3：

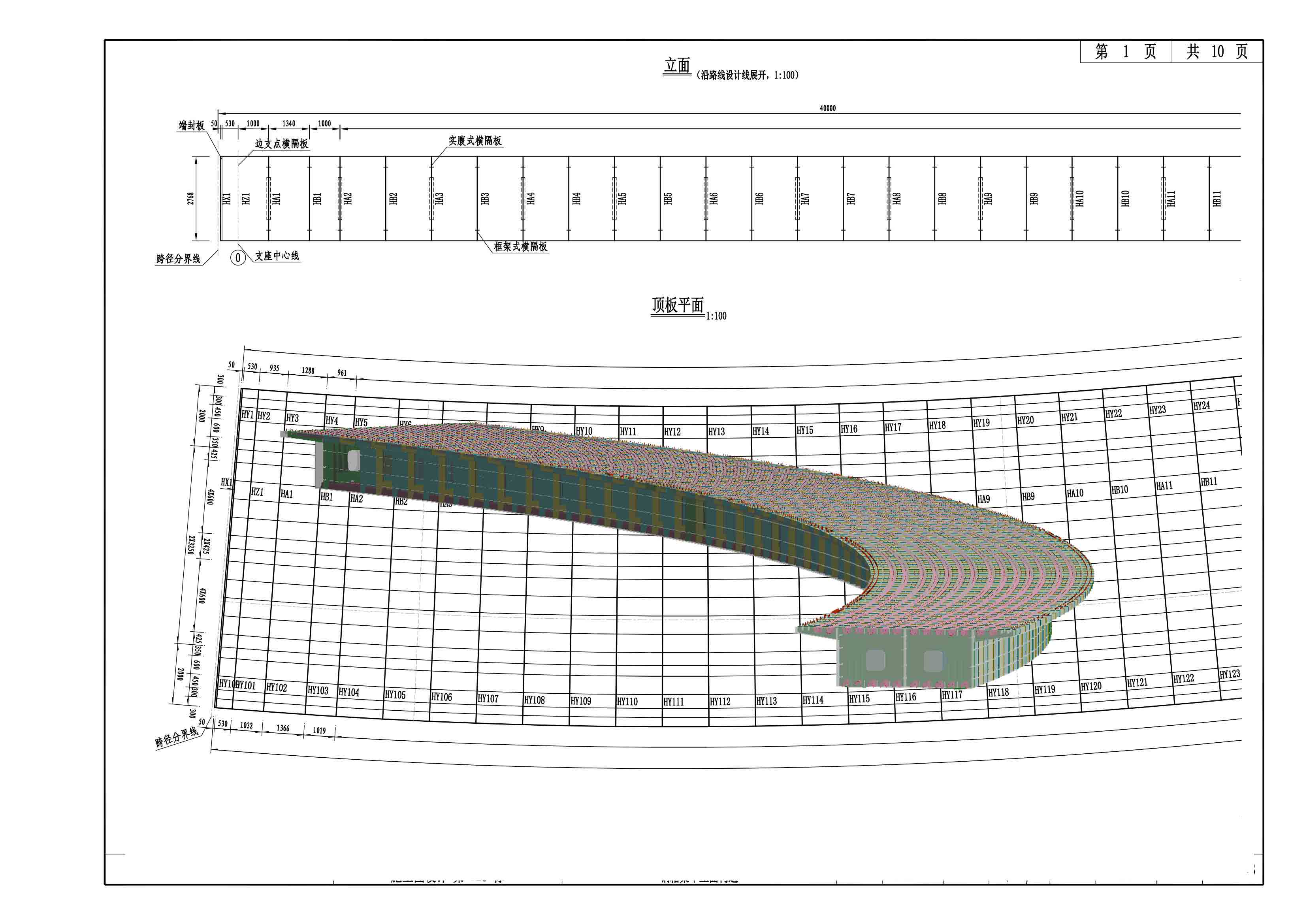

采用BIM技术创建相应构件的施工图模型，辅以可交互AR技术，将施工图纸与模型相结合，并通过手势控制模型平移、缩放、旋转的方式对模型各细部易错部位进行模型交底，目前其可交互性在广西区内同类型项目中属于首次应用。该项新技术解决了图纸难理解、模型无法随时查看、工人加工易出错的问题。

应用点4：

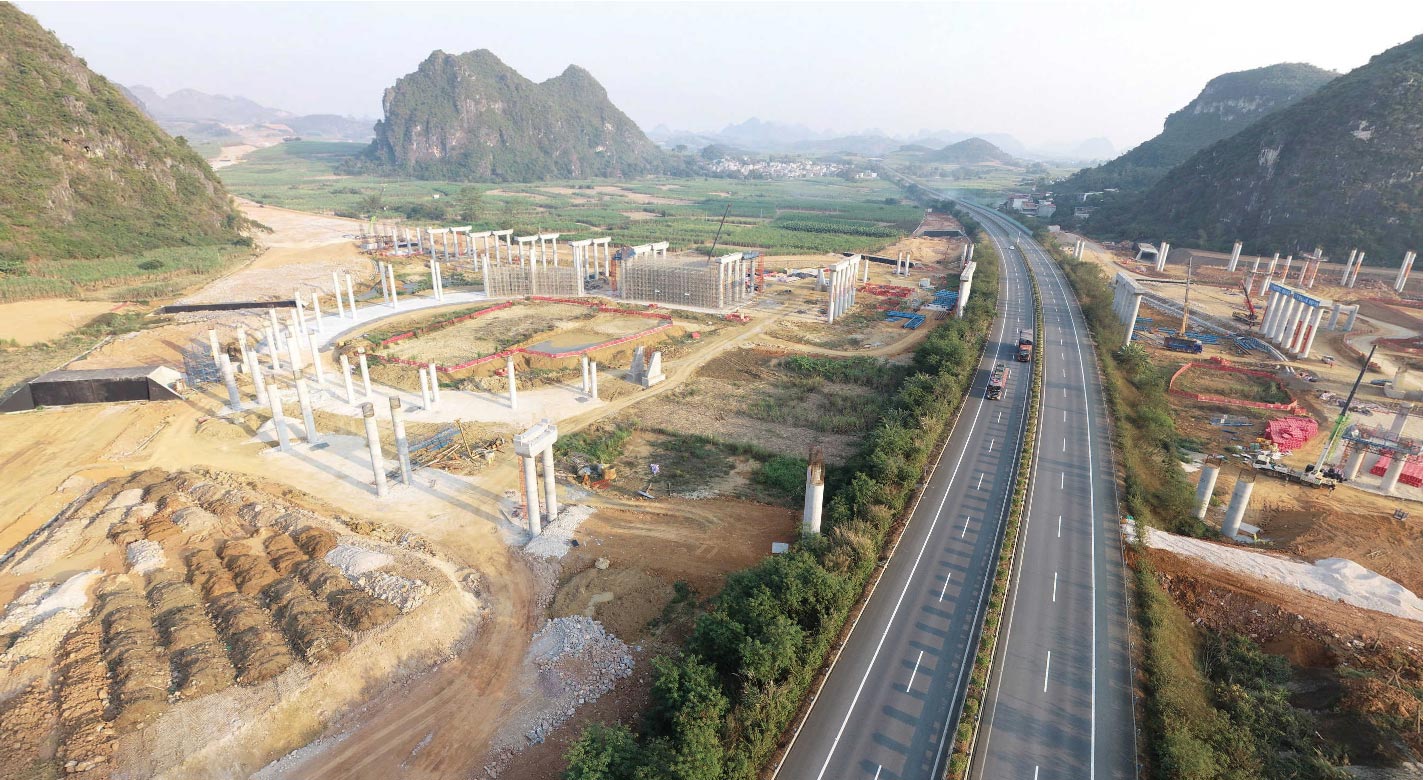

利用无人机应用技术，航拍记录施工时期珍贵影视资料，在形成技术类工程信息促进工程管理信息化的同时，通过特殊的图片处理软件制成720云，方便后期用移动端随时扫码查看。

应用点5：

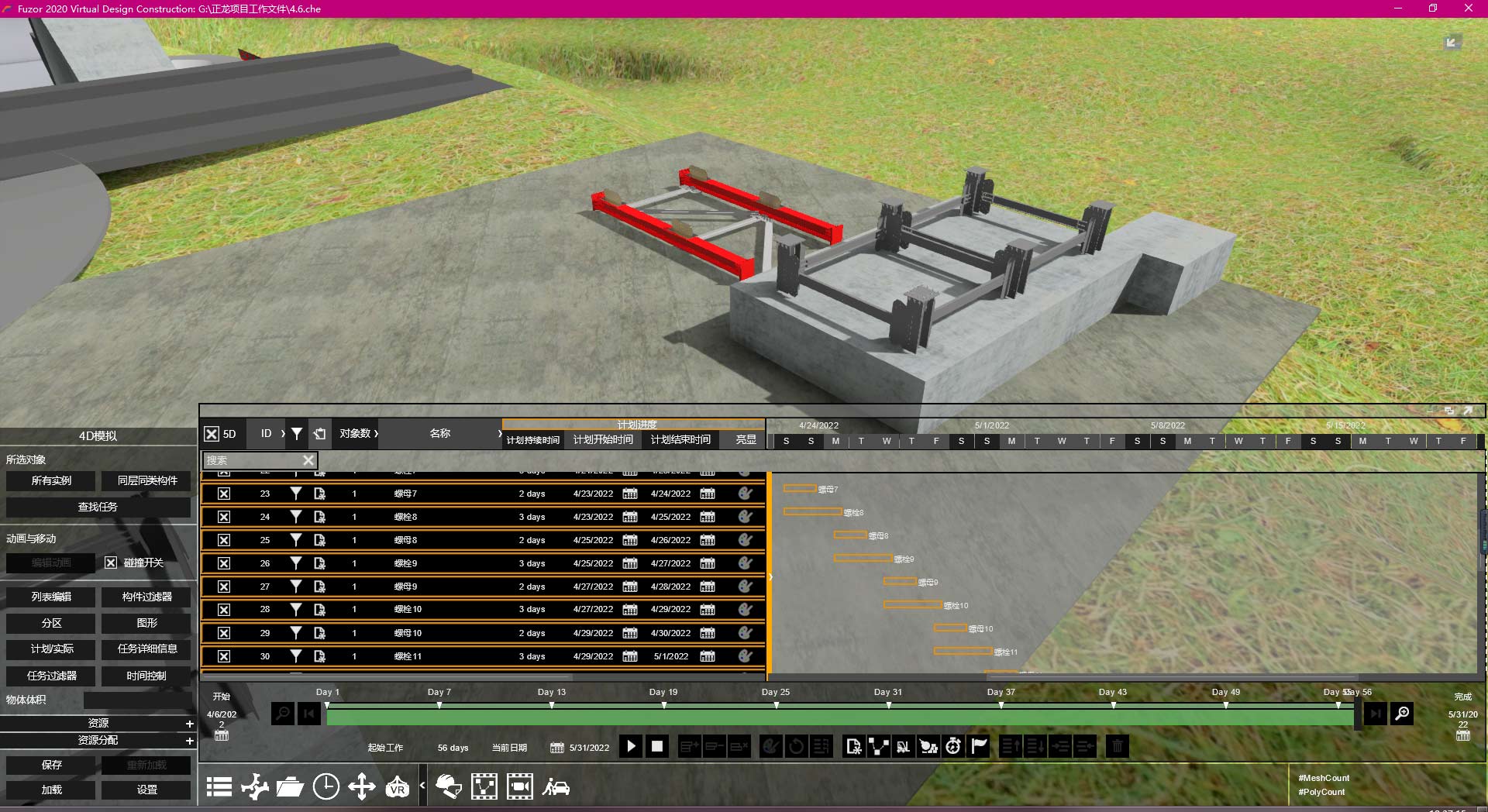

通过BIM技术实时展现项目计划进度与实际进度的模型对比，随时随地三维可视化监控进度进展，再通过模拟进度与施工现场实际进度进行对比，提前发现问题，保证项目工期。让模型按进度计划进行虚拟建造，实现项目的精细化管理，从而发挥BIM 4D的优势。
