团队介绍：

团队成员有，队长肖波江，队员有周兴、黄小龙、张静、叶坤，肖波江主要做钢筋建模、进度计划模拟施工、施工组织设计，周兴主要做鲁班土建、碰撞、漫游。黄小龙主要做给排水建模、进度计划编制，张静主要做消防建模、场布的绘制、叶坤主要做电气和弱电建模、鲁班造价。

项目介绍：

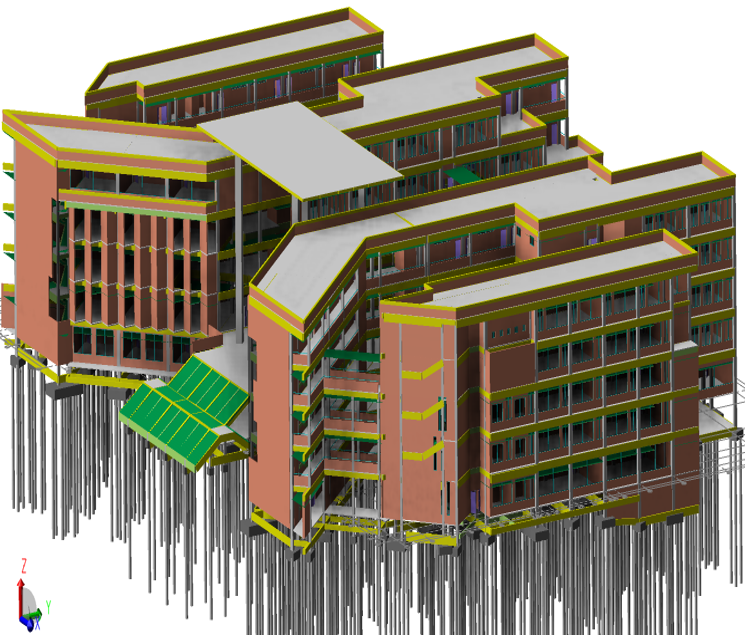

五号教学楼位于德阳市四川工程职业技术学院校园内，总建筑面积为20729平方米，建筑高度20.40m,建筑层数为五层，层高为3.9米。建筑耐火等级为二级，建筑工程等级为二级，屋面防水等级为三级，二道防水设防；结构形式为框架结构，抗震设防烈度为七度，设计使用年限为50年。 本工程地下多层为淤泥及淤泥质土层，地下水 位较高，施工需考虑降水和土方开挖支撑问题；周边地形地貌复杂，场地狭窄，现场施工管理有一定难度，多专业之间的协同工作；工程的综合管线较为复杂。

应用点1：

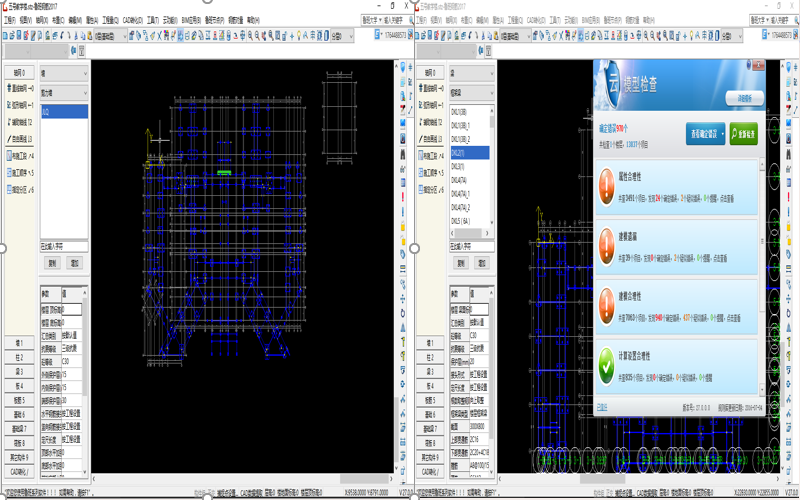

鲁班钢筋中的一用于点主要有鲁班云模型检查计算工程量，钢筋BIM模型完成后，我们进行云功能检查，修改BIM模型，计算钢筋工程量，保存LBIM。利用云功能里面的自动套功能，导出钢筋造价Tozj文件。最后导入鲁班造价可得到钢筋的工程造价。

应用点2：

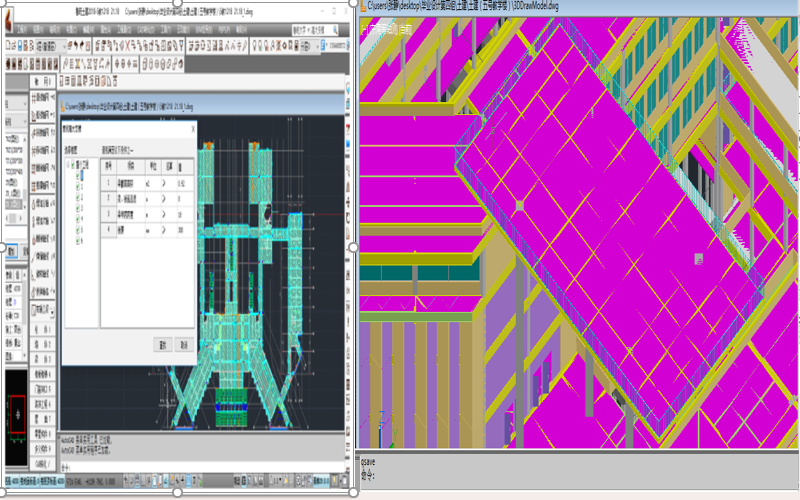

鲁班土建应用点主要有一、高大支模查找工程施工时，构件的厚度超过一定规模或构件的支模高度超过一定高度，为保证施工安全，需要对此类构件专门设计支模方案。二、一键生成防护栏杆、净高查找和剖面图生成，用鲁班土建软件对临边位置自动生成防护栏杆。现场人员可以任意剖切所需位置，将优化后的模型 “翻译”成施工班组能够看懂的平、剖面图，自动 生成CAD图纸，成为交底重要资料。

应用点3：

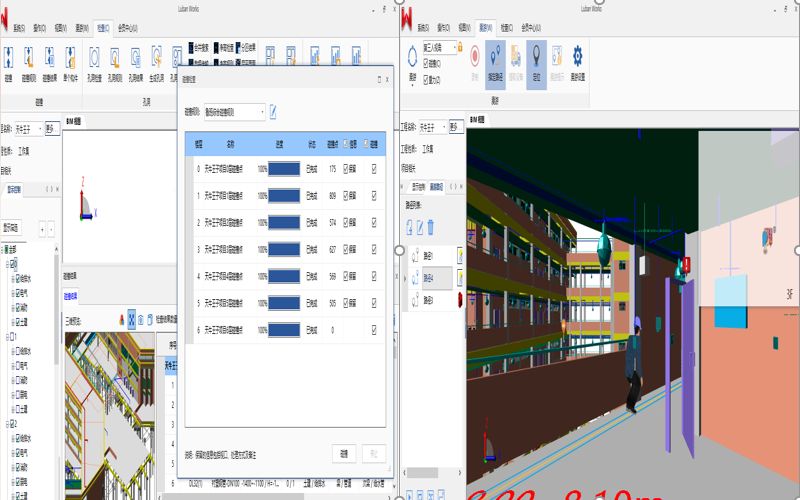

在鲁班works中，可以把建筑、结构、安装等各专业BIM模型进行集成应用。对多专业BIM模型进行空间碰撞检查检查完毕直接输出碰撞检查报告word文档。根据碰撞检查结果，对碰撞点进行优化，还可以进行虚拟漫游利用综合专业三维模型，模拟出建筑物内部三维空间 真实情况，可以模拟第三人角色 的第一人称第三人称等在空间内漫游，检查建筑设计的合理性及是否符合业主的满意程度，施工 方也可对复杂节点做三维交底。

应用点4：

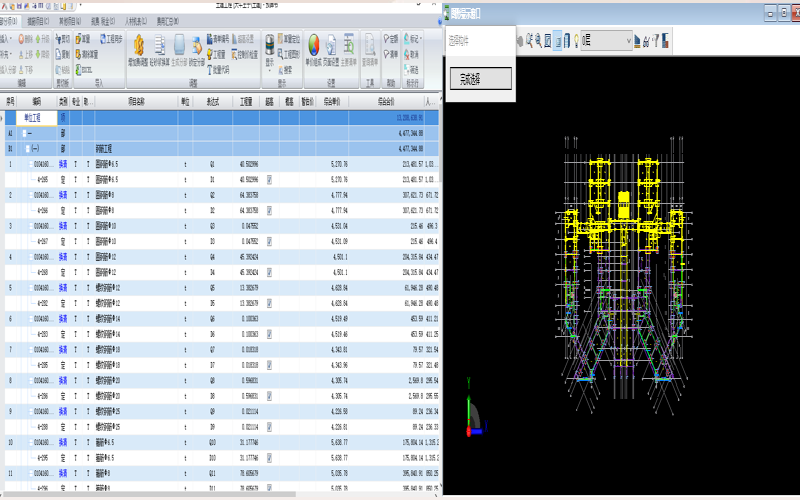

鲁班造价可快速生成预算书、招投标文件，智能检查的规则系统，可全面检查组价过程、招投标规范要求出现的错误，为工程计价人员提供概算、预算、 竣工结算、招投标等各阶段的数据编审、 分析积累与挖掘利用，满足造价人员的各种需求。若采用阶段结算 或按月支付，我们只需框图出价，再加上部分优化即可实现工程款进度支付的高效性，提高了企业管理的精细化程度。

应用点5：

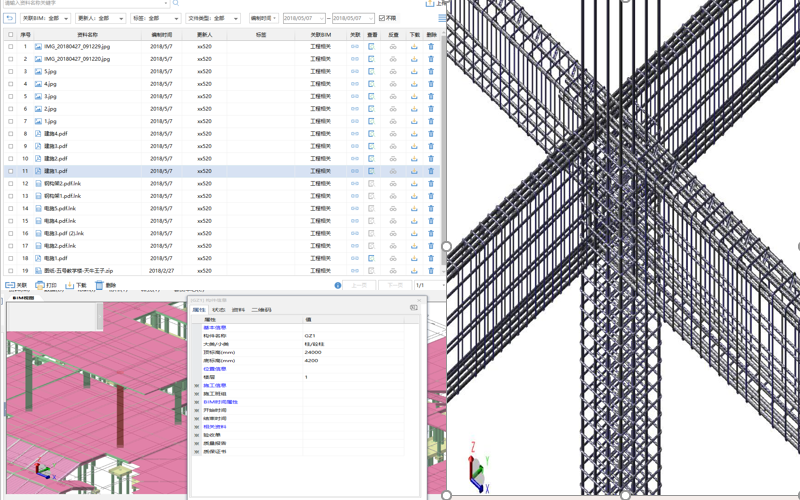

鲁班BE的应用主要有资料查找、构建查询可对模型构建进行信息查看。钢筋节点查看，钢筋节点是对构件钢筋交叉部位细节深化处理的方式。它能清晰、直观地展示钢筋三维排布信息，从而对节点位置处的钢筋进行排布优化处理，进行X、Y、 Z方向的剖切查看并保存视口，做到三维交底。沙盘模式可给予每个构件的全生命周期状态，真实模拟建筑每个区域每个构件真实的施工过程。
