团队介绍：

由李盛楠老师和沈雪晶老师进行任务指导，由组长韩明峻进行任务分配、模型碰撞检查及优化、质量安全协同。钢筋节点应用、高大支模应用由组员崔起瑞。三维动态剖切、安装应用点——生成图纸由组员朱禹同。资料管理、5D BIM应用由组员刘禹岑。质量安全协同管理、施工段划分由组员丁新桐完成，大家通力合作，完成比赛。

项目介绍：

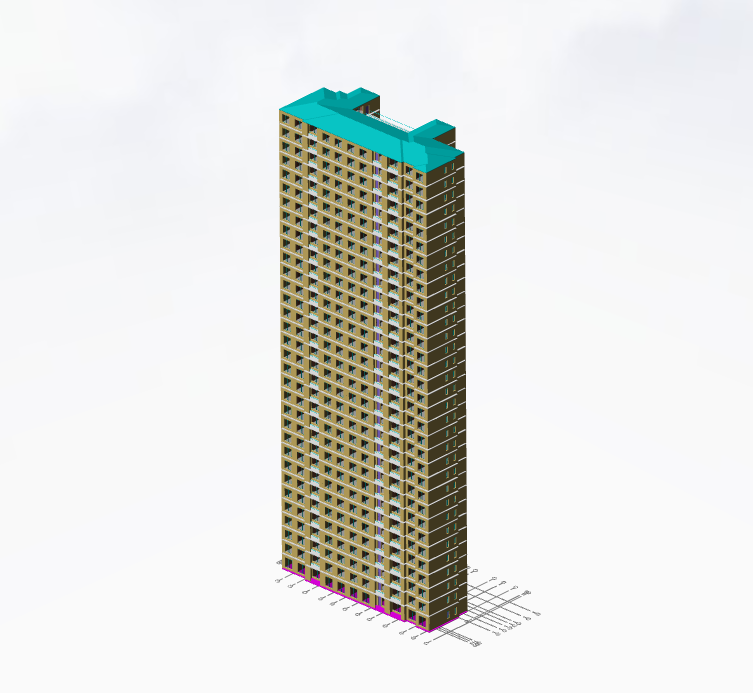

本项目建筑面积15135㎡，总高97.45m，分为基础层标准层顶层及屋顶层，投资约4千282.34万该项目位于辽宁省沈阳市浑南新区浑河两岸，周围设施俱全风景优美，是浑南新区重点项目.此项目难点 1、此项目位于新开发区四面环路，施工场地有限，现场布置难度较高。 2、安装专业管道设备错综复杂，图纸管道碰撞较多且不易布置 3、为保证如期交工，资源投入量较大，对人力物力的及时把控难度较高

应用点1：

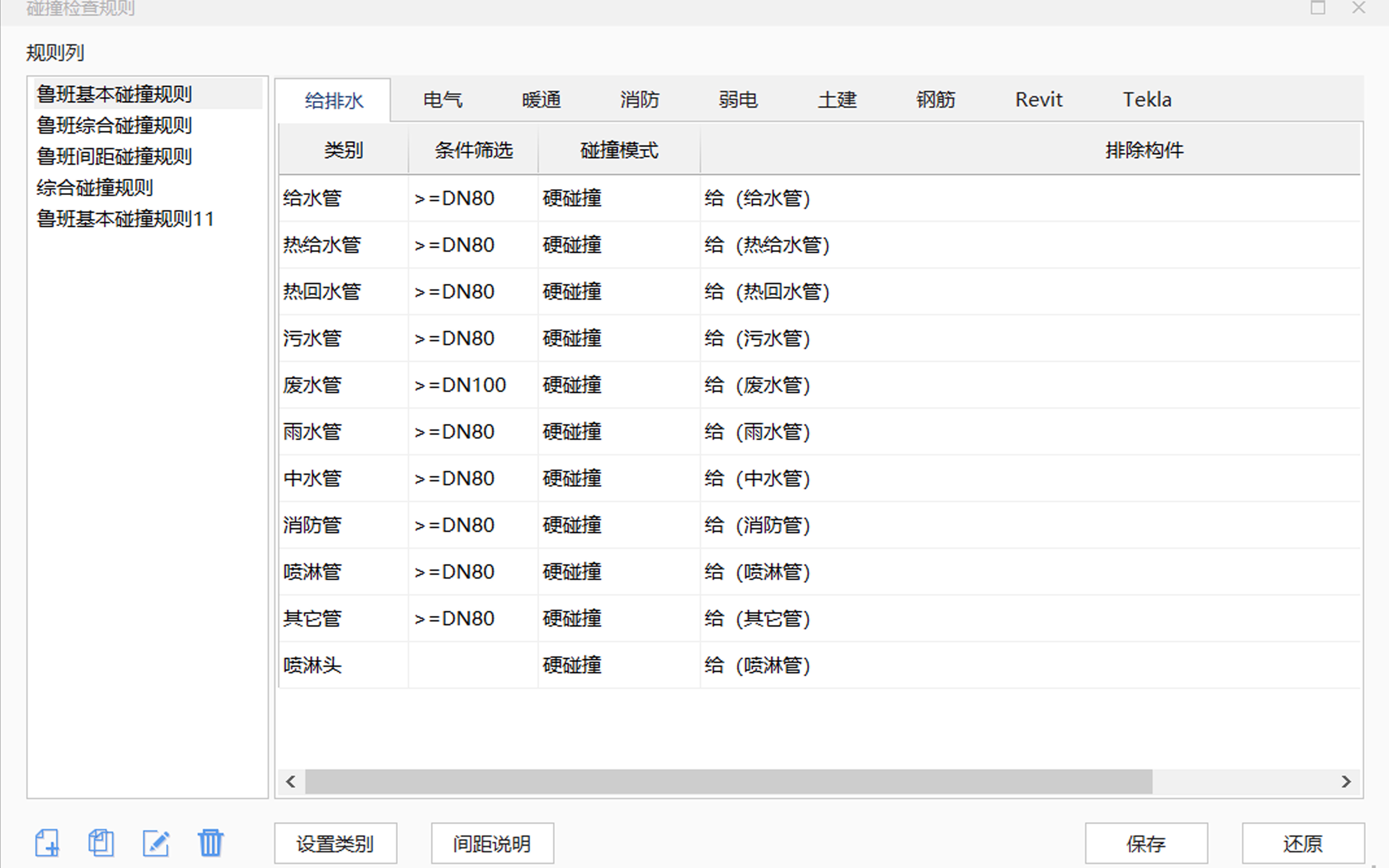

模型碰撞检查及优化 在Revit进行建模后，在LubaniWorks中进行碰撞检查，根据检查的结果在Revit中进行优化和修改。碰撞检查是在LubaniWorks中提前警示项目中各不同专业的空间碰撞。在此过程中明可以发现出很多在设计中不容易发现的碰撞问题。从而在实际现实施工开始前消除大部分出现的碰撞情况，减少实际施工时的返工量，缩短工期节约成本。

应用点2：

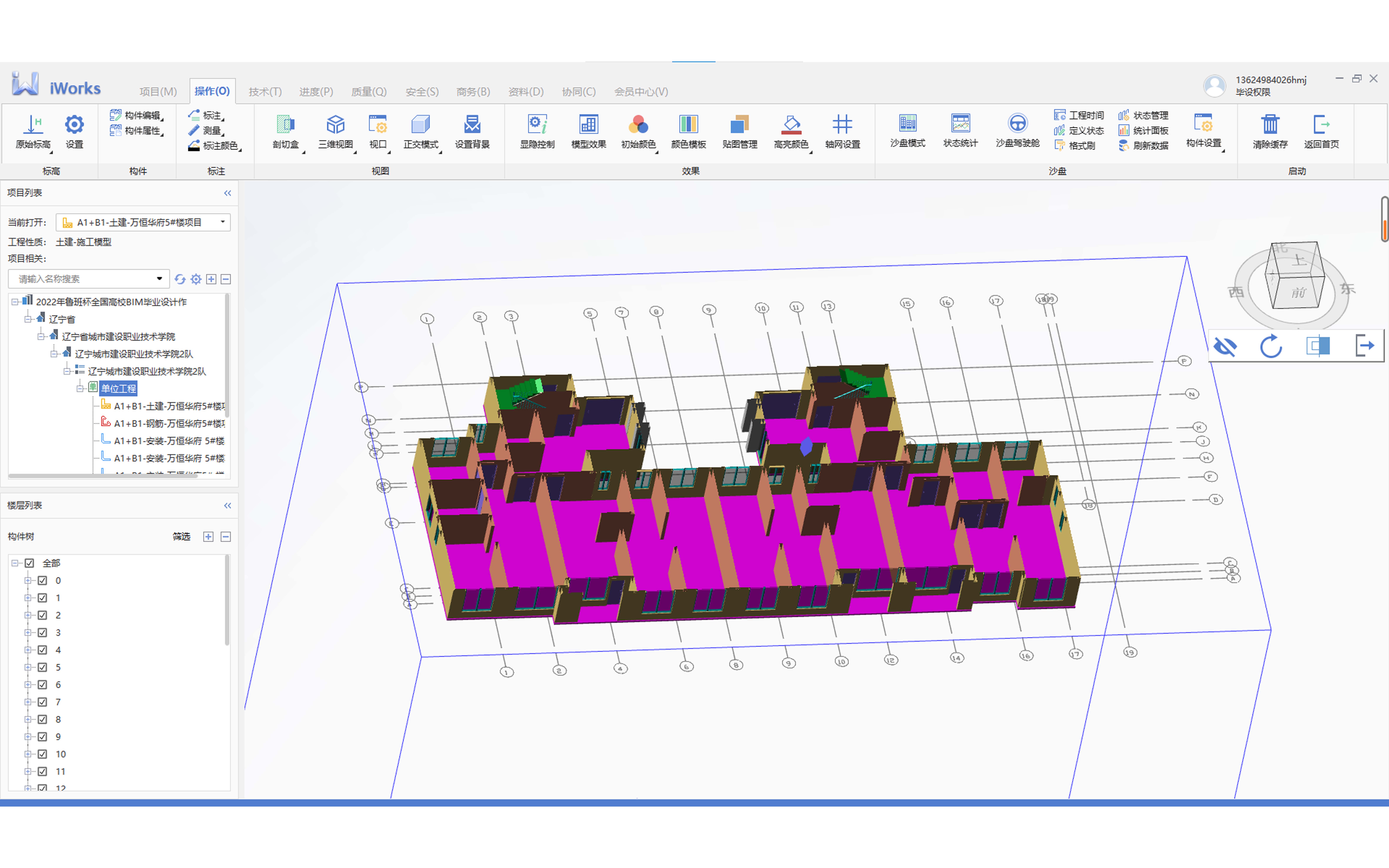

三维动态剖切 应用Luban iWorks软件剖切盒进行三维剖切，使模型的内部构造更加清晰直观的展示，施工人员可以通过查看视口来确保更准确的了解到工程内部隐蔽构件的施工。可以多方位进行剖切，提高施工过程中精确性，以便及时修改减少返工。

应用点3：

质量安全协同： 通过鲁班协同软件的质量和安全协同功能，通过关联鲁班工厂三维模型和图纸然后链接图片资料及时发现问题，解决问题。它的优势在于不用人现场开会，通过软件中授权实现异地检查与审批。还可以生成打印书面报告并保存。大大的节省了时间提高了效率。

应用点4：

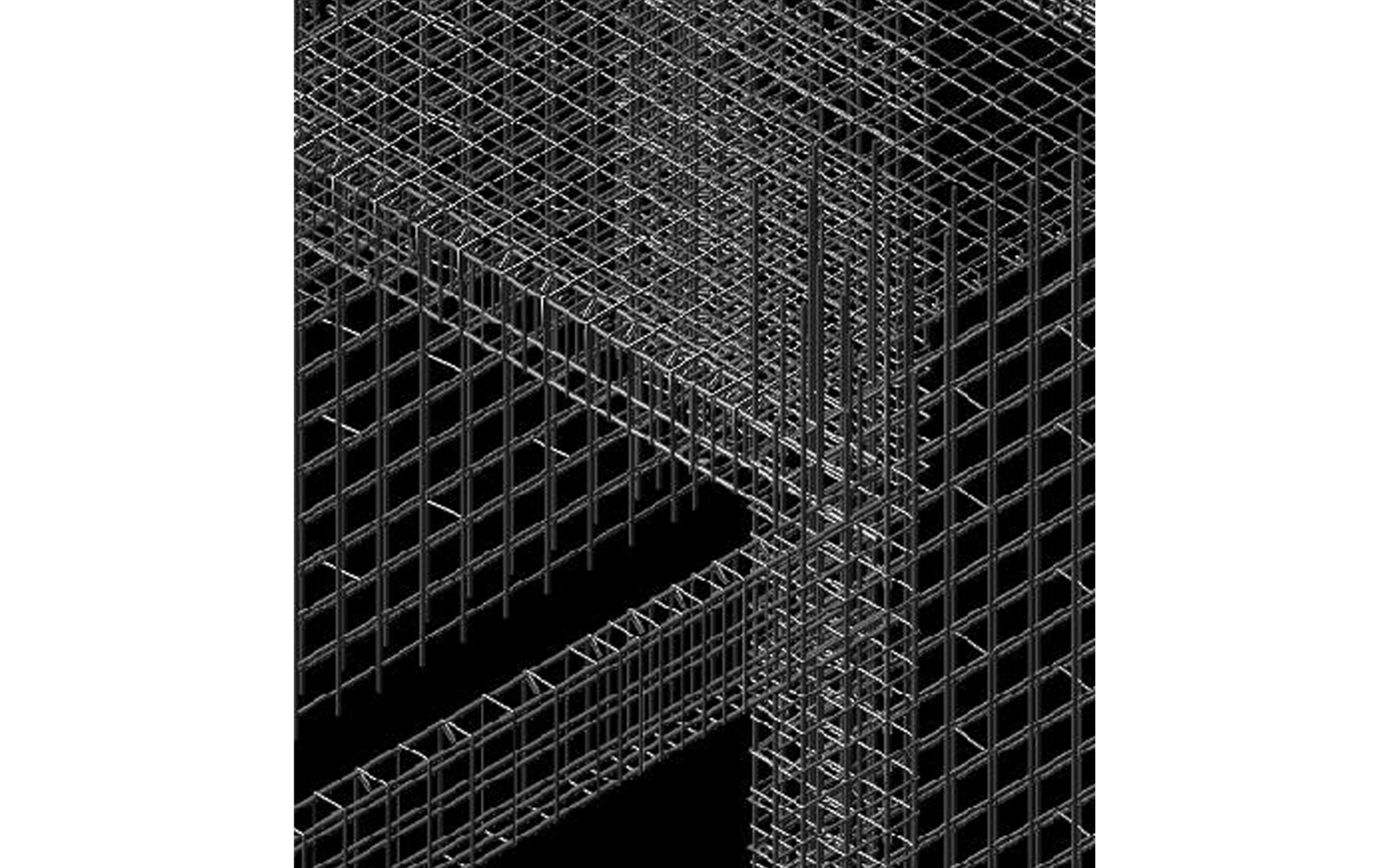

钢筋节点 随着基于BIM的可视化技术的出现，空间造型设计和施工方案规划等有了强有力的技术支持，应用也越来越广泛。复杂节点这类模型如果只用二维图纸的方式来表现，对于设计和施工都是一种限制，不能和工程实际对接，而且对于之后施工方案的规划和选取也有更大的难度。通过关键节点CAD平面图和利用 BIM的可视化图对比，可以发现一个比较简单的节点都要用几部分二维图纸表现，而用BIM一个三维模型就可以清晰表现。

应用点5：

安装BIM应用点——生成图纸 当前顶级绘图功能是在模型和图纸之间能支持双向编辑，改变模型注释与上述相同，然后试图中支持模型编辑，并传导到模型中。如果也同时在视窗中显示3D模型，任何视图的更新可以立即引用在其他视图中。双向视图和强大的模板生成功能，进一步减少图纸生成所需要的时间和精力。
