团队介绍：

指导教师 简介 王东博老师，道桥教研室主任，副教授，一直从事道桥方向BIM技术研究，获取多个BIM证书，为辽宁省职工技能大赛（BIM）评委。任桂娇老师，道路与桥梁工程技术专业教师，主要从事桥梁识图与BIM，道桥计量计价等内容研究。 团队成员简介 队长李明奇，负者桥梁上部结构建模、iWorks Civil应用。组员张士森负者桥梁下部结构建模、Infraworks地形展示。李建东负者桥面系及附属设施建模，场地布置。胡馨月负者模型渲染及漫游、工序动画。高玥负者VR展示、3D打印制作。

项目介绍：

本桥位于通辽市辽河大街与乌兰花路相交路口东侧，由于现状孝庄河河道紧邻规划辽河大街与乌兰花路相交路口，且河道与辽河大街斜交角度很大，为40°。桥梁结构形式：三孔简支预应力空心板桥，桥梁斜交角为23°，跨径布置为3x15米=45米，桥宽68米，其中两侧各9.5米宽的人行道、7米宽的非机动车道、3.5米宽的分隔带， 中间为28米宽的机动车道。工程总长为90米，其中桥梁总长为45米，西侧引道22.63米，东侧引道22.37米。

应用点1：

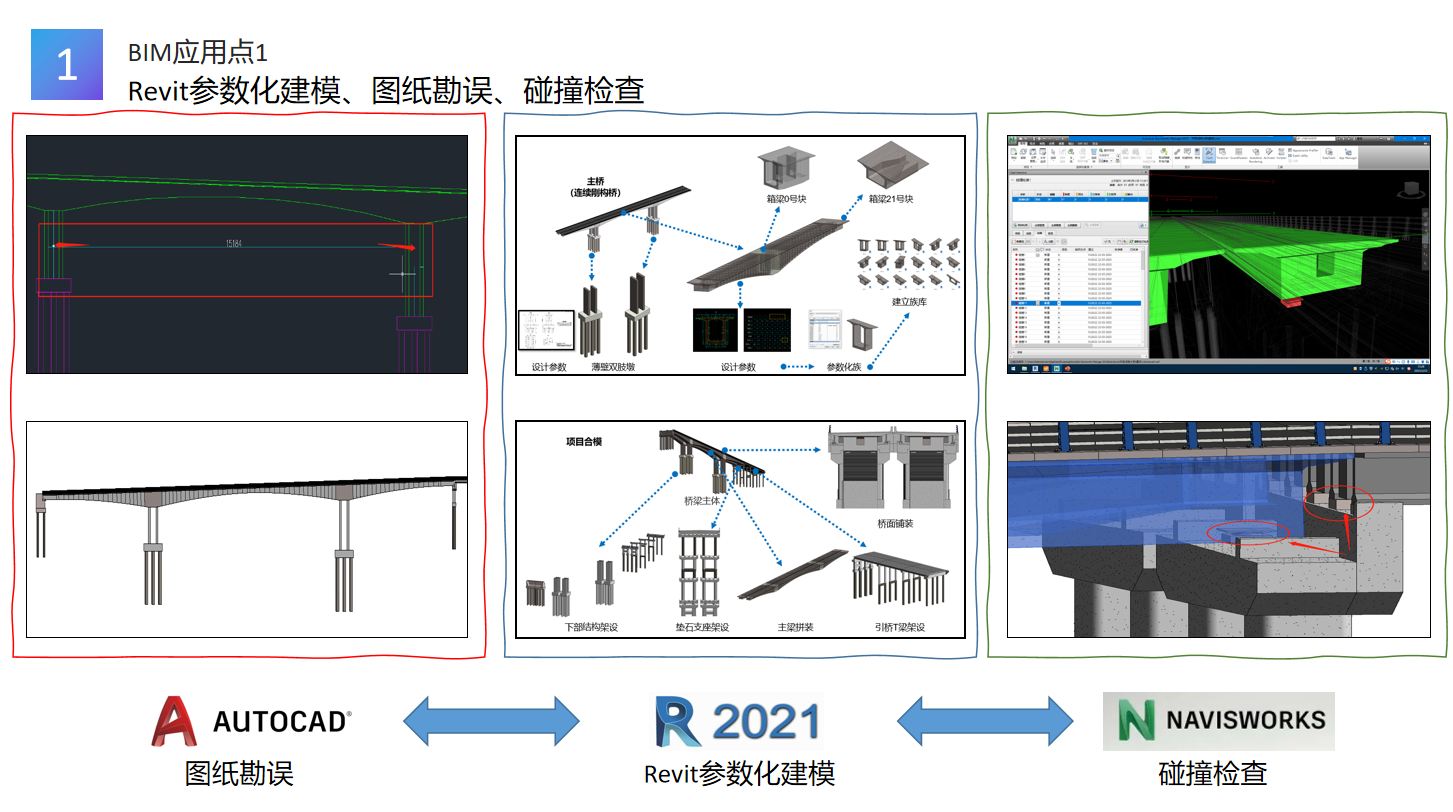

BIM应用点1 （1）Revit参数化建模：依据设计说明书，将项目拆分为主桥（上部+下部）、引桥（上部+下部） 、桥台路基、附属工程四大部分进行参数化建模，并将模型整合一体。 （2）图纸勘误：在建模和整合的过程中，对设计图纸的反复的校核比对，并利用Navisworks进行碰撞检查，能及时发现图纸存在一 些错误，与设计人员交涉后将图纸问题进行修改和记录，减少了返工，提高了经济效益

应用点2：

BIM应用点2 三维地理信息模型 依据设计资料，结合GIS技术，利用Infraworks建立项目的三维地理信息模型，将BIM项目至于真实环境之中。 通过三维地理信息模型创建，可以清楚的观察到项目周围的地理信息情况，方便了解周围建筑布置和交通路网情况，更加直观的显示出工程竣工后的实际情况。

应用点3：

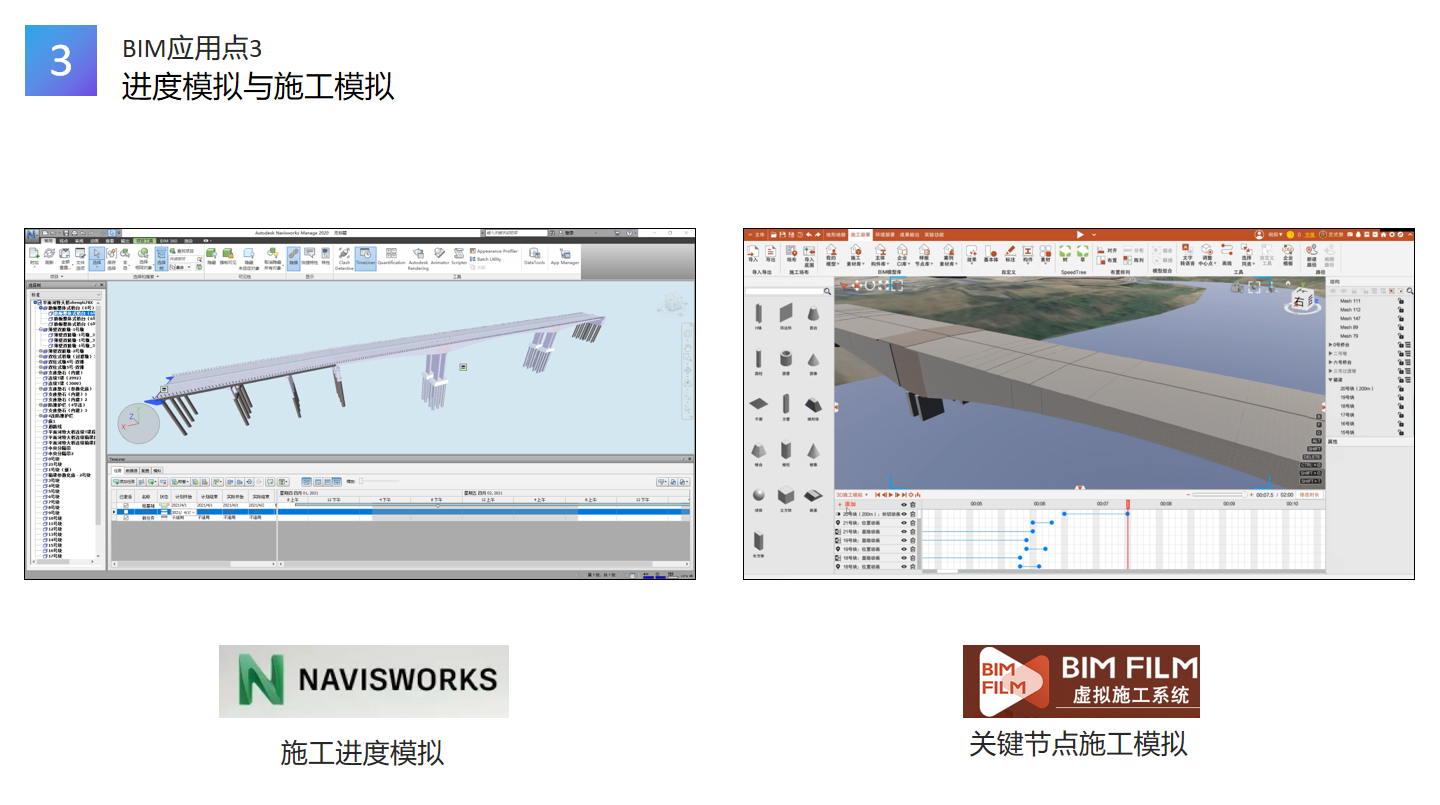

BIM应用点3 进度模拟与施工模拟 （1）根据项目施工组织设计，利用Navisworks开展施工进度模拟 项目施工进度的可视化，让施工人员更好的掌握整体施工进度，及时发现施工过程中出现的问题，并作出有效的调整，从而更好地控制施工进度，确保整体工程的顺利完成。 （2）根据项目施工方案，利用BIMFILM开展关键节点施工模拟 在施工模拟过程中我们可以将施工技术要点与现场情况相结合，并进行可视化技术交底

应用点4：

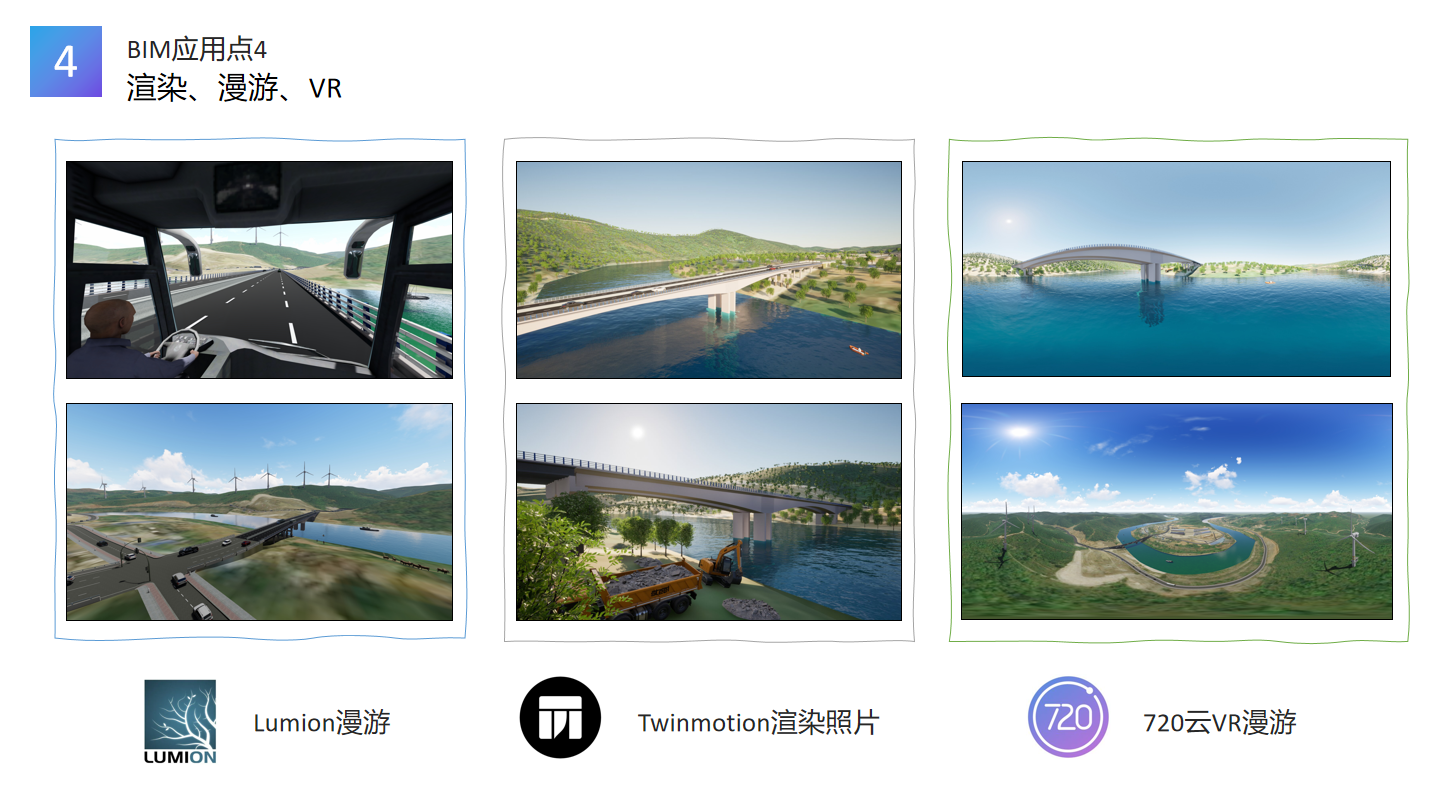

BIM应用点4 渲染漫游VR 项目分别利用lumion软件制作项目漫游视频，借助Twinmotion2023强大数字引擎渲染项目照片，通过两款软件输出不同风格场景的360°全景照片并在720云上进行编辑实现VR漫游互动

应用点5：

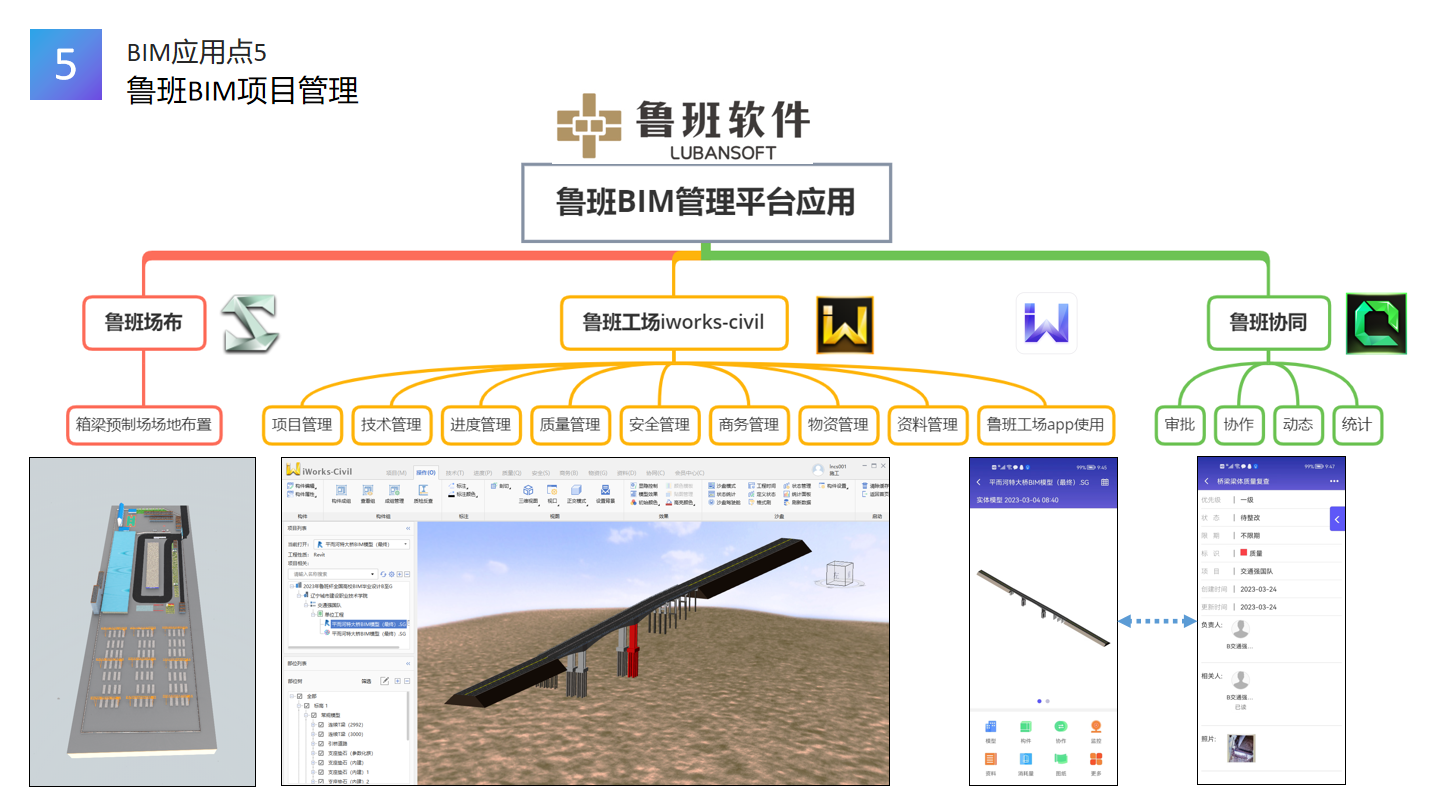

BIM应用点5 鲁班BIM项目管理 （1）通过鲁班场布进行三维场布立体规划，直观的反应了施工现场情况与运维。 （2）充分利用鲁班工场iWorks Civil平台开展了项目管理、技术管理、进度管理、质量管理、安全管理、商务管理、物资管理、资料管理等应用。 （3）利用鲁班工场手机app与BIM项目管理平台实时互动，查看BIM轻量化模型及各种工程信息，同时与鲁班协同开展现场质量问题整改，提高工程质量。
