团队介绍：

团队介绍:团队名为山理五有分队，团队口号为“坚持五育兼修，争做五有人才”，团队成员分别来自山东理工大学建筑工程学院工程管理系，秉持着“各挥所长、各尽所能、团结共勉、不畏困难”的理念，为奋斗提供动力，努力使BIM技术得到实践，接纳新时代的恩泽，做到建筑的数据化表达，即BIM。

项目介绍：

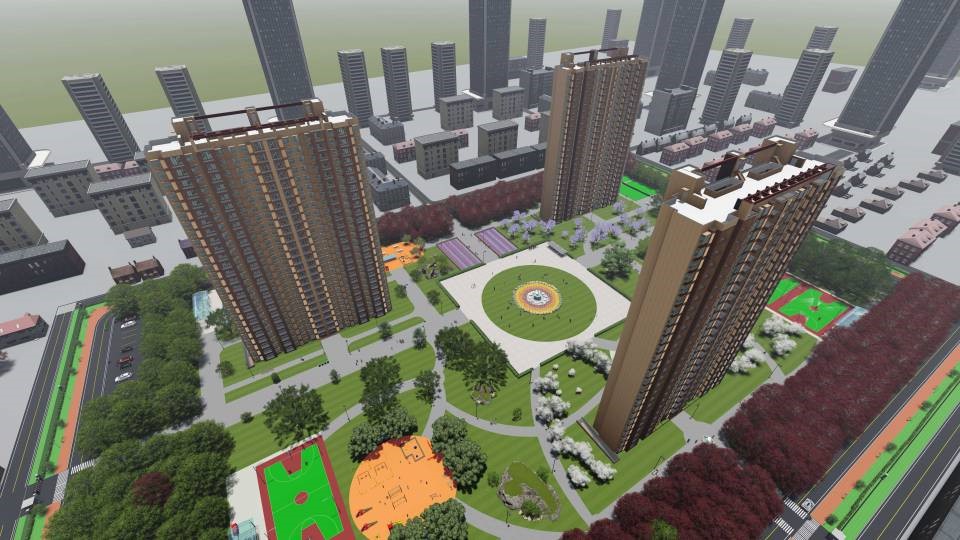

本项目位于江苏省苏州市，总建筑面积15423.25㎡，建筑高度83m，地上26层，地下1层，结构体系为钢筋混凝土框架剪力墙结构，本建筑设计使用年限为50年，建筑工程等级为居住建筑一级。项目重难点在于装配式工程的施工，与传统方法最大的差别是增加大量的吊装作业。预制构件的生产、运输、吊装环节，预制构件的装配施工需与现浇结构协调配合。装配式建筑有利于提高施工质量，加快工程进度，环境保护和节约资源。

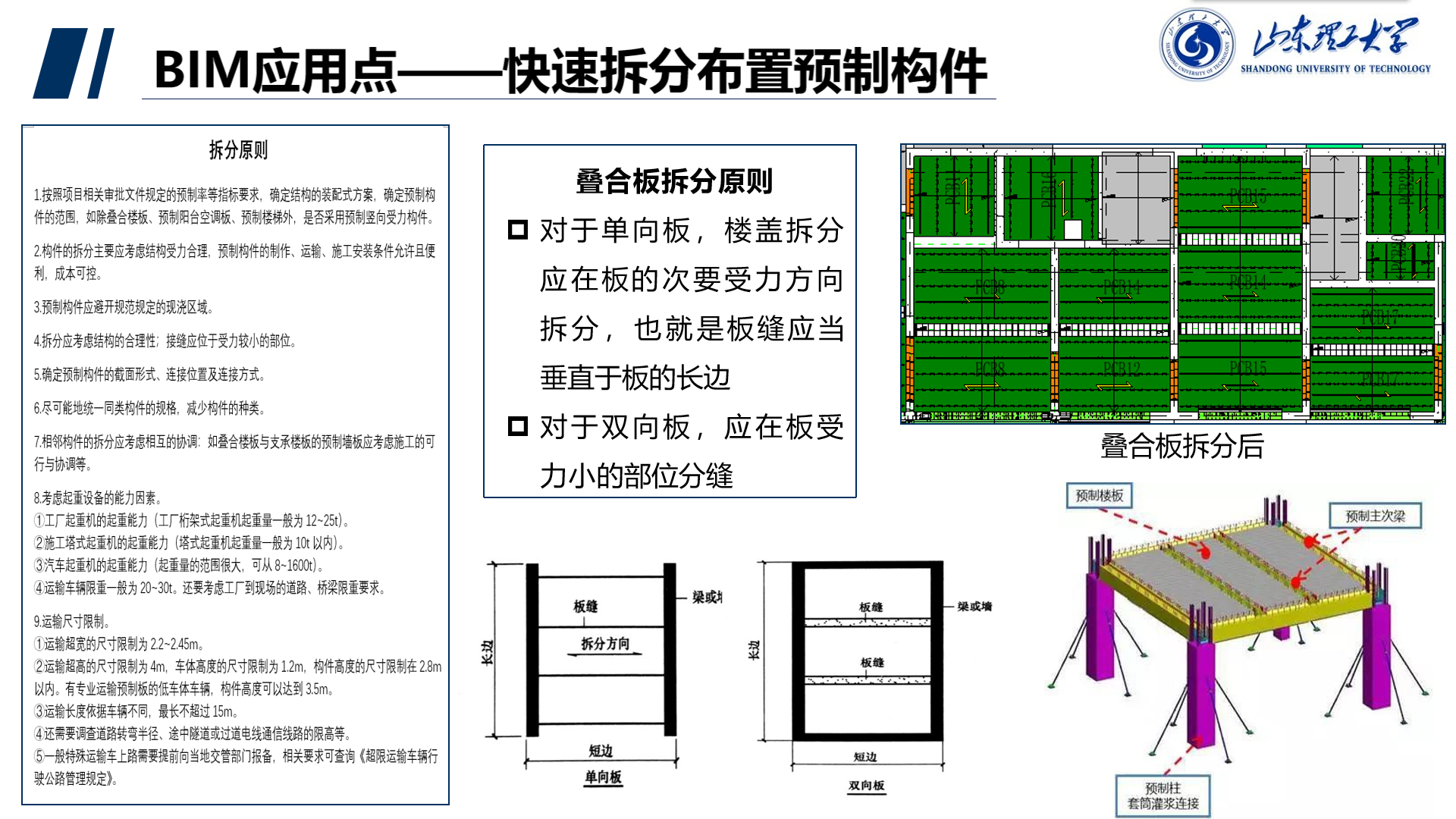

应用点1：

按照项目相关审批文件规定的预制率等指标要求,确定结构的装配式方案，确定预制构件的范围，如除叠合楼板、预制阳台空调板、预制楼梯外,是否采用预制竖向受力构件。构件的拆分主要应考虑结构受力合理，预制构件的制作、运输、施工安装条件允许且便利成本可控。

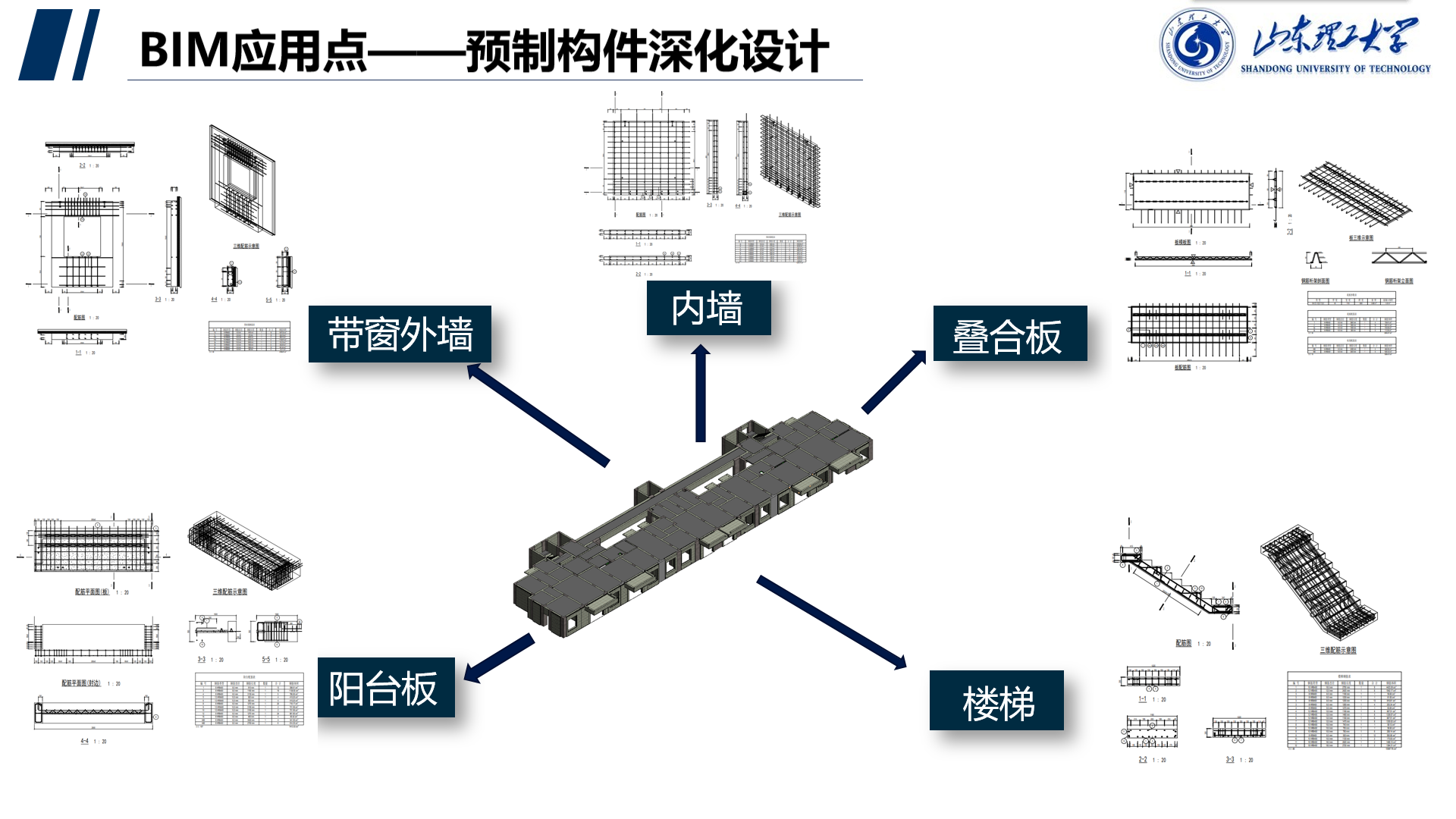

应用点2：

运用BIM技术对预制构件进行生成的叠合板进行钢筋、桁架筋布置、吊点设置等操作，深化设计，深化后进行批量生成钢筋。得出深化模型，用建模大师的出图功能导出CAD图纸。提高劳动生产率，降低加工成本。

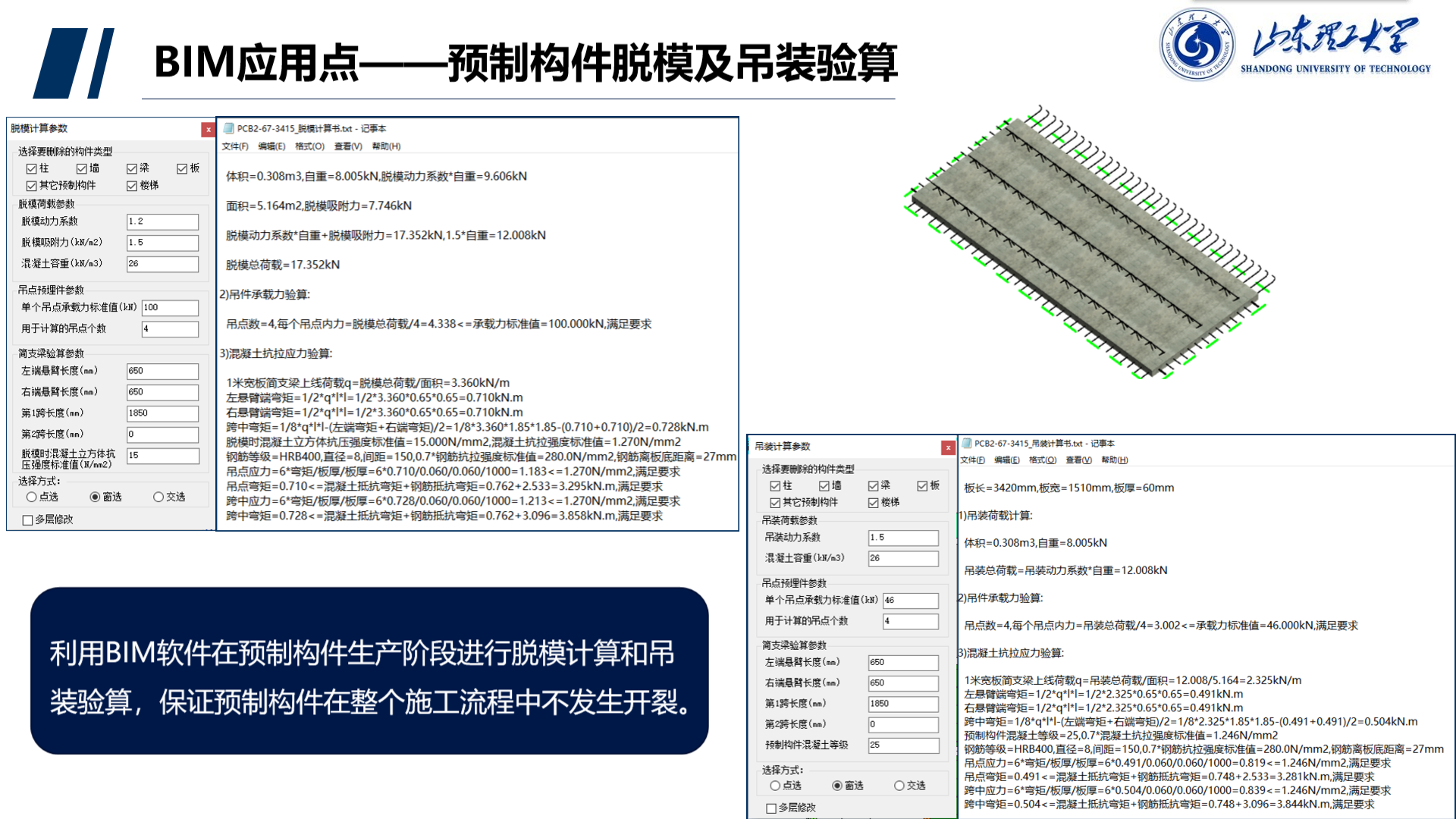

应用点3：

利用BIM软件在预制构件生产阶段进行脱模计算和吊装验算，计算吊点应力，吊点弯矩，跨中应力跨中弯矩是否符合要求，保证预制构件在整个施工流程中不发生开裂。提高构件加工效率和减少返工现象。

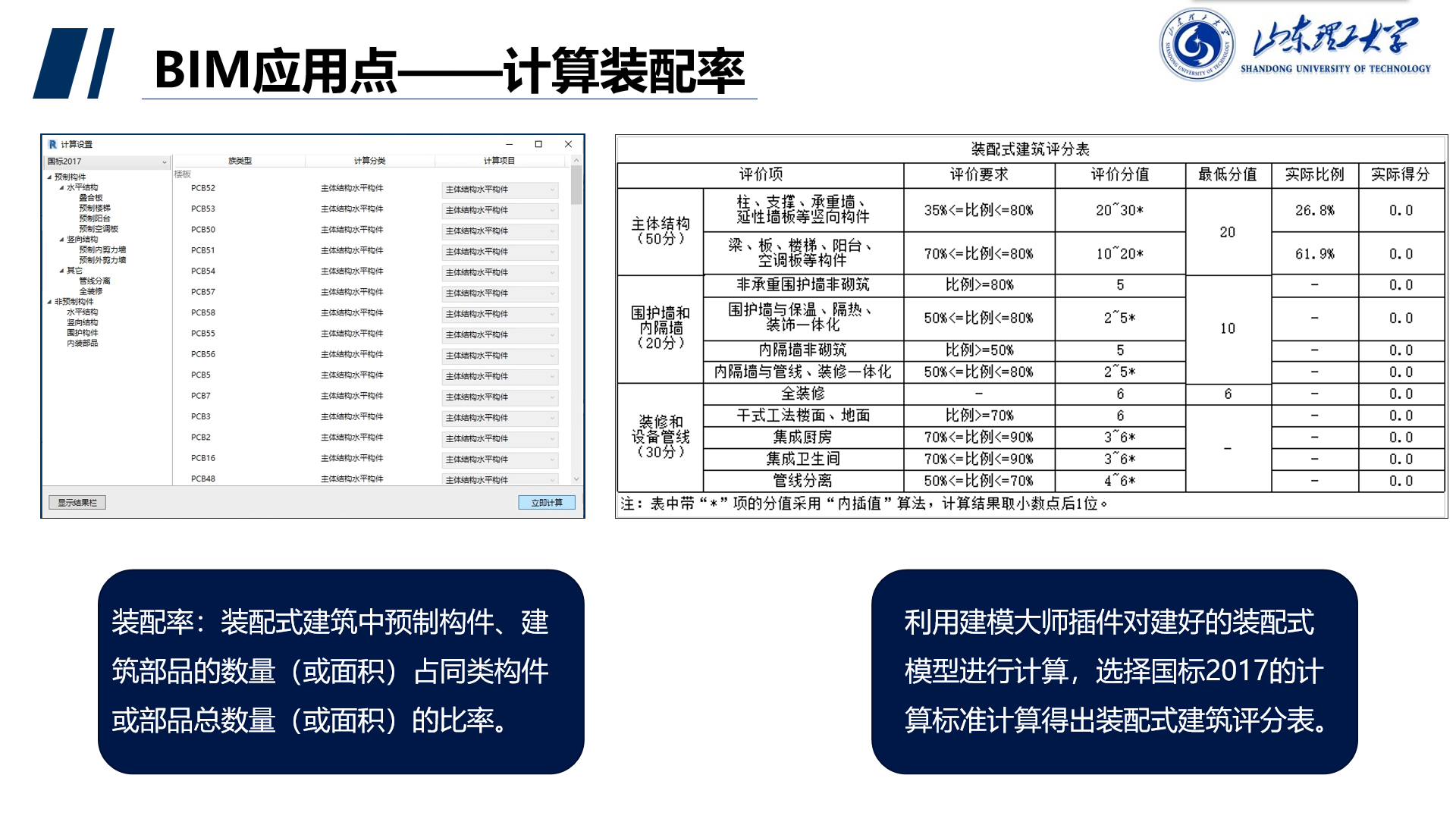

应用点4：

利用建模大师插件对建好的装配式模型进行计算，选择国标2017的计算标准计算得出装配式建筑评分表。装配率是衡量工业化建筑所采用工厂生产的建筑部品的装配化程度。最大限度地采用工厂生产的建筑部品进行装配施工，能够充分体现工业化建筑的特点和优势。

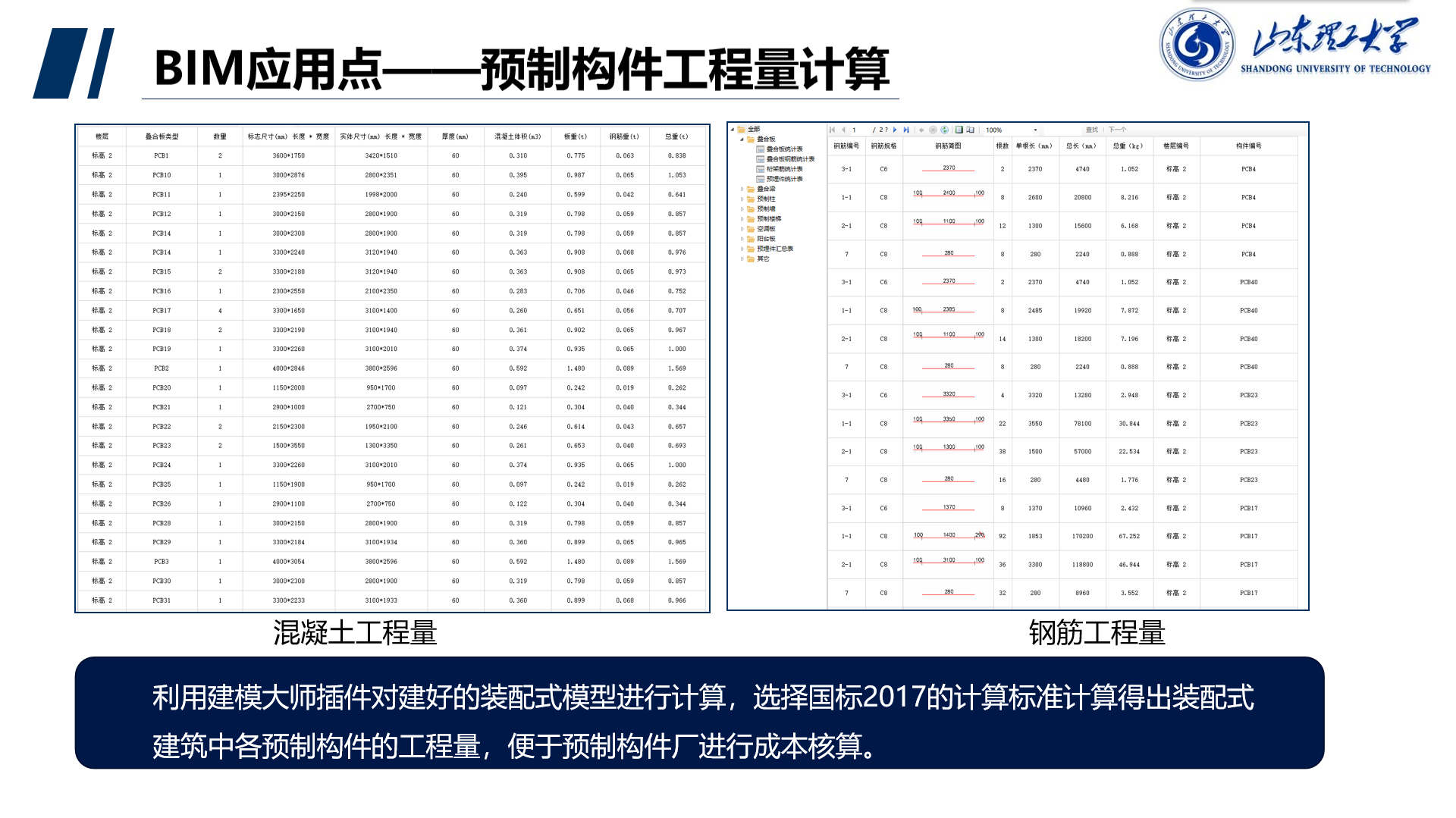

应用点5：

利用建模大师插件对建好的装配式模型进行计算，选择国标2017的计算标准计算得出装配式建筑中各预制构件的工程量，导出叠合板桁架统计表等深化统计报表，便于预制构件厂进行成本核算。
