团队介绍：

团队指导老师李万润，副教授，硕士生导师，副院长；指导老师李强年，硕士生导师，高级工程师；团队成员王润霖，全国数字建筑创新应用大赛三等奖，取得建筑信息模型（BIM）职业技能等级证书；“鲁班杯”全国高校BIM毕业设计大赛A模块三等奖；李翊萱，“鲁班杯”全国高校BIM毕业设计大赛A模块三等奖，全国大学生数学建模竞赛省级一等奖；何怡翰，兰州理工大学BIM协会会员，参加兰州理工大学结构设计比赛获得三等奖；郑瑜涛，全国数字建筑创新应用大赛二等奖、鲁班杯全国高校BIM毕业设计作品A赛道三等奖；王培宇，参加兰州理工大学BIM协会CAD创新设计大赛获得省一等奖等。团队分工明确，团结协作，任务完成效率高。

项目介绍：

本工程建设地点位于河南省开封市龙亭区北郊乡，建设单位为开封大学；建筑类型为公共建筑——地上八层、地下一层，建筑内部均设开敞楼梯间，外窗采用天然采光和自然通风。建筑面积约为37592.03m^2，总占地面积为6981.35m^2，建筑高度40m。整个工程采用框架剪力墙结构，剪力墙、连梁、框架柱及其相邻框架梁的抗震等级均为三级。建筑耐火等级为一级，屋面防水等级二级，地下工程防水等级为为一级。主体结构设计使用年限50年。地基基础工程采用筏板基础、独立基础、条形基础。

应用点1：

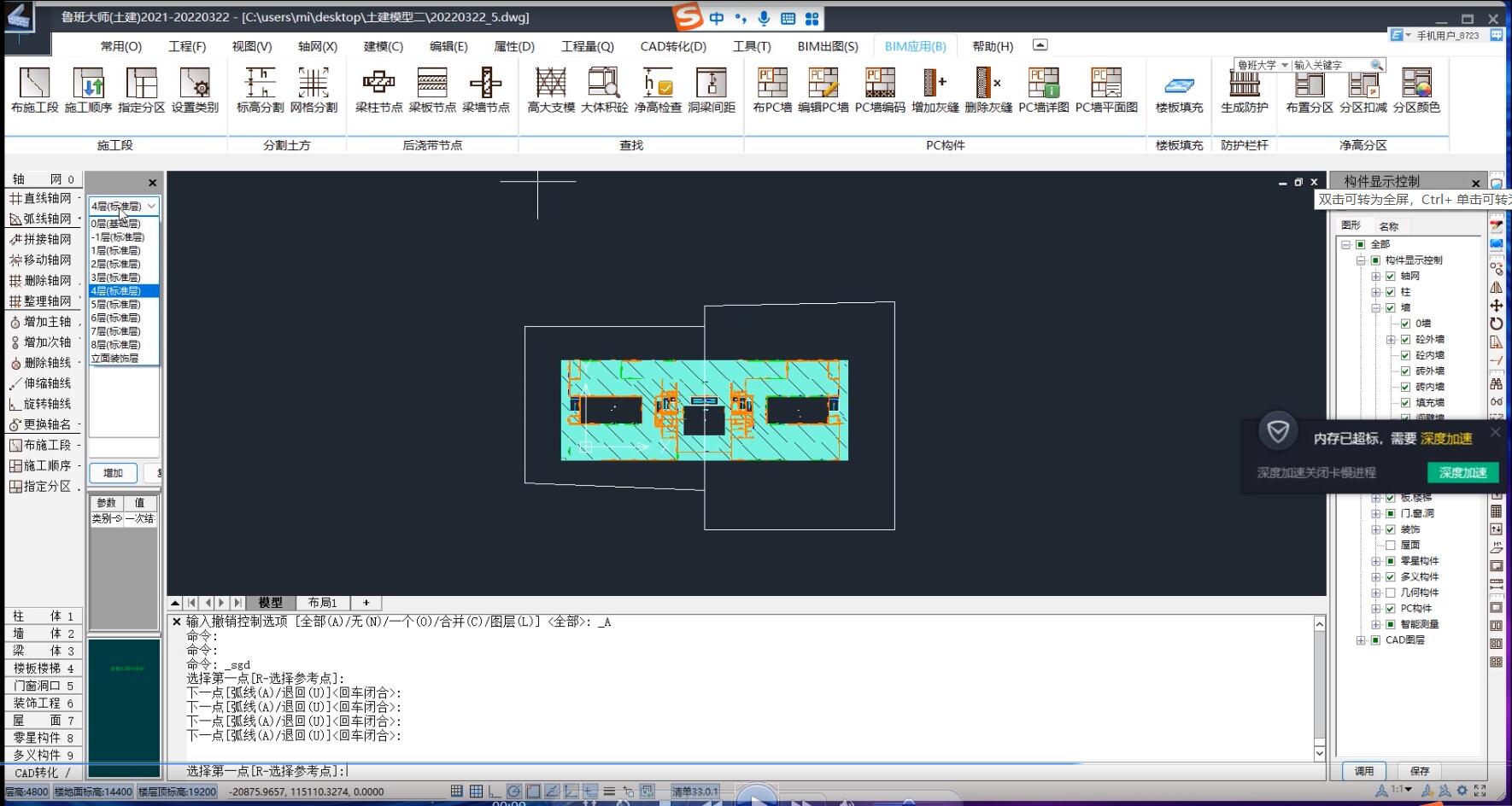

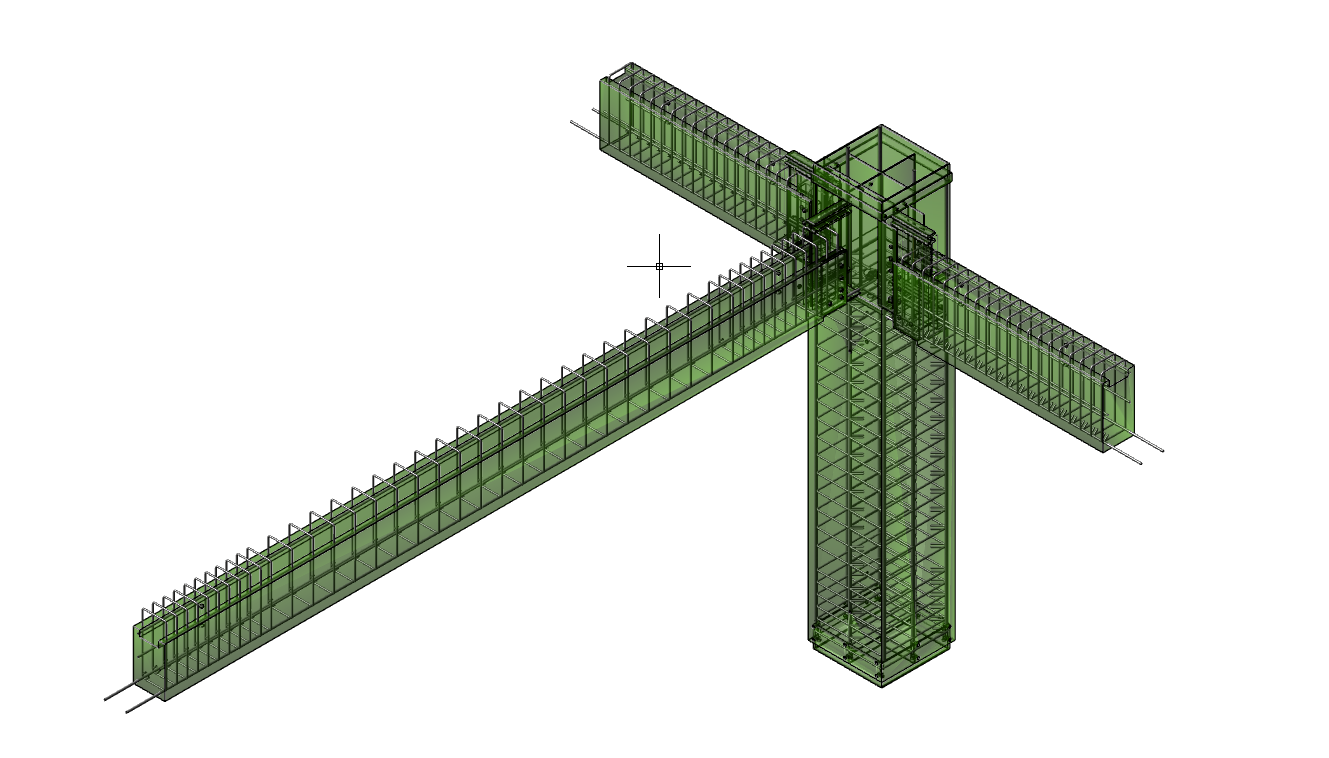

土建专业BIM应用之梁柱节点： 对于梁柱节点的制作，我们首先确定每层的层高和梁的横截面尺寸，进而确定柱界面尺寸及内部细部结构尺寸。我们采用节点出加钢牛腿的设计，该设计大大提高了梁柱节点的稳定性和耐久性。接下来，在Revit软件的族库中选择柱构建对其进行编辑，画出二个构件接口处的细部结构及钢牛腿的位置，而后使用广厦CAD对梁柱进行配筋，最后将配筋后的实体导入鲁班节点进行节点查看和钢筋的修改。

应用点2：

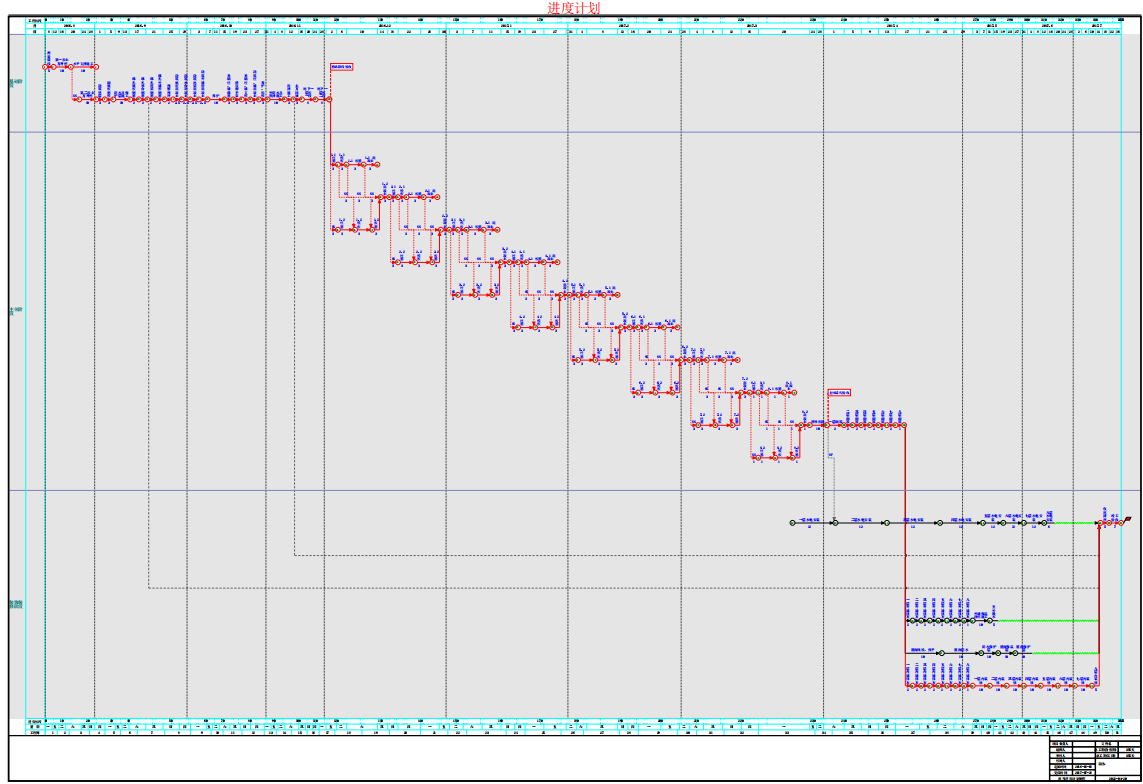

进度计划的编制过程： 1、我们将工程分为基础阶段、主体阶段、装饰装修阶阶段三个阶段，根据建筑物特征将其分为两个施工段。 2、主要工作项的时间长度根据导出的清单工程量和劳动力定额来进行的计算。为了提高效率我们选择的逻辑关系是SS（开始-开始）；为了使时间分配更加合理我们的水电安装与砌筑工程的逻辑关系采用了SF（开始-完成）。 3、考虑工期是否符合并对其进行优化。 4、导出双代号网络图。

应用点3：

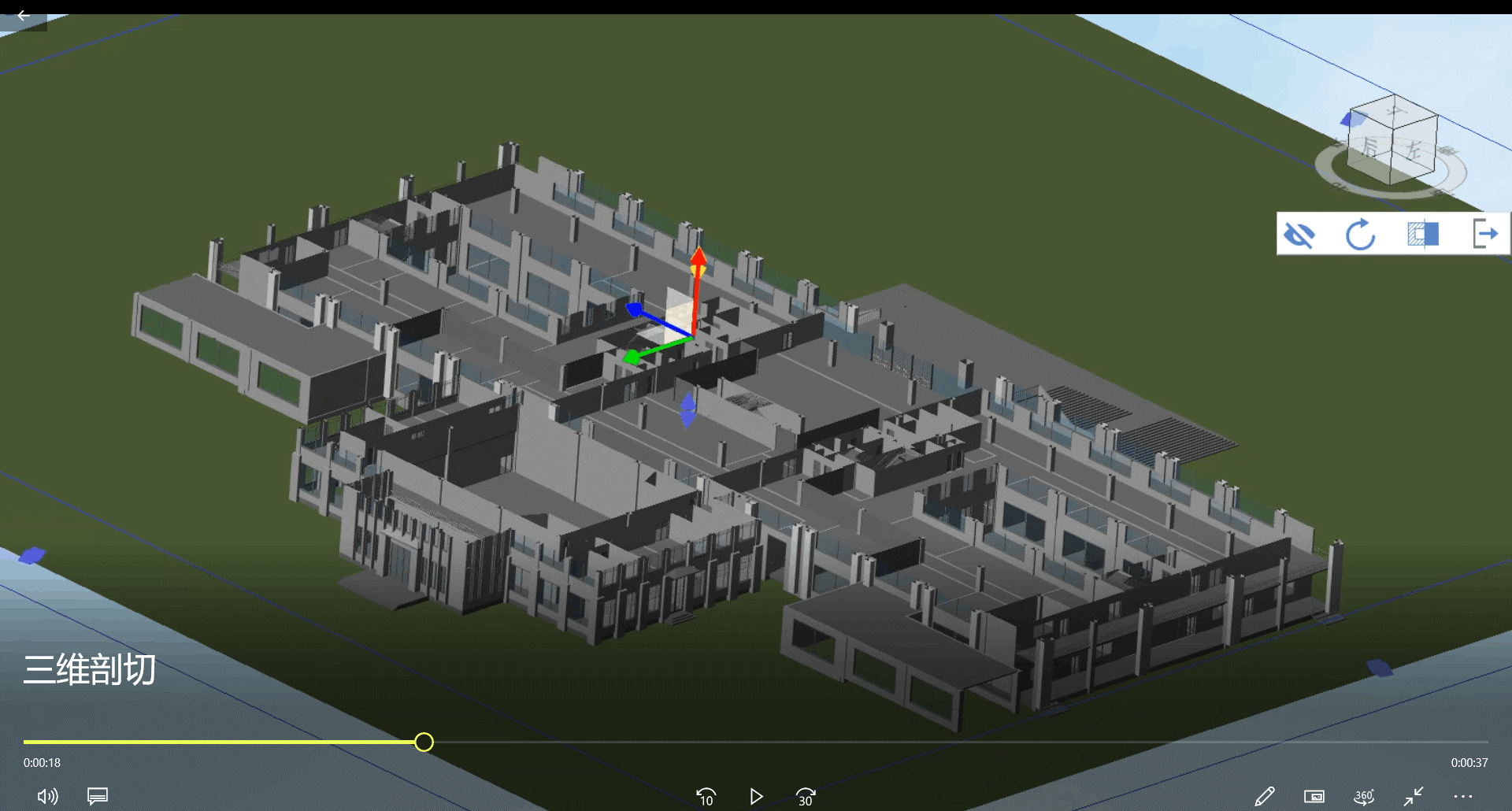

三维渲染及动态剖切： 团队在项目制作不同模块均使用到三维可视化功能，从土建建模三维观察到工序动画的三维展示，再到场布BIMVR漫游展示；三维渲染动画通过Lumion结合BIMVR虚拟现实，给观看者提供一种真实、直接的视觉冲击力；大大提高了三维渲染效果的准确性和效率。我们进入到三维视图中，在属性窗口选择剖切框的命令栏，勾选剖切框之后，根据模型外侧外框，移动剖切框，来获得不同的模型剖切效果。

应用点4：

土建专业BIM应用之施工段划分：由工程量清单得知施工段A中墙的总工程量为3092立方米 ，梁板总工程量为3264立方米。施工段B墙的总工程量为3088立方米，梁板总工程量为3249立方米。计算得AB施工段墙误差为 0.5% 梁板误差为1%经过计算得知AB施工段上的墙、梁板误差均不超过5%。为保证施工段划分的准确性我们对清单中的各个子项进行了检查并进行了计算，结果均为误差不超过百分之15%。

应用点5：

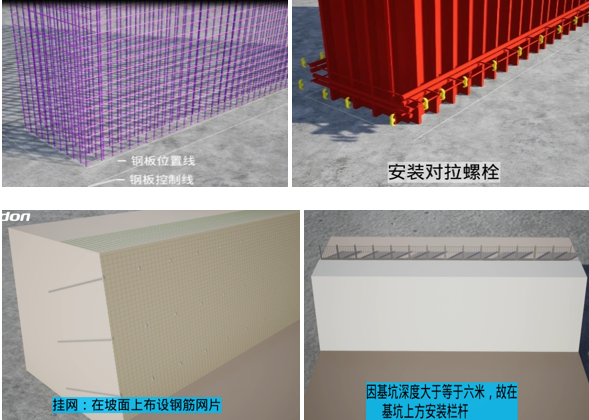

在制作工序动画的过程中，我们首先在Revit中自建多类型构件，分别导入工序动画软件作为素材进行展示。 针对施工过程中的重难点工序，我们在动画演示过程中给予了合理视角，较清晰的进行了剪力墙支、拆模，基坑土钉墙支护、女儿墙外落水口节点、混凝土柱施工流程等施工流程的展示。
