团队介绍：

团队由张晶晶、孙芙蓉两位老师指导。队长粟国梁负责Revit建筑外轮廓、钢结构、暖通建模；Lumion渲染、TeKla深化设计，成果PPT制作、视频制作。队员罗一负责Revit给排水、消防建模；鲁班安装、鲁班协同、疏散模拟、管综优化。队员范林文负责鲁班钢筋、鲁班下料、鲁班排布。队员黄强负责Revit建筑、结构建模、鲁班工场4D5D、鲁班造价。队员杨华毅负责鲁班土建、鲁班场布、沙盘模拟、鲁班工厂APP。

项目介绍：

温州大剧院项目建设地点位于温州市城市中心区市府路。总建筑面积:30993㎡，建筑高度41.9m。地上7层，地下两层。结构体系为钢筋混凝土框架-剪力墙结构，局部钢结构，屋盖采用钢结构。抗震计算设防烈度为6度，构造设防烈度为7度。设计使用年限50年；建筑耐火等级一级。屋面防水等级一级。温州大剧院由世界著名剧院设计师卡洛斯·奥特设计。内设歌剧厅、音乐厅、多功能小剧场。其外形俯视像鲤鱼，从侧面观赏，又似拉开的手风琴，裹藏在金灿灿的幕墙内。

应用点1：

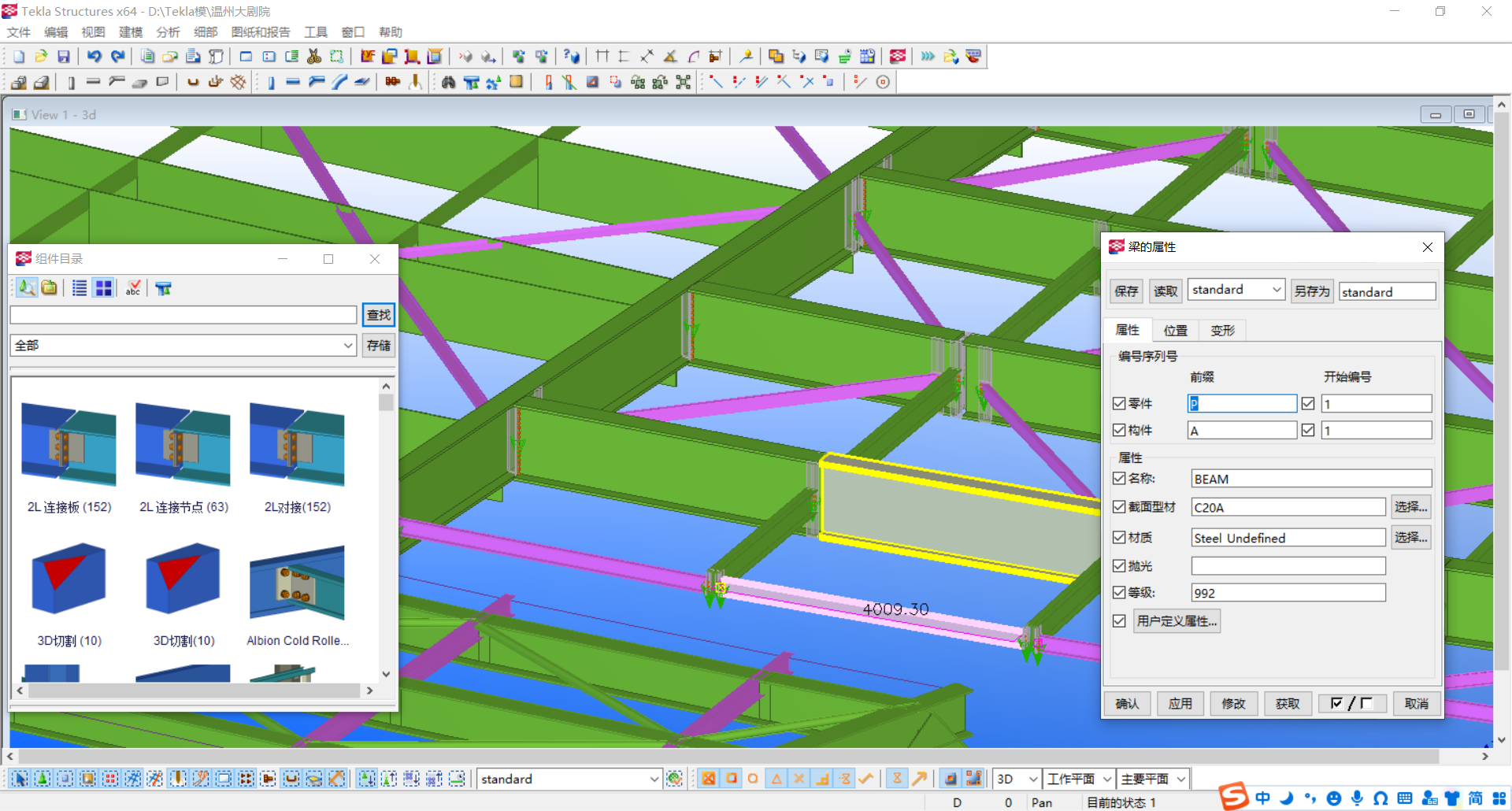

通过Revit输出IFC文件，并导入Tekla Structures软件中进行钢结构模型完整度核查，修改构件错误属性。对节点进行深化设计，检查碰撞，并创建图纸检查更正图纸信息，最终输出图纸指导施工。

应用点2：

在鲁班土建、安装软件中导入rlibim文件，检查模型完整性，补充丢失构件，而后套取清单定额、汇总计算工程量，查看并输出所需工程量报表。替代传统的手工统计工程量，大幅缩减了工作时间和提升了工程量精确度；并可结合鲁班造价软件计算工程造价，进行成本管控。

应用点3：

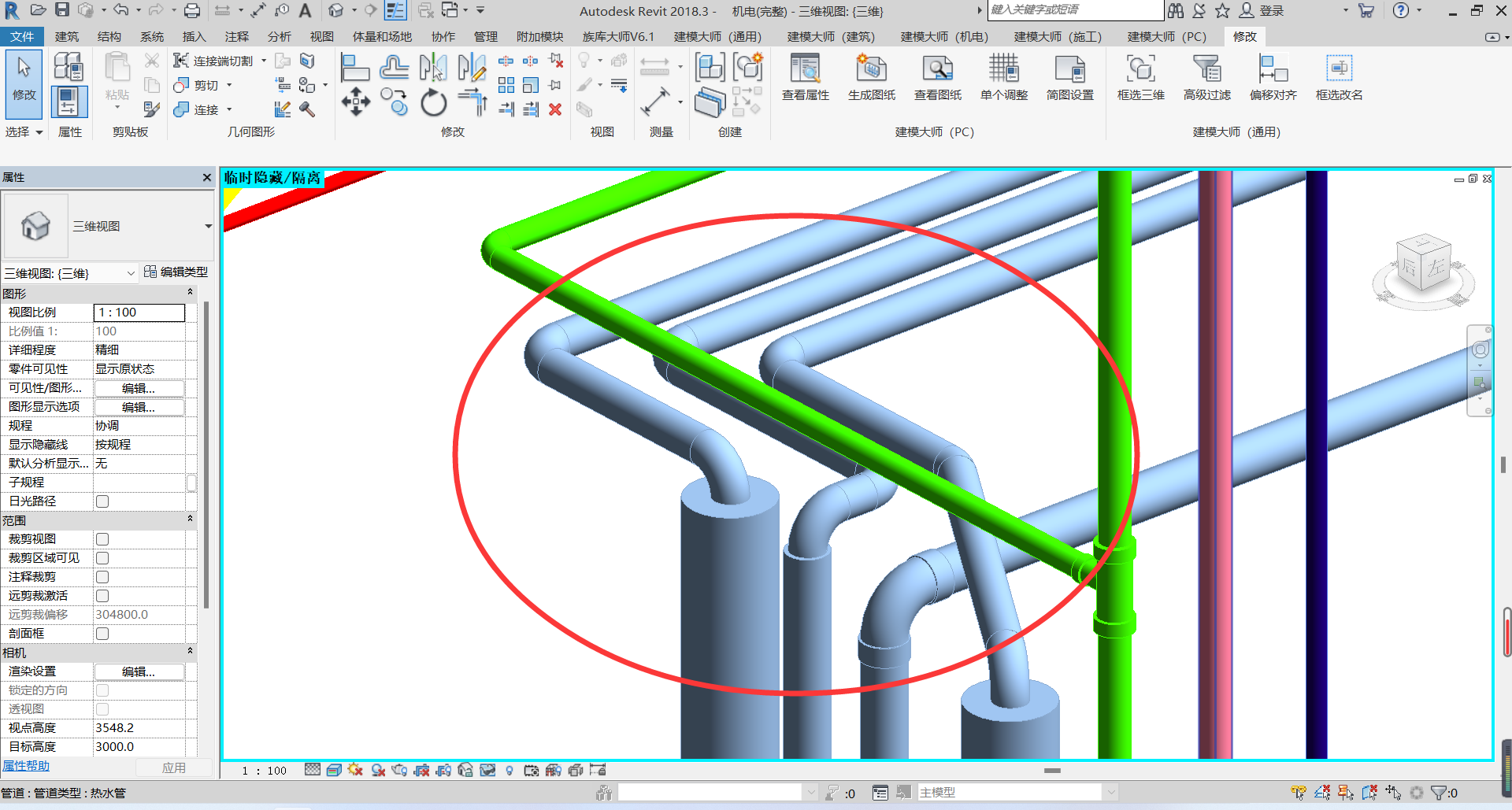

在Revit软件中，将土建与机电模型合并，通过碰撞报告定位到碰撞点，根据管线排布规范做出合理的调整，最终输出正确图纸指导施工。设计阶段做好碰撞调整可以避免在施工过程中因图纸不合理而造成的二次返工，节省了大量时间与成本。

应用点4：

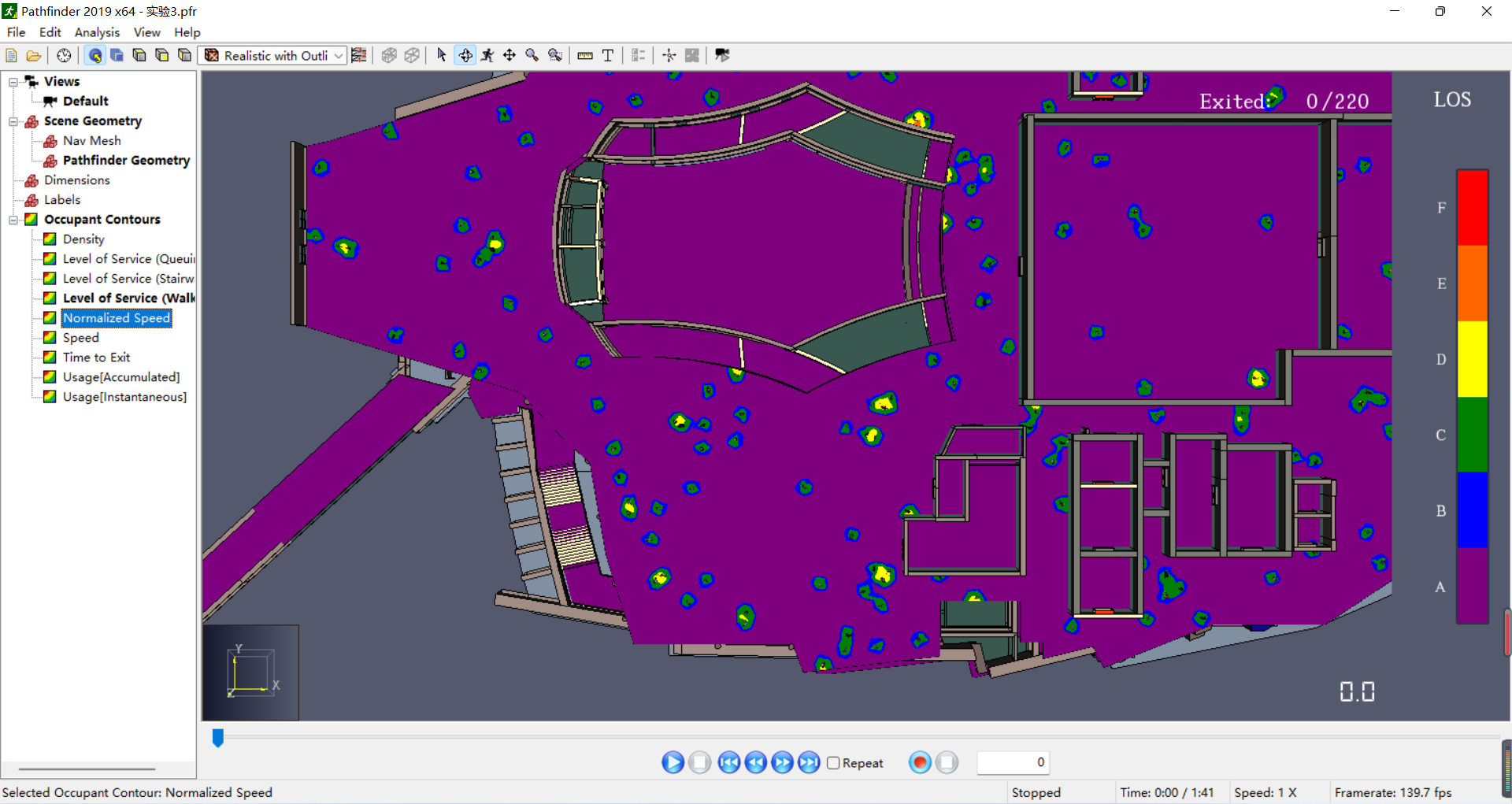

通过Pathfinder人员疏散模拟软件，在revit软件中将模型导成IFC格式，再导入Pathfinder软件中，通过软件对模型识别，自动生成房间和门，并设置疏散人数，进行疏散模拟，可以有效的模拟出人群在环境中的进出和运动情况。

应用点5：

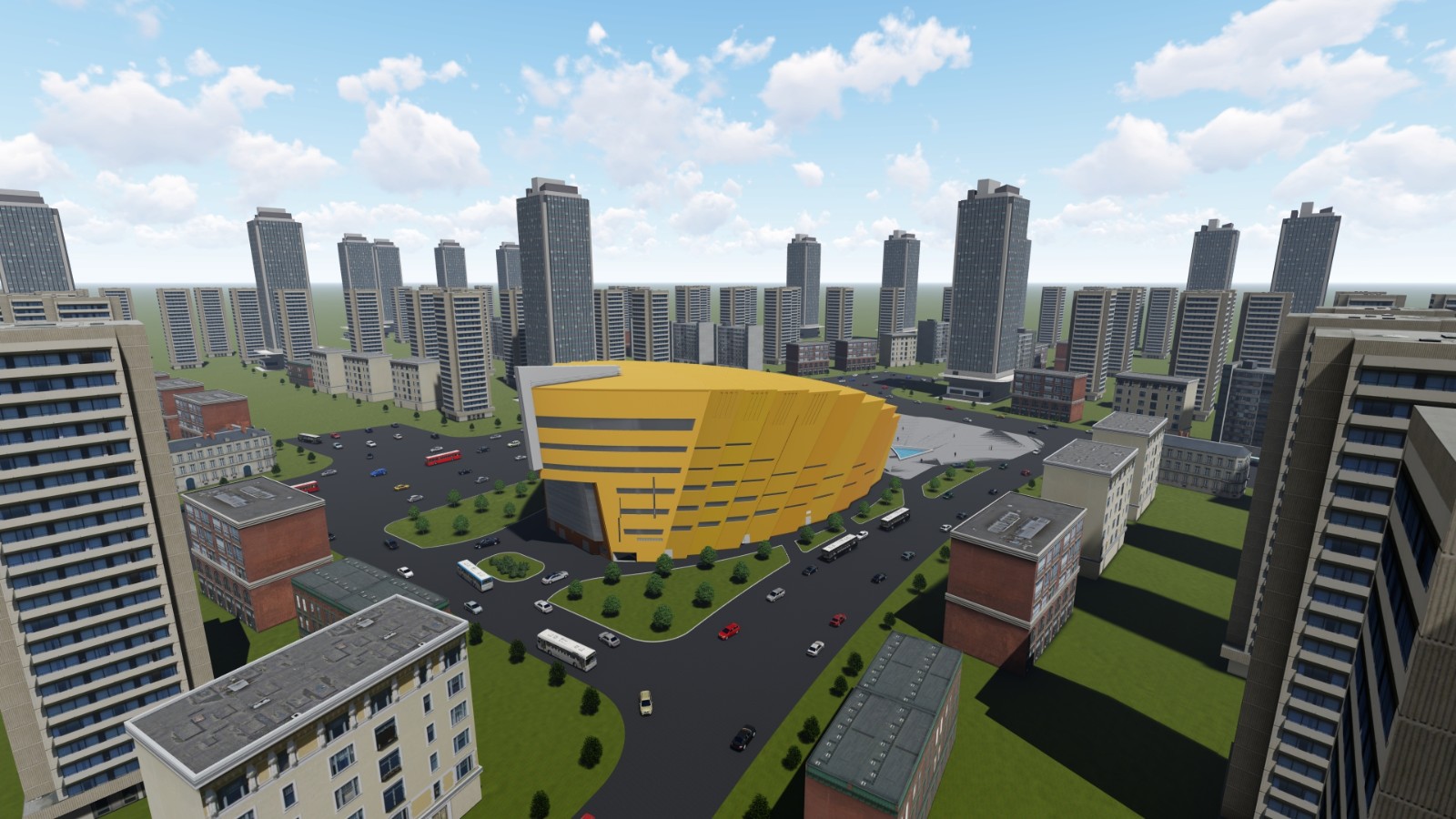

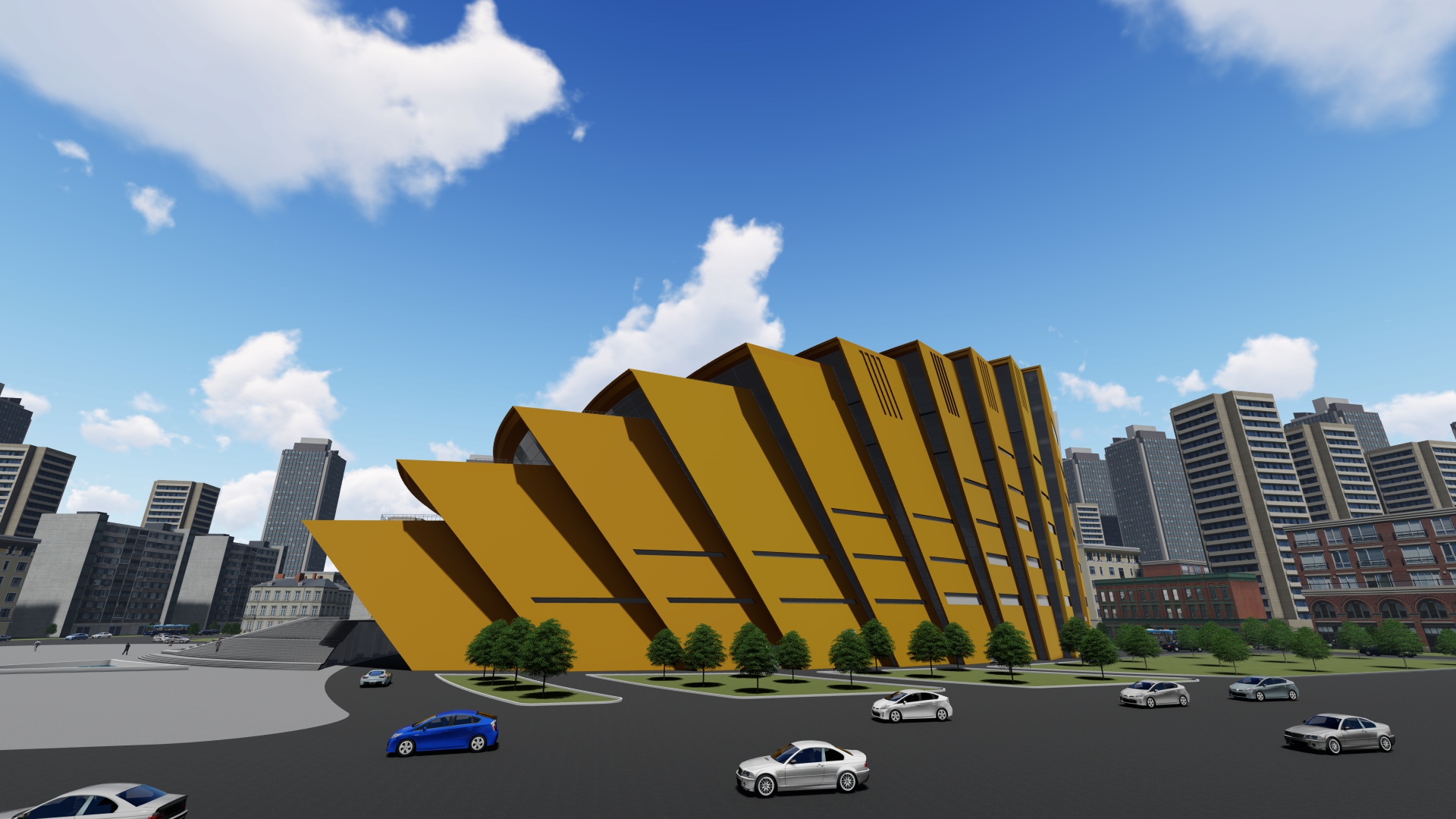

因Lumion中不能修建特定的场地，所以首先在Revit中按照温州大剧院的CAD总平面图将场地模型搭建完成，再通过安装基于Revit的Lumion插件并输出dae文件格式，导入Lumion中对模型和场地进行材质添加、人物、植物、构筑物等物体的布置，最终设置漫游路径，输出漫游视频。
