团队介绍：

本团队来自“菏泽职业学院”的鹰隼队。该团队由何佳和王玉敬为团队指导老师，对赛事进行指导，徐衍泽主要负责钢筋建模、模型碰撞检查及优化、三维动态刨切，马开磊主要负责BIM场布建模、钢筋专业BIM应用之施工段划分、资料管理，关永鑫主要负责安装专业建模、智能避让，陈昊旻主要负责土建建模、质量安全协同。

项目介绍：

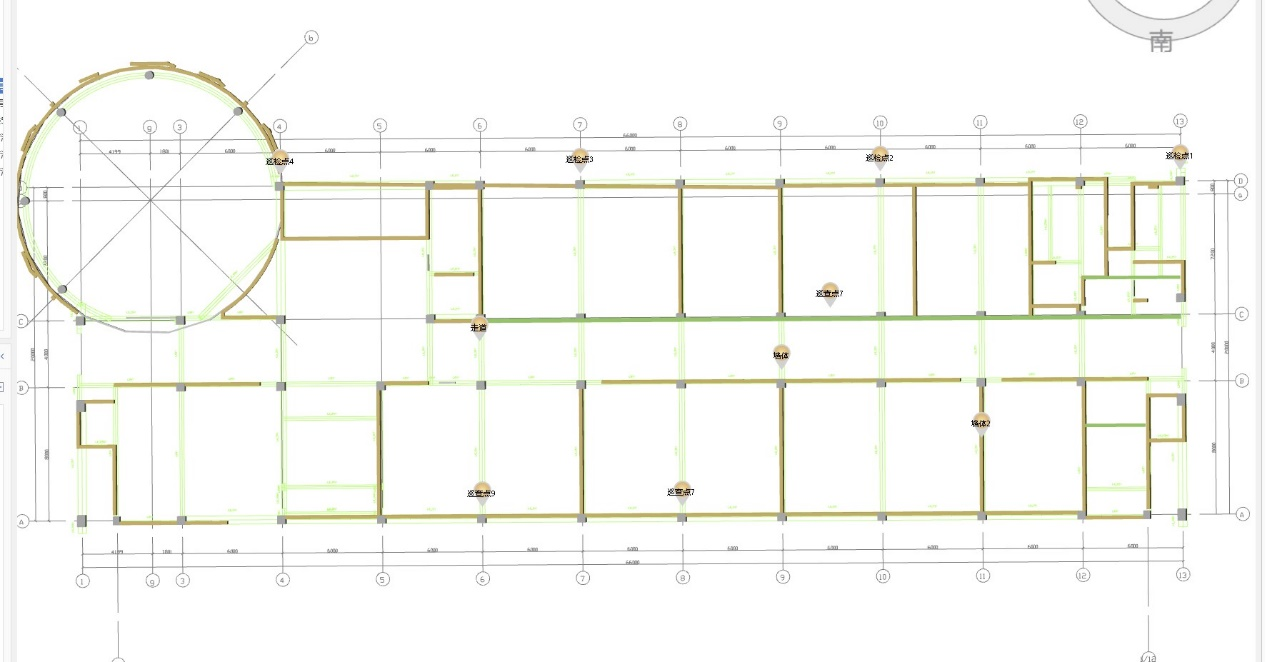

该项目坐落于山东省菏泽，建筑主要功能为教学楼，本工程不分区，本工程总长66m，宽20m，从下到上楼高分别为4.2m本工程不设永久缝，采用后浇带解决混凝土前期收缩问题，本工程首层层高4.2m，标准层高4.2m，其他各层主要层高分别为4.2m，地面以上5层，结构总层高为21.4m

应用点1：

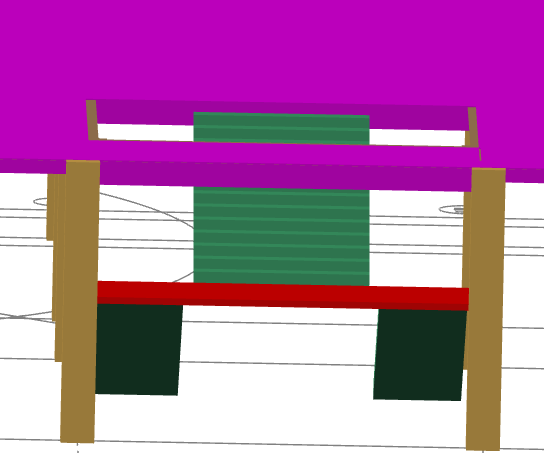

通过鲁班工厂的剖切我们可以对重要位置进行观察，并对施工人员进行技术交底，让他们知道重要节点的施工顺序。通过剖切图我们还可以体现竖向空间的组织秩序，特别时整体上的各层空间关系，这些关系在平面图无法直观体验，基本上只能在剖面中表现。通过红色标注休息楼梯，我们看到楼梯的类型，方便工人施工时了解楼梯类型，施工时应注意什么问题，浇筑方向。

应用点2：

通过添加治安巡查点,消除质量安全环上所有阶段引起不合格或不满意效果的因素,以达到质量要求,获取经济效益,而采用的各种质量作业技术和活动。 在工程施工过程中,质量管理员定期到施工项目上检查各施工部位的质量情况,并把发现的问题记录到系统中进行上报,转发给对应的项目经理或者总公司进行查看审核

应用点3：

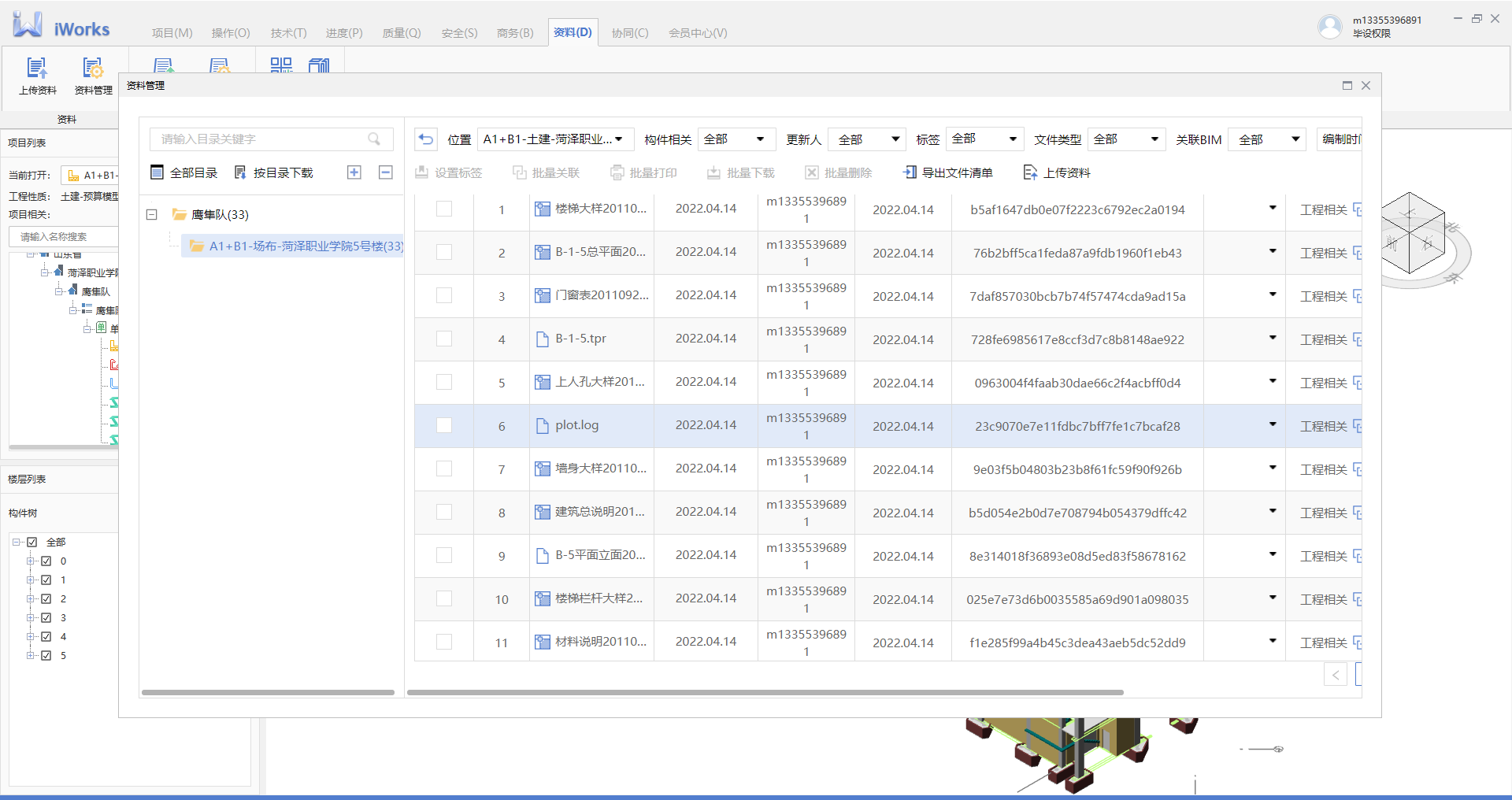

资料管理可以实现把资料整合在一起，实现建筑智能化，很大程度上减弱资料在时效上，真实性等问题。提高了效率，管理资料也更加方便，不在冗杂。

应用点4：

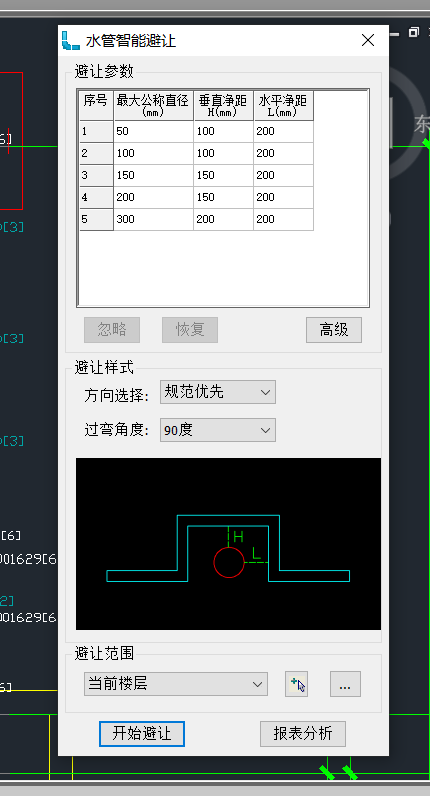

通过安装软件的操作栏的智能避让可以使各种工程管线都有自己的工艺布置要求，在项目施工中，往往会出现各类管道相互交叉、挤占同一空间的情况，这时候就需要相互协调、布置得当。

应用点5：

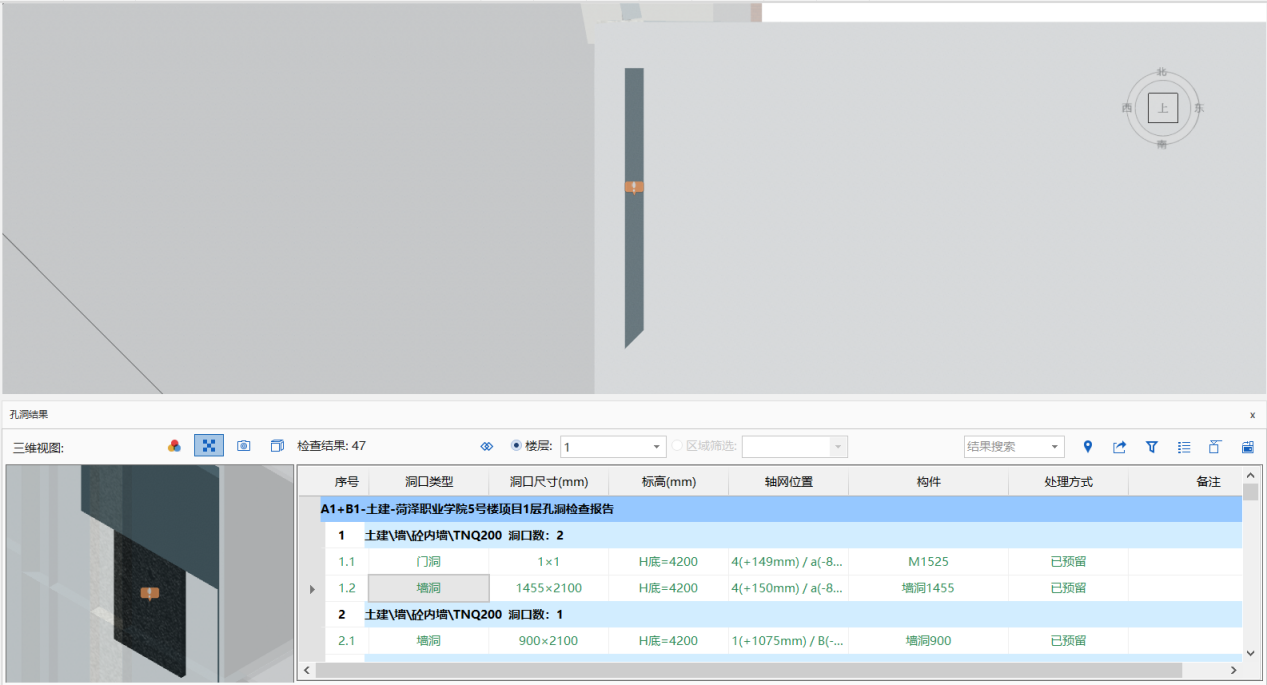

通过鲁班工厂的碰撞模式，我们可以看到碰撞检查，孔洞检查，净高检查，还可以进行数据分析，可以在建筑物建设完成前进行检查，减少损失。列如孔洞检查我们可以看到哪里有孔洞，孔洞位置，可以看到进行了孔洞预留，方便施工人员的继续施工，缩减工期，提高工作效率。我们还可以看道孔洞的具体位置，方便技术人员对施工人员的技术交底，更加细致，避免出现没有预留孔洞而进行二次施工的现象。
