团队介绍：

我们小队由五名成员以及两名指导老师组成，陈佳雯是队长负责机电模型的创建以及团队与指导老师的沟通，钱利涵负责土建模型的创建以及ppt的视频讲解人，张雪妍负责全专业优化设计并参与ppt答辩，吴柳柳负责成果的汇总，代慧民负责进行模型的渲染工作。

项目介绍：

浦东美术馆面对外滩历史建筑群。 位于陆家嘴滨江第一线，紧邻东方明珠塔、上海国际会议中心，总建筑面积40590平方米。向西延伸到黄浦江面，与沿江景观规划及东岸贯通工程相结合；东侧的绿地成为从美术馆延伸出的一个艺术公园，也是举办音乐节、艺术节等重大户外活动的草坪公园。

应用点1：

浦东美术馆位置特殊，紧邻上海国际会议中心、东方明珠电视塔及外滩观光隧道；区域位置较为敏感。拟建场地周边道路下都埋有市政管线：其中场地各埋有信号、雨水、上水、路灯几路管线。排布地下室管线时，需要注意，误漏画、画错。

应用点2：

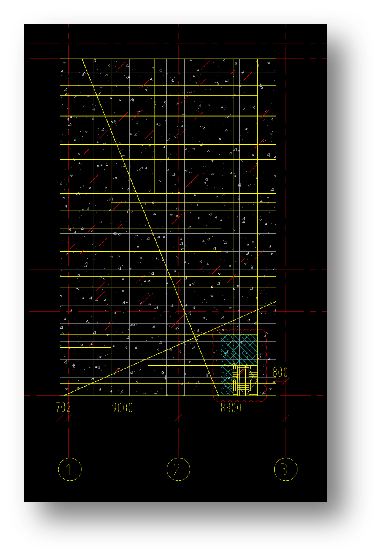

在图纸缺漏我们仅有幕墙施工图纸的情况下，我们自主对施工图中幕墙进行深化设计，核对出节点大详图与预埋件数据，BIM模型根据加工数据建立幕墙深化模型。

应用点3：

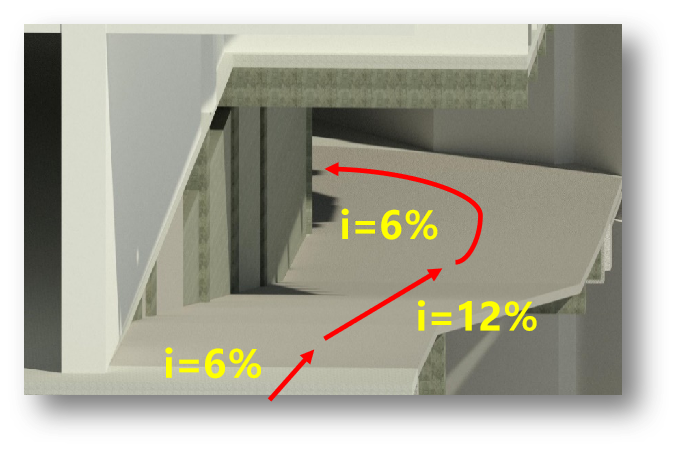

在地下室模型绘制完毕之后，为确保地面至地下室坡道与高度符合车辆通行需求，利用Fuzor软件对模型进行实景漫游。

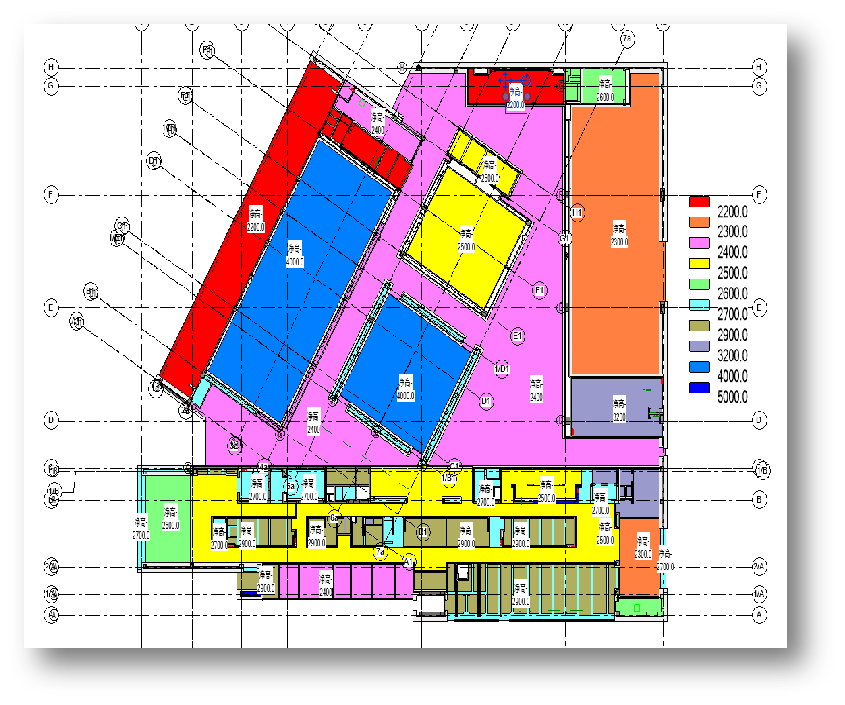

应用点4：

因为浦东美术馆含有夹层并且每层的可使用高度都不同利用软件对净高进行分析为后续机电与建筑结构的协调做辅助。

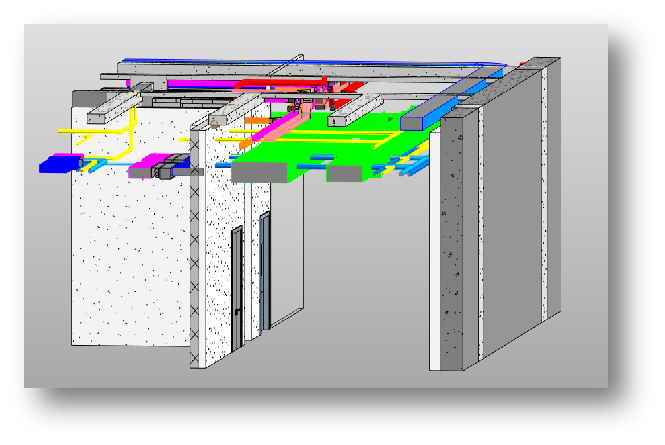

应用点5：

如果按图模一致绘制的原则，管道会直接穿过结构梁。应用软件在建模过程中，及时发现碰撞问题，进行合理的排布。BIM模型用鲜明的颜色区分的各个管道类型，更直观。
