团队介绍：

西安科技大学，位于陕西省西安市，陕西省省属高水平大学、陕西省“一流大学、一流学科”建设高校。小组由两位指导老师与五名学生组成，指导老师为西安科技大学管理学院工程管理系副教授李玲老师、李文琴老师。团队成员均来自于西安科技大学工程管理系，其中，王颖负责鲁班、土建鲁班iworks等；贺传舒负责鲁班钢筋等；孟晓玲、冯尚敏、李茹负责鲁班安装、动画等。

项目介绍：

本项目是位于河北省的装配式住宅楼。建筑面积为11，012平方米，分为地上20层，地下一层：地下为地下停车场，地上为住宿房间，机房等 结构形式为框剪结构，建筑高度：62，300m。 工程难点：1.建筑功能复杂，建筑与工程专业需要紧密结合 2.预制构件的生产安装和成品保护的精细化管理 3.施工现场需要考虑的安全因素多，各种复杂部分穿插作业，协调安排困难

应用点1：

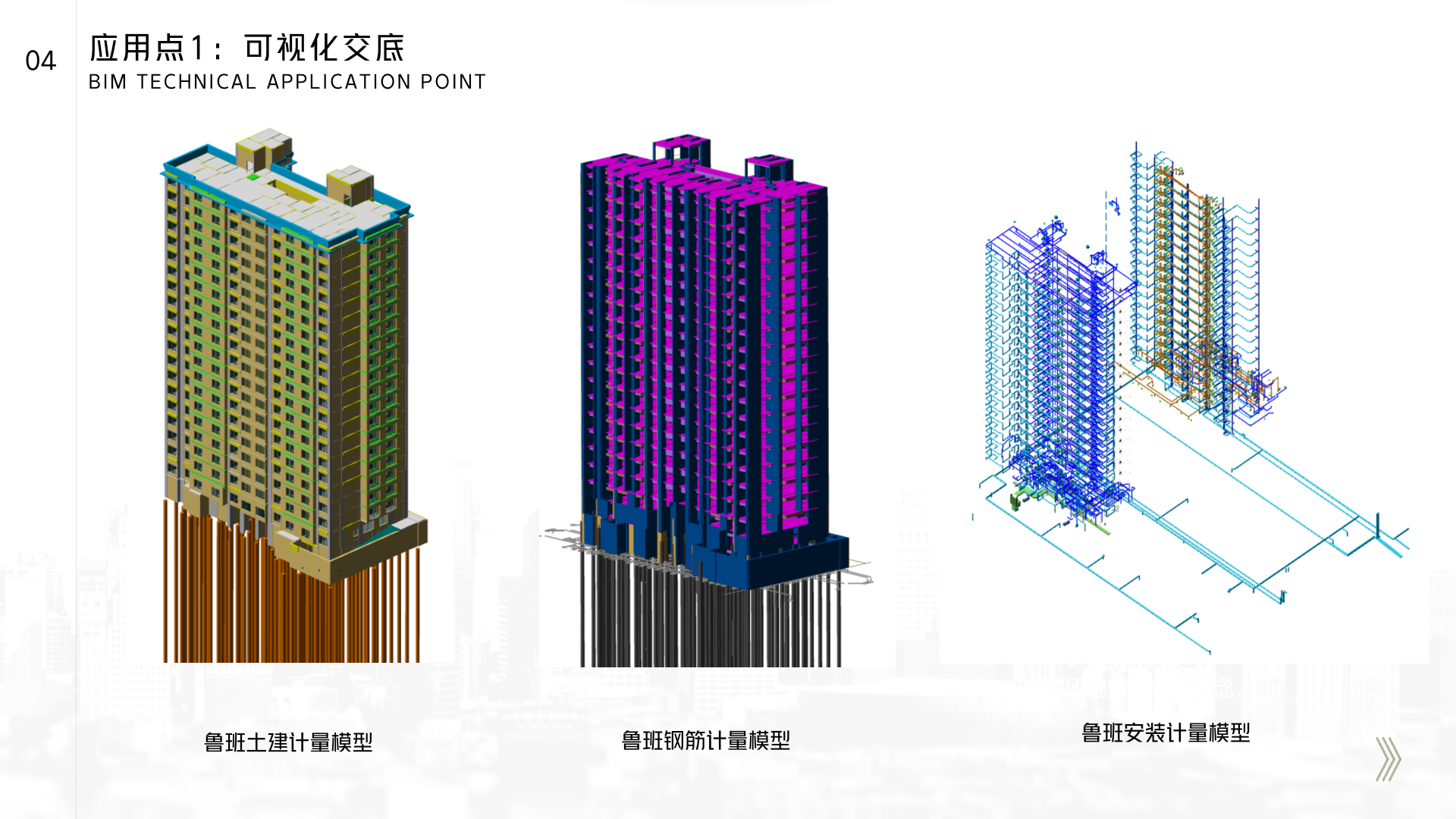

应用点1：可视化交底 我们将土建、钢筋、安装模型导出pds文件上传到鲁班iworks中，在网页手机端轻量化浏览模型效果美观，方便交底和审图。

应用点2：

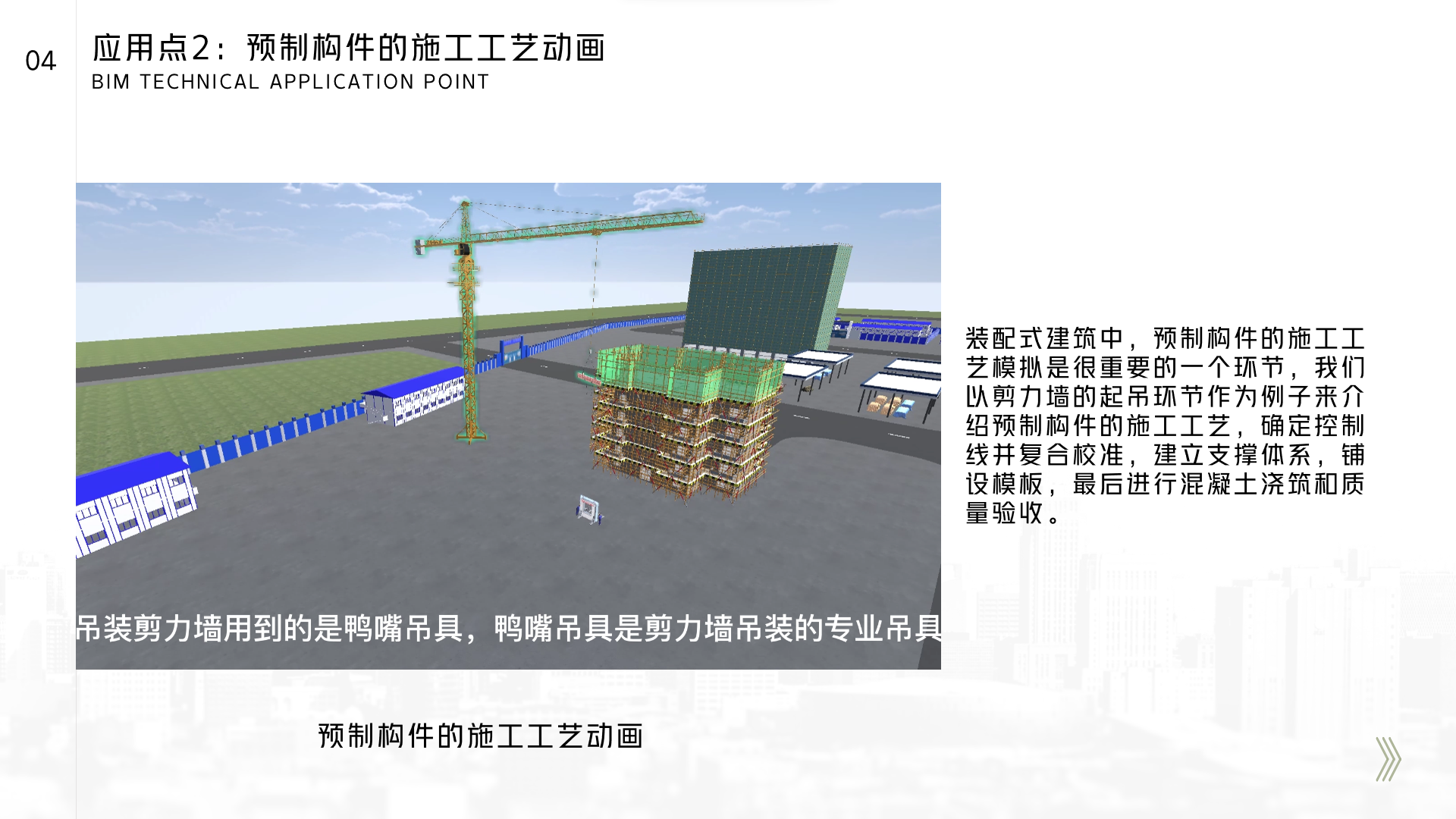

应用点2：预制构件的施工工艺动画 装配式建筑中，预制构件的施工工艺模拟是很重要的一个环节，我们以剪力墙的起吊环节作为例子来介绍预制构件的施工工艺，确定控制线并复合校准，建立支撑体系，铺设模板，最后进行混凝土浇筑和质量验收。

应用点3：

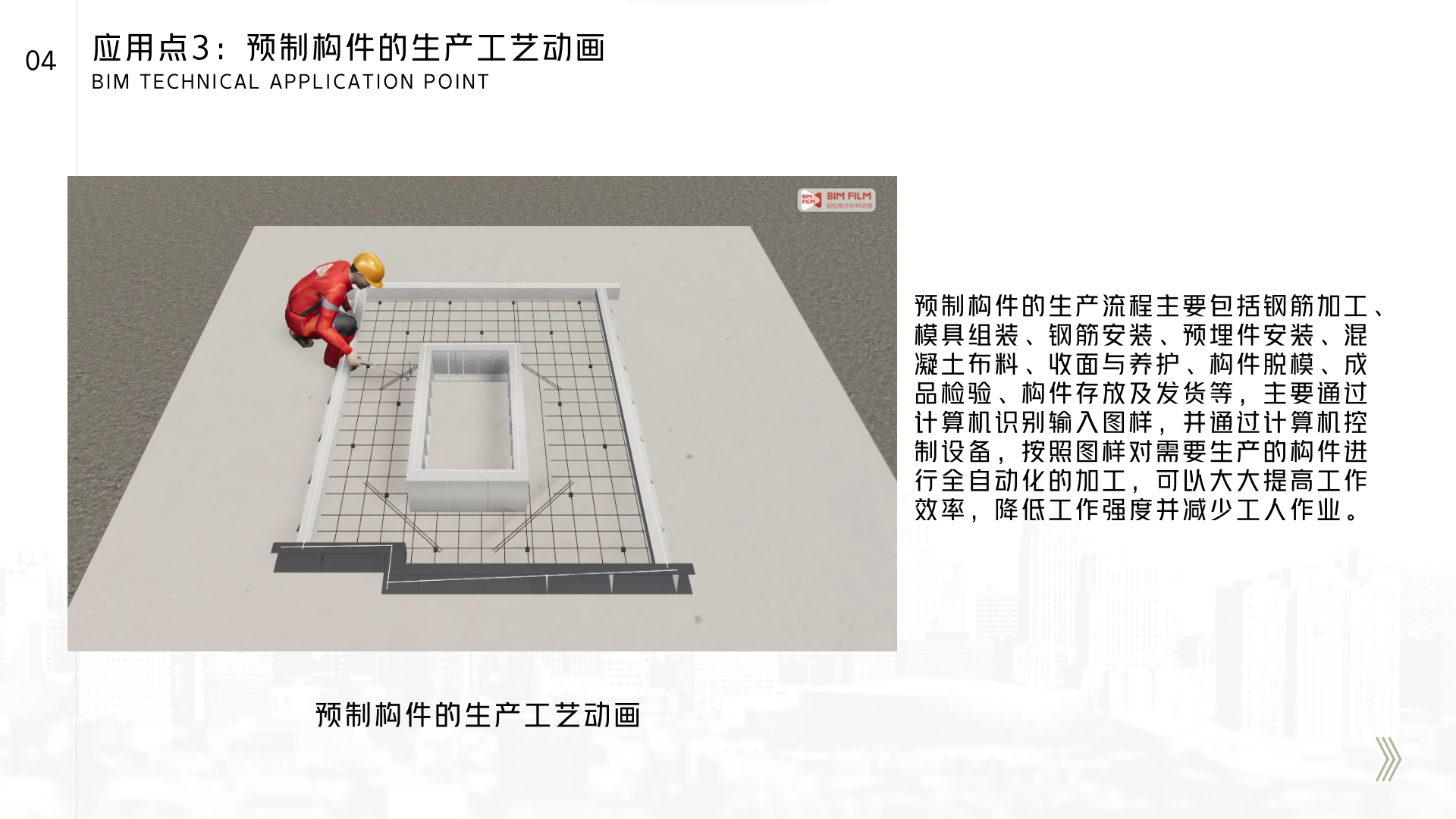

应用点3：预制构件的生产工艺动画 预制构件的生产流程主要包括钢筋加工、模具组装、钢筋安装、预埋件安装、混凝土布料、收面与养护、构件脱模、成品检验、构件存放及发货等，主要通过计算机识别输入图样，并通过计算机控制设备，按照图样对需要生产的构件进行全自动化的加工，可以大大提高工作效率，降低工作强度并减少工人作业

应用点4：

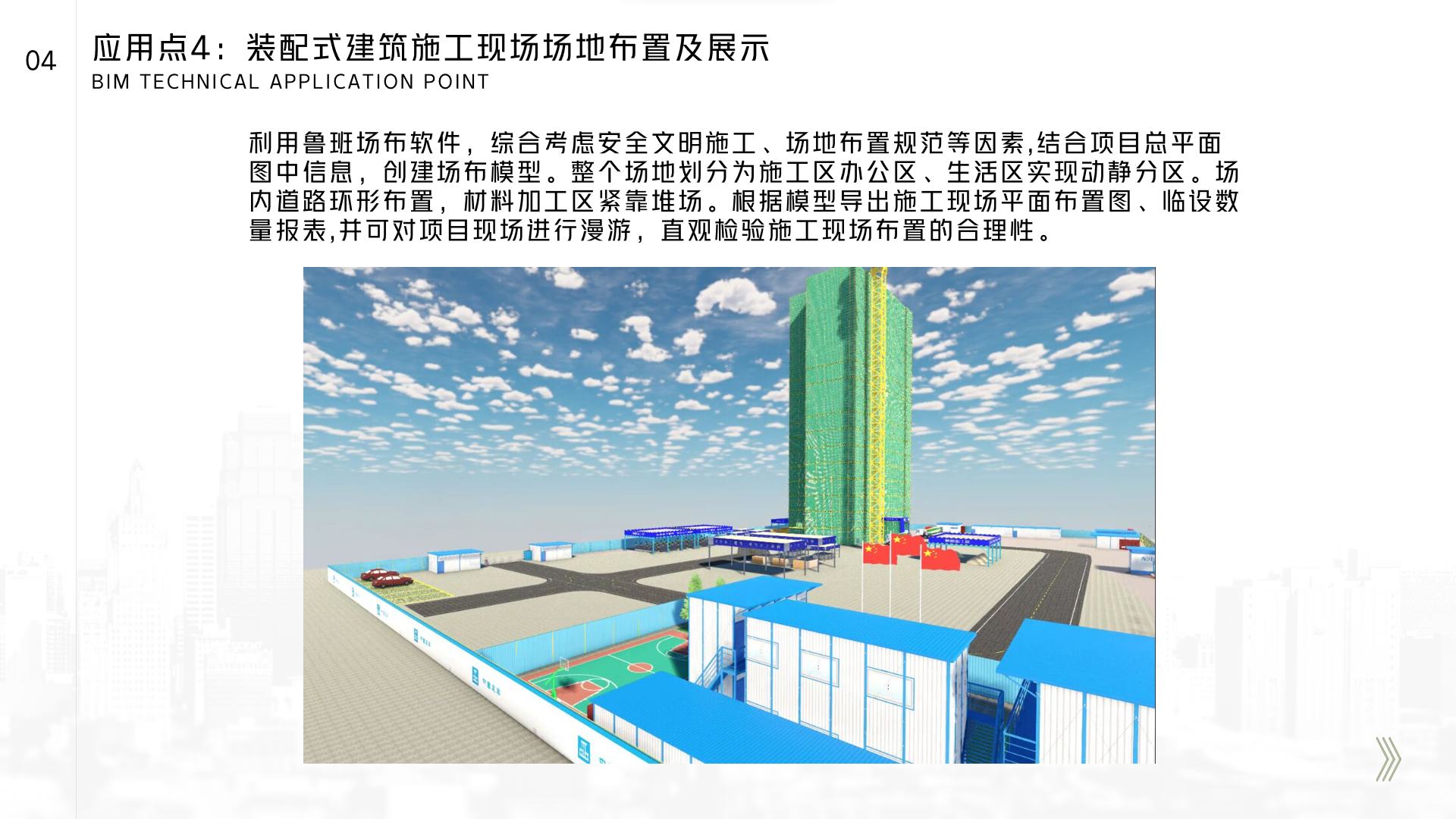

应用点4：装配式建筑施工现场场地布置及展示 利用鲁班场布软件，综合考虑安全文明施工、场地布置规范等因素,结合项目总平面图中信息，创建场布模型。整个场地划分为施工区办公区、生活区实现动静分区。场内道路环形布置，材料加工区紧靠堆场。根据模型导出施工现场平面布置图、临设数量报表,并可对项目现场进行漫游，直观检验施工现场布置的合理性。

应用点5：

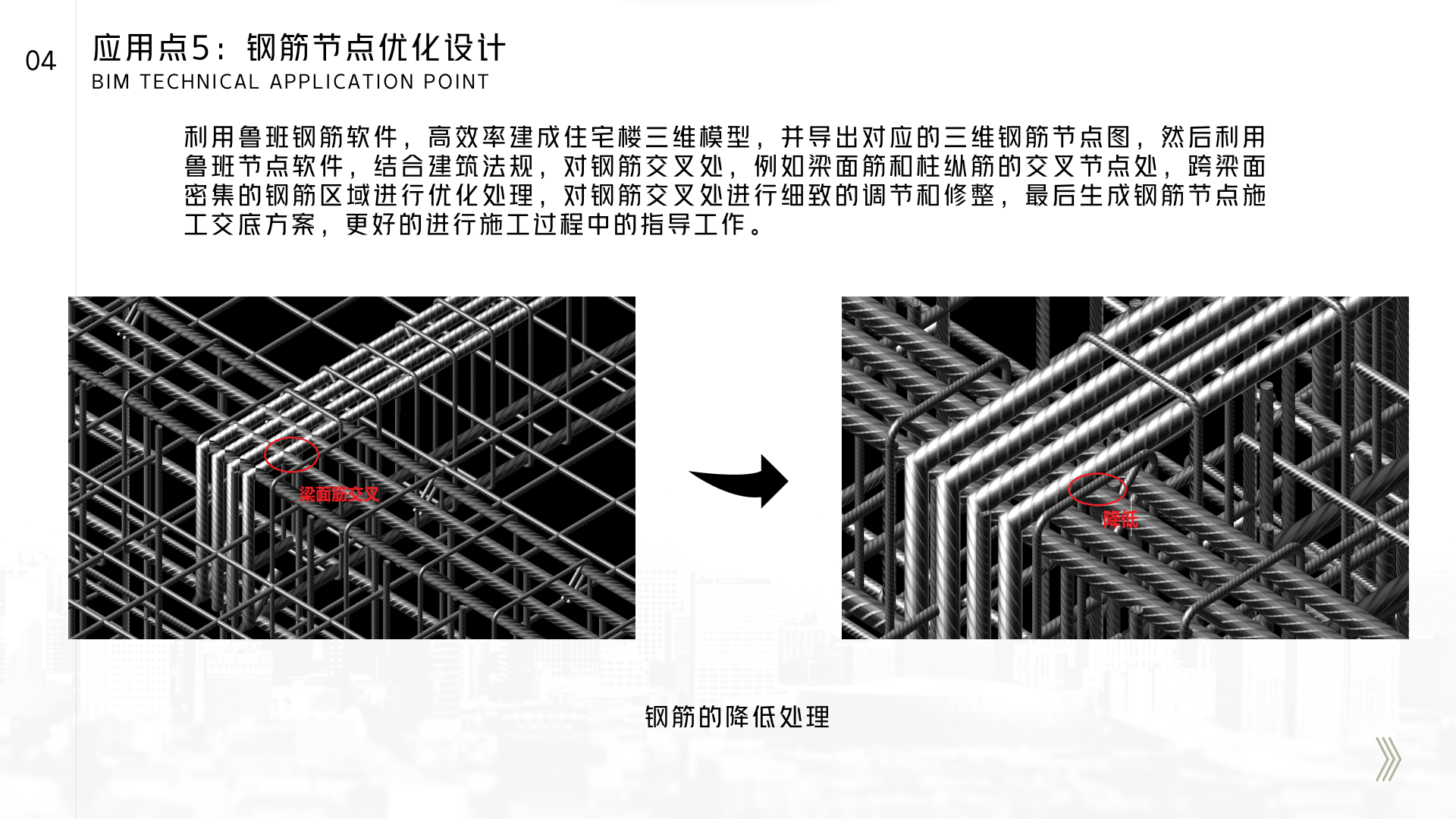

应用点5：钢筋节点优化设计 利用鲁班钢筋软件，高效率建成住宅楼三维模型，并导出对应的三维钢筋节点图，然后利用鲁班节点软件，结合建筑法规，对钢筋交叉处，例如梁面筋和柱纵筋的交叉节点处，跨梁面密集的钢筋区域进行优化处理，对钢筋交叉处进行细致的调节和修整，最后生成钢筋节点施工交底方案，更好的进行施工过程中的指导工作。
