BIM技术在某幼儿园工程项目中的应用

团队介绍:

Bimer团队来自位于四川科技城绵阳的西南科技大学,五位成员均来自于土木工程与建筑学院,由工程造价和工程管理专业的三位大四、两位大三同学组成。李彦婕担任组长,主要负责安装水暖及虚拟场景建模,安装BIM、Pathfinder应用;杨亚丽负责安装电气建模,造价、Govern应用;甘雪梦负责土建、钢筋和场布建模及场布应用;王洋洋负责钢筋、土建建模、Works、Fuzor及VR应用;何静萍负责土建和钢筋建模,土建BIM专项、Govern应用。五位成员团结协作、坚持不懈,历时6个月完成了最终的作品。


项目介绍:

温江区幼儿园工程主楼高度11.1m,门卫3.3m,总建筑面积4379.85m2,占地1482.21m2;结构类型为钢筋混凝土框架结构,基础为柱下独立基础和局部抗水板;地下局部1层,地上3层(局部两层)。基于幼儿园项目应用鲁班软件,对设计、施工、运维阶段进行设计优化和方案深化,全过程、全方位进行目标及竣工资料管理等BIM应用。此外通过鲁班系统与Revit的模型数据交互实现了创新应用:在Fuzor中对创建好的模型进行渲染等细部处理后,整合模型进行VR漫游;基于Pathfinder平台模拟人员紧急疏散逃生。


应用点1:

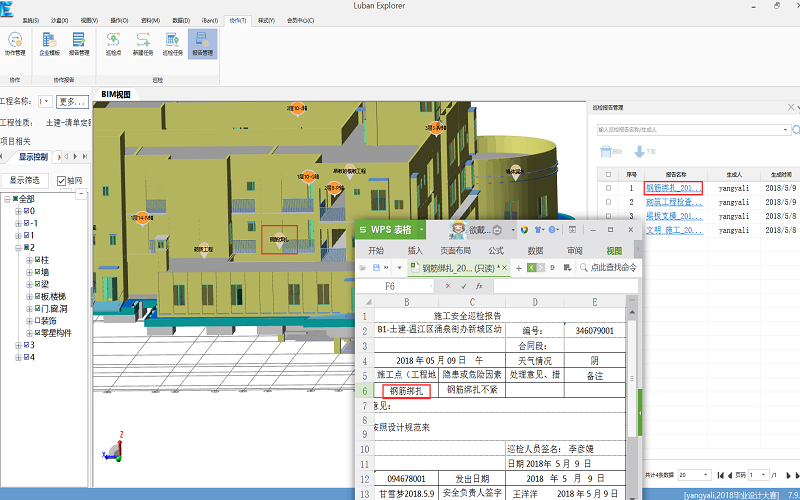

巡检点:通过对幼儿园项目进行不定期的检查和巡视,检查施工工艺是否符合要求,质量是否合格,设备是否完好,人员是否有异动情况,工作进度是否正常等,及时发现问题、分析讨论、提出解决方案,避免后期大面积返工造成工期延误、成本损失和质量缺陷;


应用点2:

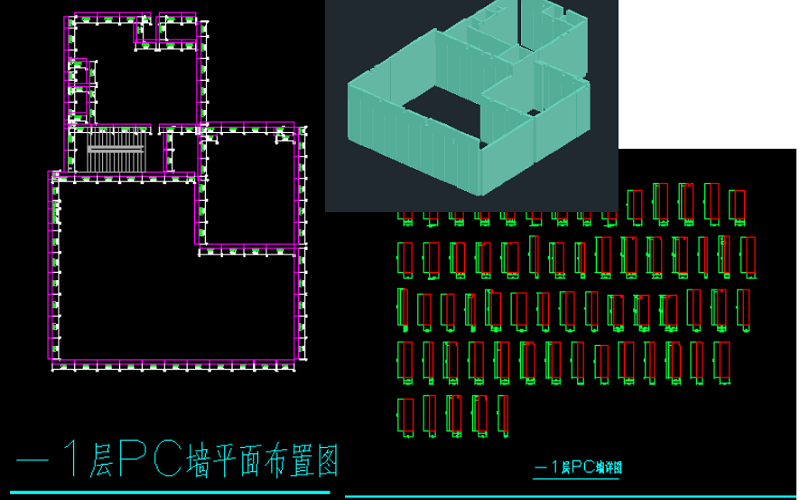

PC构件:PC构件(混凝土预制件)在工厂中标准化、机械化加工生产,与传统现场制模相比,工厂里的模具损耗率小,综合成本更低,安全系数更高,安装速度更快,构件的质量更高。在鲁班土建中设置好相关参数后自动“随墙”布置,并进行编辑、编码后生成PC墙详图和平面布置图,以高效指导现场施工;


应用点3:

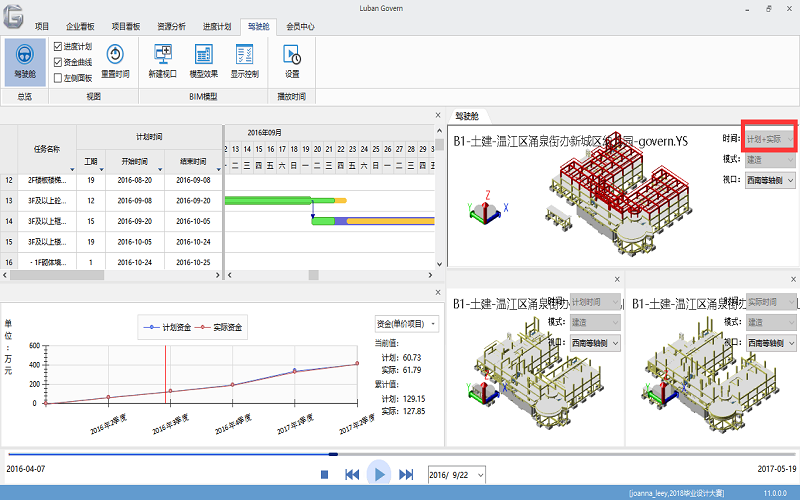

驾驶舱:基于集进度、成本、质量安全及施工过程资料于一体的5D信息模型,查看任意时间节点的项目形象进展及资金消耗情况,预先了解项目实施过程中出现的各种问题,有利于项目管理者整体把控项目情况,准确快速的作出决策和安排,实现可视化建造、企业集约经营、项目精益建造的管理理念;


应用点4:


管线综合:基于鲁班集成应用平台的多专业整合模型,进行虚拟漫游、碰撞检查、净高检查、孔洞检查,检查出模型错、 碰、漏、缺等问题并输出检查报告以及数据分析。通过BIM技术的可视化、参数化、智能化等特性,对各专业管线协调优化并使排布合理化,同时达到节约工期降低成本的效果,保证施工质量;


应用点5:

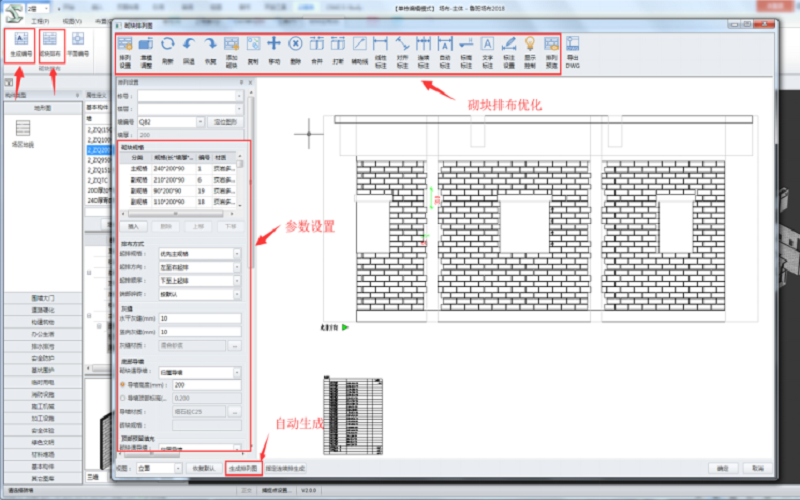

砌体排布:利用鲁班场布模拟墙体的砌体排布情况,通过智能编号、砌块排布、各项参数设置、砌块图自动生成、砌块优化等操作,导出砖墙编号图、工程量汇总表,用于指导施工现场工人排砖、砍砖,减少二次搬运,并为材料采购提供依据,节约资源降低损耗;
