团队介绍：

组名：鲁班工匠，我们来自西安科技大学工程管理专业，本组由五名队员组成分别是： 翟艳雪（主要负责暖通建模、布置场布、净高检查、生成施工图） 丁佳文（主要负责给排水建模、施工管理、4D模拟施工BIM应用） 孙珺（主要负责土建建模、碰撞检查、生成孔洞、虚拟漫游） 王梦璞（主要负责电气建模、工程计量计价BIM应用） 赵明焕（主要负责钢筋建模、钢筋云检查、节点生成）

项目介绍：

本工程为陌上花开1号楼，位于三门峡市上阳路东侧，五原路南。工程总建筑面积3013.32㎡，其中地上建筑十二层面积为2680.62㎡，地下部分两层332.7㎡，共十四层。设计要求满足《建筑设计防火规范》《民用建筑设计规范》每层都设有消防设备，且消防通道满足要求。建筑高度37.8米，建筑结构类型为剪力墙结构，建筑物抗震设防类别是标准设防类（丙类），建筑抗震设防烈度7度，建筑设计使用年限50年。本次设计范围包括土建部分，钢筋部分，安装部分。

应用点1：

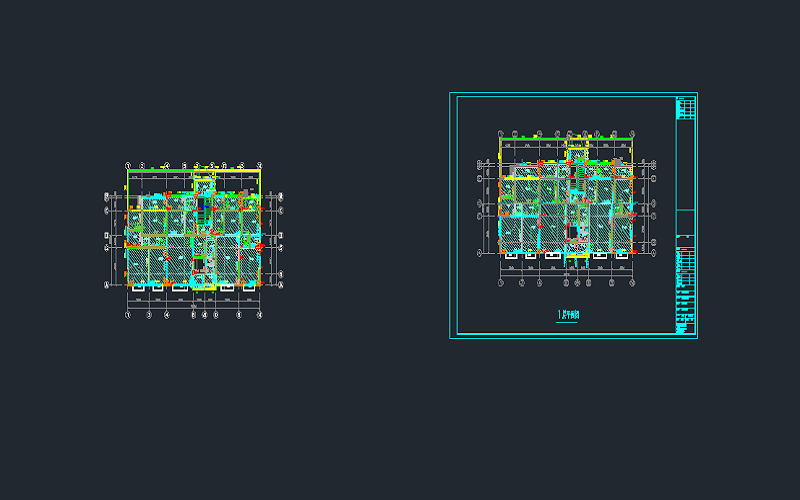

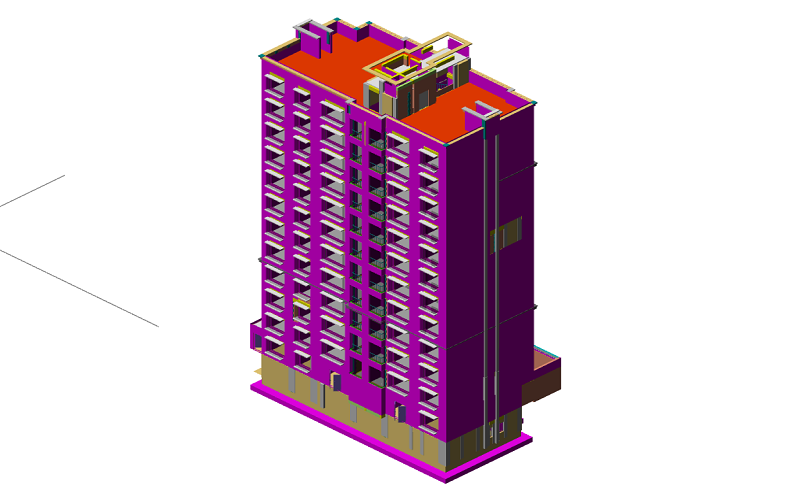

鲁班土建BIM应用展示 鲁班土建进行建模后，进行鲁班土建BIM应用。1.净高检查，通过净高检查，对工程模型进行优化 。2.生成施工图，用鲁班土建软件可以直接生成平面图和剖面图，然后对以后的施工可以进行优化知道。3.施工段划分，对工程进行施工段划分，布置为3个区域，通过工程量的计算生成报表，查看每个区域的工程量。

应用点2：

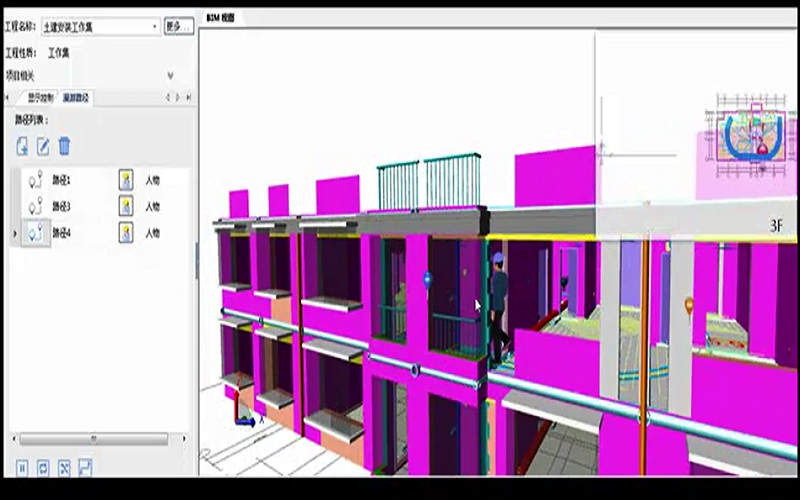

uban work 应用展示 应用luban works软件将各专业整合成为工作集，安装工作集作为碰撞检查基础文件，生成碰撞报告，将安装各专业错误点指出并改正。土建安装工作集作为孔洞检查基础文件，生成孔洞，知道施工中需要事先预留的孔洞，防止因返工造成的工期延误。水电暖土建钢筋综合工作集做虚拟漫游，实现建筑可视化表达，场布工作集做大型机械进出场漫游视频，提前检查场布的合理性，防止大型机械转弯时触碰到

应用点3：

进度计划应用 我们用鲁班plan这个软件，对应每个模型分别做了土建，钢筋，给排水，电气，暖通和场布的进度计划，并且每一道工序关联好相应的模型构件。进度计划的制作和构件的关联，为我们之后观看驾驶舱中的4D虚拟施工提供了基础。

应用点4：

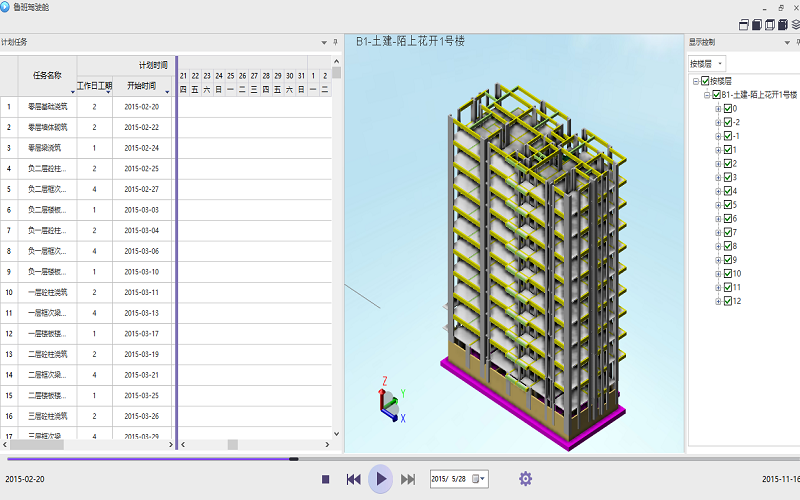

4D模拟施工应用展示 通过进度计划的编制和模型构件的关联，我们可以在鲁班Plan的驾驶舱中直接观看我们的一个虚拟施工。虚拟施工把时间空间关联起来，让我们在真正施工前有一个更直观的视觉体验，所谓的施工可视化。通过虚拟施工的视频的观看，我们很清楚的发现了进度计划编制中的次序错误和冲突问题，并且不断改进和优化施工作业。

应用点5：

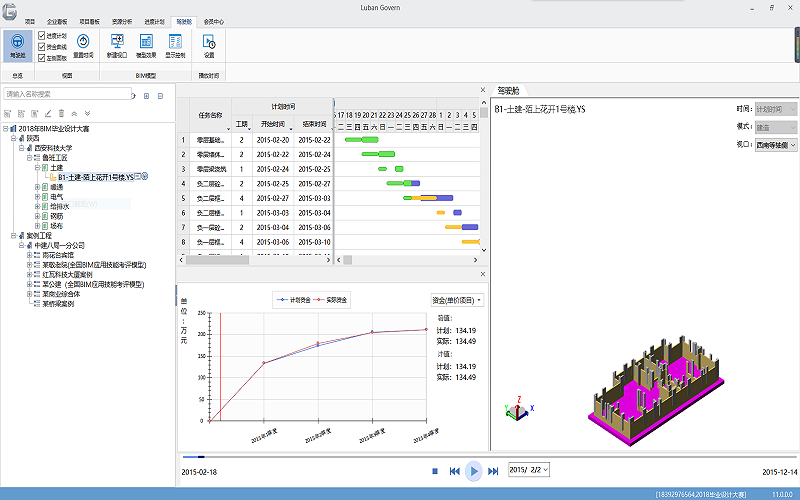

计量计价 计量计价应用是通过对各模型在建模软件中套入清单定额，输出造价文件后在鲁班造价软件中经过计算，然后导出报表，最后将通过鲁班Govern建立进度计划、倒入模型和合同数据，可直观模拟具体模型的建造播放，提供可视化的建设过程。鲁班Govern可查看具体日期的进度、模型情况和资金数据。将原清单定额的显示方式改为具体的进度计划任务条目，更加直观的查看进度任务。自动生成资金/时间曲线，浮动显示对应时间
