团队介绍：

爱会消失对不队由学院系主任、副教授李茜老师、副教授李莹老师、19级工程管理专业刘川、杨光友、许元成组成。

项目介绍：

本项目是由成都锦城实业发展有限公司投资兴建的“成都锦城学院综合教学楼”坐落于学校北侧爱心湖旁，本项目基础采用筏板独立基础，结构采用框架结构形式，总建筑面积57835m2，占地面积25114.64m2；地上主体随结构缝分为三个分区（A、B、C），A区地上6层建筑高度34.55m；B、C区地上五层建筑高度25.73m，总体形成“工”字形结构

应用点1：

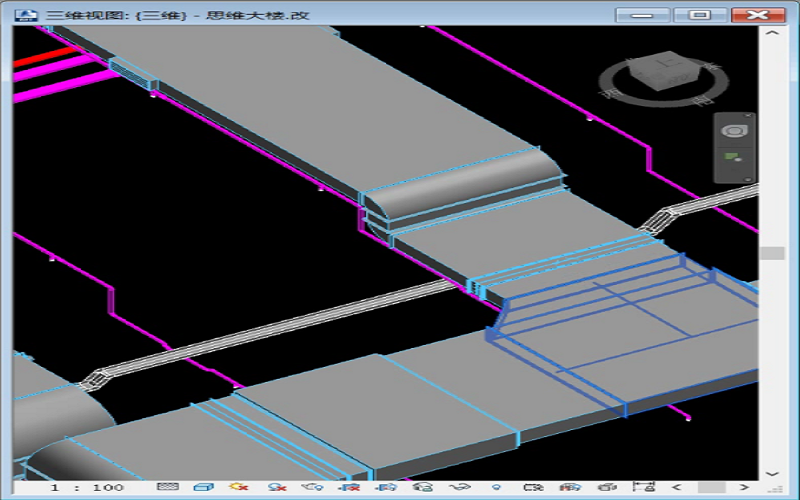

使用Revit软件及红瓦建模插件建立各个机电专业模型，然后导入土建模型，即可观察管线布置效果，然后使用红瓦插件进行碰撞检测，可输出碰撞检测报告，根据报告对碰撞点进行调整，在做本项目机电管线综合时由于已经考虑到了标高与管线碰撞的问题，所以第一次碰撞检测报告显示仅有32个碰撞，通过红瓦插件碰撞视图定位，然后对碰撞部位进行调整。对于管线综合，我们严格遵守“小管让大管，有压管让无压管；风管为主桥架次之，水

应用点2：

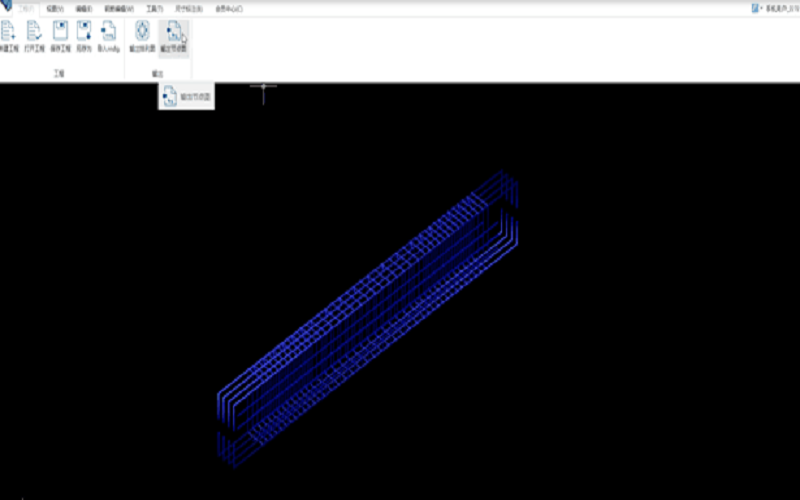

使用鲁班钢筋软件将结构模型建立完成之后，导出lbg格式导入到鲁班节点软件之中，然后使用鲁班节点软件，新建节点，将我们需要的节点处构件选中生成节点，就可以得到该处位置的三维钢筋节点模型，通过输出钢筋节点文件，最后将输出节点导入鲁班工厂之中，找到对应节点位置进行模型关联以及视图管理完成BIM应用。

应用点3：

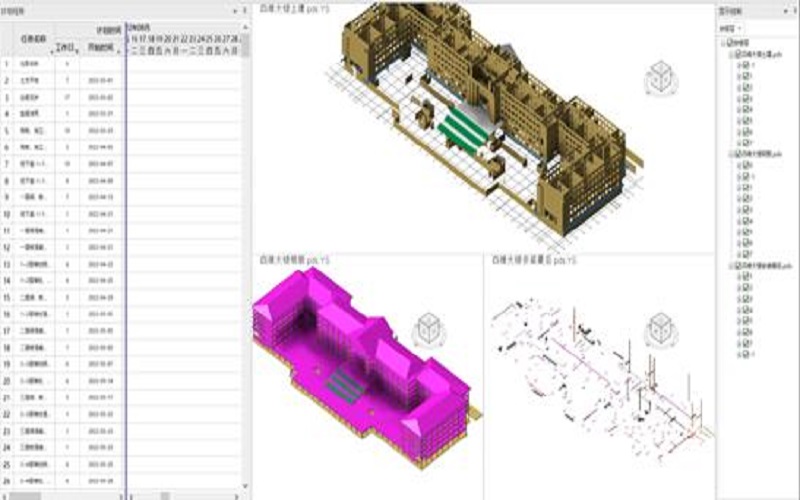

用Excel编制进度时间计划表，将编制好的进度计划导入到鲁班工厂中，将每个工序的时间节点与我们的成果模型进行关联，关联完成之后可以形成施工进度模拟视频。
