团队介绍：

我们是昆明理工大学的致知队，团队一共有三位成员，两名指导老师。昆明理工大学创建于1954年，经过60多年的发展，现已发展成为一所以工为主，理工结合，行业特色、区域特色鲜明，经济、管理、哲学、法学、文学、艺术、医学、农学、教育等多学科协调发展的综合性大学，是云南省规模最大、办学层次和类别齐全的重点大学。

项目介绍：

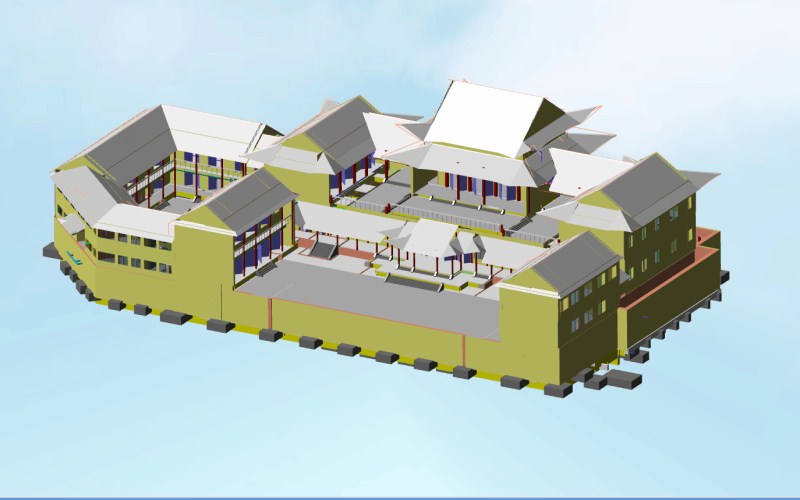

本次毕业设计选用某文化馆作为模型。文化馆总建筑面积为13240.21㎡（其中地下面积为6520.44㎡，地上面积为6719.77㎡），建筑基底面积为6186.66㎡；建筑层数为三层（其中地下一层，地上两层），建筑高度22.885m。框架结构，抗震设防烈度为7.5°，抗震类别为标准设防类，设计使用年限50年。该建筑涉及建筑、钢筋、给排水、电气、消防、暖通6大专业。

应用点1：

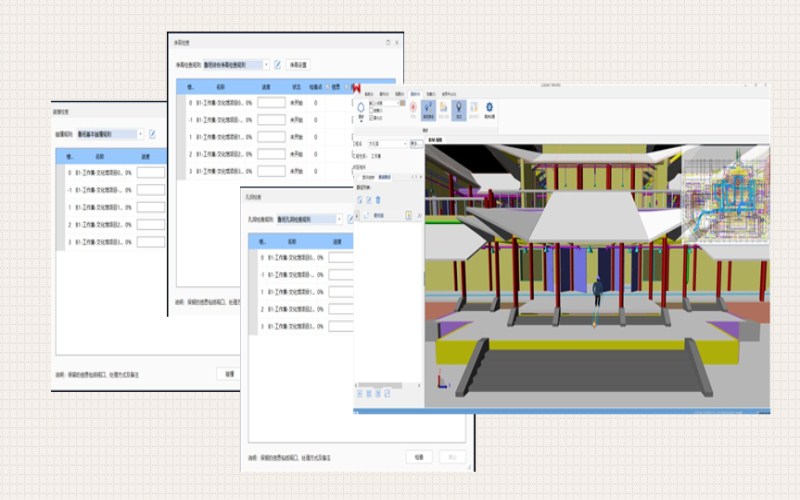

在鲁班Works中可以进行碰撞检查、孔洞检查、净高检查以及漫游。在前期进行碰撞检查等，直观解决空间冲突，优化工程设计，避免在施工时可能存在的错误和返工，在实际施工前发现问题，事先协调，从而大幅减少施工变更。可以在三维空间中进行虚拟漫游，检查施工中的错误，漫游可以清楚的看到各个部位的构件，在漫游过程中还能清楚的看到各个碰撞点的避让，方便及时调整方案。

应用点2：

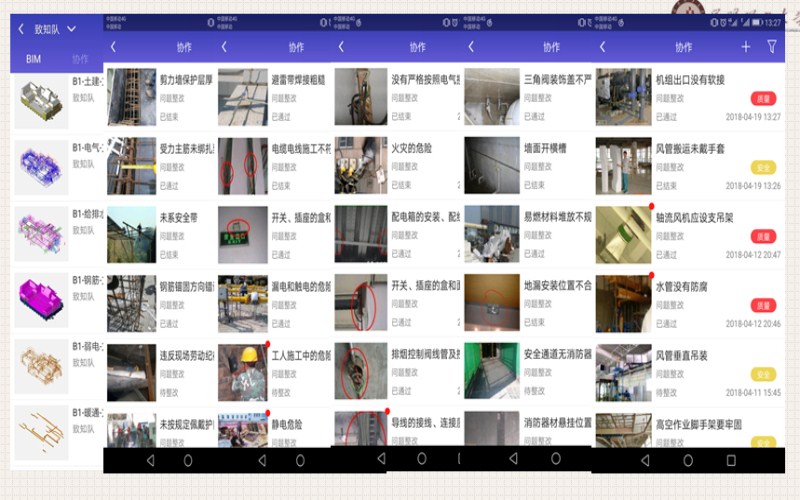

在My Luban中可以进行协作应用，通过My Luban移动应用，现场的安全员、施工员可在施工现场随时随地拍摄现场安全防护、施工节点、现场施工进度做法或有疑问的照片，通过手机上传至My Luban中，并与BIM模型相对应位置进行对应，形成现场缺陷资料库，工程阶段会议中，对发生的一系列错误进行整改措施，以挽回不必要的经济损失。

应用点3：

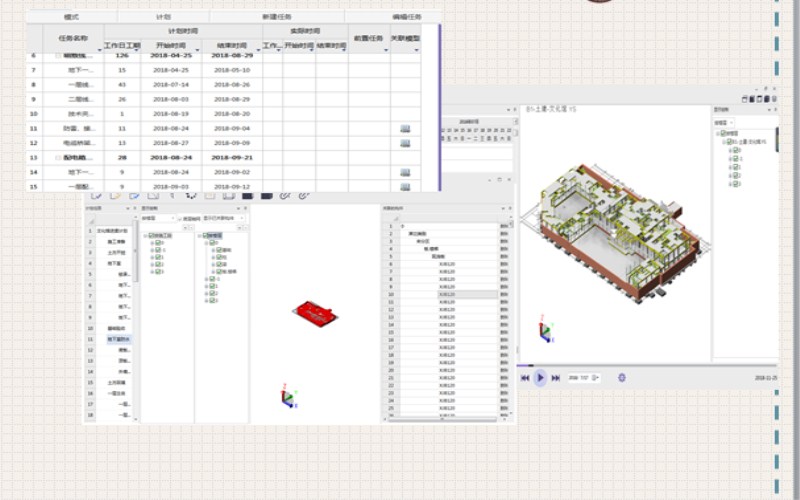

在Luban plan中可进行4D虚拟施工，进度管理在项目管理中占有重要地位，基于BIM技术可实现进度计划与工程构件的动态链接进行进度模拟施工。通过4D虚拟施工应用点可以更好反应计划施工与实际施工进展，管理人员准确掌握项目整体情况，提高管理能力。

应用点4：

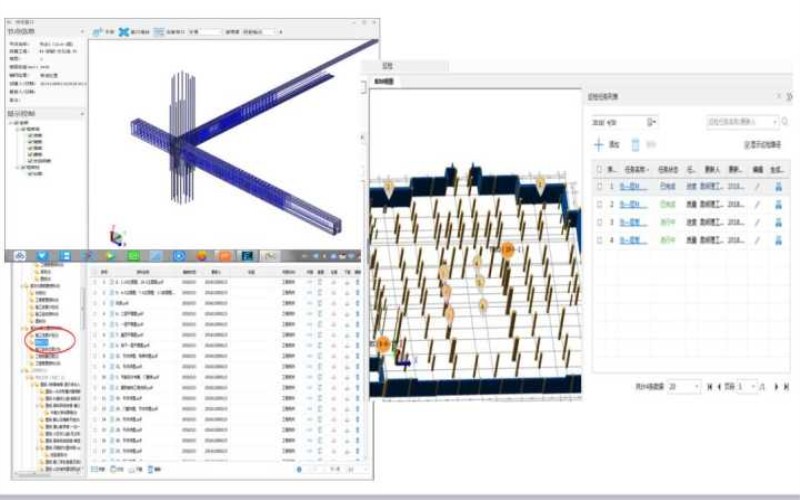

在Luban explorer可进行资料管理，该管理系统集成了对文档的搜索、查阅、定位功能,所有操作在基于四维BIM可视化模型的界面中,充分提高数据检索的直观性,提高影响施工相关资料的利用率。对于各种工程的资料进行监控、和实时共享,来提高建筑工程方面资料管理的效率。也可进行钢筋节点的设置以及巡检任务的设置。

应用点5：

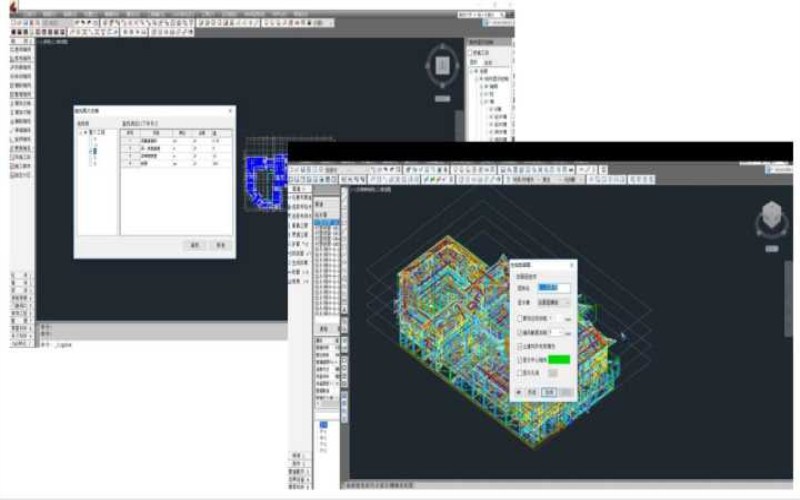

鲁班土建中可以进行高大支模查找以及自动生成平立剖。利用鲁班土建自动检索本工程高大支模构件，解决人工筛选效率低下易出现遗漏存在安全隐患的问题。通过剖切BIM模型生成二维施工图可以更准确地指导现场实际施工。
