团队介绍：

西安科技大学熊猫队均来自西安科技大学管理学院工程管理专业 队长：王江燕 西安科技大学管理学院工程管理13级学生 主要负责安装给排水 消防模型 鲁班场布 队员：付玉洁 西安科技大学管理学院工程管理13级学生 主要负责钢筋模型 钢筋节点 鲁班造价 王倩 西安科技大学管理学院工程管理13级学生 主要负责 土建模型 土建bim应用点 王璐 西安科技大学管理学院工程管理13级学生 主要负责 土建模型 bim5D漫游 ppt制作 郝文涛 西安科技大学管理学院工程管理13级学生 主要负责 电气安装模型

项目介绍：

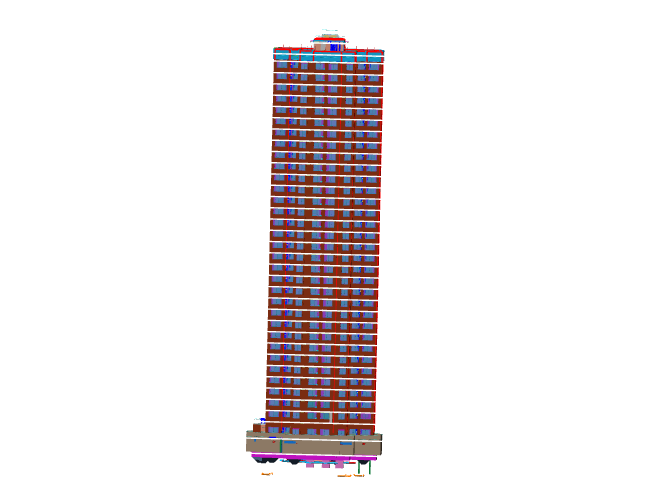

本次毕业设计选用的图纸是西安后卫寨保障性住房项目10#楼，位于西安市未央区后卫寨西咸快速干道与陇海铁路之间。该楼共34层，地上33层，地下一层。总建筑面积是13304.8平方米，建筑主体高度为96米，属于一类高层建筑。本工程结构形式为剪力墙结构，采用CGF桩复合地基筏板基础，建筑物抗震设防烈度为八度，建筑物耐火等级为一级、结构设计使用年限为50年，结构安全等级为二级。

应用点1：

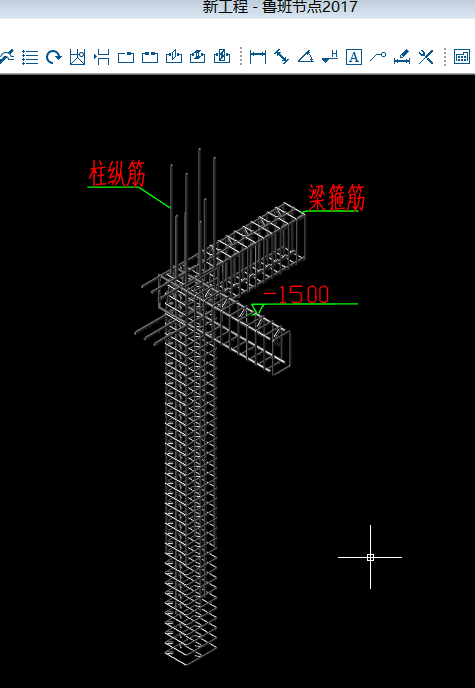

钢筋节点：主要是为了展示复杂节点的钢筋排布。譬如说梁上起柱的节点如何施工，就可以利用鲁班节点软件中提前做好施工方案，输出三维图形，利用这个文件上传到BIM浏览器中，在施工时可以直接随时查看三维图形，用于指导现场施工，方便快捷。更多应用点介绍均在工程文件BIM应用点讲解中。

应用点2：

鲁班安装BIM应用简介：首先将电气模型切换为建筑，用不同的颜色区分施工段；然后将土建LBIM导入，进行综合支架的制作，通过全程操作的记录，整合成为一份综合BIM模型三维交底；其次通过BIM应用节点下的生成平面图、绘制剖面图以及生成剖面图来生成平面图和剖面图。最后将建模最终的各个报表以及记录整合作为建模报告；最终输出CAD图纸、tozj和pds文件。

应用点3：

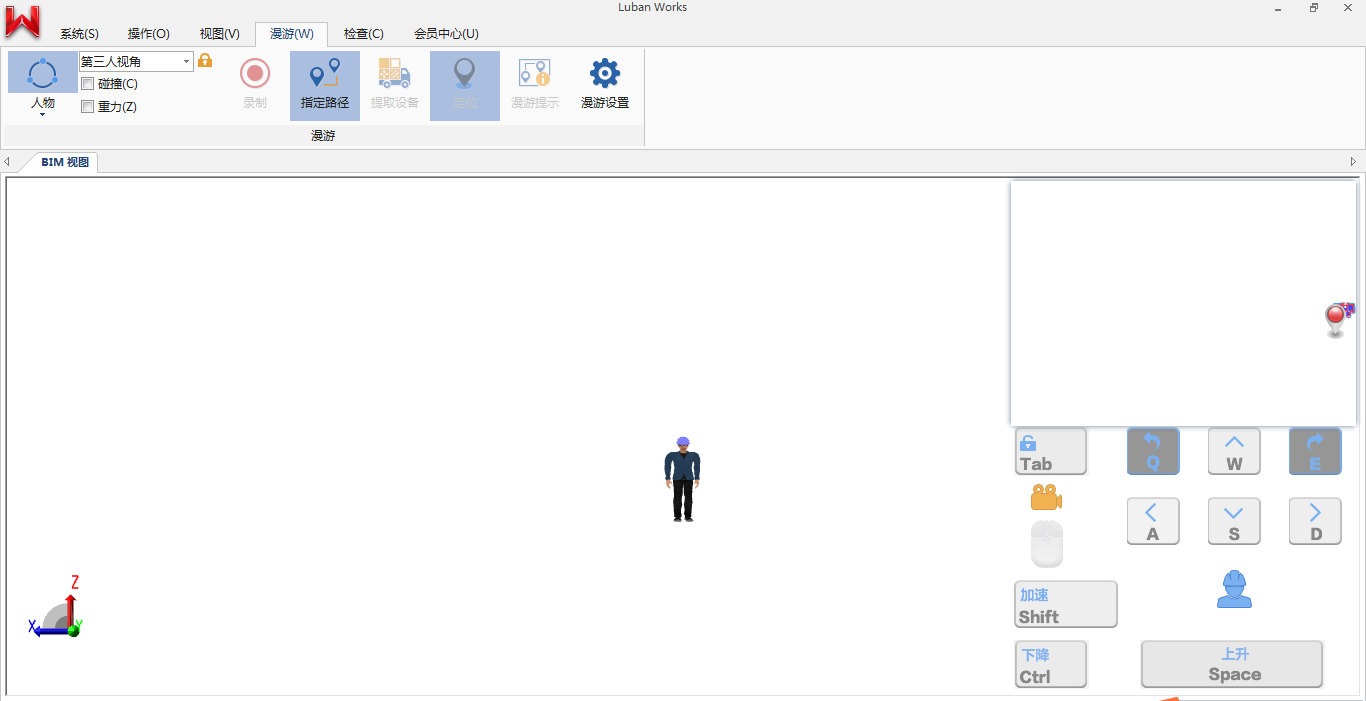

漫游应用点介绍：在鲁班works软件中的漫游菜单下我们可以实现对项目的虚拟漫游。首先打开鲁班works软件，打开之前上传并建立好的已经完成碰撞的工作集，然后再这个工作集里就可以进行漫游演示了。首先点击左上角的漫游按钮，屏幕上会出现控制虚拟按键，通过w、q、s空格等键来控制人物进去建筑物内部，这样我们可以通过转弯半径和高度来模拟施工进场线路，查看内部构造等。然后还可以指定线路进行漫游，点击设定路线，

应用点4：

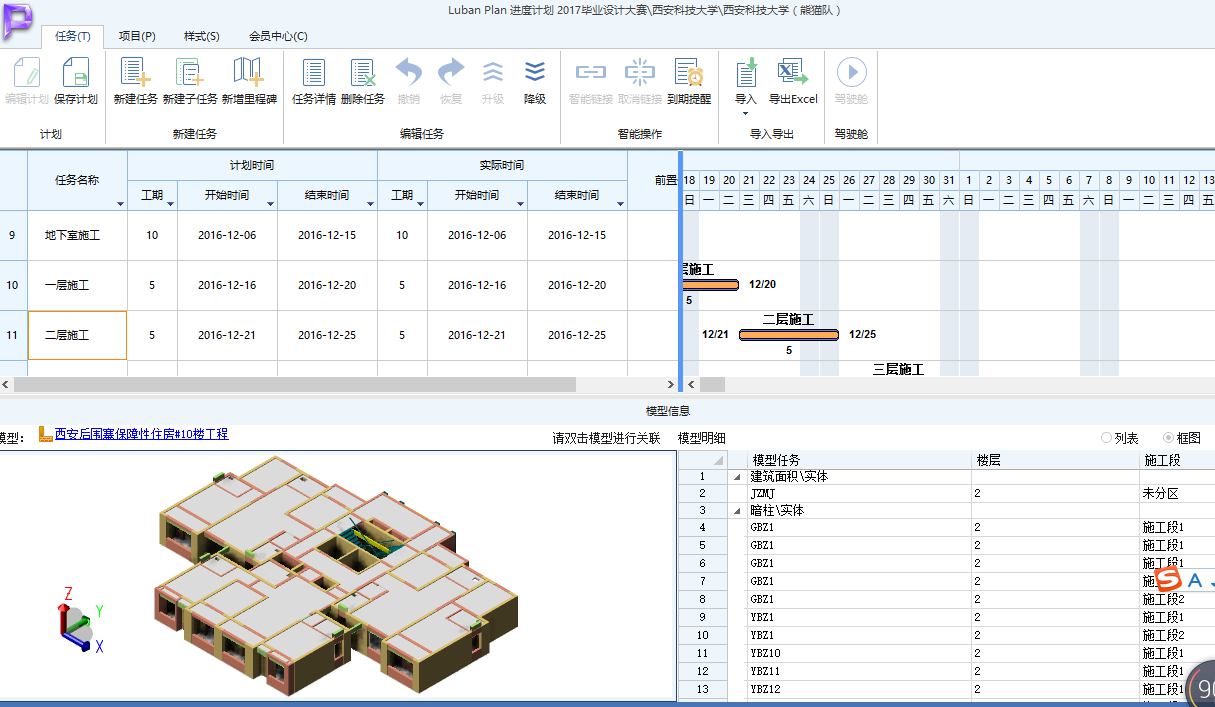

本工程为西安后围寨保障性住房10#楼项目，共有33层并有一个地下室，由于工程量比较大，总工期为785天。在施工过程中，由于有春节，所以2017/1/21至2017/2/10，2018/2/5至2018/2/25放假。在施工过程中，基础施工速度比较慢，所以工期长；主体施工较快，相对工期比较短；收尾工作由于杂乱，工期较长。为了节省时间，在施工过程中采用了搭接技术，内装饰是在一层开始施工后100天开始；
