作品展示  |  Exhibition of Works

Dream Team


指导老师:贾婧
队长:徐一仨
队员:王凌霄
队员:邓超懿
队员:傅垚

青岛市李沧区图书馆档案馆

团队介绍:

团队名称:Dream Team, 团队成员:徐一仨、王凌霄、邓超懿、傅垚。成员均来自中国海洋大学工程学院2014级工程管理专业。 团队分工: 徐一仨:负责图书馆钢筋、土建翻模;全工程暖通安装模型的翻模,碰撞检测,方案优化,算量造价,编制清单。 王凌霄:负责档案馆1钢筋、土建翻模;全工程给排水安装模型的翻模;建立模型场布;进度计划,5D虚拟施工,多专业集成。 邓超懿:负责工程地下室钢筋、土建翻模;全工程安装消防弱电建模;后期档案管理、空间管理、设备提醒、二维码管理。 傅垚:负责档案馆2钢筋、土建


项目介绍:

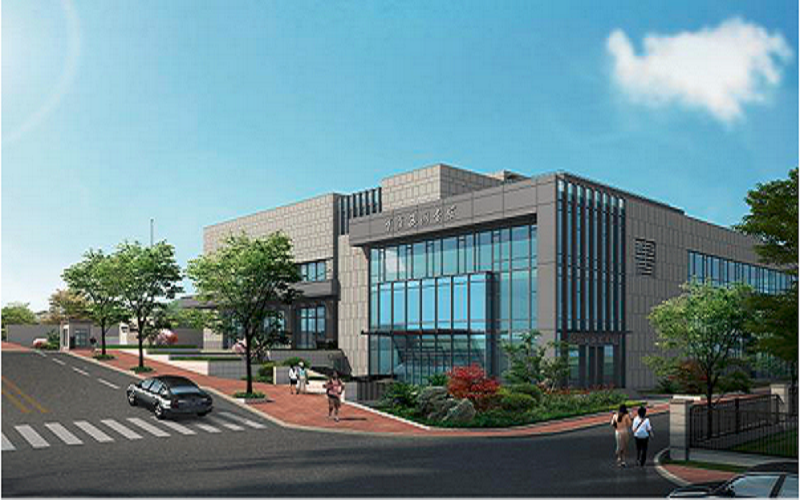

青岛李沧区图书馆、档案馆项目 建设地点:李沧政府大院内东北角,南侧邻区政府运动馆,北侧附带小区,东侧邻金液泉路。 建筑层数、层高:图书馆地下3层;地上3层。档案馆地下4层;地上部分6层。档案馆展厅4层。 建筑高度:23.85米 总建筑面积:29600.79m2。地上建筑面积为13400.26m2,地下建筑面积为16200.53m2。 建筑类别:多层公共建筑 使用年限:50年


应用点1:

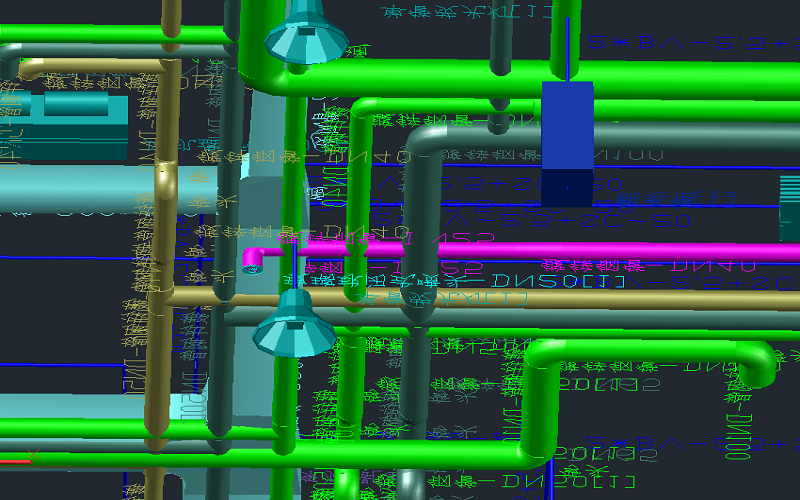

冷、热水管道,空调通风、给水排水管道在安装时相互碰撞。而且管道与装修、结构梁之间的矛盾也时有发生。往往是先安装的管道,施工很方便,后安装的管道,施工很困难。被迫装在不该装的地点或标高上,影响质量,甚至不能使用,造成局部返工。原因:设计阶段各工种配合不好,设计人员缺乏施工经验,预留间隙太小。出图前,综合校对不严,施工安装单位,各抢各的进度,不从整体考虑。鲁班软件可以在施工前就预见了碰撞,化解了问题。


应用点2:

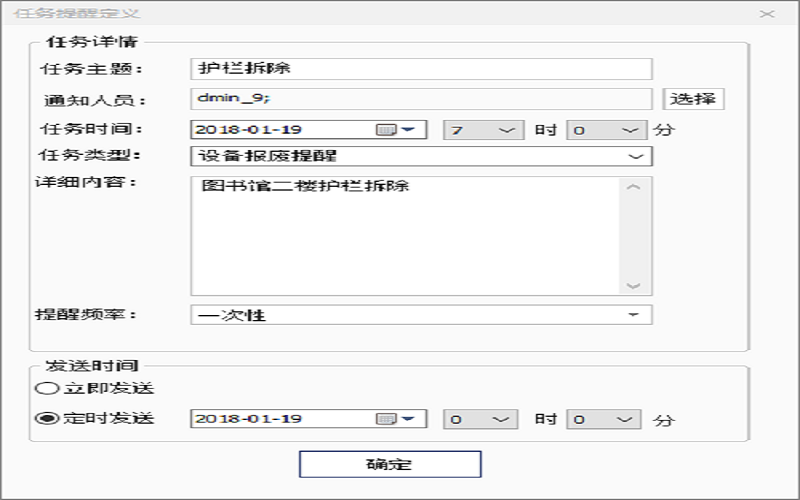

项目完工后进入维护运营阶段,施工临时用具需及时拆除,此后还有设备的定期维修和设备报废,这些都可以在BIM中完成。利用鲁班Explore任务提醒功能,定期向有关人员发出邮件提醒,做到项目全周期管理。


应用点3:

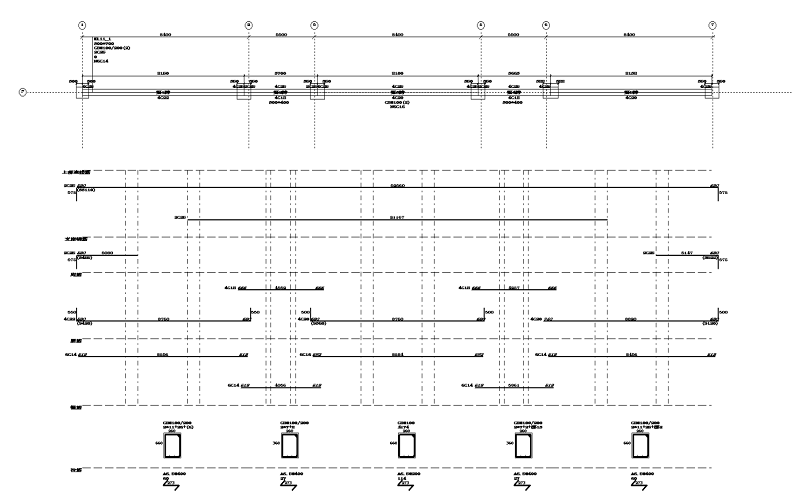

骨架图是鲁班钢筋的一个重要应用,通过骨架图可以直观查看框架梁和次梁的计算结果,也可以更好的对量和指导施工。通过这些数据和钢筋排布信息,可以了解梁的整体钢筋信息,比单纯的计算显示和钢筋量结果更加清晰,也可以更好参加钢筋对量。


应用点4:

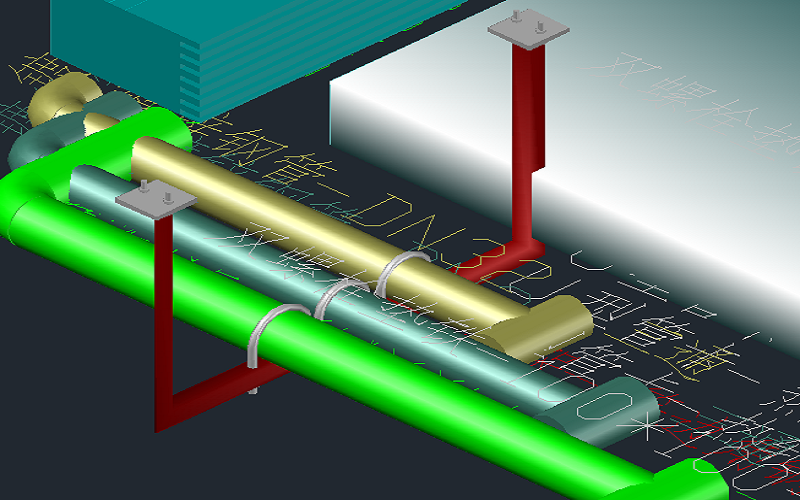

采用BIM综合支架技术,合理解决施工过程中,各机电安装专业以自我为中心,造成管线安装无序、层次混乱等问题,避免为满足局部标高、位置要求,经常停工整改,耽误工期,造成质量与安全隐患,给后期使用和维修带来诸多不便。


应用点5:


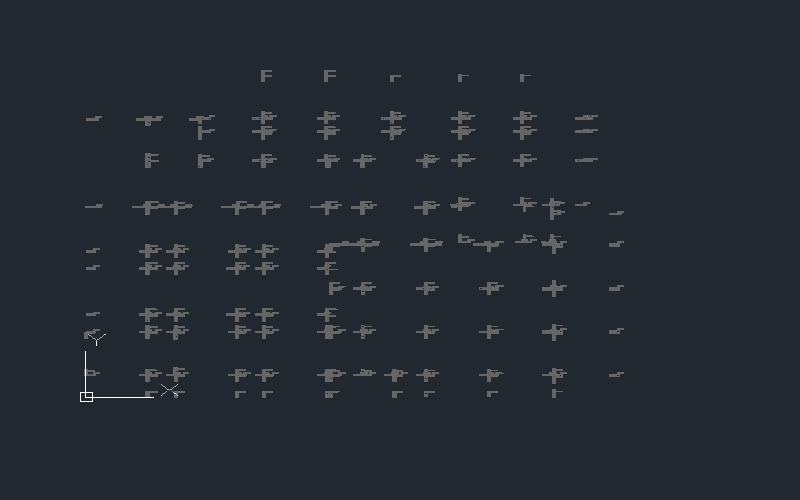

柱梁板节点分割,工程中当柱子和墙的砼等级比梁的砼等级大两个以上时,一般图纸和规范都要求柱子进行外扩,靠近柱子一定范围内的梁砼等级需要与柱子保持一致,利用BIM技术将梁高标号部分汇总统计分析,用于生产计划和内部成本测算,设置柱子外扩距离自己设置,此时沿柱子的周围会出现后浇带,利用后浇带的功能将梁靠近柱子的部分统计分析出来,套取后浇带清单定额,汇总分析计算,对于我们成本管控和生产计划非常有意义。
