团队介绍：

小组名称 徽弘 序号 姓名 职务 承担的职责 1 王逸辰 大学生科技创新实验室副主任 总指挥，负责虚拟施工整体策划 2 井 坤 学生会学习部副部长 副总指挥，负责施工方案及措施的编制、策划 3 程保全 土木学院学生会主席，大学生科技创新实验室主任 负责方案协调及实施、指导和数据收集 4 卫 超 力学与土木工程协会活动部部长 负责小组的组织安排和调度 5

项目介绍：

本项目是利用BIM技术进行安徽合肥休伯利亚商城项目建安工程的造价编制和施工组织设计。我们分别运用Revit软件分专业建立了该项目的结构、建筑、给排水、场布等模型并进行了合模和碰撞检查；利用鲁班土建、鲁班钢筋等软件进行了工程量清单和造价的编制；最后编制了施工组织设计，利用Naviswork等软件进行施工模拟

应用点1：

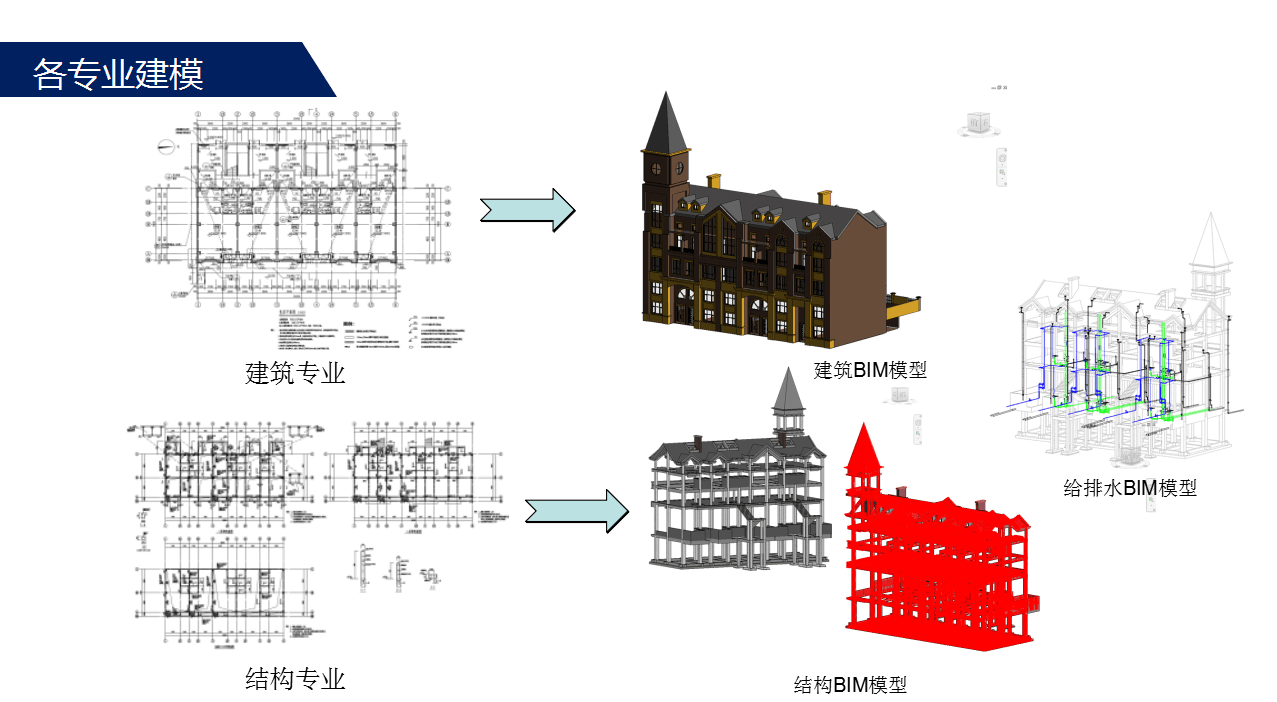

建模：根据专业图纸区分为建筑、结构、MEP、场布、钢筋5大模块，遇到问题包括欧式风格建筑独特造型外观，结构中预留洞口位置，檐沟、封檐板独特造型，管道洞口位置定位，场地规划，斜屋顶钢筋形状，锚固方式等，通过查阅规范，16G-101图集等解决问题难点

应用点2：

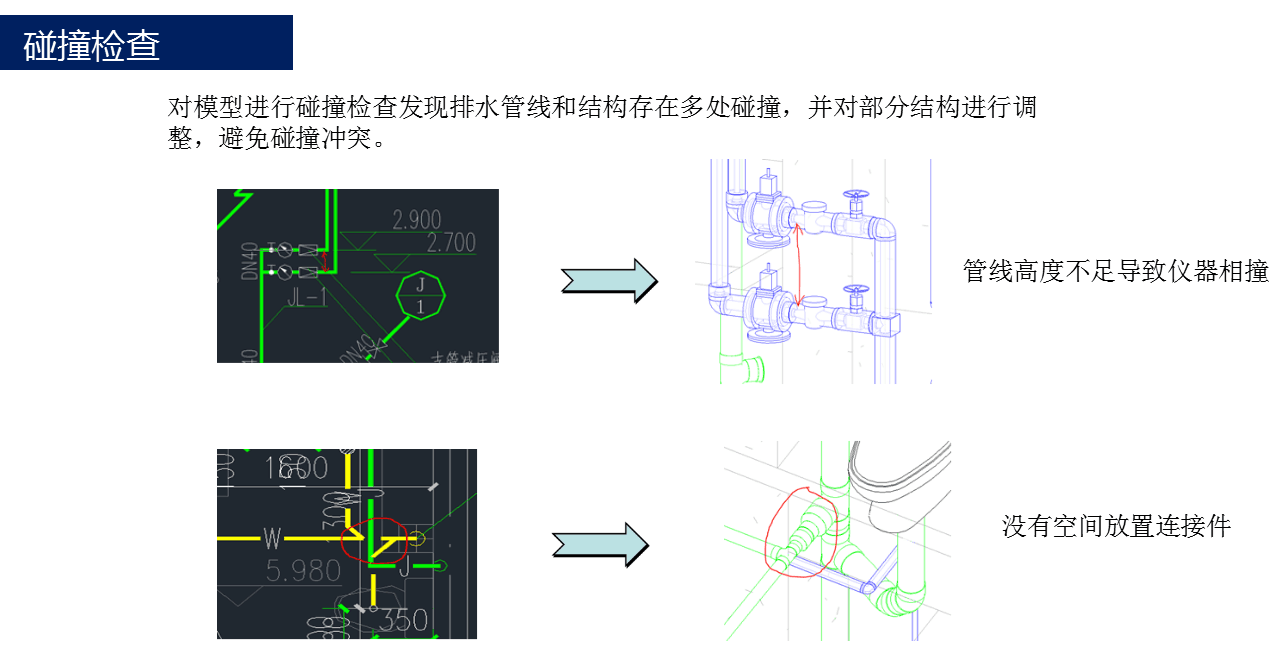

通过BIM软件对结构模块和MEP模块进行碰撞检查，对软件检查出的问题进行深化设计。对于由管线高度不足导致的管道附件相撞、连接件无安装空间、管线与结构柱、梁相碰撞四大问题给出解决方案，在施工前尽早的发现未来将会面对的问题及矛盾，寻找出施工中不合理的地方及时进行调整，降低传统2D模式的错、漏、碰、缺等现象的出现，提供施工效率和质量，缩短工期。

应用点3：

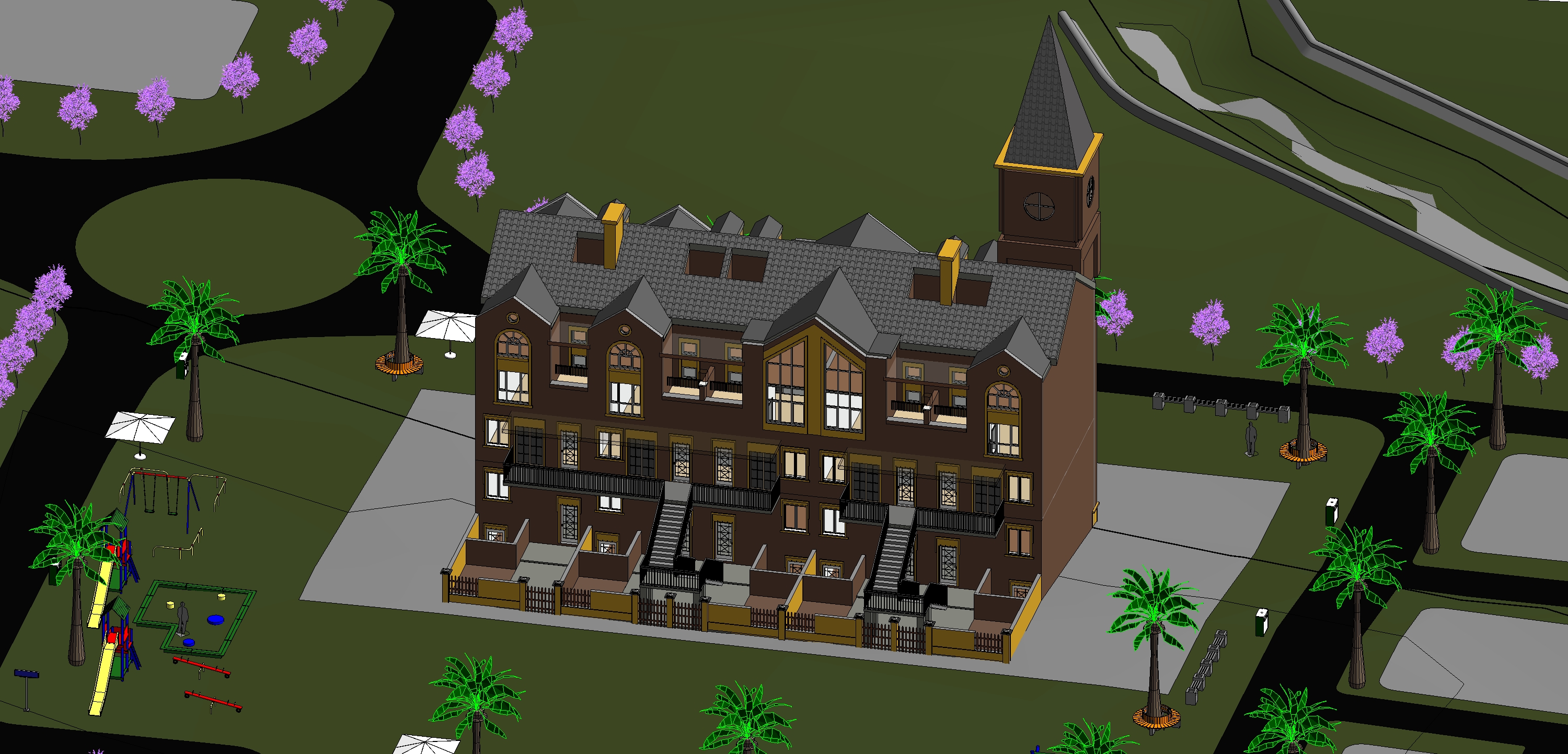

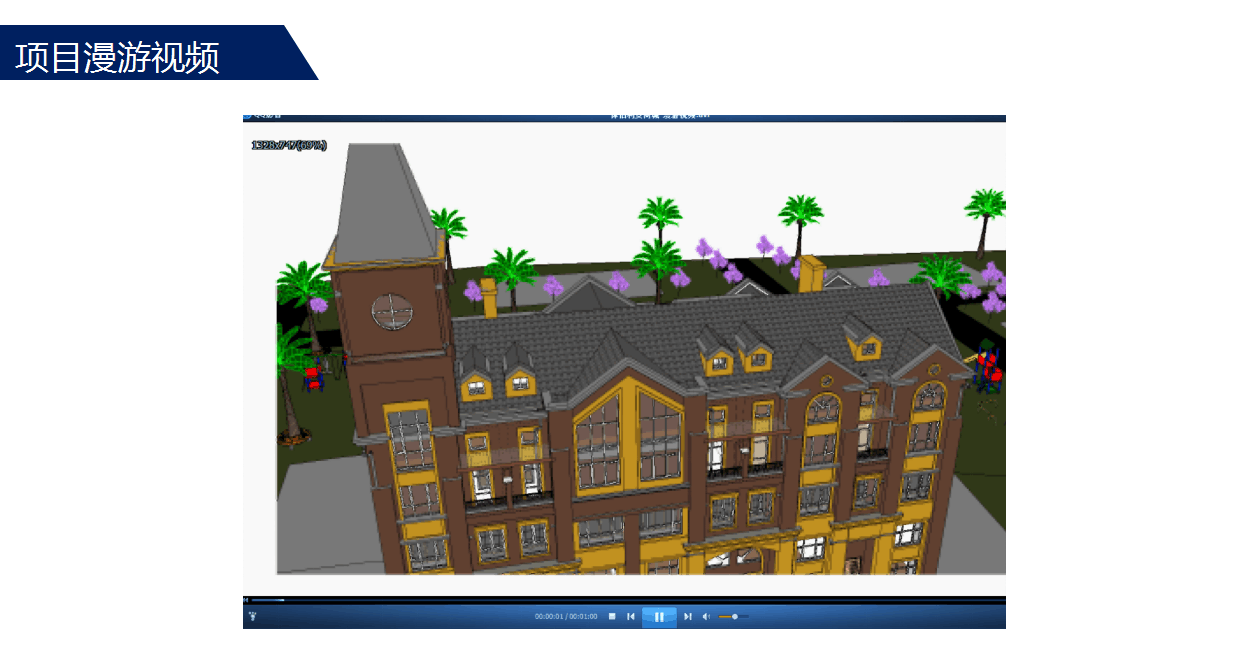

虚拟漫游：将虚拟现实技术应用在建筑设计等领域，利用虚拟现实技术对现实中的建筑进行三维仿真，具有人机交互性、真实建筑空间感、大面积三维地形仿真等特性前所未有的人机交互性、真实建筑空间感、大面积三维地形仿真等特性，都是传统方式所无法比拟的。从任意角度、距离和精细程度观察场景，自由切换多种运动模式，行走、驾驶、飞翔等，自由控制浏览的路线。在漫游过程中，还可以实现多种设计方案、多种环境效果的实时切换比较。

应用点4：

将建筑工程的施工过程和细节用三维动画的形式表现出来，不仅可以形象化的表现项目施工过程，形象化的展示工程数据，还可以增强演示效果。有了提前制作施工动画可以避免在施工过程出现的一些错误可以提前做修改及调整，给工程施工带来安全及质量的保证。另外建筑施工动画及工程施工动画还可以提前给施工人员了解一些复杂的施工技术，而施工三维动画则可以为施工过程中的运输、安装和拆除等方案的研究提供形象逼真的可视化效果。
