团队介绍：

我们团队由五个女生组成，队名叫HOT队，它的寓意是热情的，活力十足的。

项目介绍：

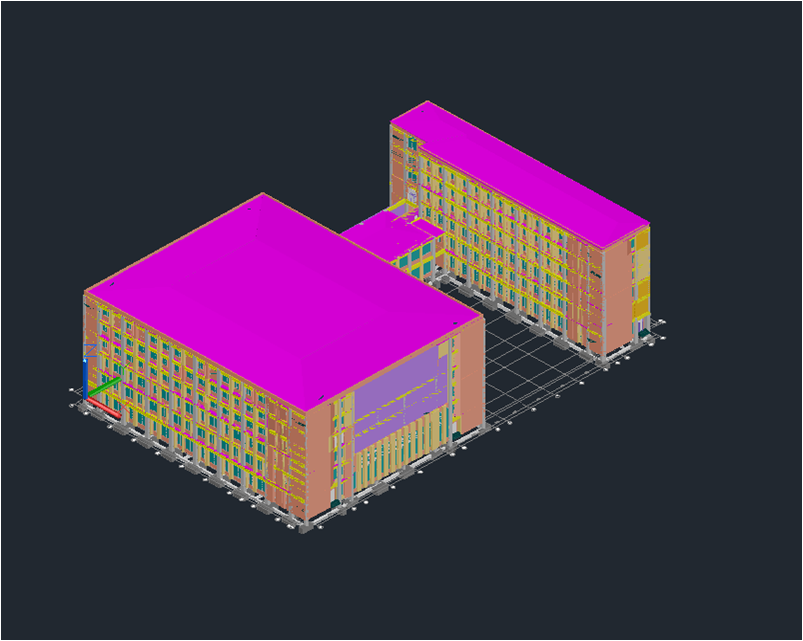

河南财经政法大学建树楼，建设地点为河南省郑州市河南财经政法大学龙子湖校区内，本工程主要建筑功能为教学办公楼，其结构形式为框架结构，基础形式为桩基础，总建筑面积是15508平米，占地面积是3090平米，建筑层数为地上六层，无地下室。该项目的结构设计使用年限为50年，消防建筑高度为23.6米，规划建筑高度为24.6米。

应用点1：

IBAN应用，建树楼的每个构件都可以生成独特的二维码，以建树楼项目为例，我们生成了二楼的矿柱和二层的幕墙的二维码，如图中所示，左边为矿柱的二维码，右边的是幕墙的二维码，可以用任何途径包括微信扫描出来。

应用点2：

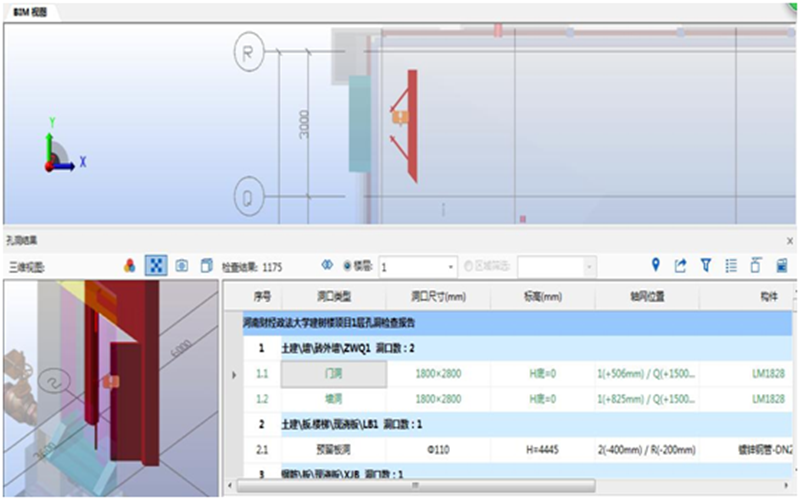

孔洞检查，建树楼每一层的孔洞检查都已完成，图中是建树楼工程首层的孔洞检查结果，共1175个孔洞，三维视图中展示的是土建模型中砖外墙ZWQ1上的门LM1828的孔洞，门宽1800mm，高2800米，在实际施工时要提前预留好孔洞，方便施工。

应用点3：

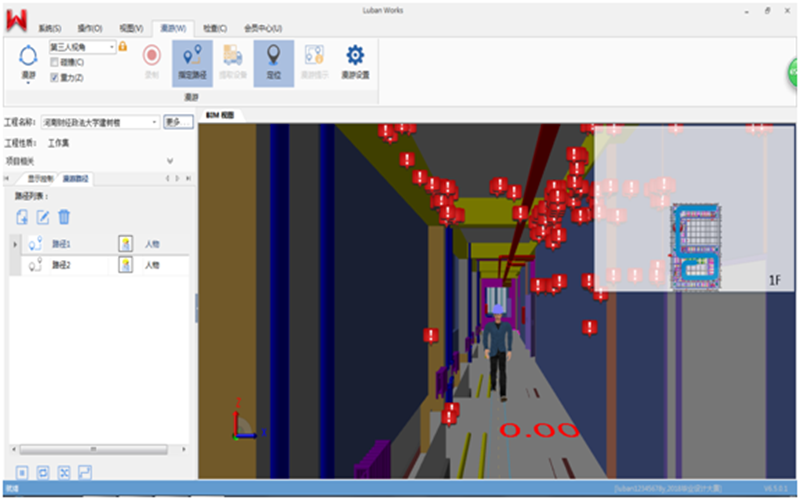

我们的漫游路径设置是从建树楼的东北角沿着走廊到A座与B座中间大厅的直上楼梯的位置。在漫游的过程中可以清楚地看到建树楼结构内部设备以及管线。图中红色感叹号是检查出的碰撞点，由于管道、结构梁直接冲突导致的。漫游可以模拟感受建筑内部的结构情况，有种身临其境的感觉。

应用点4：

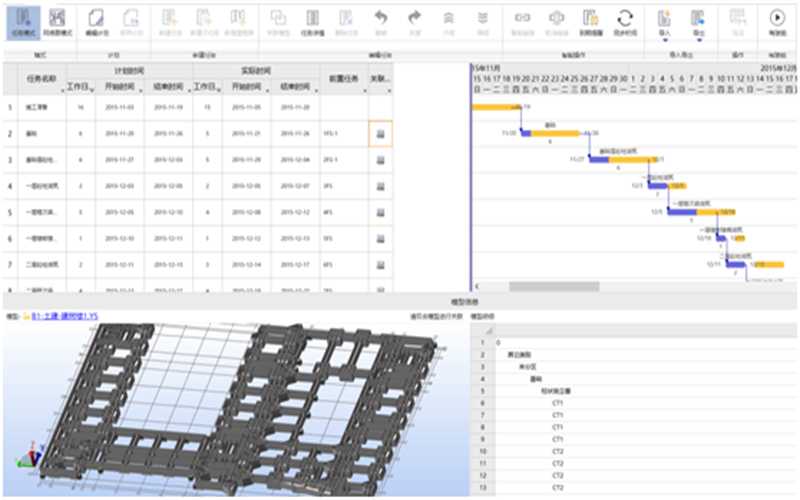

我们使用excel表格依据建筑工程实际的情况，编制了建树楼的施工进度计划，导入到鲁班进度计划软件里，此次编制的施工时间是从2015年11月到2016年6月，持续七个月，根据施工进度计划生成相应的网络图及甘特图之后，对建树楼模型进行时间上的关联，形成了虚拟4D模型。

应用点5：

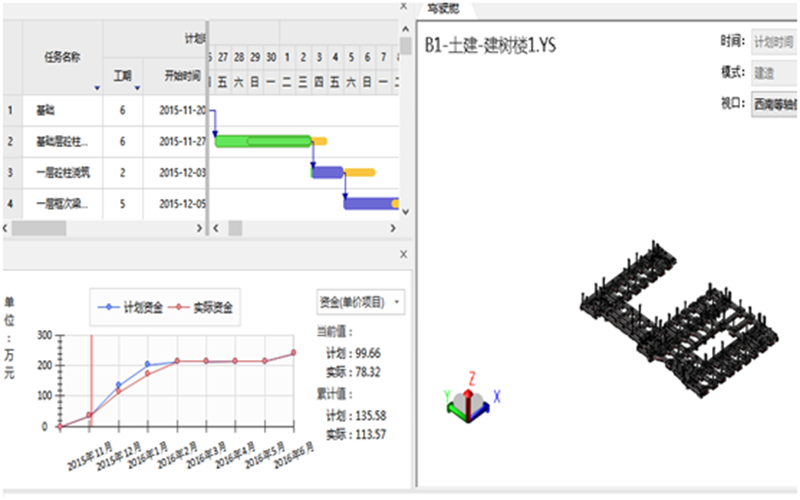

驾驶舱模块，在进度计划管理的基础上引入资金流，把通过造价计算得到的数据集成导入为合同清单，系统自动或者手动进行清单匹配，然后进行模型构件和造价的一一关联，生成时间造价曲线。进度计划、时间造价曲线和建树楼的三维模型相关联，生成建树楼的5D模型。
