团队介绍：

团队两名指导老师分别为李莲秀老师和侯晓英老师，李莲秀老师负责安装方面专业指导，侯晓英老师负责建筑结构方面专业指导。团队成员共四名，分别为来自大四工程造价专业的彭涵、田会纺和赵梦，还有来自大三建筑工程专业的张潭。彭涵主要负责鲁班钢筋建模，鲁班造价和钢筋节点应用，以及PPT视频制作。田会纺负责电气专业工程建模，以及鲁班worksBIM应用点，赵梦负责给排水、暖通、消防专业建模以及管线综合应用，张潭负责鲁班土建专业建模，鲁班场布、鲁班explorer、鲁班plan、驾驶舱应用。

项目介绍：

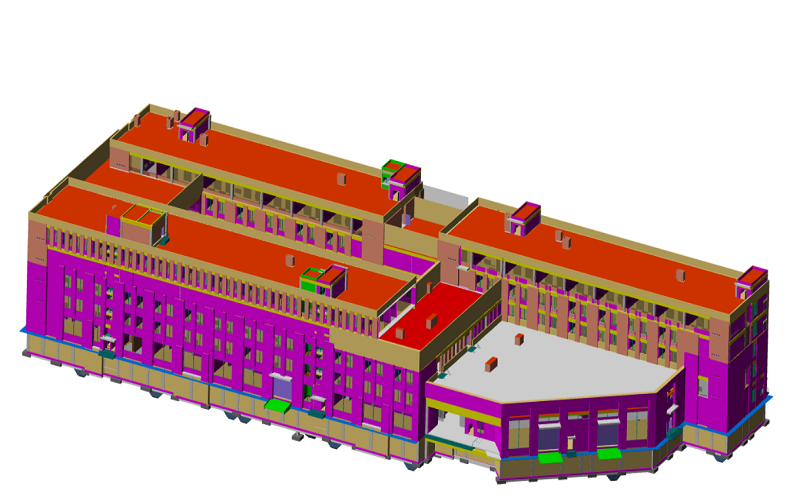

郑州航空工业管理学院实验实训楼位于郑州航空工业管理学院龙子湖校区内。项目总占地面积42588.61㎡，地上五层，地下一层，地上建筑面积32460.1㎡，地下建筑面积10128.51㎡。结构形式为框架结构，基础形式为管桩承台+防水板。建筑主要分为七大功能：实训中心、航空工程实验实训室、航空材料重点实验室、物理实验室、信息技术实验中心以及电子实验中心。

应用点1：

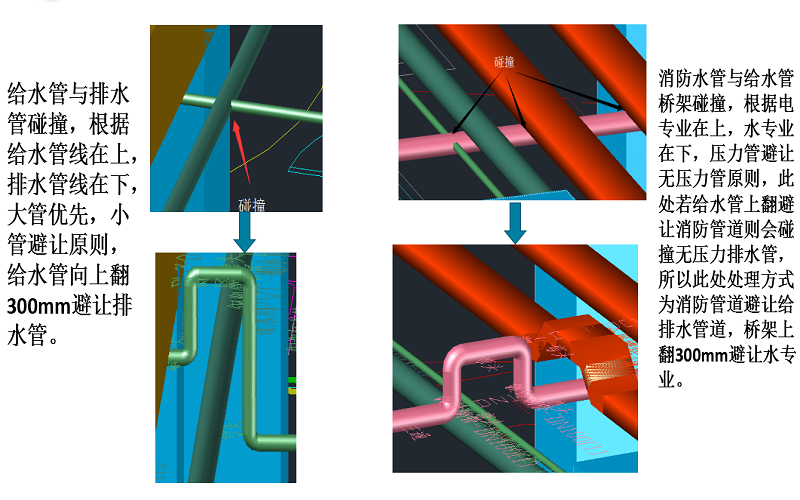

本项目安装各专业图纸是分开设计的，管线本错综复杂且各专业设计交流不够，导致在按图纸施工过程中难免会遇到管线相互碰撞无法施工的情况，从而导致项目返工、材料浪费、工期拖延等问题。为了解决这一现实难题，可以先建立专业的三维模型，整合后先在BW里面碰撞，然后结合相应规范，在建模端调整碰撞点。进行管线重排布，可以使安装工程各专业管线排布更加规范﹑美观，同时达到减少返工率、节约材料、缩短工期的效益。

应用点2：

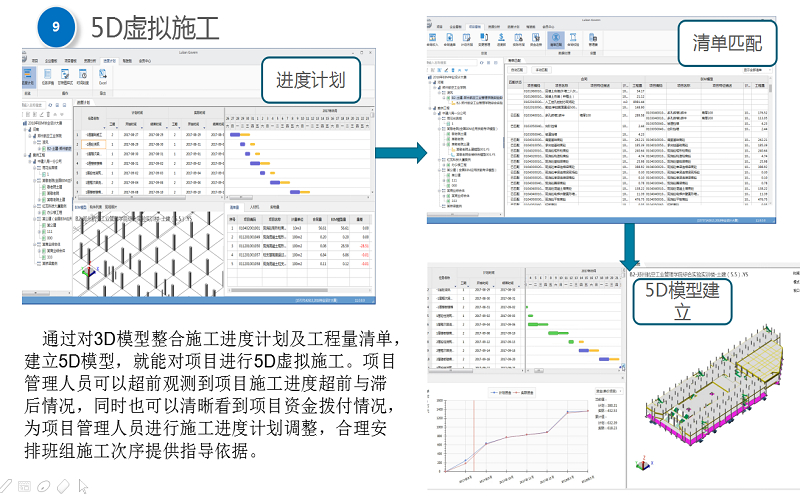

通过对3D模型整合施工进度计划及工程量清单，建立5D模型，就能对项目进行5D虚拟施工。项目管理人员可以超前观测到项目施工进度超前与滞后情况，同时也可以清晰看到项目资金拨付情况，为项目管理人员进行施工进度计划调整，合理安排班组施工次序提供指导依据。

应用点3：

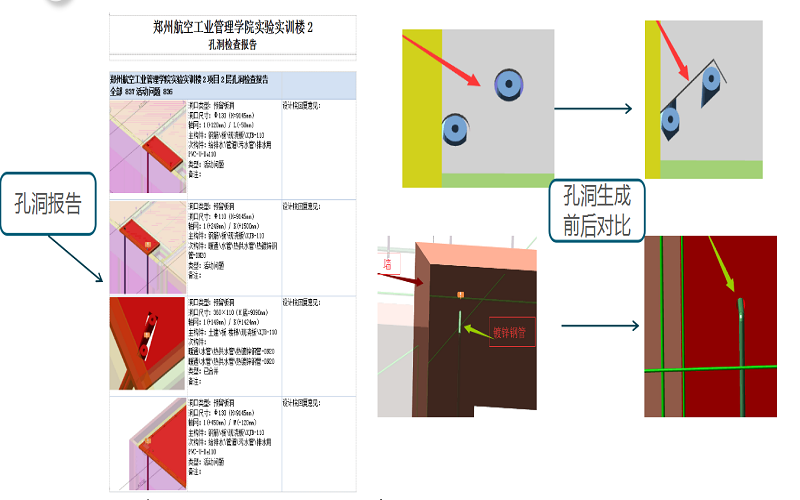

由于本项目图纸上孔洞预留不全，且位置不够明确，必然造成实际施工困难。但运用鲁班BW平台整合了土建及安装模型之后，可以运用软件孔洞检查及孔洞预留功能，确定孔洞预留位置，确定洞口是否合并，出具孔洞报告，用以指导施工。

应用点4：

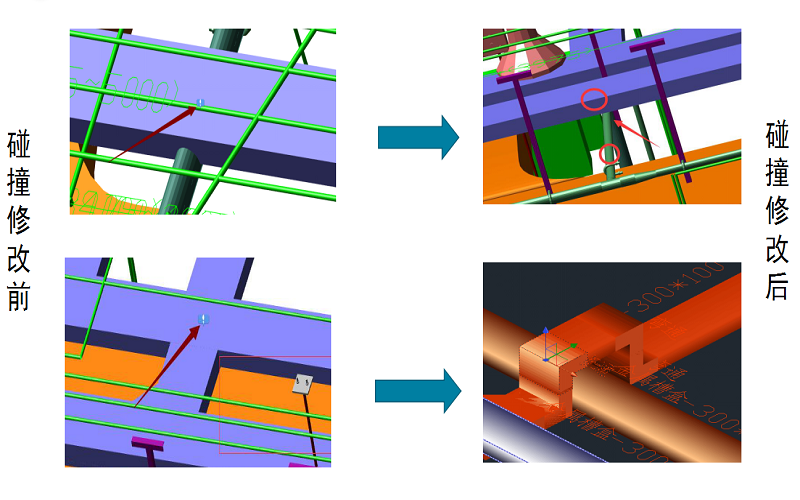

本项目主体层次错层较多，结构节点较多，构件之间碰撞点查找困难。但是应用ＢＷ上的碰撞检查功能，项目整个模型的碰撞检查只需要几分钟就可以完成，并且可以输出检查报告为Word文档格式，利于碰撞点的统计与查看。同时可以应用碰撞检查的定位反查，实现对模型快速准确的定位修改，节省了模型修改时间，碰撞检查也为后期管线综合提供修改依据。应用该功能，在施工前即可对碰撞点进行修改，有效节约成本，减少返工。

应用点5：

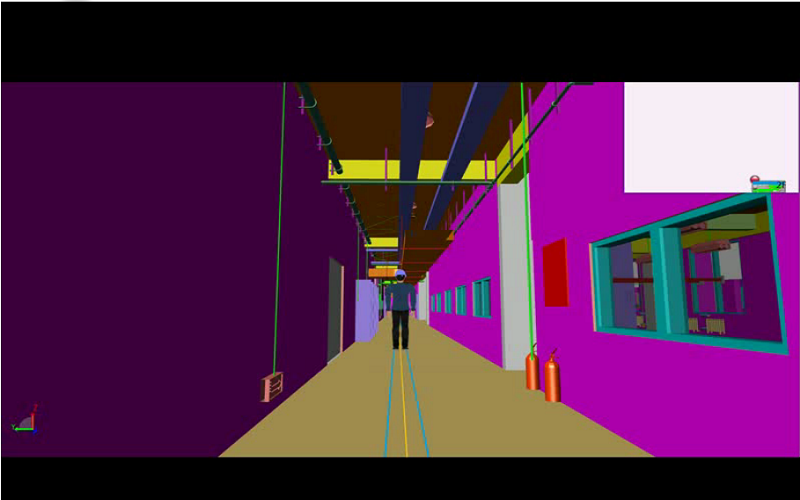

在鲁班BW平台综合各专业模型后，可以模拟出项目建筑物内部实际三维情况，并以模拟人物的第一视角或者第三视角对整个建筑物进行虚拟漫游。 虚拟漫游过程中可以对建筑物内部管线、设备排布情况进行检查，查看相关建筑设计是否合理，为后期管线优化、设计改进提供更直观的依据。
