团队介绍：

指导老师：李胜强 。岑志权（组长）：revit模型底图的建立，模型合模的调整及管线综合，各模型的修改，视频的制作，场部的制作修整，项目管理编制，及团队协调。黎健才：revit电气模型制作，安装算量的建模及算量，安装算量清单计价，及施工组织的制作等。刘嘉威：revit建筑模型制作，三维算量的钢筋布置及做法挂接，土建清单计价，项目管理的编制参与，标书编制，鲁班场部及钢筋，BIM5D等潘诗韵：revit结构模型制作，三维算量模型建立，土建数据处理，参赛PPT的制作，参赛的介绍视频制作及配音等.李凤冰：revit

项目介绍：

我们的作品是某住宅楼，该建筑面积1456.47m2，建筑高度21.4m，结构类型为框架结构。我们团队分工合作利用revit建模，Revit建模分为建模、结构、排水、电气四大模块，分工建模，最后四大模块合并，精修模型，以达到准确的效果。后期分工程造价和工程管理两个方向运用一系列软件进行算量、计价以及对项目的相应管理和应用。用到的建模软件有revit 2016，unibim平台，造价软件有三维算量、安装算量以及清单计价，而工程管理的软件用到平面布置，项目管理，标书编制以及BIM5D。

应用点1：

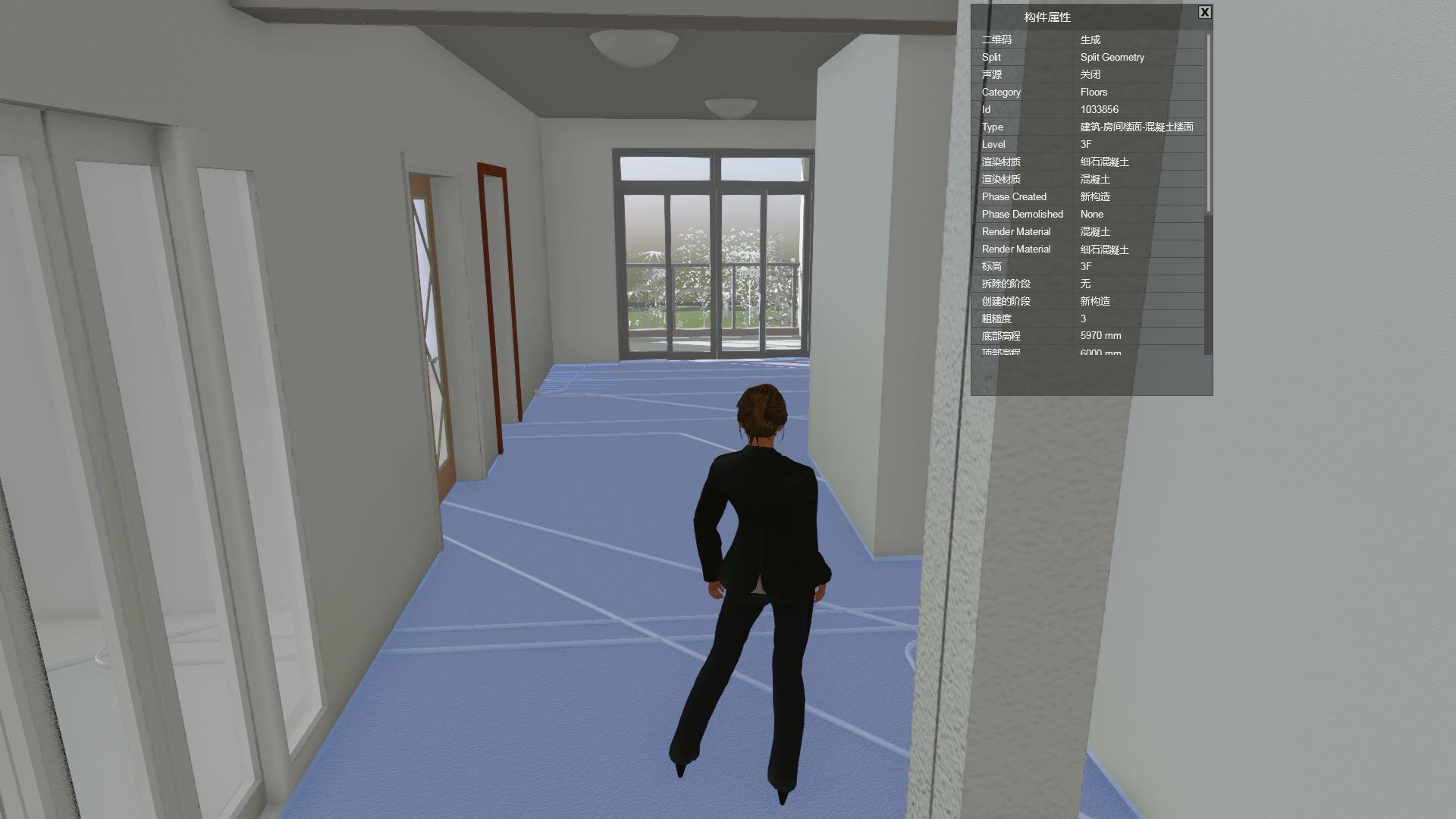

运用虚拟现实技术，可以随时查看建筑物及构筑物的情况，给人带来一种身临其境的感受。漫游动画应用中，人们能够在一个虚拟的三维环境中，用动态交互的方式对未来的建筑或城区进行身临其境的全方位的审视：可以从任意角度、距离和精细程度观察场景；可以选择并自由切换多种运动模式，并可以自行设置浏览路线。在漫游过程中，还可以实现多种设计方案、多种环境效果的实时比较。能够给用户带来逼真的感官冲击，获得身临其境的体验。

应用点2：

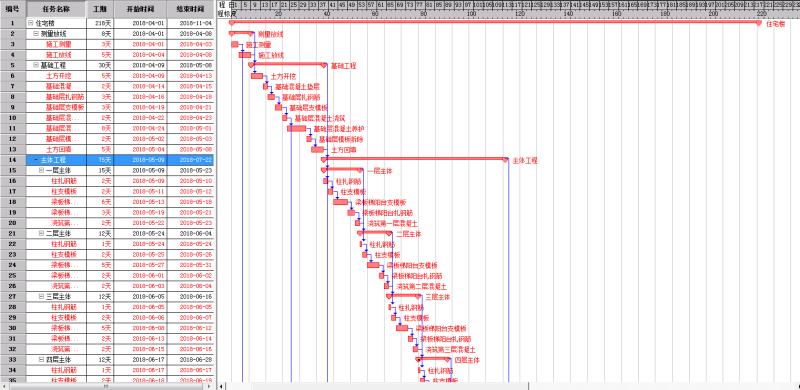

项目管理软件通过自行编辑逻辑的工序及工序的前后完成时间及工期，再通过软件自带的逻辑编辑功能，来制作相对应的横道图和网络图。另外， 可通过挂接多套定额库为任务分配定额、工料机资源，并同时记录任务的计划资源量与实际资源量，进行计划成本与实际成本的比较分析，来评判工程的逻辑及资源安排的正确与否，是否科学。 具有控制方便，制图高效，输出精美，灵活运用等优点。

应用点3：

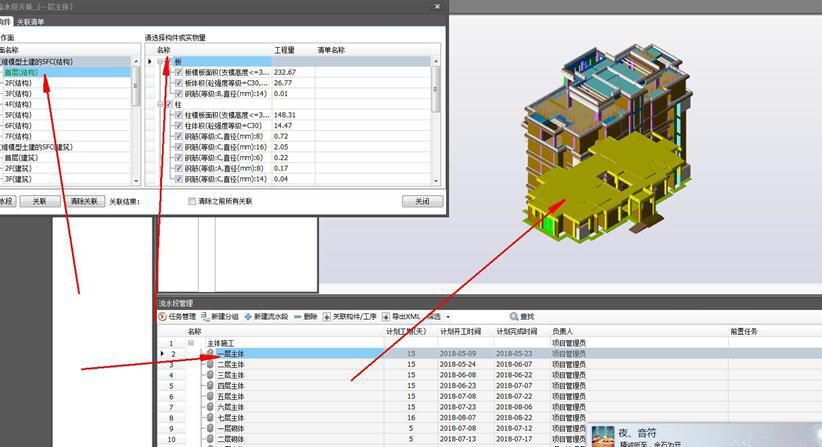

1、完善项目资料 2、数据导入：导入模型/成本预算/合同预算，添加相关的变更管理资料。在成本预算处关联模型和清单的关联。3、进度视图：编辑各项工程的工作面，按项目管理来编制流水段，关联构建工序。在任务跟踪视图中可观察工程进度情况。 4、质量视图：新增施工中的质量问题并完善资料。5、安全视图：新增施工中的安全问题并完善资料。6、成本视图：通过调节起始时间段来查询资金和清单量从而统计周期或累计投资。

应用点4：

1. 利用鲁班场布软件中自带的办公生活、绿色文明、临水临电、安全防护等参数化构件，快速建立三维施工总平面图模型； 2. 自动计算场布构件工程量，精确统计所需材料用量，为企业精细化管理提供依据；逼真的贴图效果同时展示企业的安全文明绿色施工形象。 3. 通过引入时间轴，可实现动态模拟施工全过程。

应用点5：

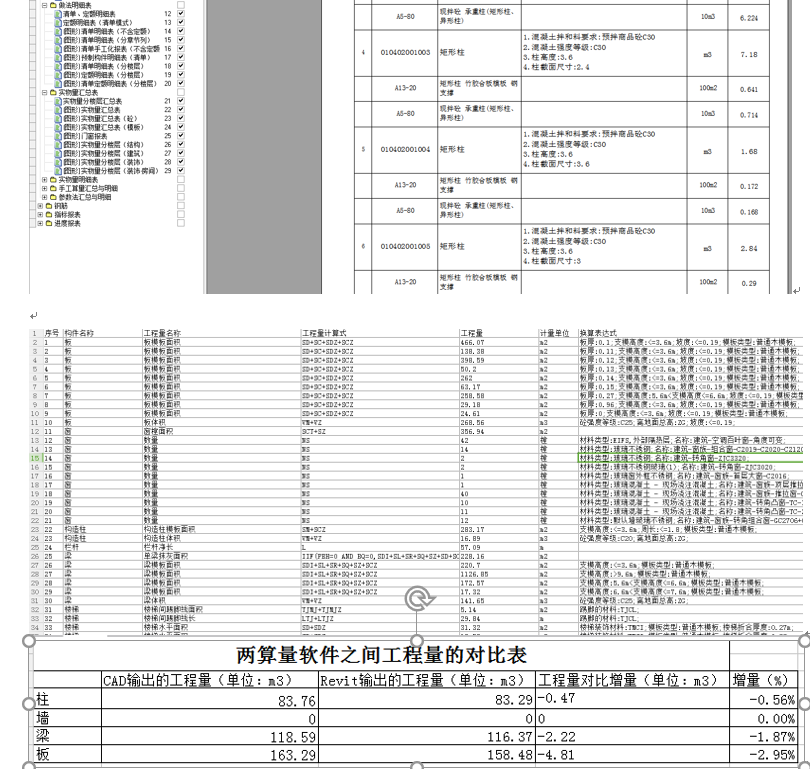

使用unibim软件按照土建和安装施工图分别建模； 在三维算量for cad 、安装算量forcad软件中分别直接打开土建、安装模型，并输出工程量；在unibim软件中将土建、水电、消防等模型进行合并，合并后输出整体模型； 利用revit软件进行管线综合；在三维算量for revit或安装算量for revit软件中打开管综后的模型，分别对土建和安装进行工程量统计，并与三维算量forcad的量对比
