团队介绍：

大家好，我们是来自云南农业大学建筑工程学院的六次方团队，六次方团队由工程造价、土木工程、工程管理及建筑环境与能源应用工程四个不同专业的六名同学组成，由饶光媛及贾小永两名老师进行指导。张靖，王烨薇（土木工程）负责revit建模、模型的渲染及漫游、鲁班场布、鲁班进度计划（4D模型）等；邓紫荆、项羽（工程造价）、周淑慧（工程管理）负责鲁班钢筋、鲁班土建的建模、鲁班节点、碰撞检查及优化、施工段划分、鲁班造价、鲁班驾驶舱等；王力（建筑环境与能源应用工程）负责鲁班安装的建模。我们团队分工协作，完成此次BIM专项应用作

项目介绍：

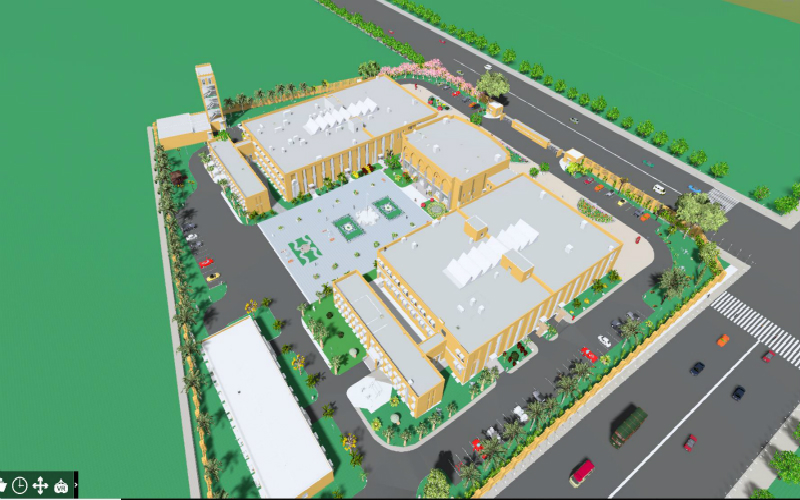

工程名称：援吉布提国家图书档案馆项目 建设地点：非洲东北部亚丁湾西岸吉布提共和国吉布提市巴拉巴拉区，吉布提是“一带一路”经济走廊的重要支点，援吉布提图书档案馆项目便是“一带一路”中中国政府无偿援助的建设项目。 建筑面积：16559.62㎡ 结构类型：钢筋混凝土框架结构 基础类型：独立基础 建设单位：中华人民共和国商务部 设计单位：国内贸易工程设计研究院 施工单位：云南建投 本项目有五个子项目，分别是图书档案馆、后勤用房、水处理用房、配电机房及2#门卫、1#门卫及围墙；本工程总工期 30 个月共计 900

应用点1：

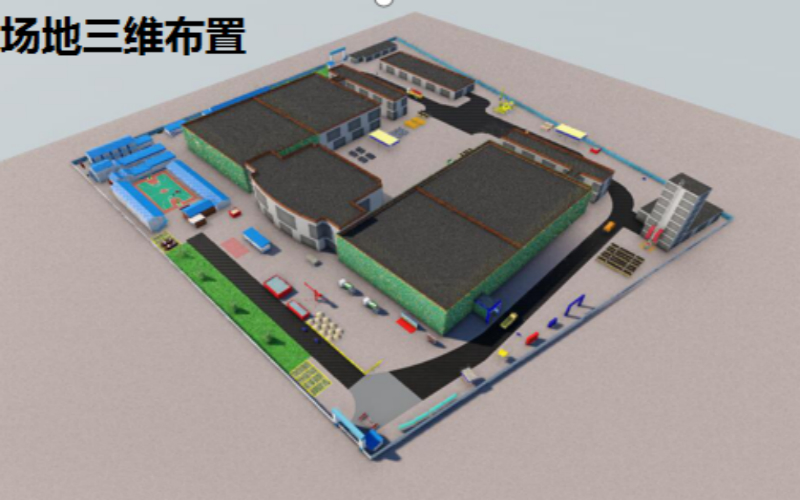

鲁班场布是一款用于建设项目临建设施科学规划的场地三维设计三维建模软件，内嵌丰富的参数化构件，调用布置都非常方便。根据图纸、结合现场勘察情况，并考虑进度的总体安排，按照文明施工、安全生产的要求对施工现场进行布置，快速建立三维施工总平面图模型，还可实现动态模拟，以确保施工现场有条不紊的依次有序的展开作业面，提高施工现场周转、管理及生产效率。

应用点2：

在鲁班节点中对基础节点、遮阳板节点、梁柱节点三个典型复杂节点依据规范及设计要求进行了可视化编辑，优化钢筋的搭接排布后，与鲁班浏览器协同，定位至该节点在项目中的位置，指导现场施工，可提高工作效率，减少资源浪费。

应用点3：

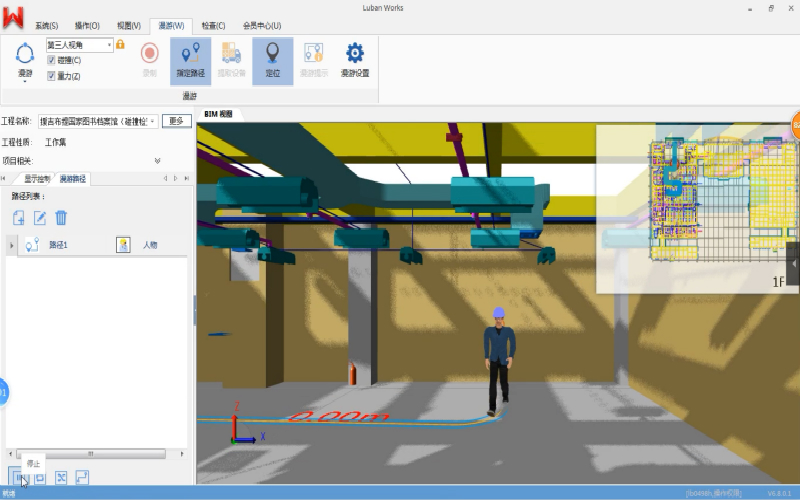

Luban Works支持对多专业BIM模型进行三维空间碰撞检查，发现图纸中未发现的问题，即碰撞问题。对因二维图纸造成的问题进行提前预警，第一时间发现和解决设计问题。除此碰撞问题外，也可进行建筑内部三维漫游，实现可视化交底。

应用点4：

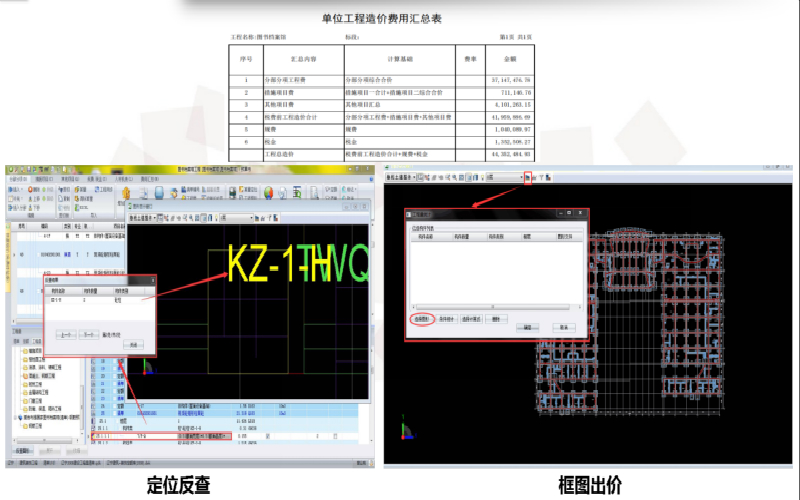

鲁班造价软件完全兼容鲁班算量的工程文件，可快速生成预算书、招投标文件。本工程子项目图书档案馆建筑与装饰工程总报价为4435.25万元，单方报价为2951.66元每平方米。 在鲁班造价中我们可通过定位反查直接在计价软件中方便快捷的查看并排查问题所在，节约问题查找所花费的时间，还可对所需构件框图出价，方便快捷地获取工程所需部分的工程量及造价汇总。

应用点5：

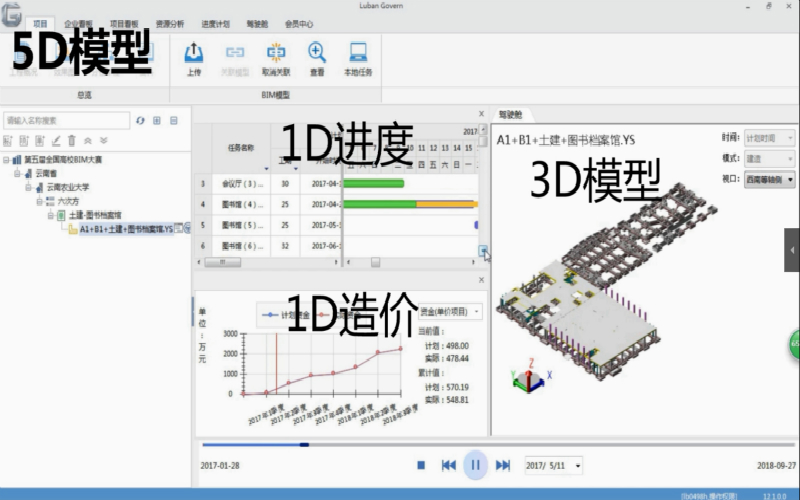

在鲁班驾驶舱中将4D模型及造价报表相匹配后，便可形成5D模型，可通过模型、进度、计划资金及实际资金的S曲线对比参照，对工程预算进行成本动态管理，有助于成本计算的精确，提高投标前现金流量预测精准度，能协助施工单位更准确的预估财务状况，使营运的风险降到最低。除此之外，还可对资源及造价数据进行分析，随时获取清单汇总表、资金走势等数据分析信息，可预估资金使用情况，提高各部门间协同效率，为各部门提供决策依据
