团队介绍：

筑城魔方队来自云南农业大学建筑工程学院。云南农业大学位于春城昆明，是云南省属重点大学。建筑工程学院是云南农业大学下设学院之一，学院从2016年开展BIM毕业设计以来，至今已有4年。筑城魔方队由土木工程（建筑方向）、土木工程（安全方向）和工程管理三个专业的学生组成，由一位桥路方面的老师和一位BIM方面的老师指导。

项目介绍：

戛洒江特大桥位于云南省新平县，跨戛洒江而建，是大戛高速上的控制性工程，起终点桩号为K62+343.96~K63+326.04。最大桥面高度206m，桥梁全长982.08m，桥单幅桥宽12.5m，设计时速为80KM/h。戛洒江特大桥建设项目中，有深孔桩、高墩柱、大跨径等特点，施工难度之大，全国少有。

应用点1：

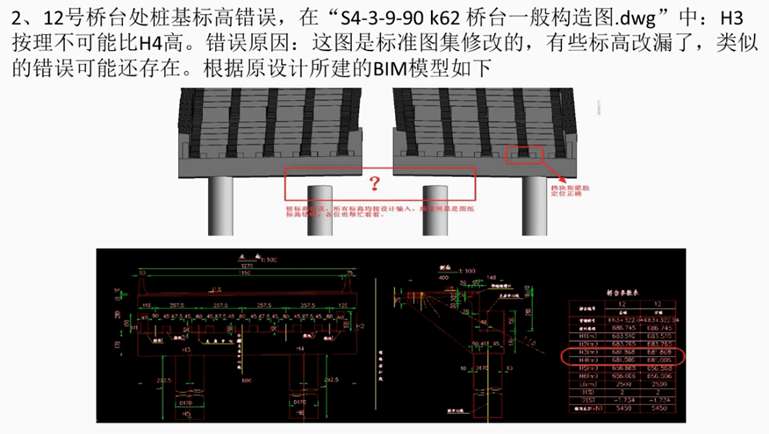

图纸审查：根据设计院提供的图纸，利用Revit创建模型，直观的反映设计方案，我们通过精细化建模后，发现图纸存在的问题共有10处。采用BIM技术，预知设计中可能存在的错漏，生成图纸审查报告反馈给设计单位及时整改。这样，减少了在施工阶段可能存在的错误损失和反工的可能性。

应用点2：

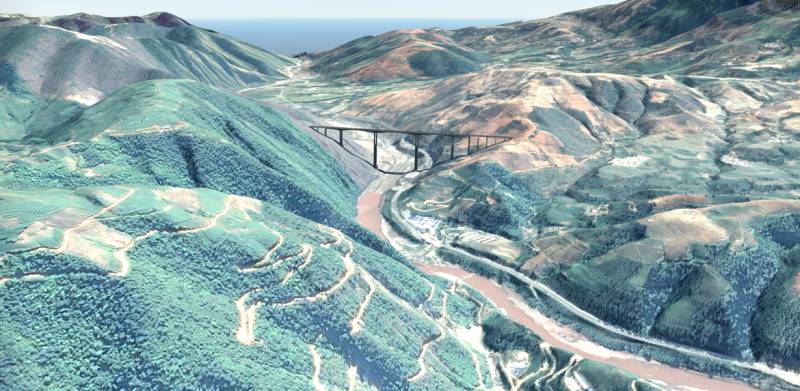

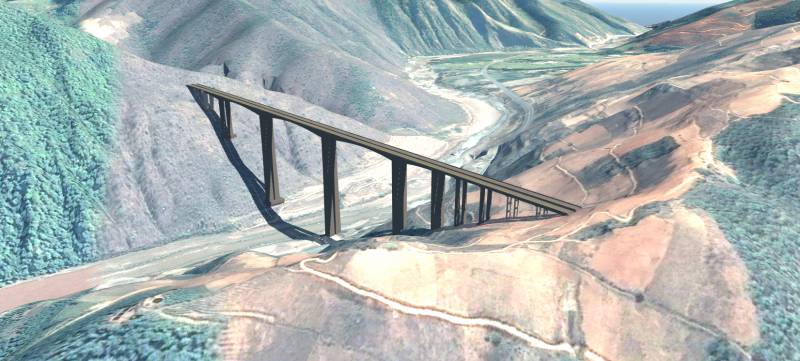

地形地貌：我们团队认为，如果能够还原真实的地形地貌，则更能反映出戛洒江特大桥建设项目中情况，所以我们进行了大胆的尝试。利用Civil 3D处理嘎洒江特大桥周边地形，用等高线的方式生成地形。随后，使用谷歌地图定位到戛洒江特大桥位置，下载附近的卫星图片，用Raster插件将卫片导入到Civil 3D中，调整图片的大小、坐标，贴图到创建的地形中。最后在Infraworks中整合优化，创建了地形地貌。

应用点3：

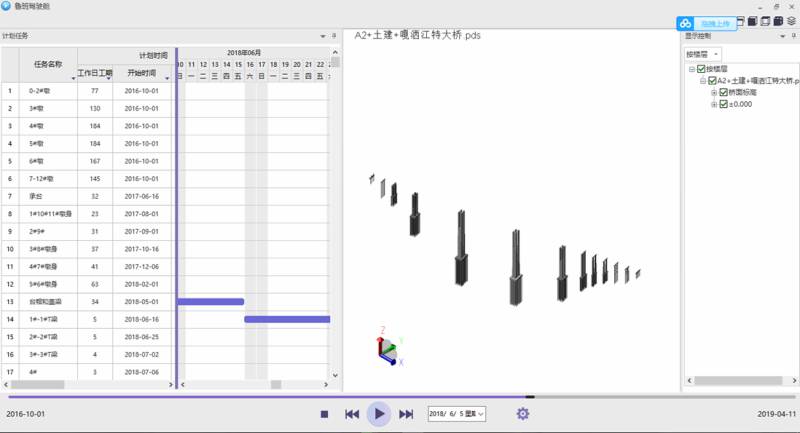

进度管理：将Excel表格中编制的嘎洒江进度计划导入到鲁班进度计划中，使桥梁的构件与时间一一关联。使用鲁班驾驶舱，让模型按进度计划进行虚拟建造，实现项目的精细化管理，从而发挥BIM 4D的优势。

应用点4：

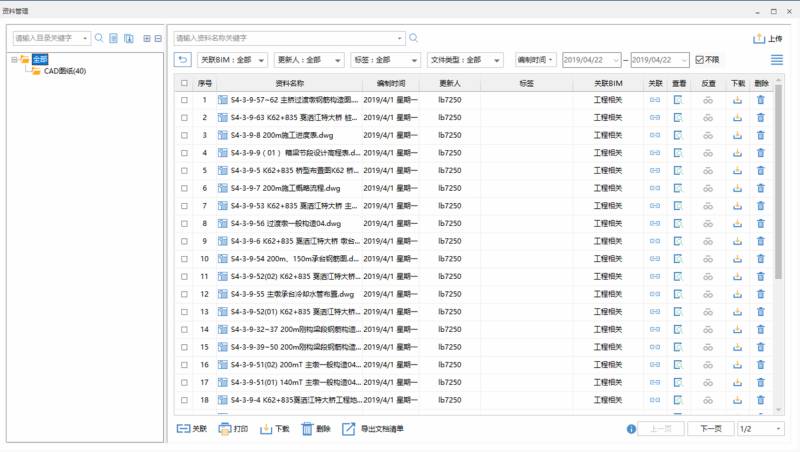

资料管理：在鲁班浏览器中，我们上传了嘎洒江特大桥的图纸资料，通过关联构件与详细图纸，能够查看和反查模型与图纸的对应关系，为资料的调阅提供了方便。

应用点5：

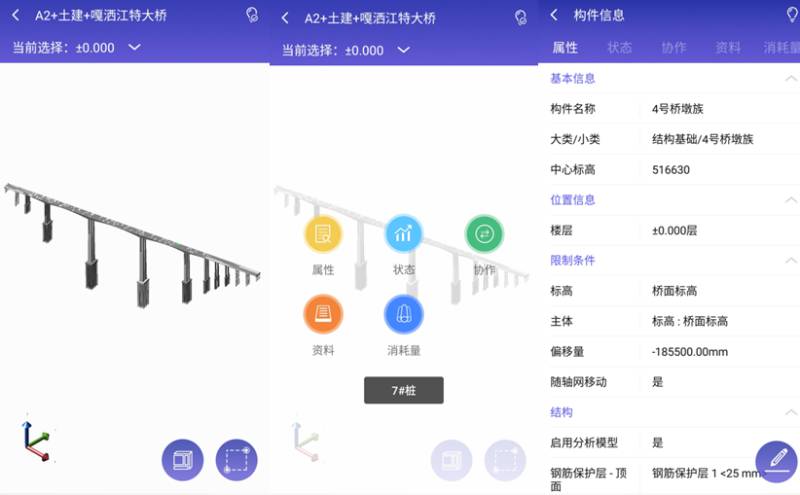

协同管理：基于鲁班BIM云形成协同平台，使项目各参与人员通过PC端或移动端随时随地查看协作通知，进行沟通交流，提高了项目管理效率。
