团队介绍：

团队五名成员全部由洛阳理工学院土木工程学院给排水科学与工程专业的大四学生所组成，组员为：邱伟明、张永平、高超、王瑞萍、冯彩玉。本团队有两名指导老师，皆为本专业老师。邱伟明作为队长负责建筑、消防模型的创建，张永平负责结构、钢筋模型，高超负责机电模型的创建，冯彩玉负责给排水模型创建，王瑞萍负责暖通模型的创建，邱伟明、高超、张永平负责做专项应用点，王瑞萍和冯彩玉负责PPT视频的制作。

项目介绍：

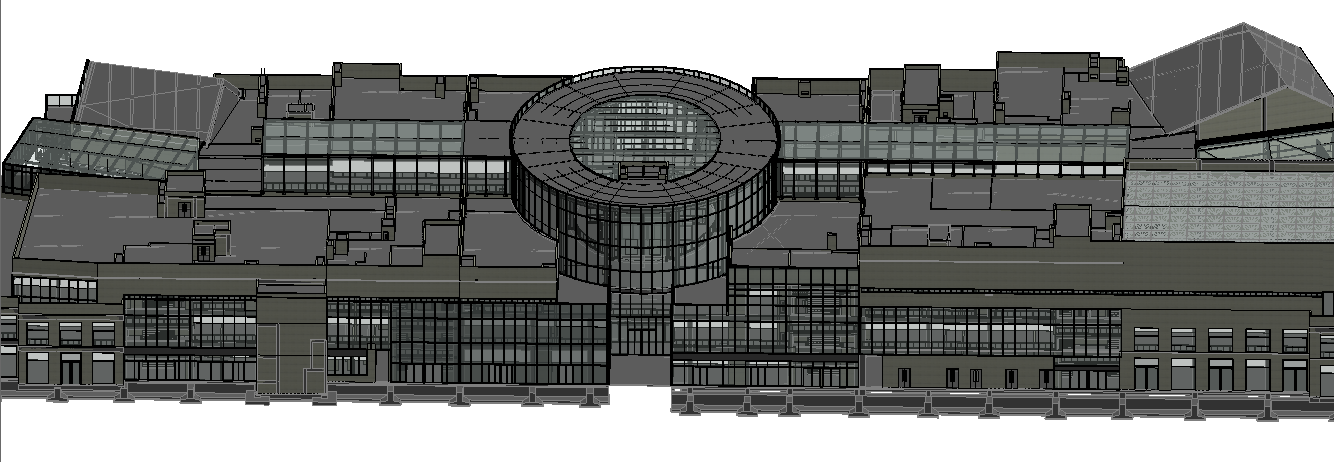

本作品选择的项目为河南省林州市某商场项目，建设地点位于河南省林州市，北面为鲁班大道，南面为红旗街，西面为太行路，东面为项目规划路，建筑防火类别为多层公共建筑，建筑耐火等级为一级，建筑高度为17.90米，建筑面积为24162.9平方米，抗震设防烈度为7度，屋面防水等级为Ⅱ级。

应用点1：

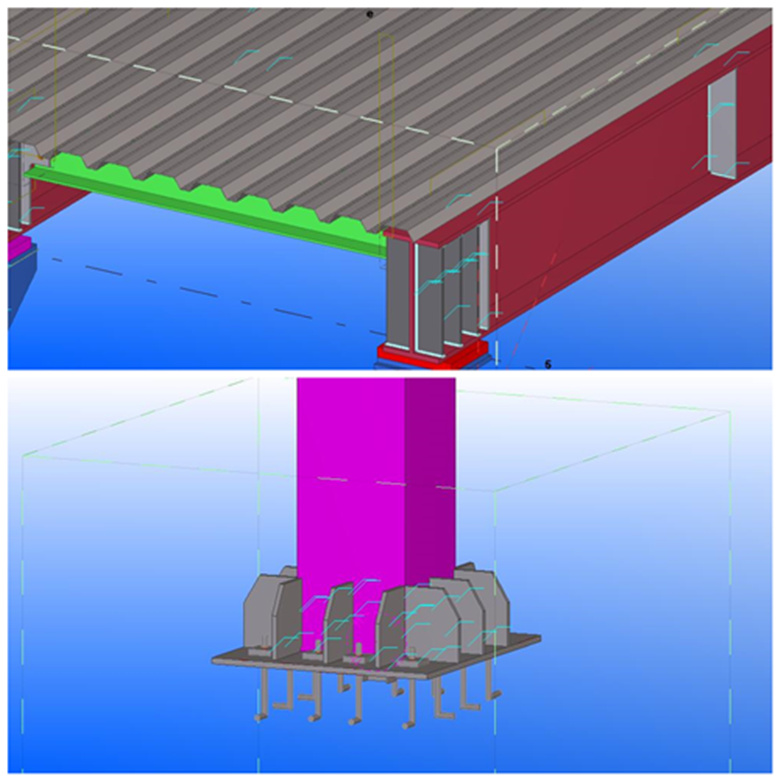

根据钢结构图纸中的柱脚节点详图和钢连廊详图的图纸要求进行创建，该柱脚节点为埋入式柱脚的构造,易于安装就位,柱脚的嵌固性容易保证。由于是将柱底部埋入刚度较大的基础梁中,因此,埋入式柱脚的刚度能得到很好的保证。

应用点2：

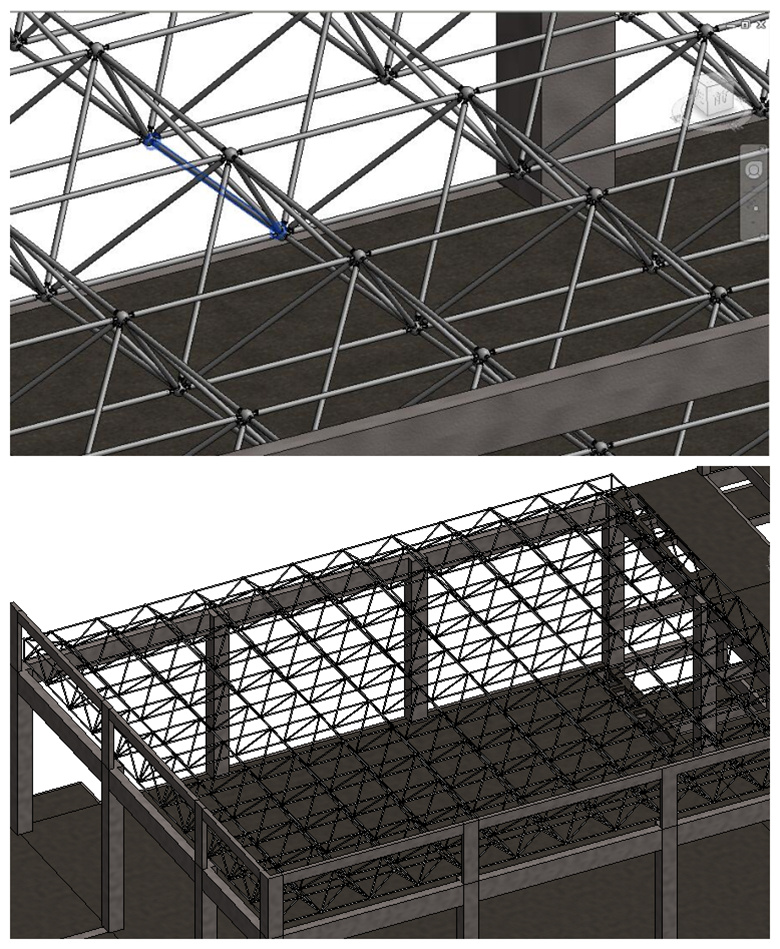

通过对钢结构网架图纸的理解，利用SSBIM插件可在revit软件中能对网架更好的编辑，同时不需要将模型导出就可进行泳池网架的建立,避免了操作的复杂性，提高了工作效率和模型的契合度。

应用点3：

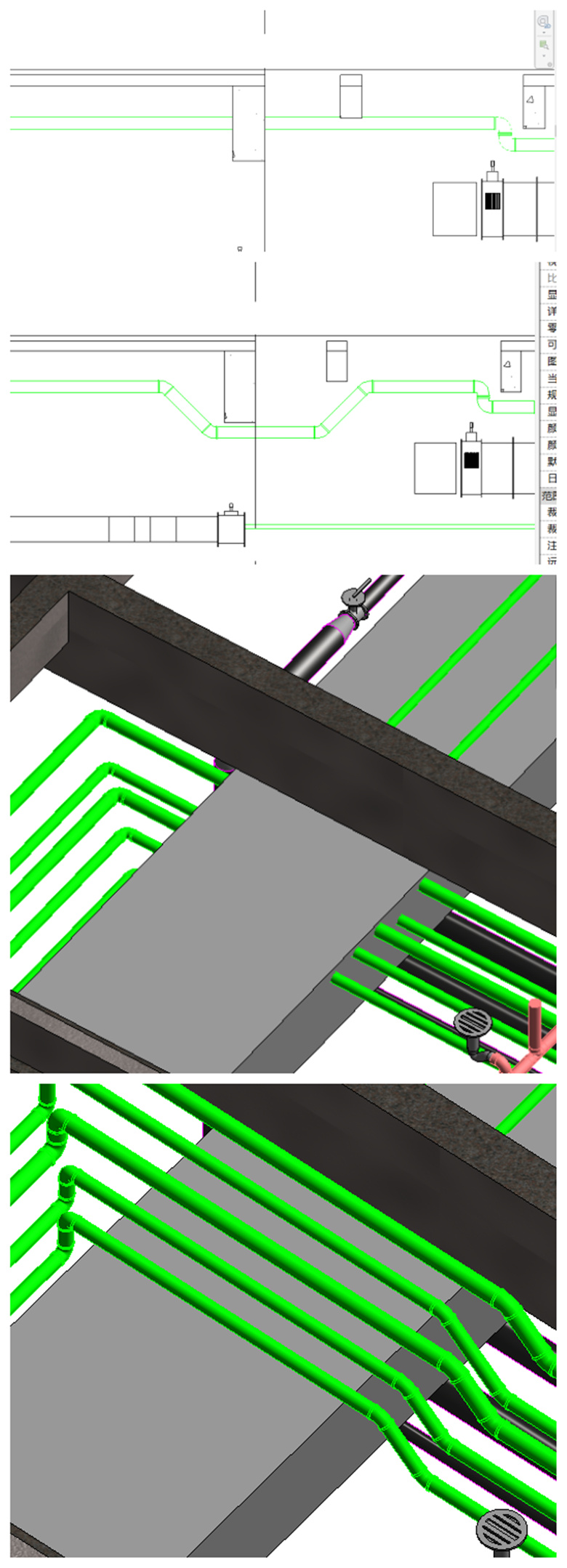

利用鲁班万通将revit结构和revitMEP导出PDS格式，将其导入进luban works进行碰撞检查，再返回revit中进行部分碰撞结果进行修正，然后导进luban explorer。在进行管子翻弯时，根据施工上要求，我们将水管向上翻弯300mm，再利用45°斜接，并将水管间的间距设置为120mm，水管与风管间距：当遇到有风口时，水管与风管的最小间距为500mm，当无风口时，间距为300mm

应用点4：

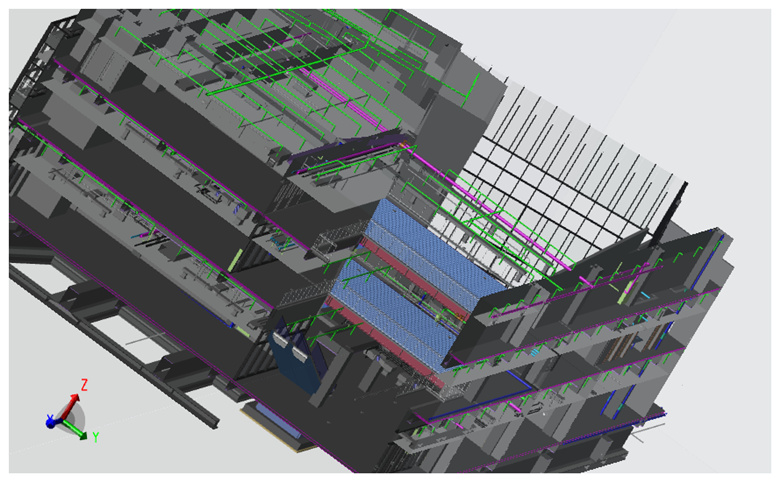

我们利用鲁班万通将revit结构和revitMEP导出PDS格式，将其导入进luban explorer中，利用luban explorer中的剖切功能，将模型进行多角度的剖切，可直观让人看到模型内部的一个构造。

应用点5：

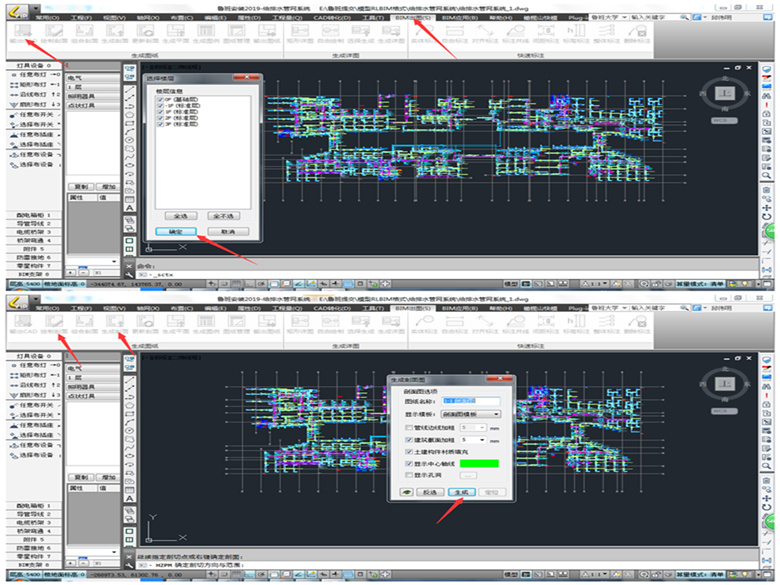

我们利用鲁班万通将revitMEP导出.rlbim格式，将其导入到鲁班安装里面，利用鲁班安装中的BIM出图出具模型的平、剖面图。
