团队介绍：

团队介绍： 西安工业大学钰琪团队指导老师：李养成老师，田晓东：负责使用广厦CADj进行结构方案设计、应用鲁班算量、造价软件进行工程量清单套取、提量组件、造价文件整理。王小伟：负责荷载计算、计算结果分析、整理计算书，利用Revit进行安装、建筑建模、鲁班平台应用资料管理、碰撞检测。雷超：负责装配式深化设计、绘制施工图，鲁班钢筋、场布建模、编制进度计划，鲁班平台进行4D、5D模拟，资料整理、PPT制作。

项目介绍：

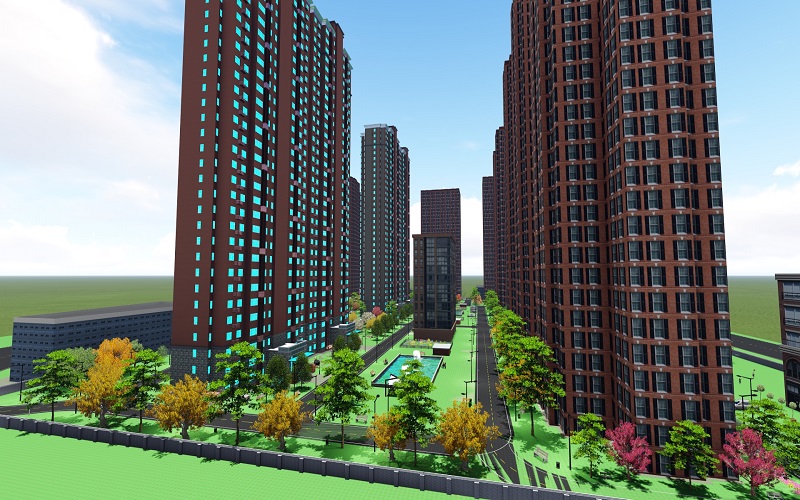

安康雅苑五号住宅楼位于陕西省安康市江北高新区，北邻江北大道，东临临江住宅小区。项目用地狭长不规则，地形复杂，高差变化大。总建筑面积34315.64平方米，地上33层，地下2层，总建筑高度96.3米。结构类型为剪力墙结构，结构使用年限为50年，抗震设防烈度为八度，耐火等级为一级。两栋塔楼均采用装配式建筑技术建造，预制构件通过运输车运输到吊装停车位直接起吊，涉及的构建包括外墙板，内墙板，叠合板，阳台，空调板，楼梯，预制梁，预制柱等。

应用点1：

应用点一：利用鲁班土建进行结构设计导入Revit与广厦结构CAD连接进行结构设计、结构计算和结果分析。

应用点2：

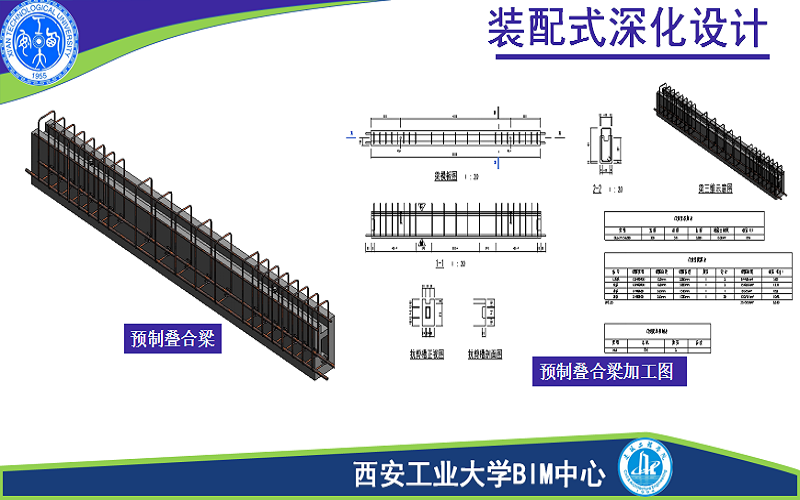

应用点二：构件拆分及装配式设计，装配式深化设计、预制构件加工图。

应用点3：

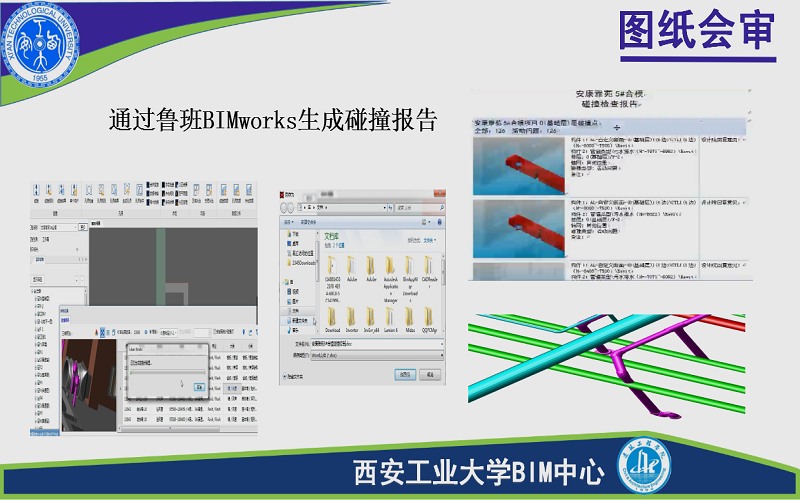

应用点三：图纸会审及三维可视化技术交底。施工前期通过BIM可视化的特性，进行多专业碰撞检查可以直观的发现设计图纸的多处缺陷及问题，大大缩短会审时间，提高会审效率。方便项目各参与方及时沟通解决图纸问题。

应用点4：

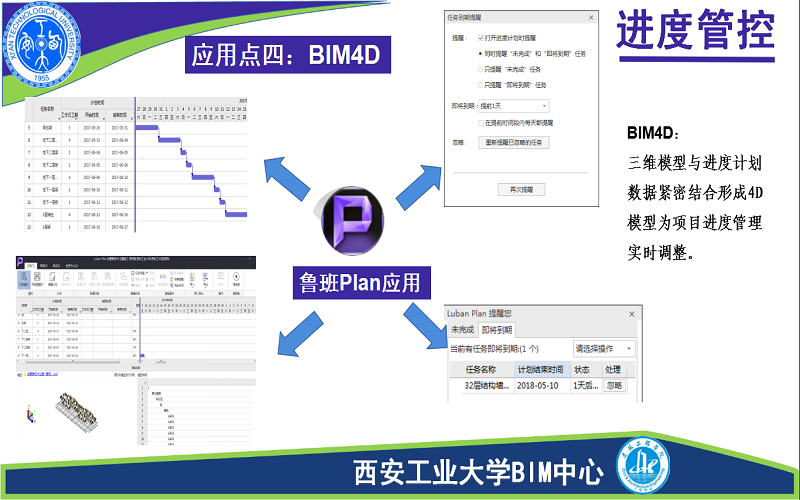

应用点四：三维模型与进度计划数据紧密结合形成4D模型为项目进度管理实时调整，确保项目顺利完成。

应用点5：

应用点五：三维模型与进度成本数据紧密结合形成5D模型为集团总部合理资金准备及进度计划提供方案。
